  1. VLAN Enlace Troncal

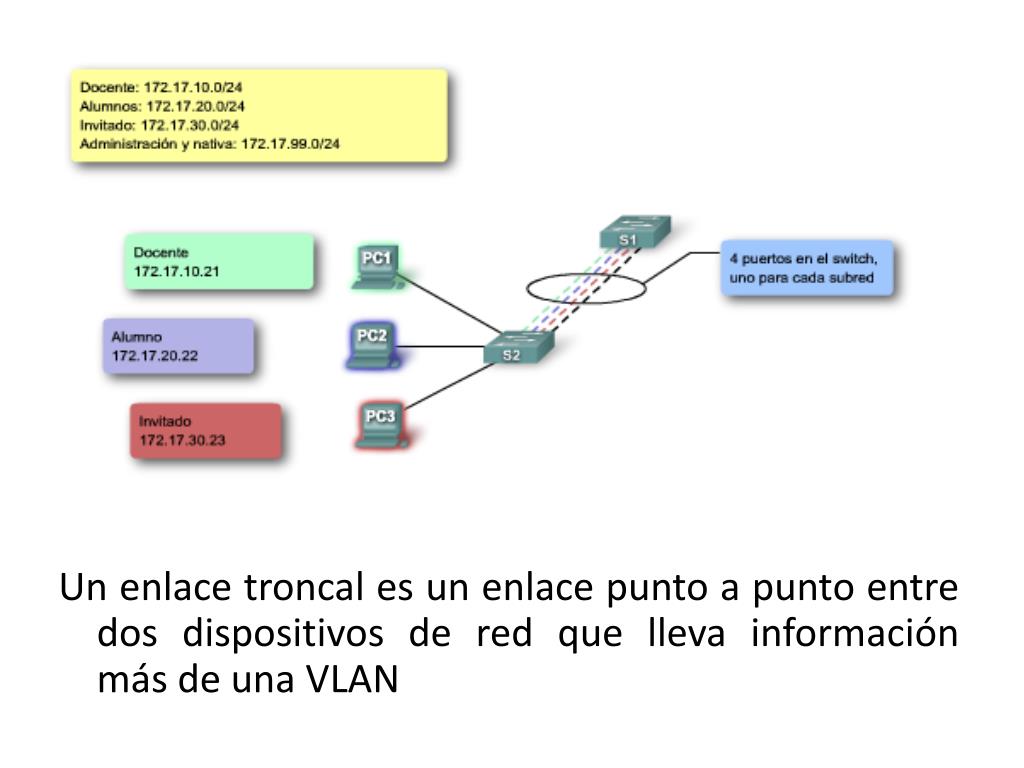

  2. Un enlace troncal es un enlace punto a punto entre dos dispositivos de red que lleva información más de una VLAN

  3. Etiquetado de trama 802.1Q Agregado a la trama para especificar la VLAN Un switch quita la trama e inserta una etiqueta de VLAN, vuelve a calcular la FCS y envía la trama etiquetada a un puerto de enlace troncal.

  4. Operación de enlace Troncal

  5. Configuración de una VLAN

  6. Rango de Identificador VLAN Existen dos rangos de ID de la VLAN. El rango normal incluye los ID 1 a 1001 y el rango ampliado consiste en los ID 1006 a 4094. VLAN 1 y 1002 a 1005 son números de ID reservados

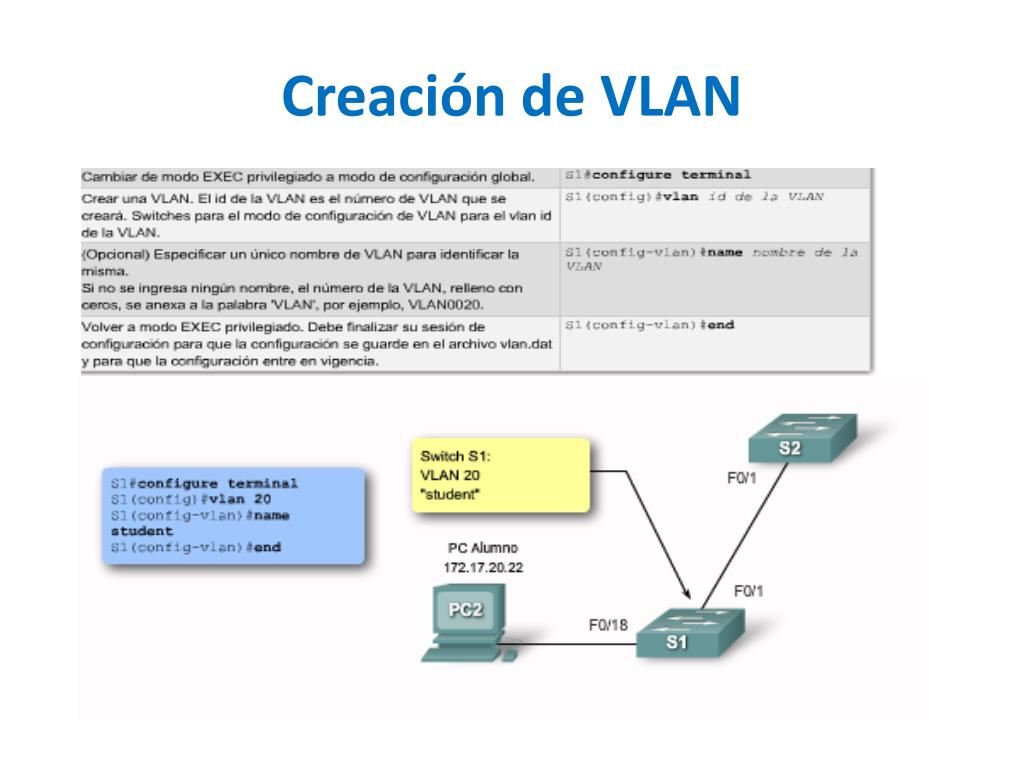

  7. Creación de VLAN

  8. Asignación de Puertos a una VLAN

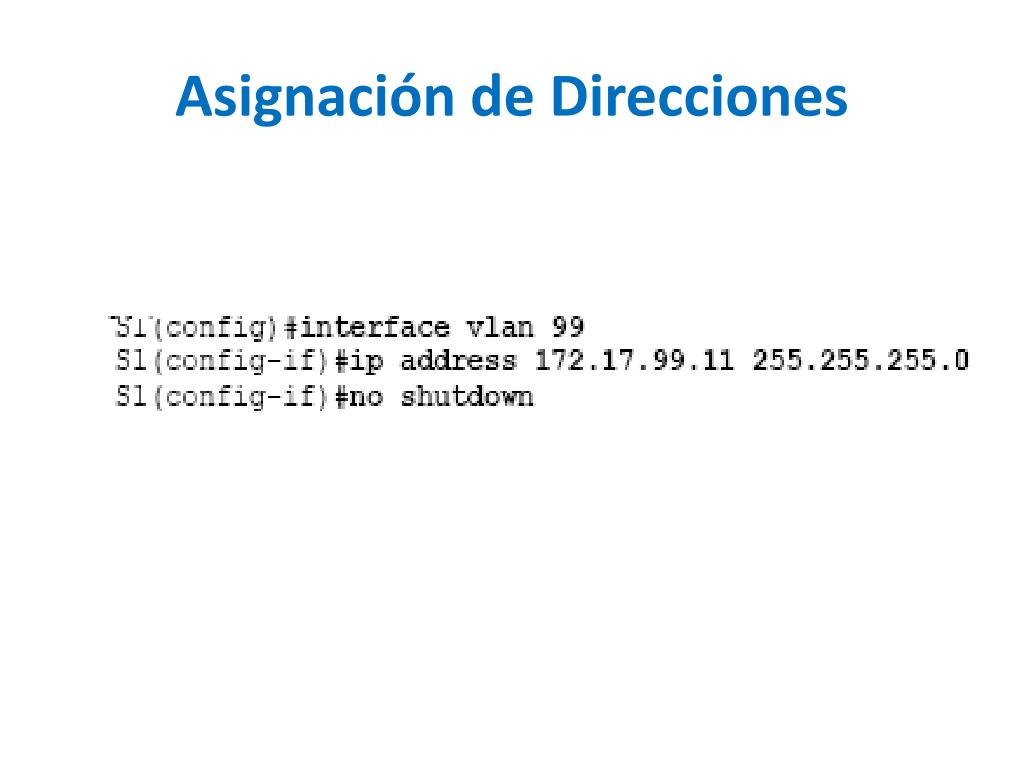

  9. Asignación de Direcciones

  10. Configuración de enlace troncal

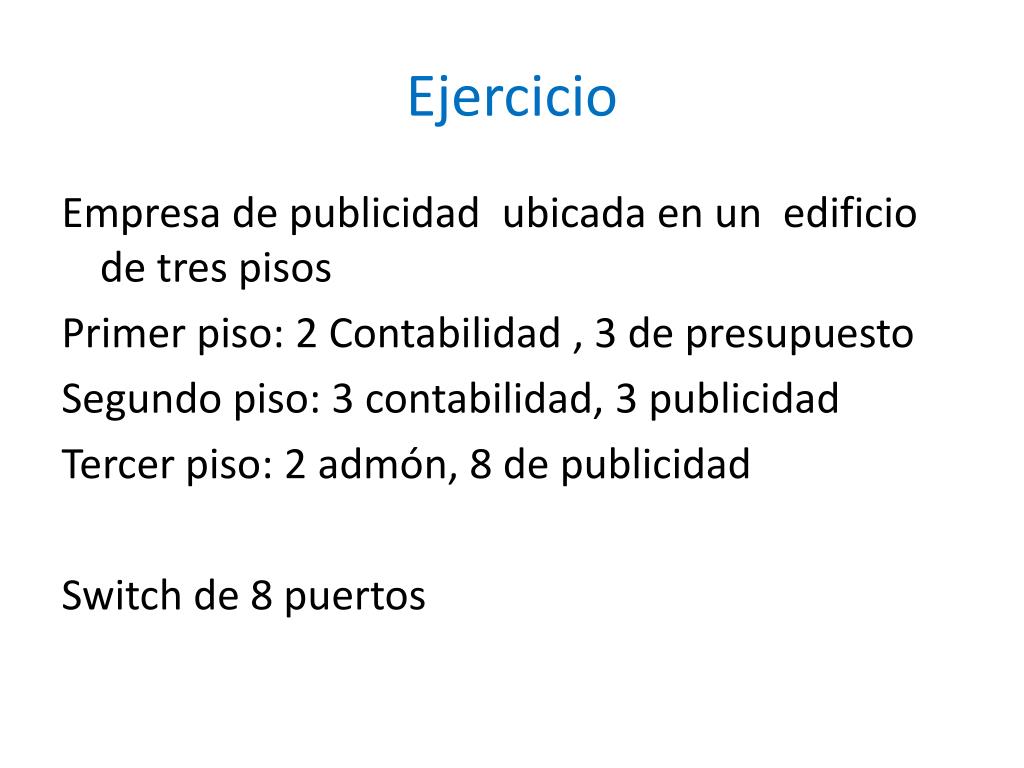

  11. Ejercicio Empresa de publicidad ubicada en un edificio de tres pisos Primer piso: 2 Contabilidad , 3 de presupuesto Segundo piso: 3 contabilidad, 3 publicidad Tercer piso: 2 admón, 8 de publicidad Switch de 8 puertos
