Parametrisk equalizer

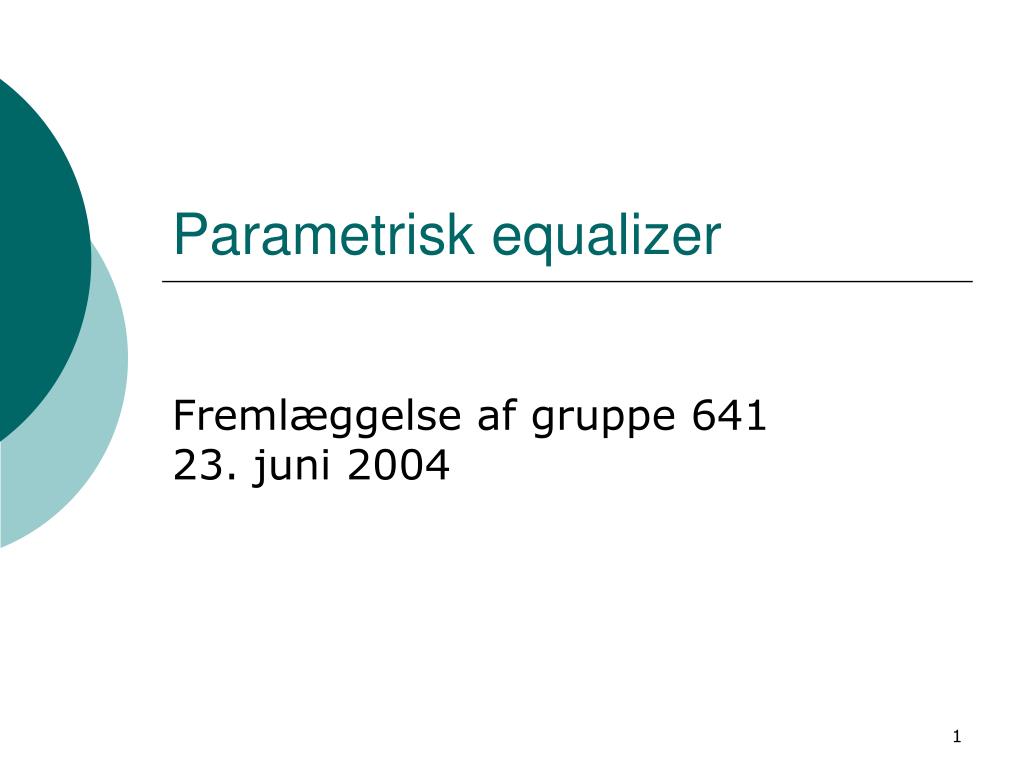

1. Parametrisk equalizer Fremlæggelse af gruppe 64123. juni 2004

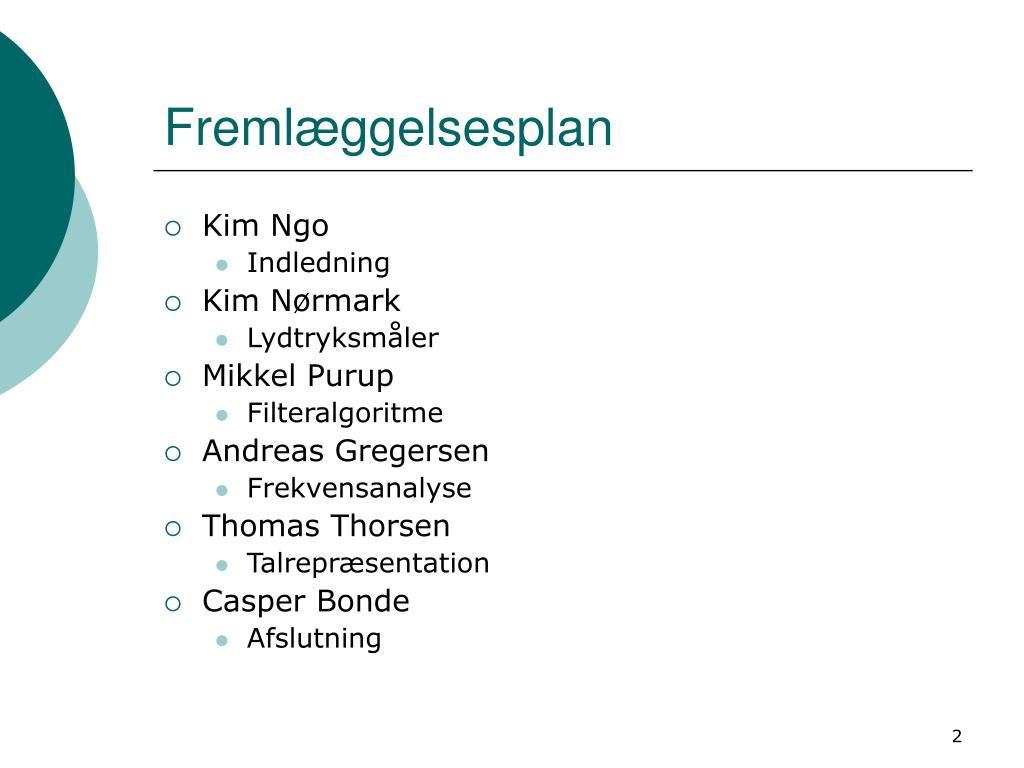

2. Fremlæggelsesplan • Kim Ngo • Indledning • Kim Nørmark • Lydtryksmåler • Mikkel Purup • Filteralgoritme • Andreas Gregersen • Frekvensanalyse • Thomas Thorsen • Talrepræsentation • Casper Bonde • Afslutning

3. Indledning Kim Ngo

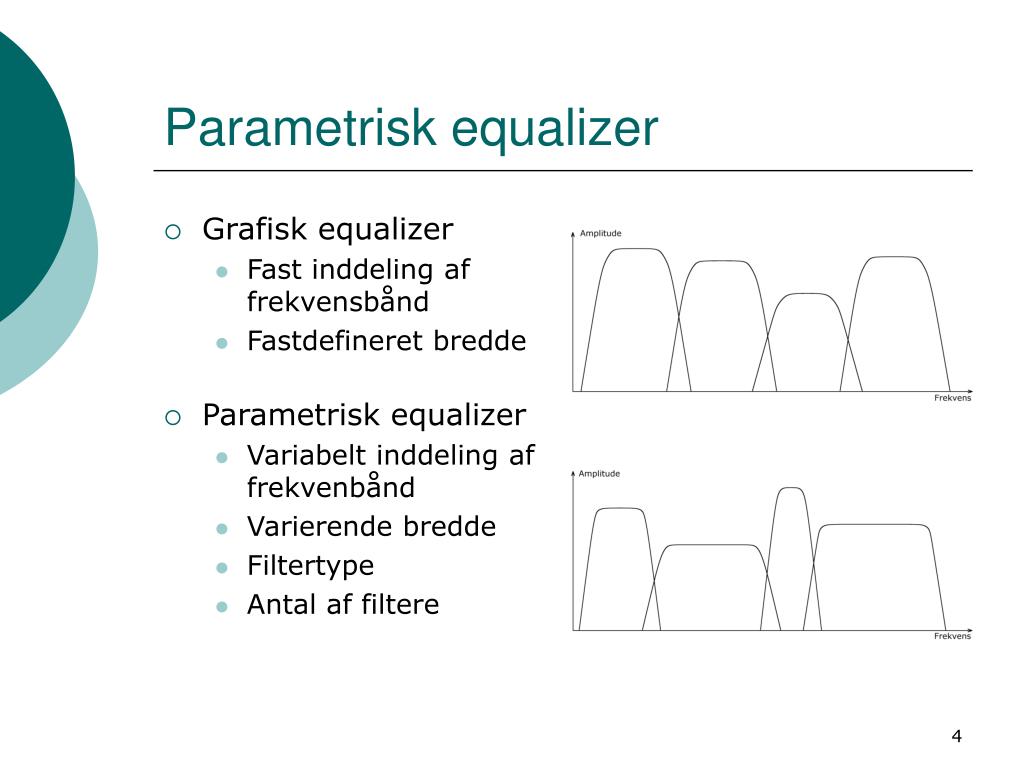

4. Parametrisk equalizer • Grafisk equalizer • Fast inddeling af frekvensbånd • Fastdefineret bredde • Parametrisk equalizer • Variabelt inddeling af frekvenbånd • Varierende bredde • Filtertype • Antal af filtere

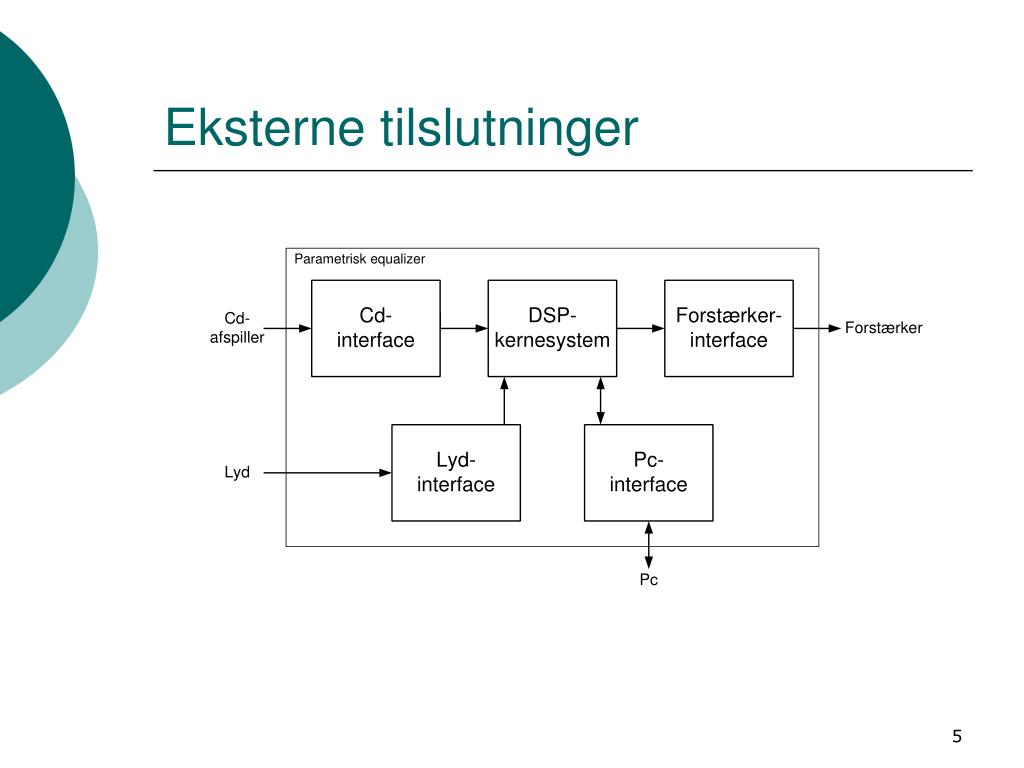

5. Eksterne tilslutninger

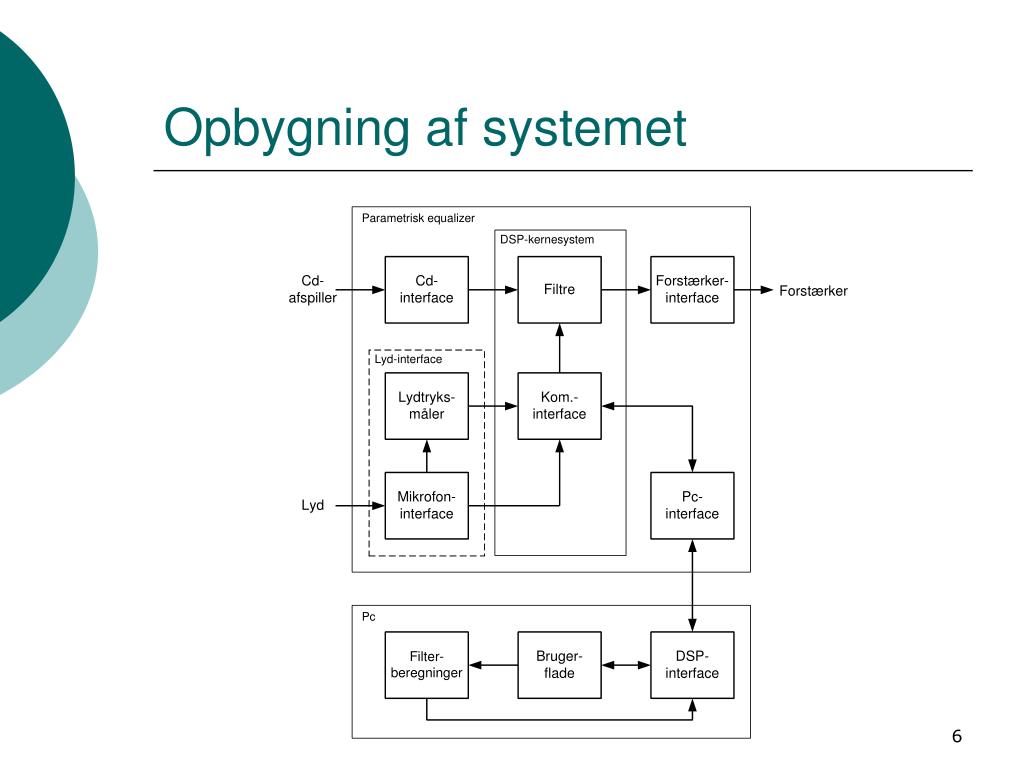

6. Opbygning af systemet

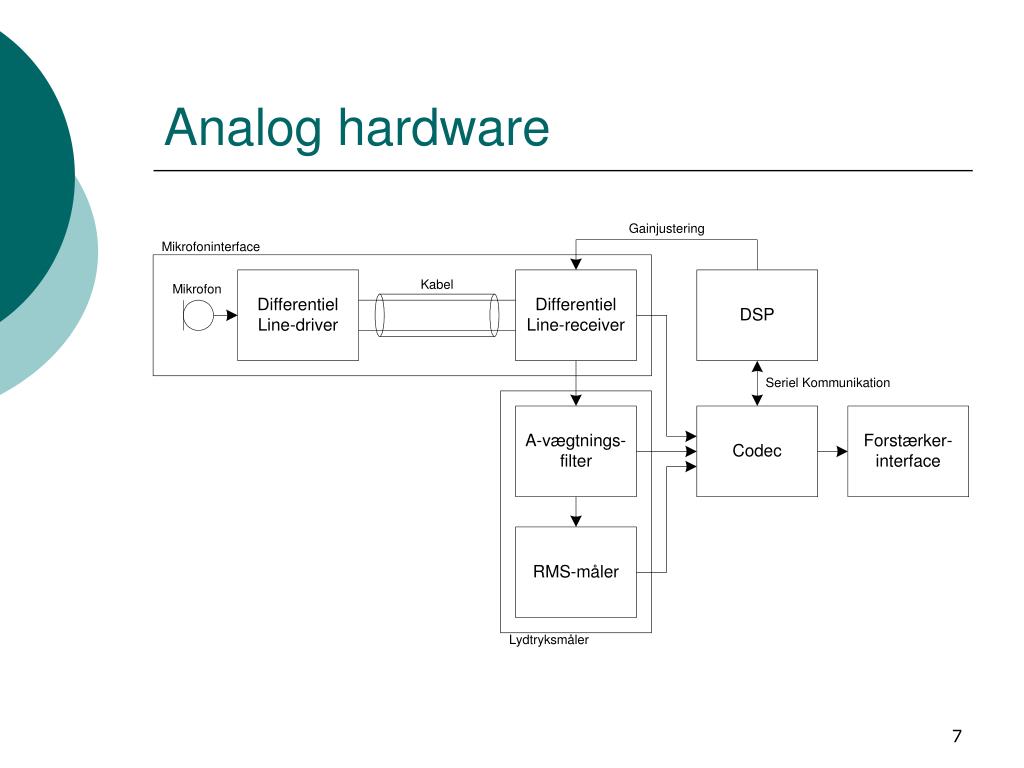

7. Analog hardware

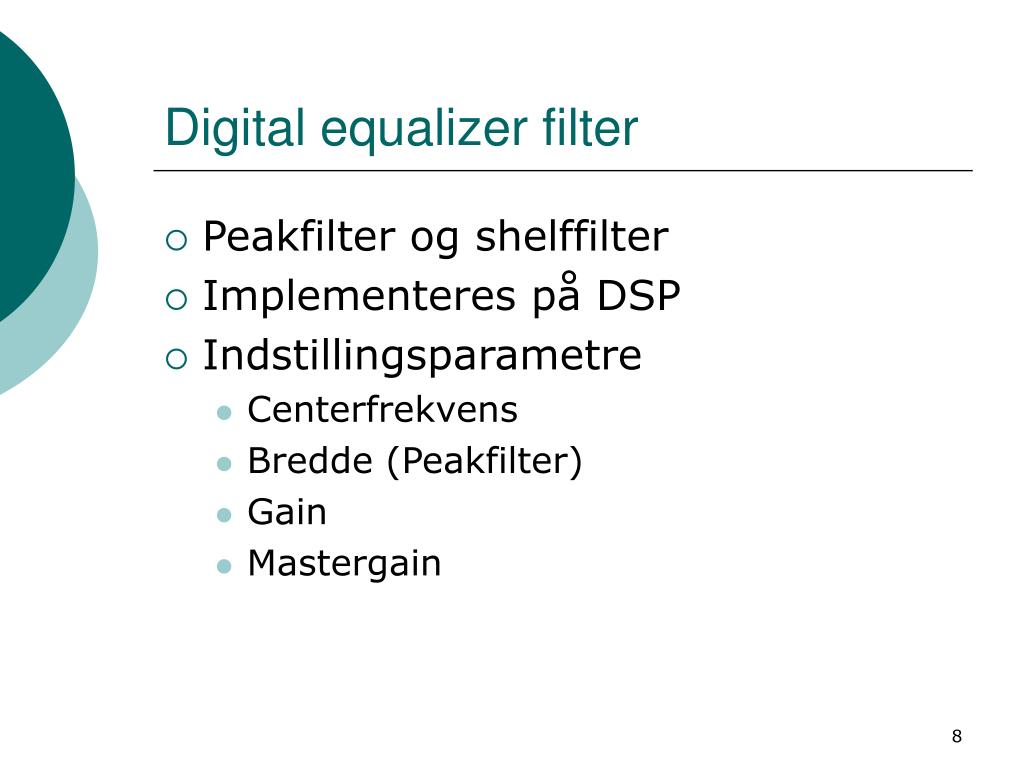

8. Digital equalizer filter • Peakfilter og shelffilter • Implementeres på DSP • Indstillingsparametre • Centerfrekvens • Bredde (Peakfilter) • Gain • Mastergain

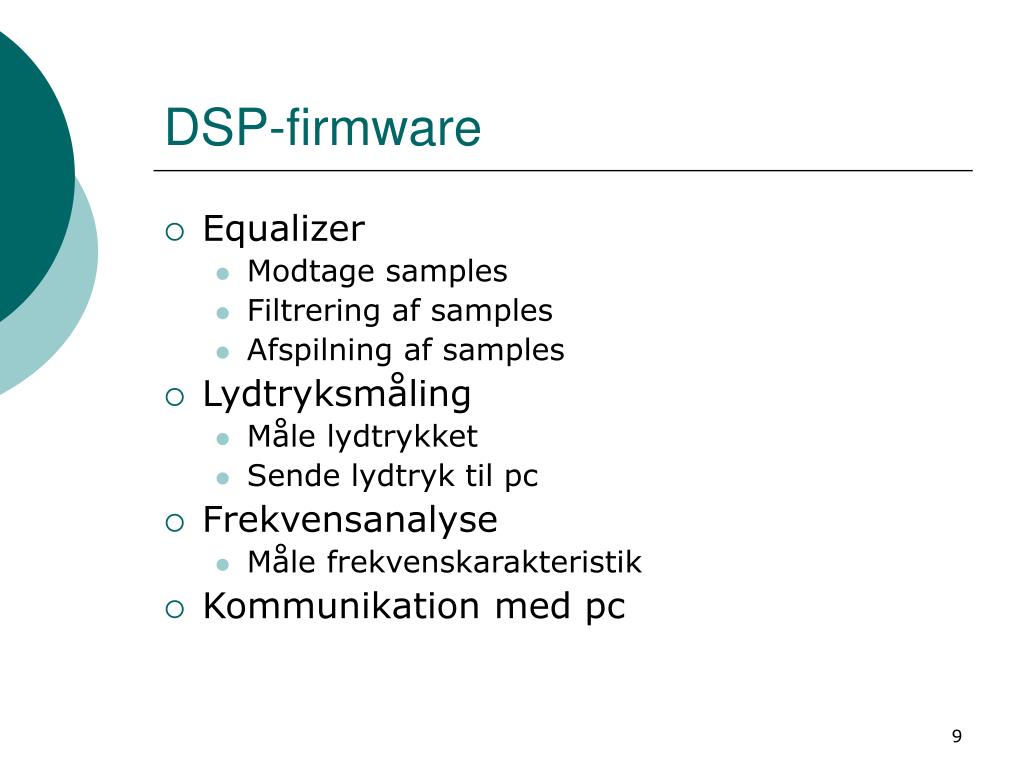

9. DSP-firmware • Equalizer • Modtage samples • Filtrering af samples • Afspilning af samples • Lydtryksmåling • Måle lydtrykket • Sende lydtryk til pc • Frekvensanalyse • Måle frekvenskarakteristik • Kommunikation med pc

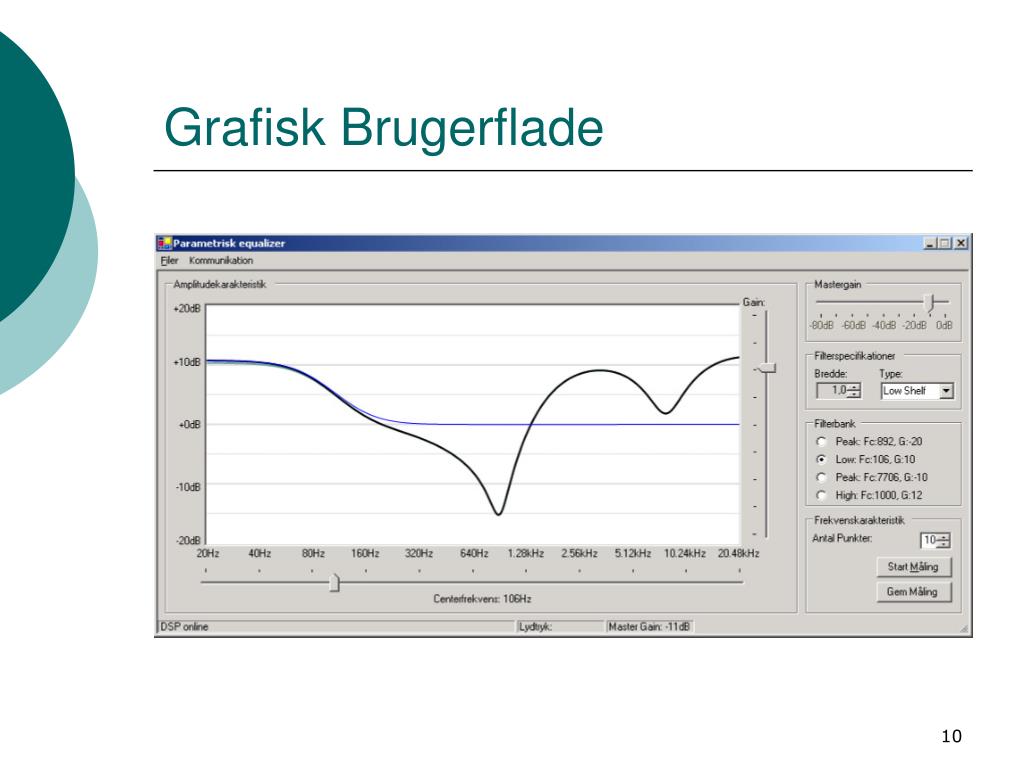

10. Grafisk Brugerflade

11. Lydtryksmåler Kim Nørmark

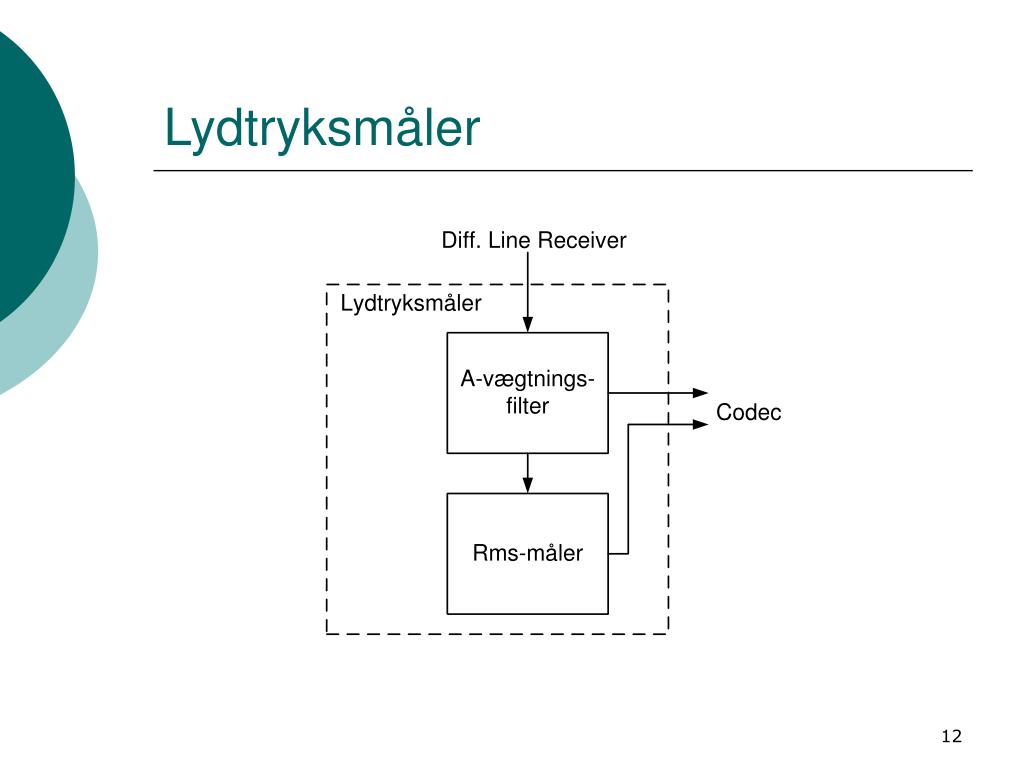

12. Lydtryksmåler

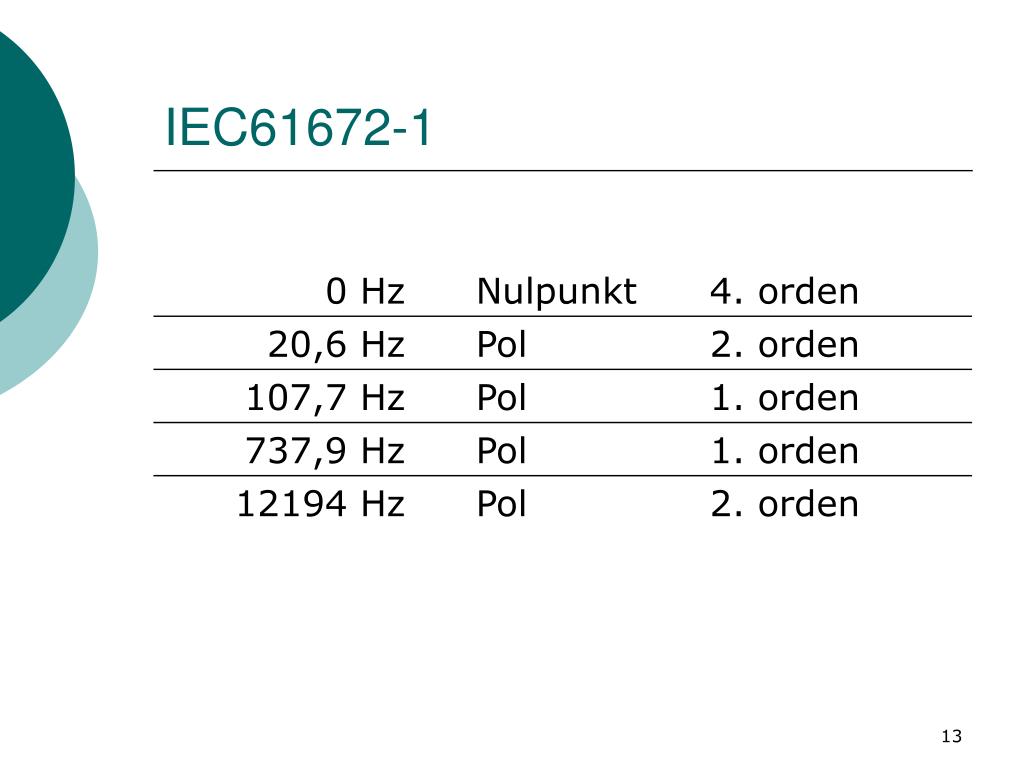

13. IEC61672-1

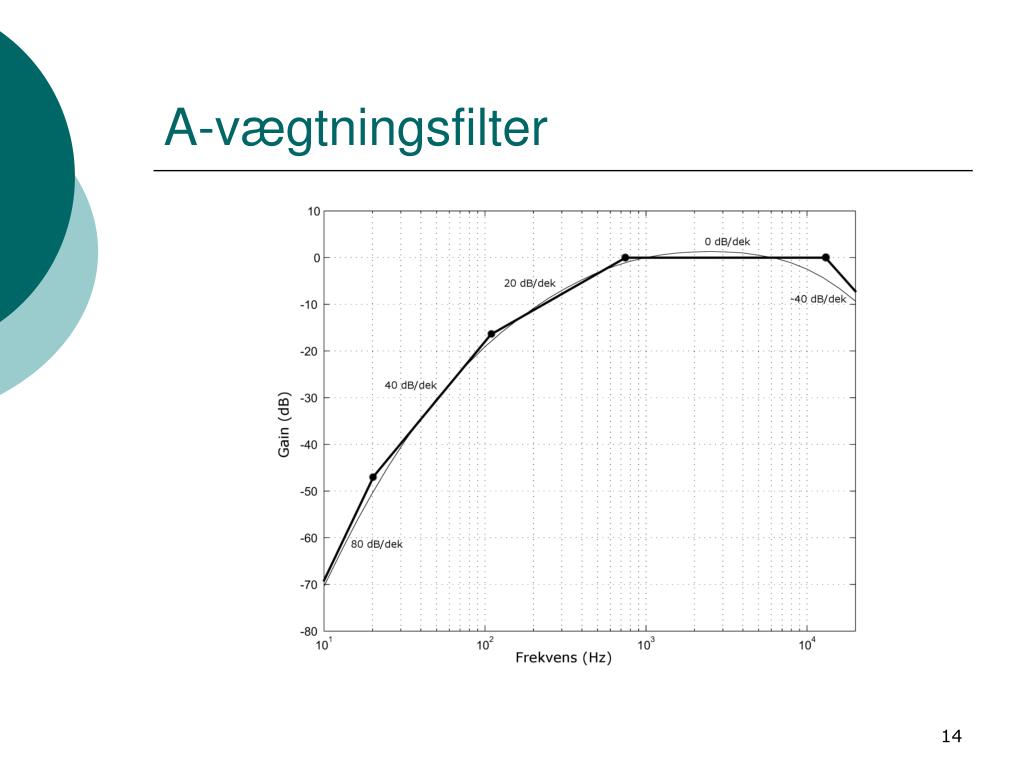

14. A-vægtningsfilter

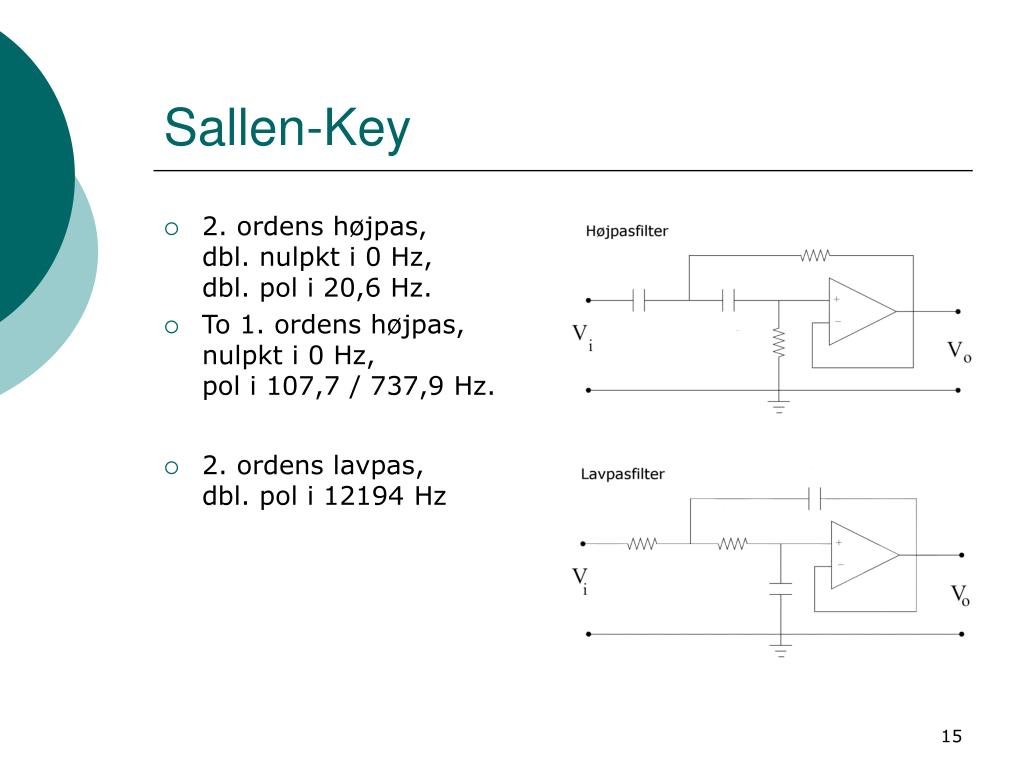

15. Sallen-Key 2. ordens højpas,dbl. nulpkt i 0 Hz,dbl. pol i 20,6 Hz. To 1. ordens højpas,nulpkt i 0 Hz,pol i 107,7 / 737,9 Hz. 2. ordens lavpas,dbl. pol i 12194 Hz

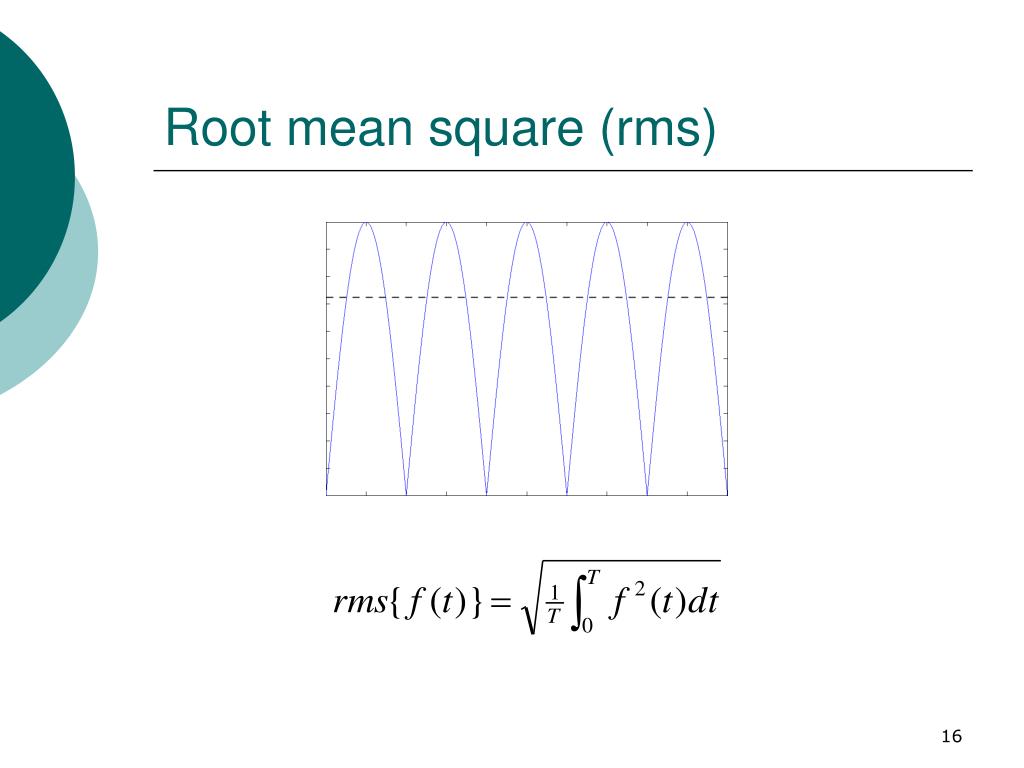

16. Root mean square (rms)

17. Direkte beregning • Dyrt og kompliceret design.2 multipliere + integrator. • Begrænset dynamikområde. Output: 100000:1 (0,001 – 100 V)Input: 100:1 (0,1 – 10 V)

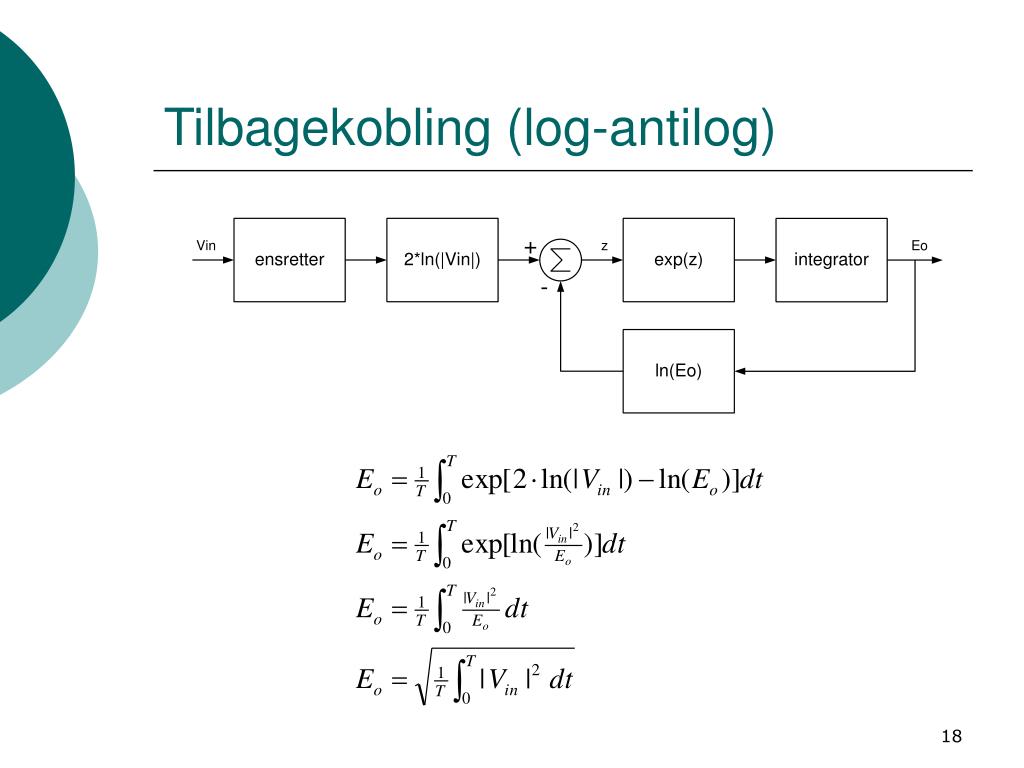

18. Tilbagekobling (log-antilog)

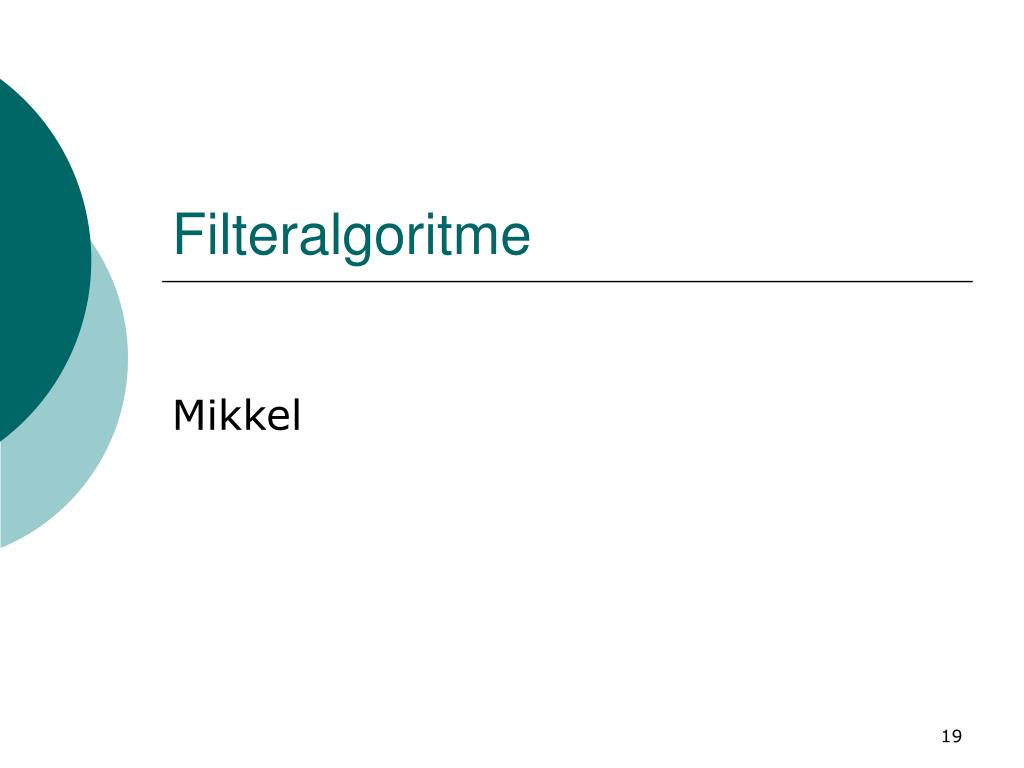

19. Filteralgoritme Mikkel

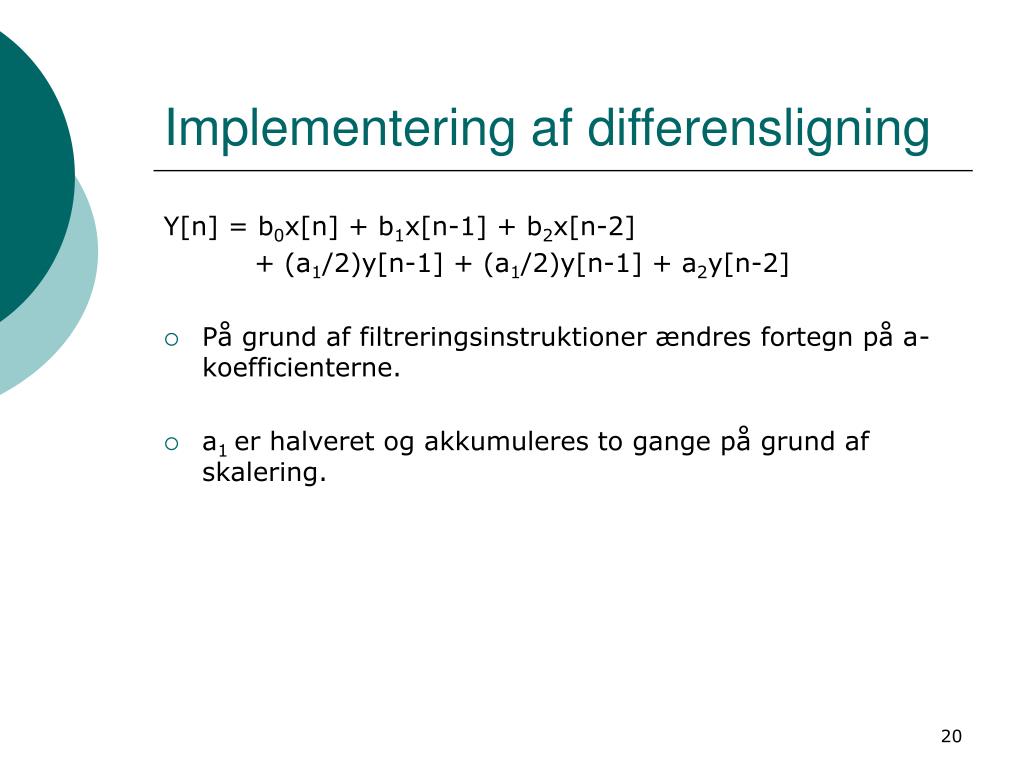

20. Implementering af differensligning Y[n] = b0x[n] + b1x[n-1] + b2x[n-2] + (a1/2)y[n-1] + (a1/2)y[n-1] + a2y[n-2] • På grund af filtreringsinstruktioner ændres fortegn på a-koefficienterne. • a1 er halveret og akkumuleres to gange på grund af skalering.

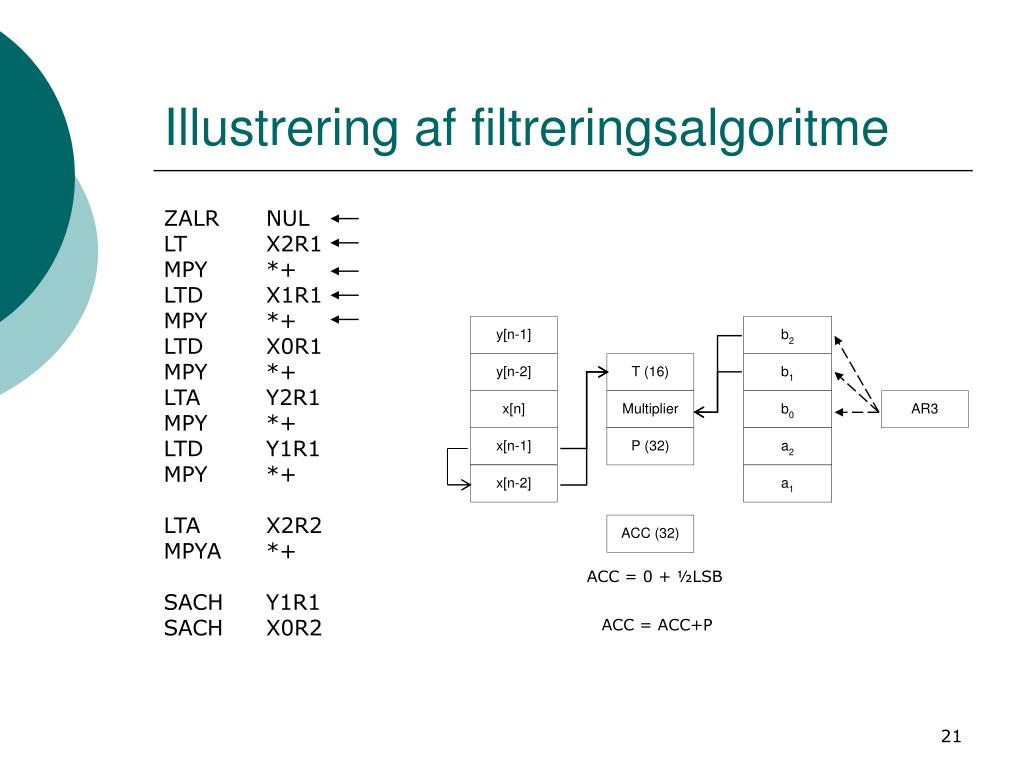

21. Illustrering af filtreringsalgoritme ZALR NUL LT X2R1 MPY *+ LTD X1R1 MPY *+ LTD X0R1 MPY *+ LTA Y2R1 MPY *+ LTD Y1R1 MPY *+ LTA X2R2 MPYA *+ SACH Y1R1 SACH X0R2 ACC = 0 + ½LSB ACC = ACC+P

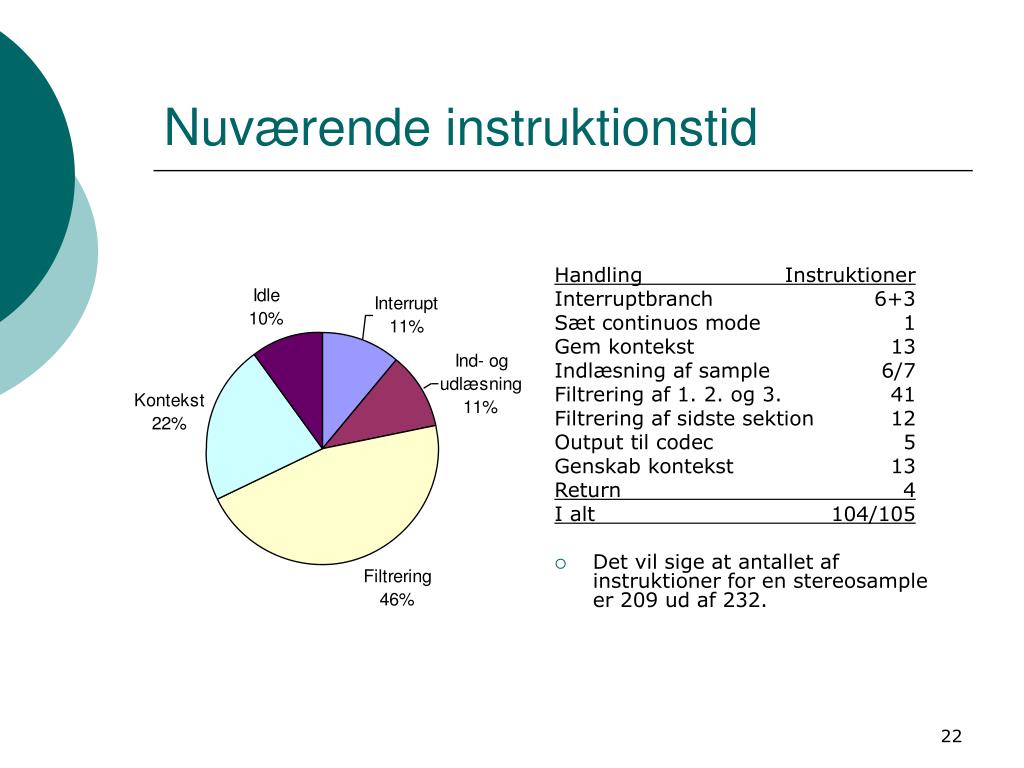

22. Nuværende instruktionstid Handling Instruktioner Interruptbranch 6+3 Sæt continuos mode 1 Gem kontekst 13 Indlæsning af sample 6/7 Filtrering af 1. 2. og 3. 41 Filtrering af sidste sektion 12 Output til codec 5 Genskab kontekst 13 Return 4 I alt 104/105 • Det vil sige at antallet af instruktioner for en stereosample er 209 ud af 232.

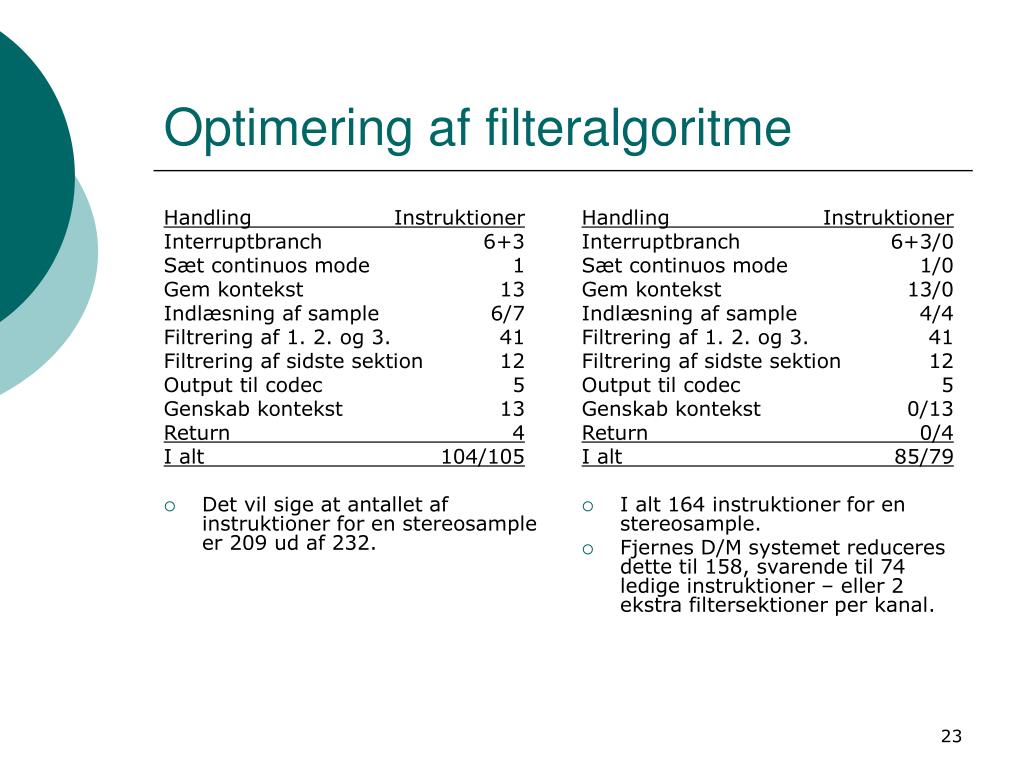

23. Handling Instruktioner Interruptbranch 6+3 Sæt continuos mode 1 Gem kontekst 13 Indlæsning af sample 6/7 Filtrering af 1. 2. og 3. 41 Filtrering af sidste sektion 12 Output til codec 5 Genskab kontekst 13 Return 4 I alt 104/105 Det vil sige at antallet af instruktioner for en stereosample er 209 ud af 232. Handling Instruktioner Interruptbranch 6+3/0 Sæt continuos mode 1/0 Gem kontekst 13/0 Indlæsning af sample 4/4 Filtrering af 1. 2. og 3. 41 Filtrering af sidste sektion 12 Output til codec 5 Genskab kontekst 0/13 Return 0/4 I alt 85/79 I alt 164 instruktioner for en stereosample. Fjernes D/M systemet reduceres dette til 158, svarende til 74 ledige instruktioner – eller 2 ekstra filtersektioner per kanal. Optimering af filteralgoritme

24. Frekvensanalyse Andreas

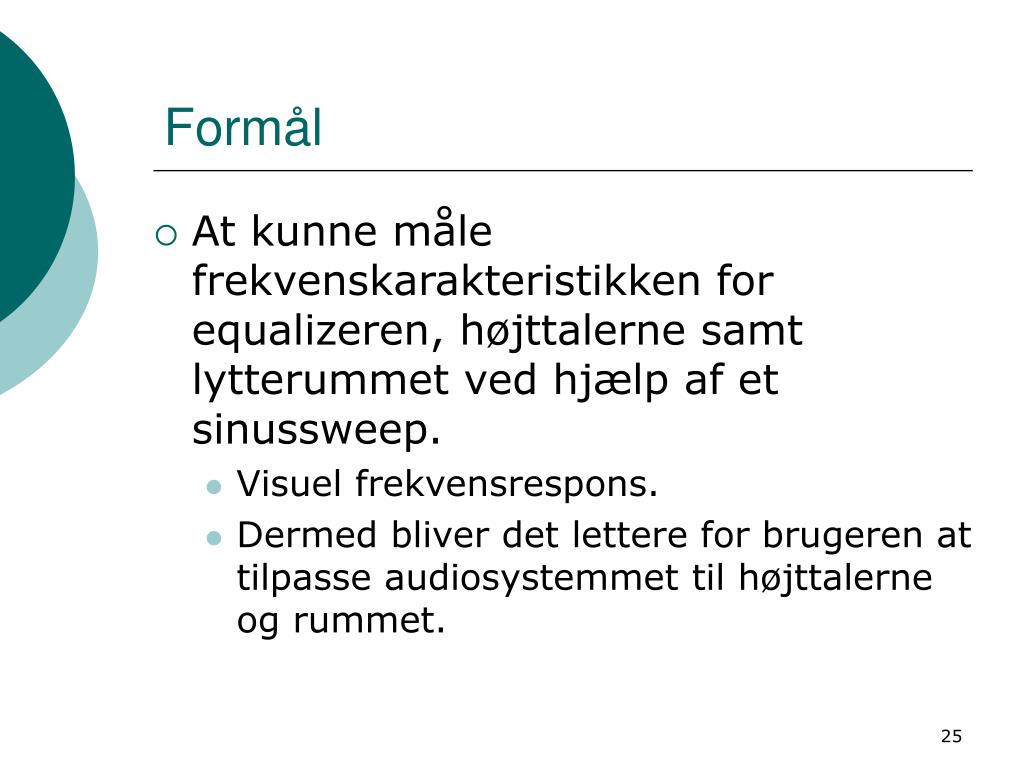

25. Formål • At kunne måle frekvenskarakteristikken for equalizeren, højttalerne samt lytterummet ved hjælp af et sinussweep. • Visuel frekvensrespons. • Dermed bliver det lettere for brugeren at tilpasse audiosystemmet til højttalerne og rummet.

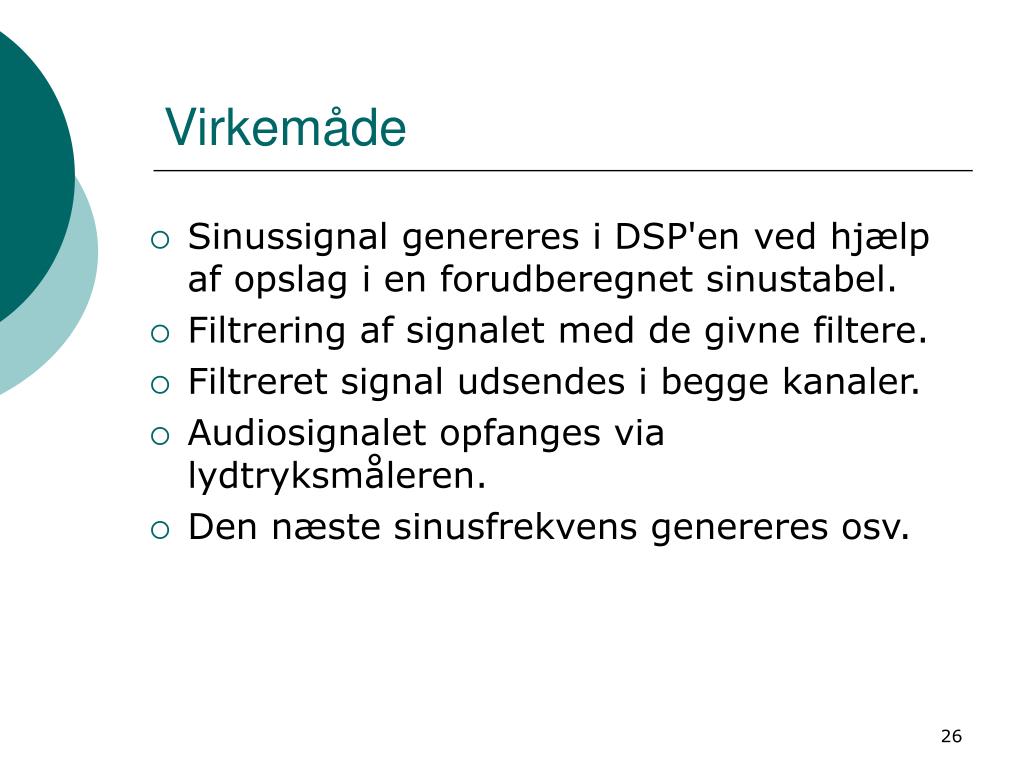

26. Virkemåde • Sinussignal genereres i DSP'en ved hjælp af opslag i en forudberegnet sinustabel. • Filtrering af signalet med de givne filtere. • Filtreret signal udsendes i begge kanaler. • Audiosignalet opfanges via lydtryksmåleren. • Den næste sinusfrekvens genereres osv.

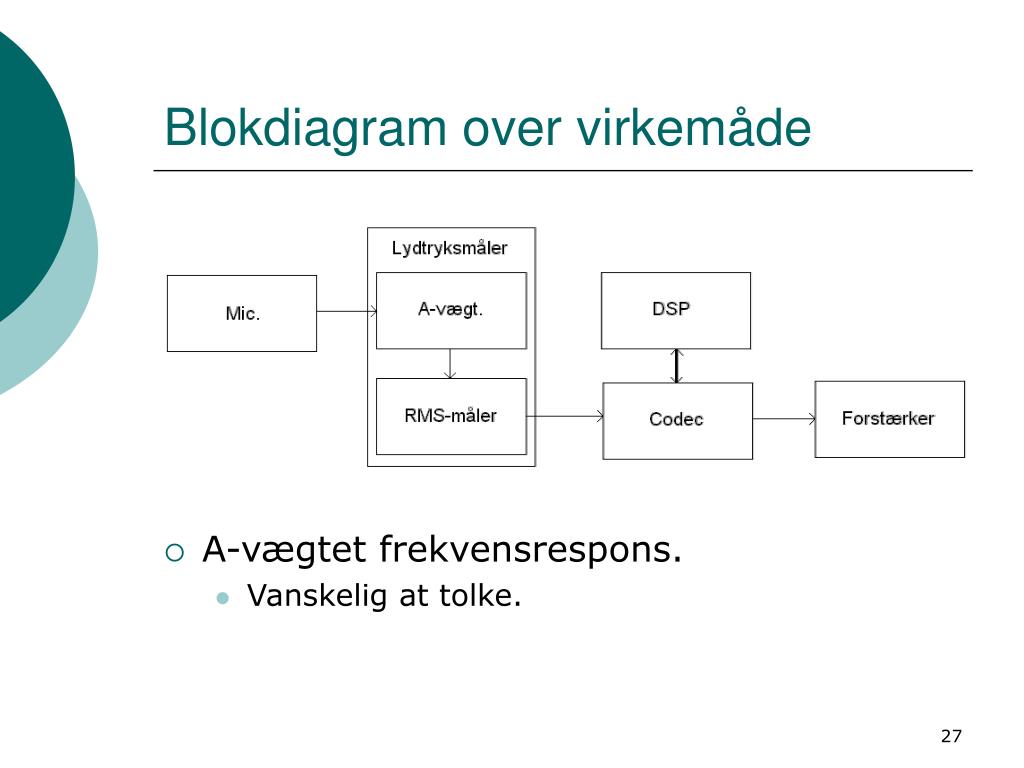

27. Blokdiagram over virkemåde • A-vægtet frekvensrespons. • Vanskelig at tolke.

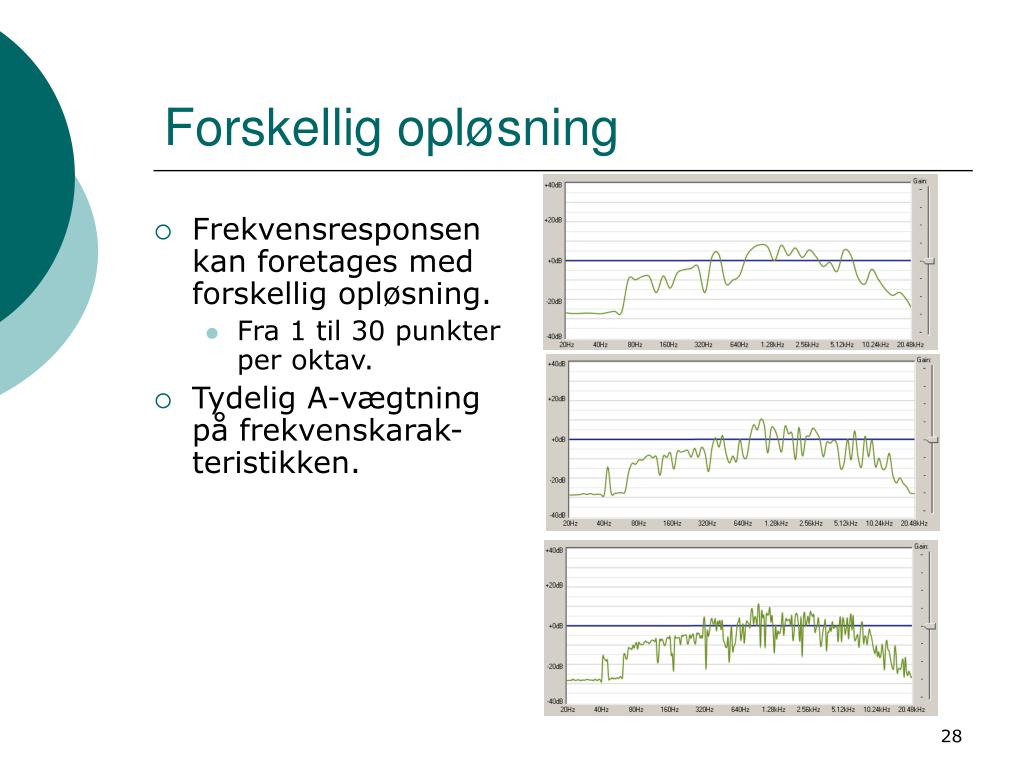

28. Forskellig opløsning • Frekvensresponsen kan foretages med forskellig opløsning. • Fra 1 til 30 punkter per oktav. • Tydelig A-vægtning på frekvenskarak-teristikken.

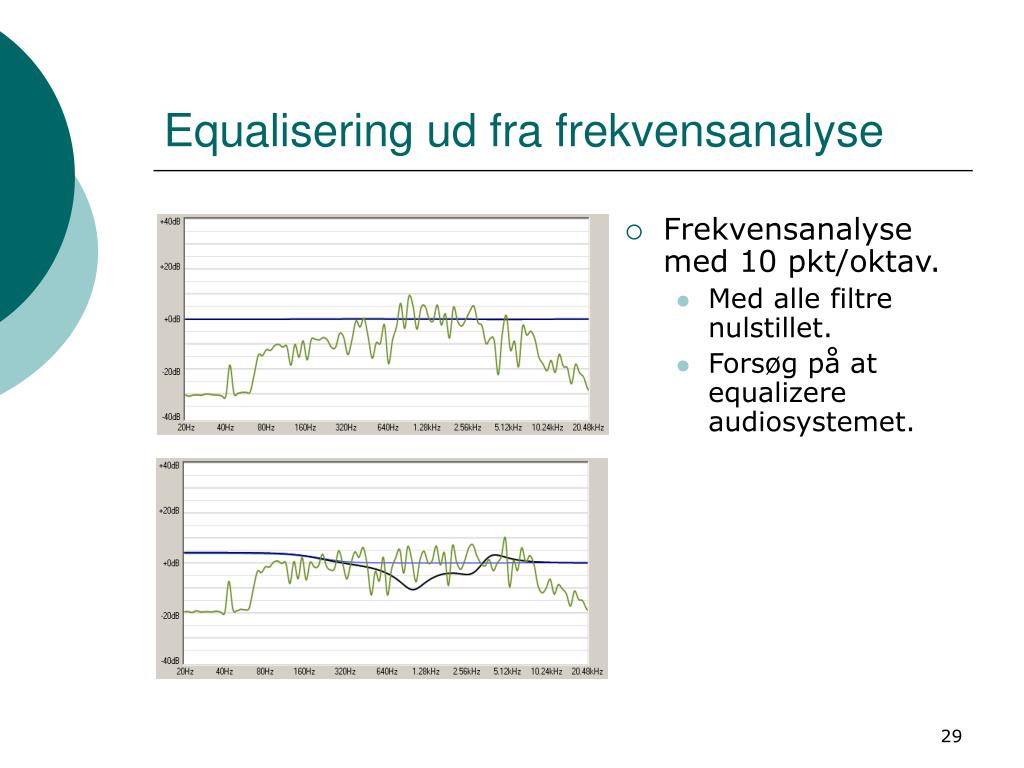

29. Equalisering ud fra frekvensanalyse • Frekvensanalyse med 10 pkt/oktav. • Med alle filtre nulstillet. • Forsøg på at equalizere audiosystemet.

30. Blokdiagram over ideel virkemåde • Ikke A-vægtet frekvensrespons. • Lettere at tolke korrekt.

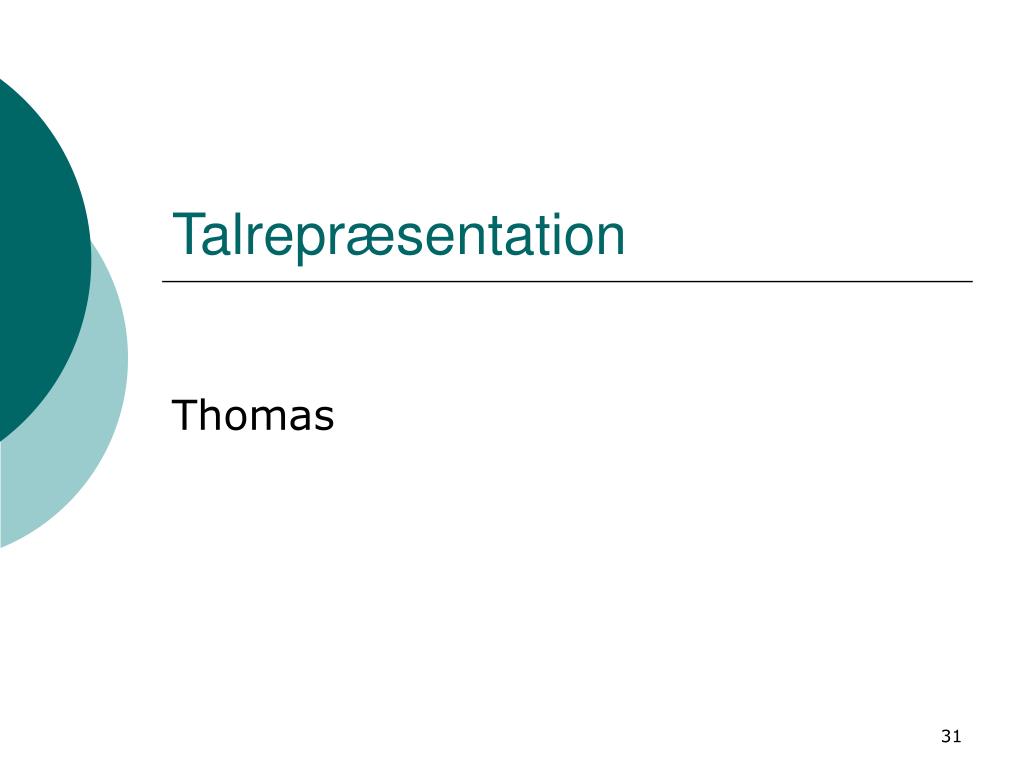

31. Talrepræsentation Thomas

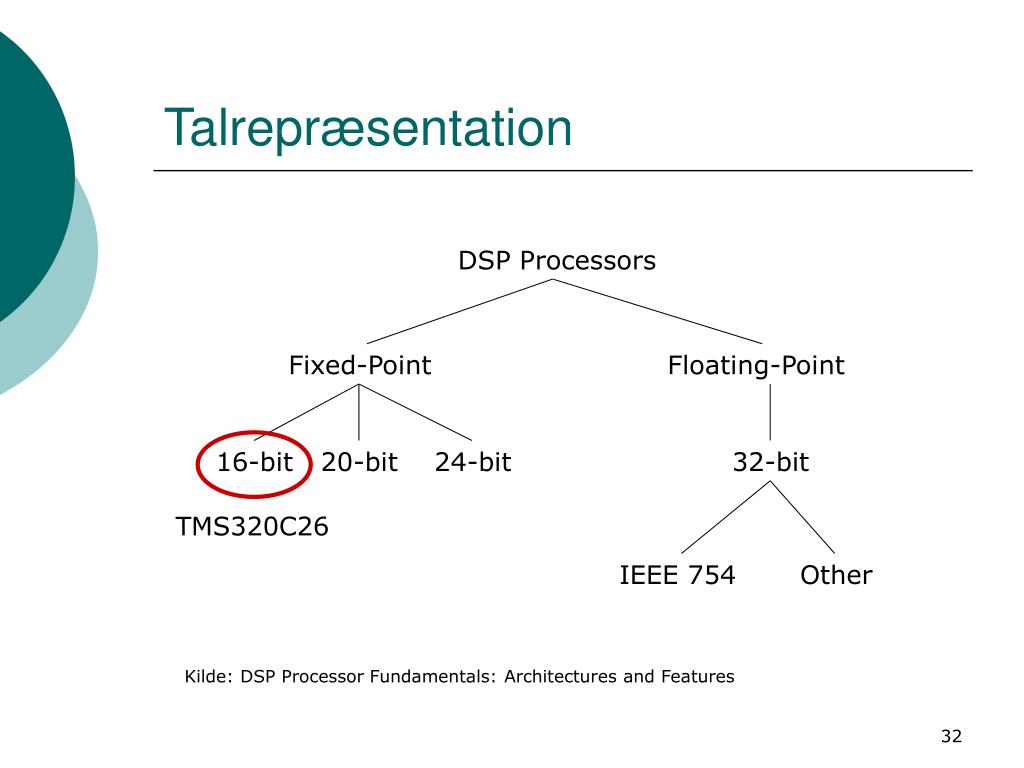

32. Talrepræsentation DSP Processors Fixed-Point Floating-Point 16-bit 20-bit 24-bit 32-bit TMS320C26 IEEE 754 Other Kilde: DSP Processor Fundamentals: Architectures and Features

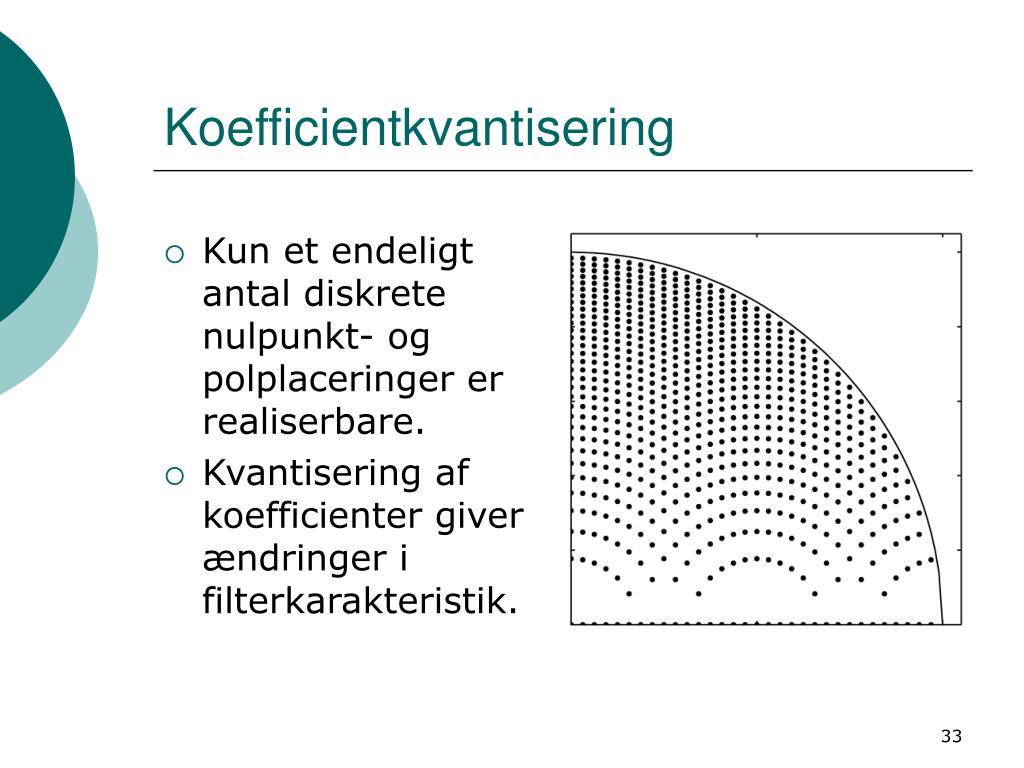

33. Koefficientkvantisering • Kun et endeligt antal diskrete nulpunkt- og polplaceringer er realiserbare. • Kvantisering af koefficienter giver ændringer i filterkarakteristik.

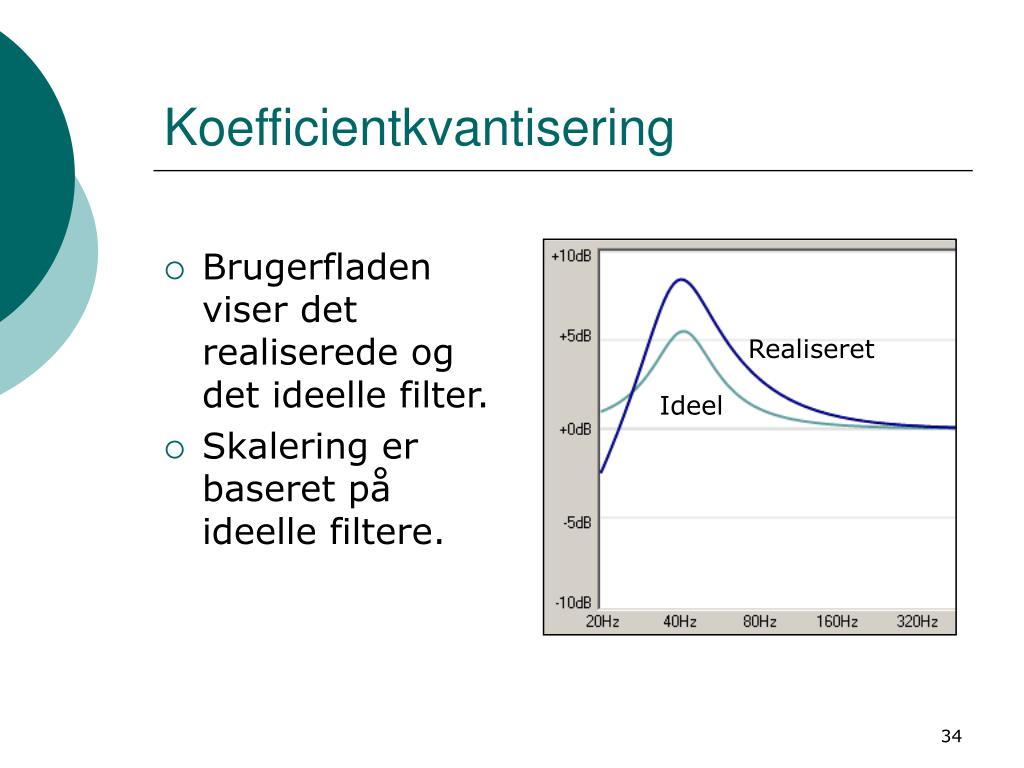

34. Koefficientkvantisering • Brugerfladen viser det realiserede og det ideelle filter. • Skalering er baseret på ideelle filtere. Realiseret Ideel

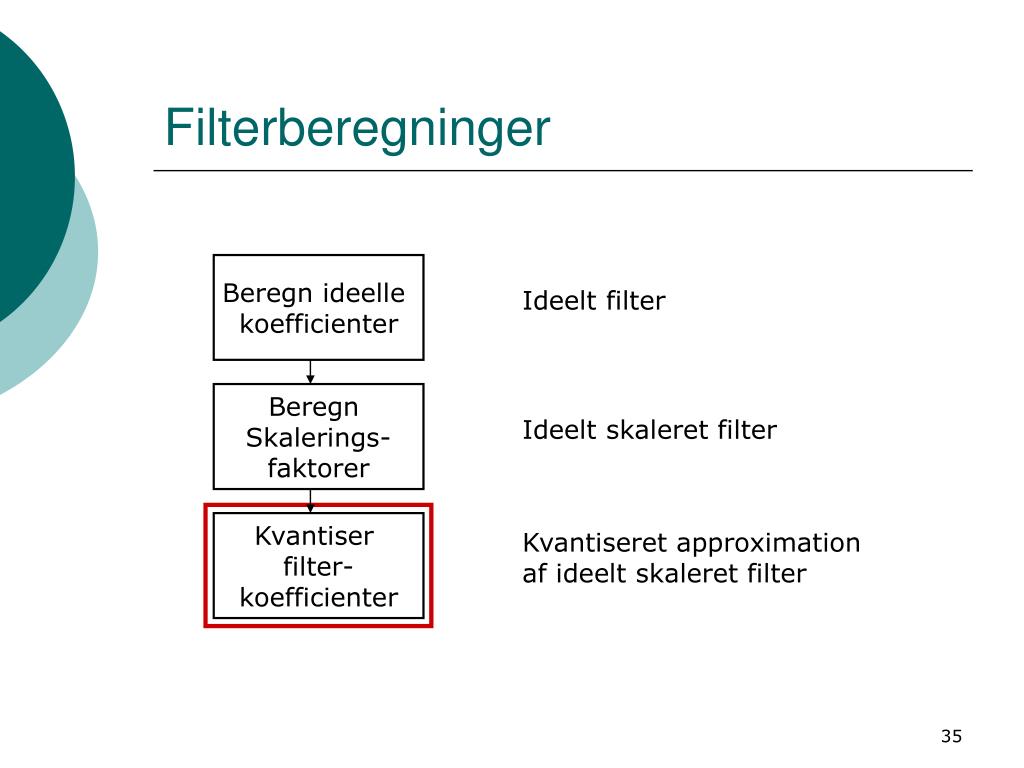

35. Filterberegninger Beregn ideelle koefficienter Ideelt filter Beregn Skalerings- faktorer Ideelt skaleret filter Kvantiser filter- koefficienter Kvantiseret approximation af ideelt skaleret filter

36. 1 × = × S K 1 1 × S K × = 1 1 × S K 2 2 × = S K 4 2 2 Beregning af skaleringsfaktorer • Ændres skaleringsfaktoren, Påvirkes hele filterbanken. +6dB 0dB - 6dB 0,2 0,2 0,8 0,2 0,2 0,8 Endeligt gain: 1 1 4,0 1,2 0,4 1,0 0,3 0,1 2 2

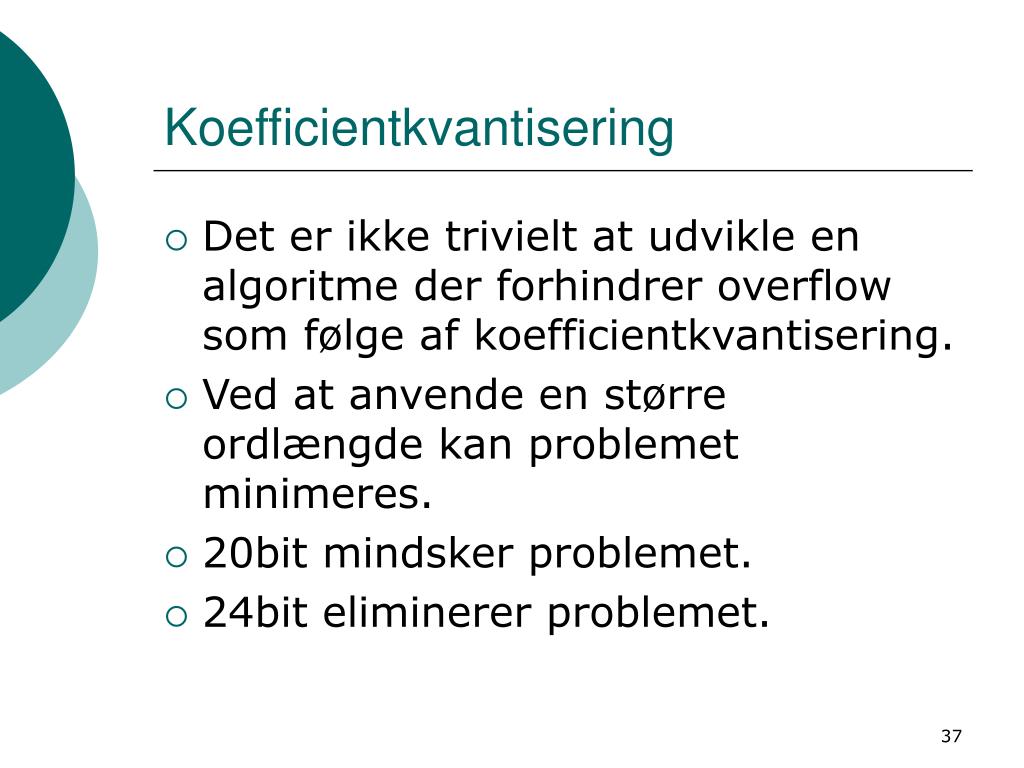

37. Koefficientkvantisering • Det er ikke trivielt at udvikle en algoritme der forhindrer overflow som følge af koefficientkvantisering. • Ved at anvende en større ordlængde kan problemet minimeres. • 20bit mindsker problemet. • 24bit eliminerer problemet.

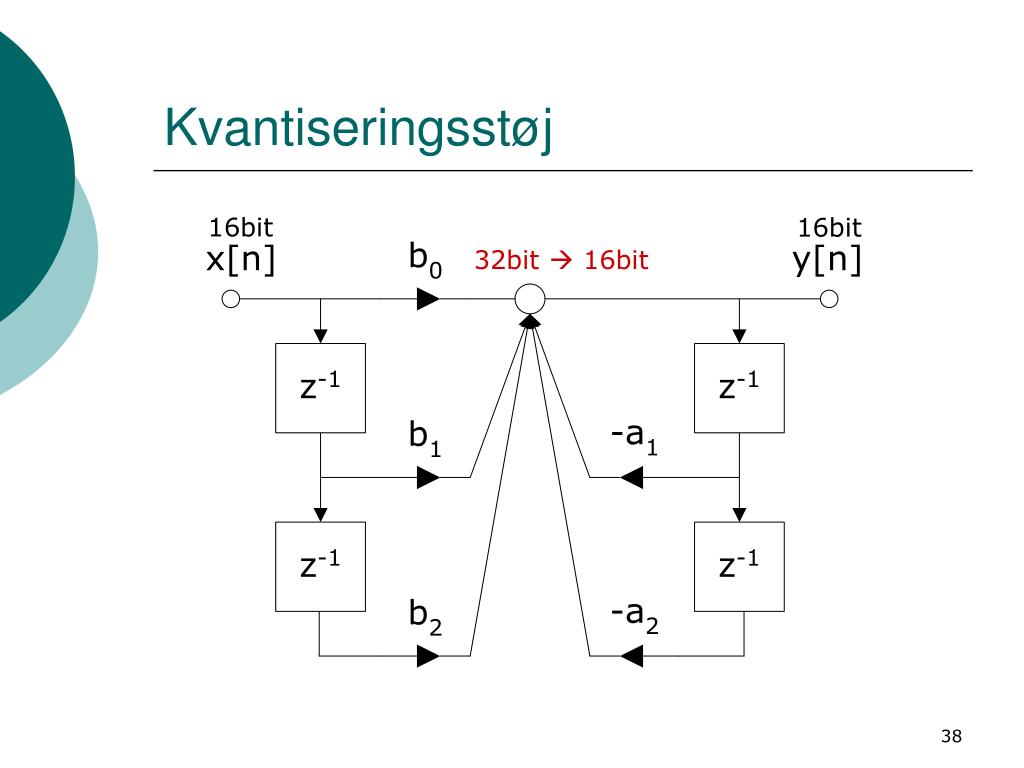

38. Kvantiseringsstøj 16bit 16bit 32bit  16bit

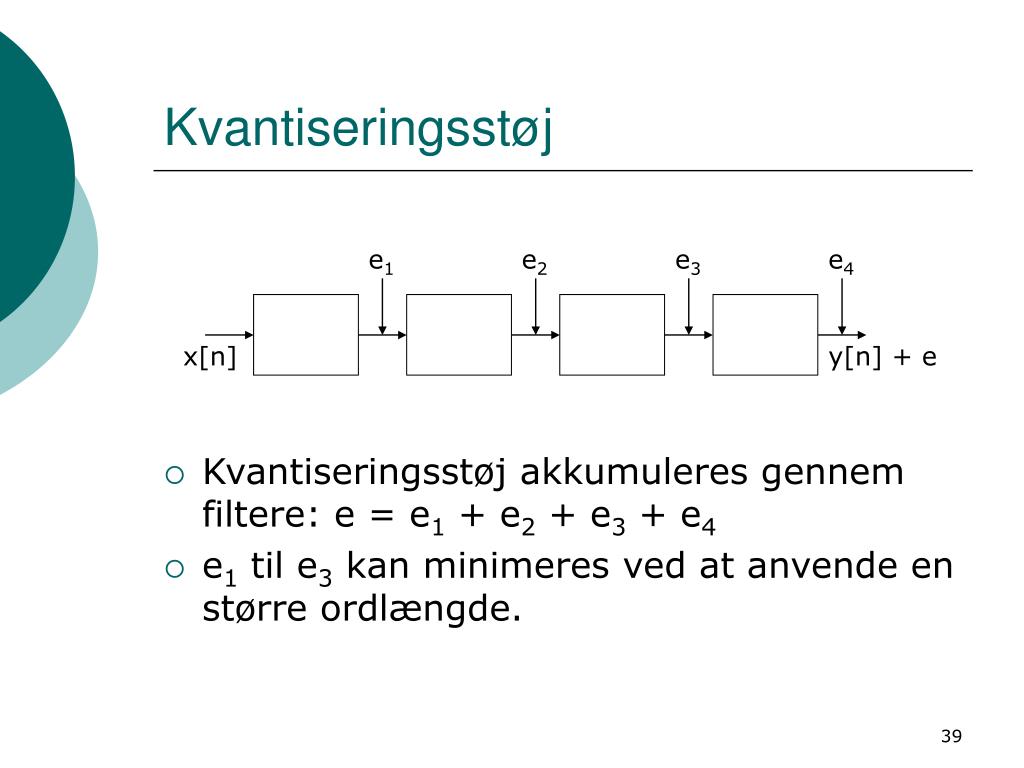

39. Kvantiseringsstøj e1 e2 e3 e4 x[n] y[n] + e • Kvantiseringsstøj akkumuleres gennem filtere: e = e1 + e2 + e3 + e4 • e1 til e3 kan minimeres ved at anvende en større ordlængde.

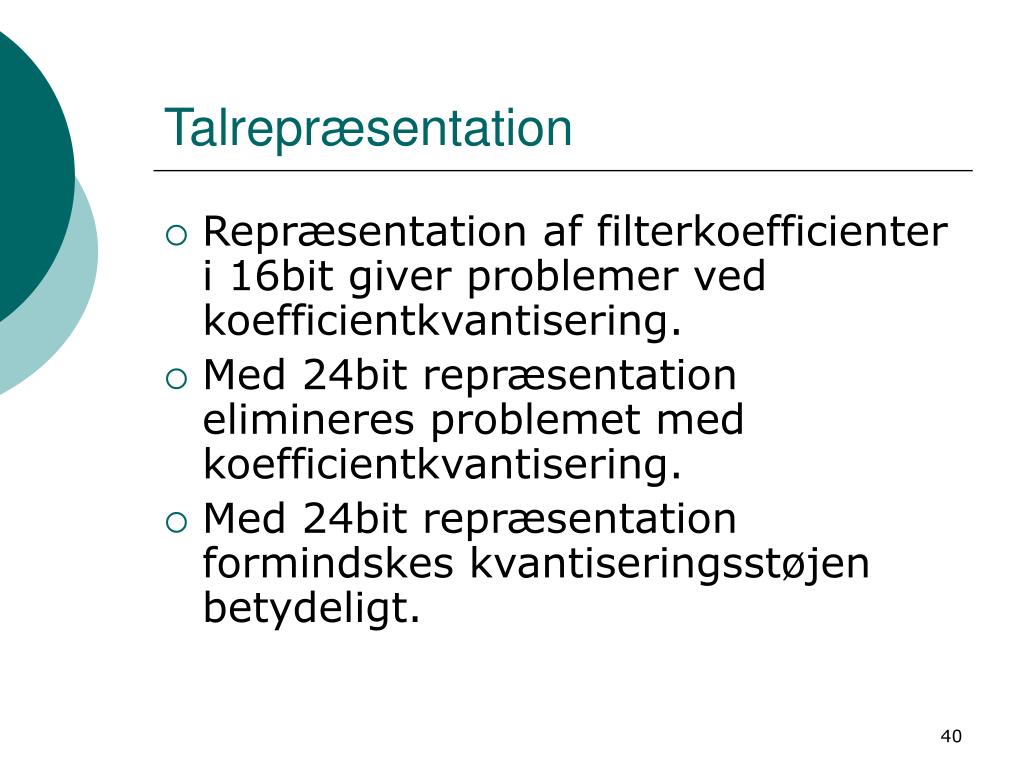

40. Talrepræsentation • Repræsentation af filterkoefficienter i 16bit giver problemer ved koefficientkvantisering. • Med 24bit repræsentation elimineres problemet med koefficientkvantisering. • Med 24bit repræsentation formindskes kvantiseringsstøjen betydeligt.

41. Afslutning Casper

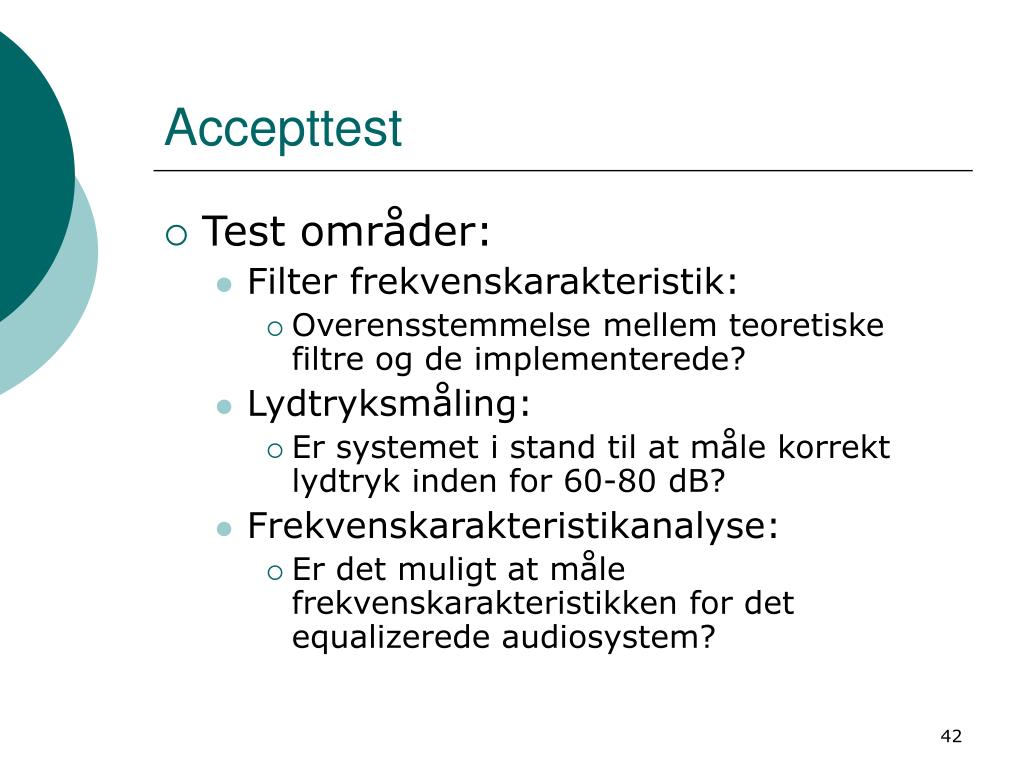

42. Accepttest • Test områder: • Filter frekvenskarakteristik: • Overensstemmelse mellem teoretiske filtre og de implementerede? • Lydtryksmåling: • Er systemet i stand til at måle korrekt lydtryk inden for 60-80 dB? • Frekvenskarakteristikanalyse: • Er det muligt at måle frekvenskarakteristikken for det equalizerede audiosystem?

43. Filter frekvenskarakteristik

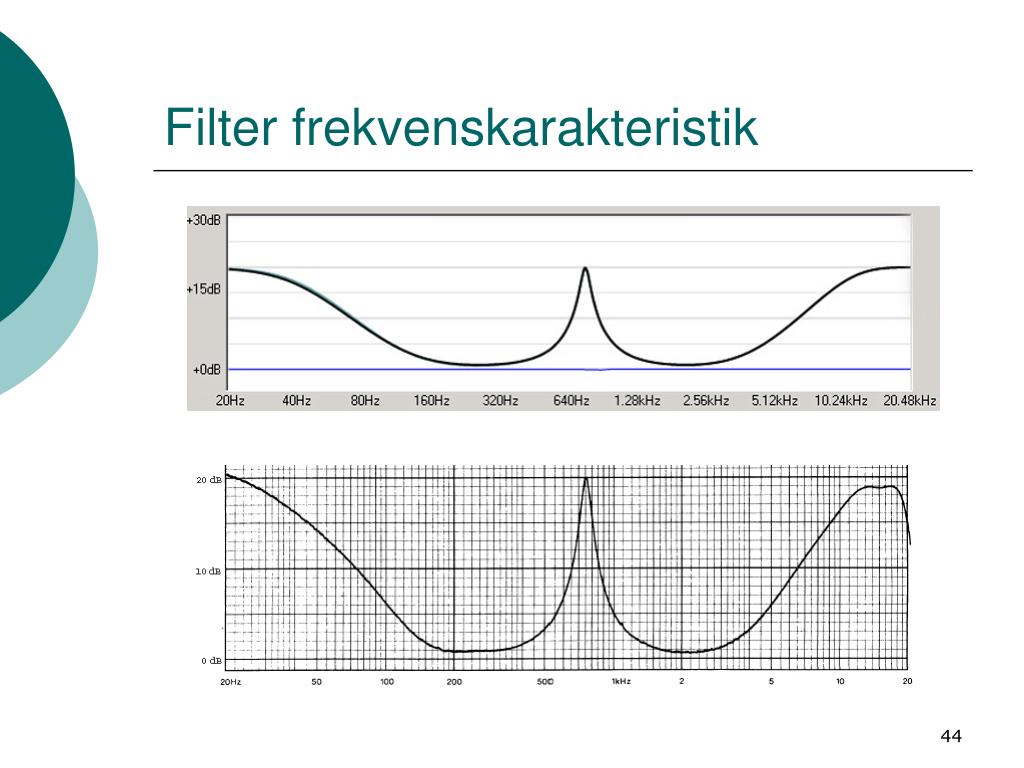

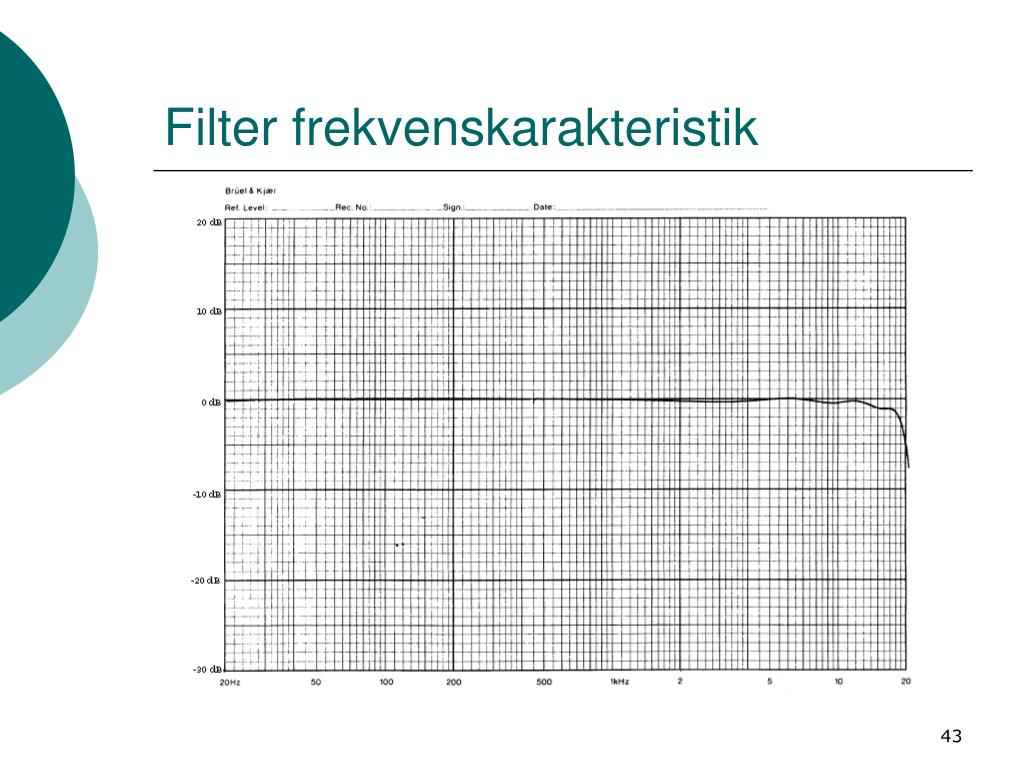

44. Filter frekvenskarakteristik

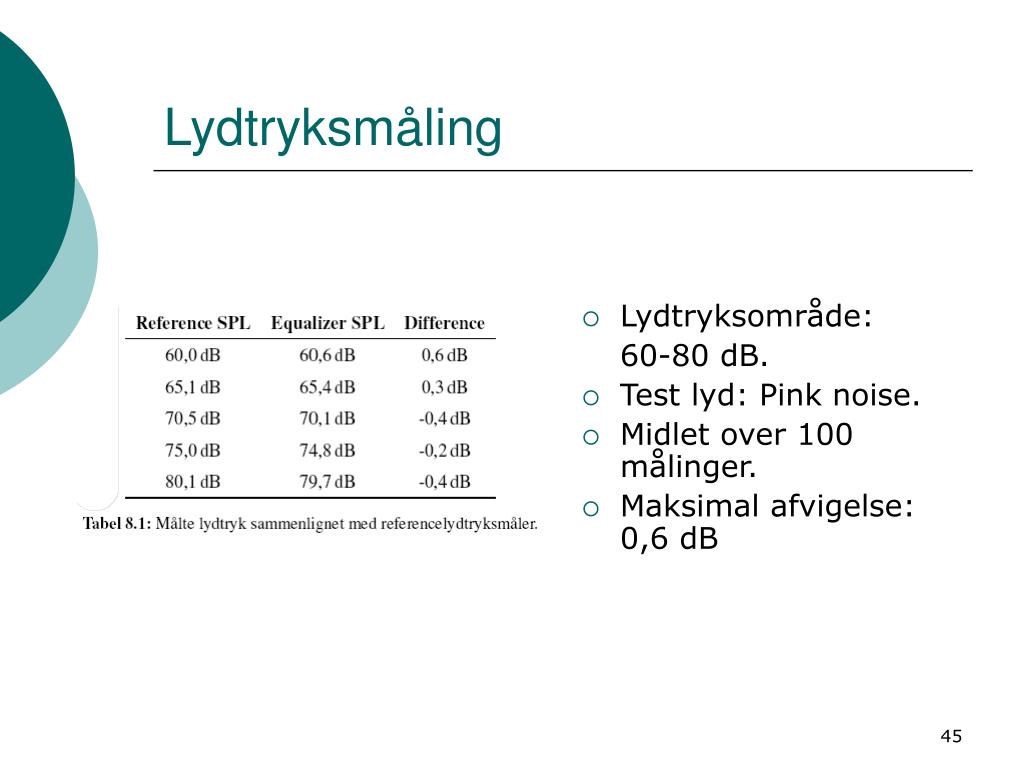

45. Lydtryksmåling • Lydtryksområde: 60-80 dB. • Test lyd: Pink noise. • Midlet over 100 målinger. • Maksimal afvigelse: 0,6 dB

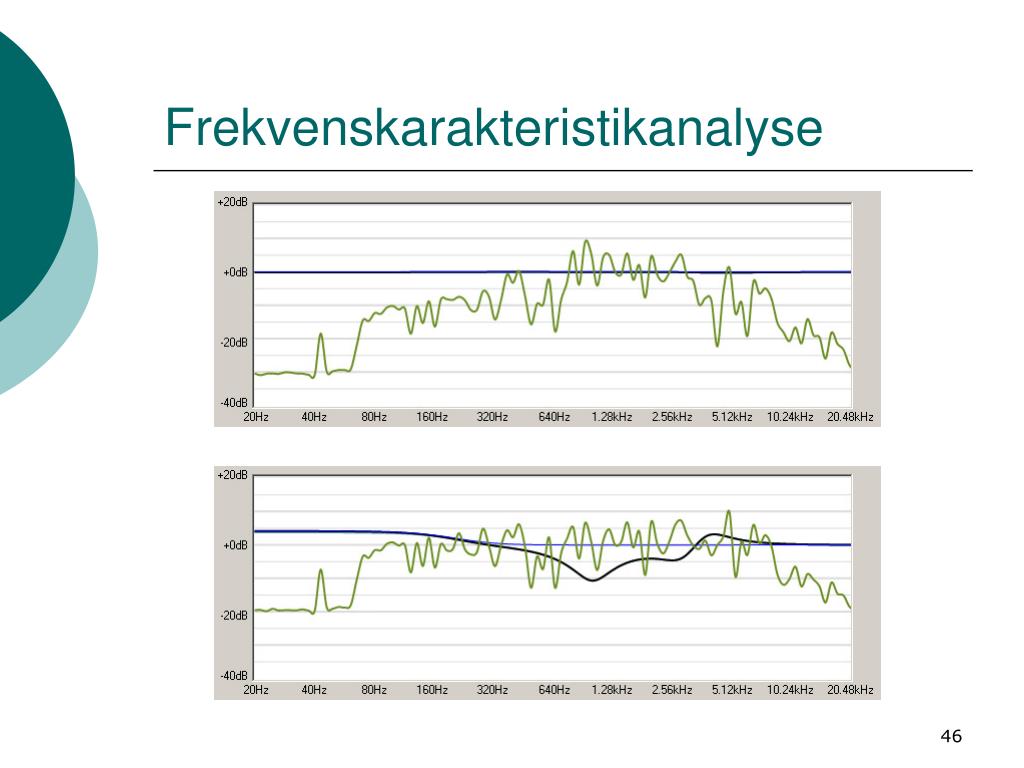

46. Frekvenskarakteristikanalyse

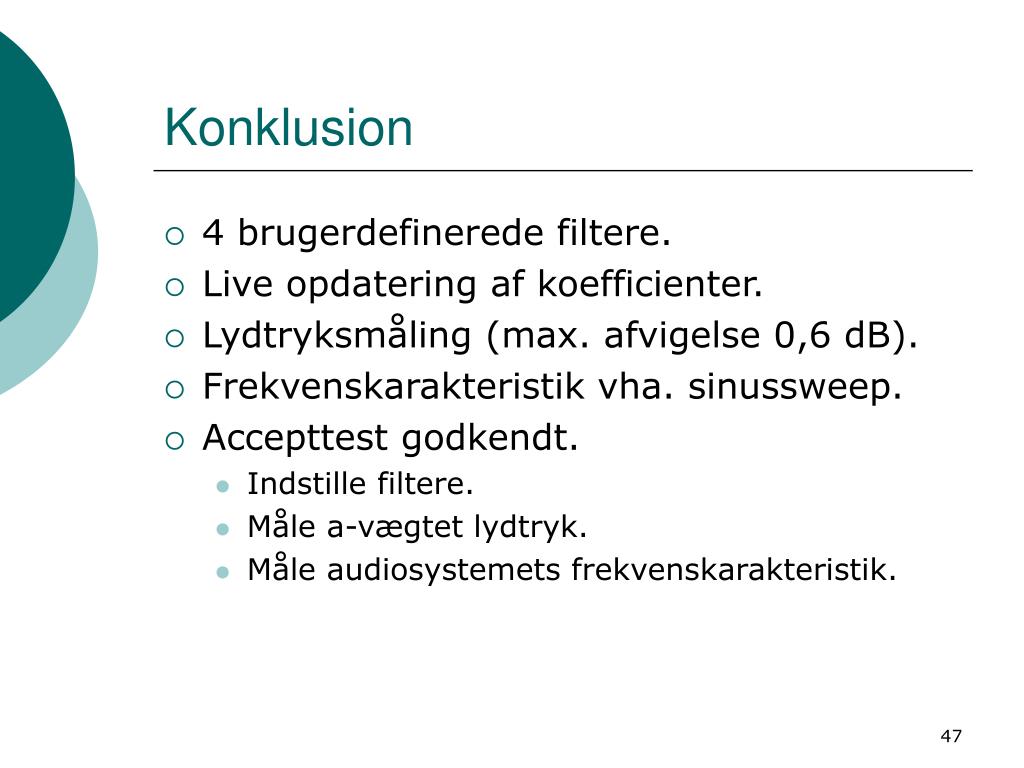

47. Konklusion • 4 brugerdefinerede filtere. • Live opdatering af koefficienter. • Lydtryksmåling (max. afvigelse 0,6 dB). • Frekvenskarakteristik vha. sinussweep. • Accepttest godkendt. • Indstille filtere. • Måle a-vægtet lydtryk. • Måle audiosystemets frekvenskarakteristik.

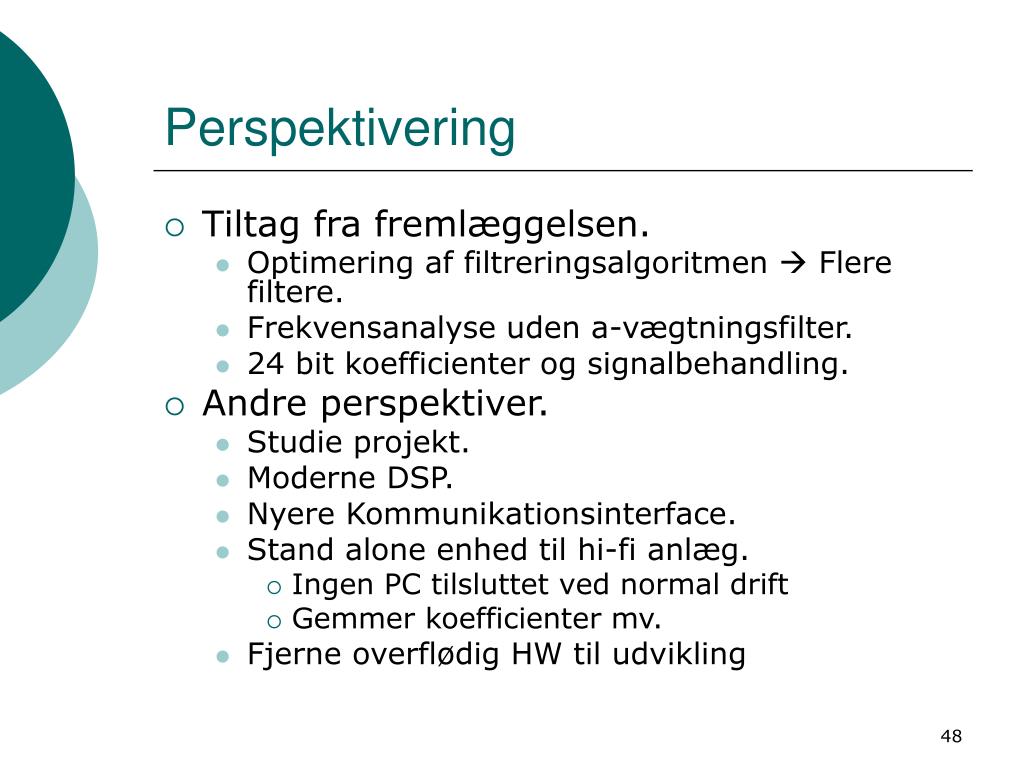

48. Perspektivering • Tiltag fra fremlæggelsen. • Optimering af filtreringsalgoritmen  Flere filtere. • Frekvensanalyse uden a-vægtningsfilter. • 24 bit koefficienter og signalbehandling. • Andre perspektiver. • Studie projekt. • Moderne DSP. • Nyere Kommunikationsinterface. • Stand alone enhed til hi-fi anlæg. • Ingen PC tilsluttet ved normal drift • Gemmer koefficienter mv. • Fjerne overflødig HW til udvikling
