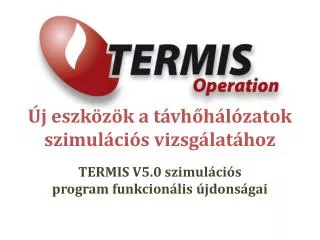

Új eszközök a távhőhálózatok szimulációs vizsgálatához. TERMIS V5.0 szimulációs program funkcionális újdonságai. Eszköztár. Rétegek, rétegkezelés Közvetlen SCADA adatkapcsolat Hatékony adatkezelés Dinamikus szimuláció Eredményprezentáció Adatkapcsolatok. Rétegek, rétegkezelés.

toan
Télécharger la présentation

Új eszközök a távhőhálózatok szimulációs vizsgálatához

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Új eszközök a távhőhálózatok szimulációs vizsgálatához TERMIS V5.0 szimulációs program funkcionális újdonságai

  2. Eszköztár • Rétegek, rétegkezelés • Közvetlen SCADA adatkapcsolat • Hatékony adatkezelés • Dinamikus szimuláció • Eredményprezentáció • Adatkapcsolatok

  3. Rétegek, rétegkezelés

  4. Eszköztár • Rétegek, rétegkezelés • Közvetlen SCADA adatkapcsolat • Hatékony adatkezelés • Dinamikus szimuláció • Eredményprezentáció • Adatkapcsolatok

  5. SCADA interface Szimulációs modell Szimulációs forrásadatok Üzemi adatok SCADA DataManager OLE ODBC OPC TERMISOperation

  6. SCADA interface Adat-kiemelés (SQL) Adat- ellenőrzés Adat-konverzió Adat-emuláció Számítási művelet + -

  7. Eszköztár • Rétegek, rétegkezelés • Közvetlen SCADA adatkapcsolat • Hatékony adatkezelés • Dinamikus szimuláció • Eredményprezentáció • Adatkapcsolatok

  8. Hatékony adatkezelés Interaktív objektum adatszerkesztő Csoportos adatszerkesztő Adatkonfigurálás

  9. Hatékony adatkezelés • Szimulációs forrásadatok • Statikus • Idősoros • SCADA forrásból • Számítással meghatározott

  10. Eszköztár • Rétegek, rétegkezelés • Közvetlen SCADA adatkapcsolat • Hatékony adatkezelés • Dinamikus szimuláció • Eredményprezentáció • Adatkapcsolatok

  11. Dinamikus szimuláció Egymásra illesztett stacioner szimulációk sorozata, mely megadott időközönként követi és bemutatja a távhőhálózat termo-hidraulikai állapotváltozását. Miskolc Avas városrész

  12. Eszköztár • Rétegek, rétegkezelés • Közvetlen SCADA adatkapcsolat • Hatékony adatkezelés • Dinamikus szimuláció • Eredményprezentáció • Adatkapcsolatok

  13. Eredményprezentációk Táblázatok Térképi diagramok – Animáció Idődiagramok Hossz-szelvény diagramok - Animáció

  14. Eszköztár • Rétegek, rétegkezelés • Közvetlen SCADA adatkapcsolat • Hatékony adatkezelés • Dinamikus szimuláció • Eredményprezentáció • Adatkapcsolatok

  15. Adatkapcsolatok • Modelladatok • SCADA • Grafikus adatok • Shape, DWG • Táblázatos adatok • Copy/Paste • Korábban vagy más modellből kitöltött adatok • Grafikai adatok • DXF • Táblázatos adatok • közvetlen xls • Copy/Paste • EXCEL riportok • SCADA TERMISOperation

  16. Köszönöm a figyelmet Csikós Miklós JÁSZ-MINTA Kft.
