第九章 MCS-51 串行接口

tracy avatar
tracy
18 diapositives · 501 Views · Aug 16, 2014

并行. 串行. 串行. 并行. 串行. 通 信. 串行. 1 位. 第九章 MCS-51 串行接口. 9.1 串行数据通信概述 一、并行通信和串行通信. 串行通信. 数据是一位一位传送的. 优点： 传输线少，连线简单. 缺点： 速度慢. 适用于远距离 或数据量少的通信. 网络. 鼠标. 打印机. 计算机. RS232. USB. 扫描仪. 硬盘. 常见的串行通信接口 :. I 2 C SPI. 并行、 串行接口的应用？. 1 00 11111. H. 10011111. 10011111. 8 位. 数据.

第九章 MCS-51 串行接口 - slide 1
01 / 18第九章 MCS-51 串行接口
1 / 17

Télécharger la présentation

第九章 MCS-51 串行接口
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

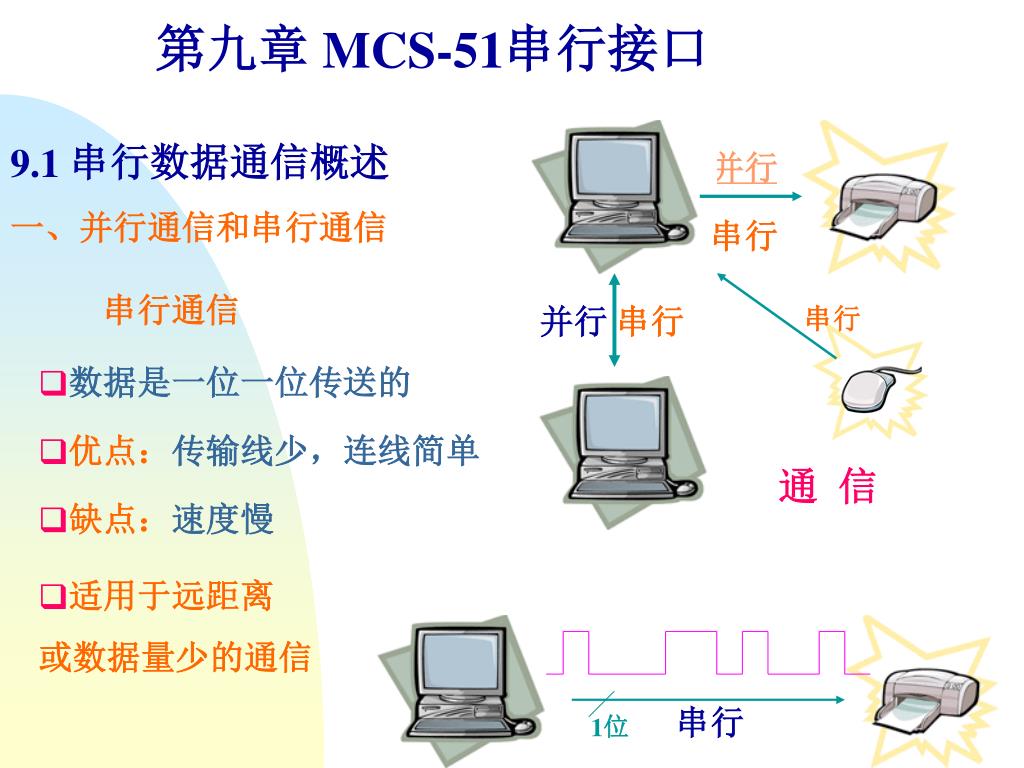

  1. 并行 串行 串行 并行 串行 通 信 串行 1位 第九章MCS-51串行接口 9.1 串行数据通信概述 一、并行通信和串行通信 串行通信 • 数据是一位一位传送的 • 优点：传输线少，连线简单 • 缺点：速度慢 • 适用于远距离 或数据量少的通信

  2. 网络 鼠标 打印机 计算机 RS232 USB 扫描仪 硬盘 常见的串行通信接口: I2C SPI 并行、 串行接口的应用？

  3. 10011111 H 10011111 10011111 8位 数据 L 计算机 并行 外设 选通 如何实现串行通信？ 有二个问题需要解决 1、如何区分一位？ 1001 1111 →1001 1111 2、如何将一串0和1还原成数据？ 1001 1111 →1111 1001

  4. 二、串行传输方式 1位数据 10011111 10011111 计算机 1 2 3 4 5 6 7 8 外设 同步时钟 接收速率 发送速率 1位数据 计算机 外设 异步传输 同步传输和异步传输 高位先送 同步传输 靠发送和接收速率相同来保证 比特率：位/秒(bps) 波特率：码元/秒(Baud)

  5. 如何将一串0和1还原成数据？ 如何区分数据的起始？ 1、同步通信方式

  6. 2、异步通信方式 异步通信协议： （1）没有数据发送时，数据线保持“1”状态 （2）发送数据时，先发起始位“0”，其后是数据 （3）数据后再发一位停止位“1“ 因此对于8位数据至少要发送10位 例：若比特率为9600bps，则每传输960帧，即960字符/秒 而每位传输时间：T=1/9600≈0.104(ms)

  7. 同步头 数据 计算机 外设 异步传输 解决了传输一个字节的同步问题, 如何组成一组数据的传输? 7E 7D5E 7D 7D5D PPP协议中

  8. 单工：广播 双工：电话 半双工：对讲机 3、单工、双工、半双工方式

  9. 8 并－串 时钟 1 时钟 8 串－并 发送 接收 4、串行通信接口 （1）UART (Universal Asynchronous Receiver/Transmitter 通用异步接收器/发送器 （2）USRT(Universal Synchronous Receiver/Transmitter） 通用同步接收器/发送器

  10. 公用电话网 计算机 Modem Modem 计算机 RS232C RS232C 5、RS－232C标准 美国电子工业协会EIA公布的串行总线标准 DB-25 最少3根线 RxD （3） TxD （2） 地 （5） DB-9 －15V：逻辑1 ＋15V：逻辑0 6、调制解调器

  11. 发送SBUF(99H) TI TxD 内部DB 接收SBUF(99H) 输入移位寄存器 RI RxD 9.2 MCS-51串行接口 51单片机内部有一个全双工的串行接口，具有4种工作方式。 与串行口有关的特殊功能寄存器(SBUF、 SCON) 一、串行口数据绶冲器SBUF（99H） 接收、发送对应于同一地址（99H），但实际上是两个绶冲器。

  12. SM0 SM1 工作方式 功 能 简 述 波特率 0 0 1 1 0 1 1 0 方式3 方式0 方式1 方式2 8位 同步移位寄存器 11位 UART 10位 UART 11位 UART fosc/32或/64 fosc/12 可变 可变 二、串行口控制寄存器SCON（98H） 1、SM0、SM1 控制串行口方式 2、SM2 允许方式2、3的多机通讯特征位 在方式2、3中若SM2=1→表示接收的第九位数据（RB8）为0时不激活RI。 在方式1中若SM2=1→只有收到有效的停止位时才会激活RI。 在方式0中SM2必须为0。

  13. 3、REN 允许串行接收位，由软件置/复位 1：允许接收 0：不允许接收（允许发送） 4、TB8 在方式2、3中要发送的第九位数据，由软件置/复位 5、RB8 在方式2、3中是接收的第九位数据 在方式1中若SM2=0，RB8是接收的停止位。 在方式0中不用RB8。

  14. 1 RI=1 RxD 1111 1111 SBUF 6、RI 接收中断标志（必须由软件清除） 在方式0中串行接收到第8位结束时自动置位。 在方式1、2、3中串行接收到停止位的中间时置位。 1 1 1 1 1 1 1 7、TI 发送中断标志（必须由软件清除） 在方式0中串行发送第8位结束时自动置位。 在方式1、2、3中串行发送停止位的开始时置位

  15. 89C51 RxD D 74LS164 TxD CP 9.3 MCS-51串行接口应用举例 一、方式0的应用 1、扩展并口（P232） ROLED: MOV SCON, #00H CLR ES MOV A, #80H LED: MOV SBUF, A JNB TI, $ CLR TI ACALL DELAY RR A AJMP LED RET

  16. 7 6 5 4 3 2 1 0 P3.4 15 14 13 12 11 10 9 8 P3.5 74LS164 8051 2、串行显示和键盘接口（补充材料） • 1-6检查有否键按下 • 7-9判是否抖动 • 10-13置哪个键按下初值 • R7＝08H一排是8键，循环8次 • R6＝FEH是先判右边键 • R3＝00H键值初值，键值即为键号

  17. 二、方式1的应用（甲、乙通信（P233）） • 一位起始位（0），8位数据，一位停止位（1），共10位 • 发送：写数据到SBUF后，立即开始发送，发完后置“1” TI • 接收：接收完，将8位数据送入SBUF，同时后置“1” RI • 接收或发送速率由波特率确定 X＝256－fosc•2smod/384 •波特率

  18. 并行 8位 数据 打印机 计算机 选通 状态 并行通信 • 一次传送多位数据，如8位 • 优点： • 速度快 • 缺点： • 传输线多 • 适用于近距离大数据通信
