  1. Dielektrická elektrotepelná zařízení

  2. Fyzikální princip • Polarizace dielektrika • Polární látky (voda) - tyto látky mají molekuly ve tvaru dipólu -při změně el. pole se dipóly natáčejí

  3. Vzorce • Výkon vznikající v dielektriku • Náhradní vodivost

  4. Praktické hodnoty • Používané frekvence • Rozsah výkonů: 4-100 kW 13,560+0,6% MHz 17 MHz 20 MHz 27,12 +0,6%MHz

  5. Použití dielektrického ohřevu • sušení dřeva a papíru • klížení dřeva (výroba překližky) • předehřívání plastických hmot • svařování umělých hmot • dielektrické šití

  6. Ničení škůdců

  7. Sušení dřeva • Výhody proti tepelnému sušení • Rychlost dielektrického ohřevu • od 3 do 40 hod • Spotřeba energie • vysušení 1 m3 dřeva vyžaduje 150 až 500 kWh • Rychlost tepelného sušení v komoře • 150 až 500 hod

  8. Sušení - urychlení

  9. Nerovnoměrnost ohřevu • vlivem anizotropních vlastností dřeva • vlivem různé vlhkosti vrstev

  10. Stojaté vlny v ohřívaném materiálu • Vznikají při dostatečně vysokých kmitočtech,za podmínky: • Lze se jim vyhnout, pokud rozměry vzorku d jsou:

  11. Stojaté vlny - situace

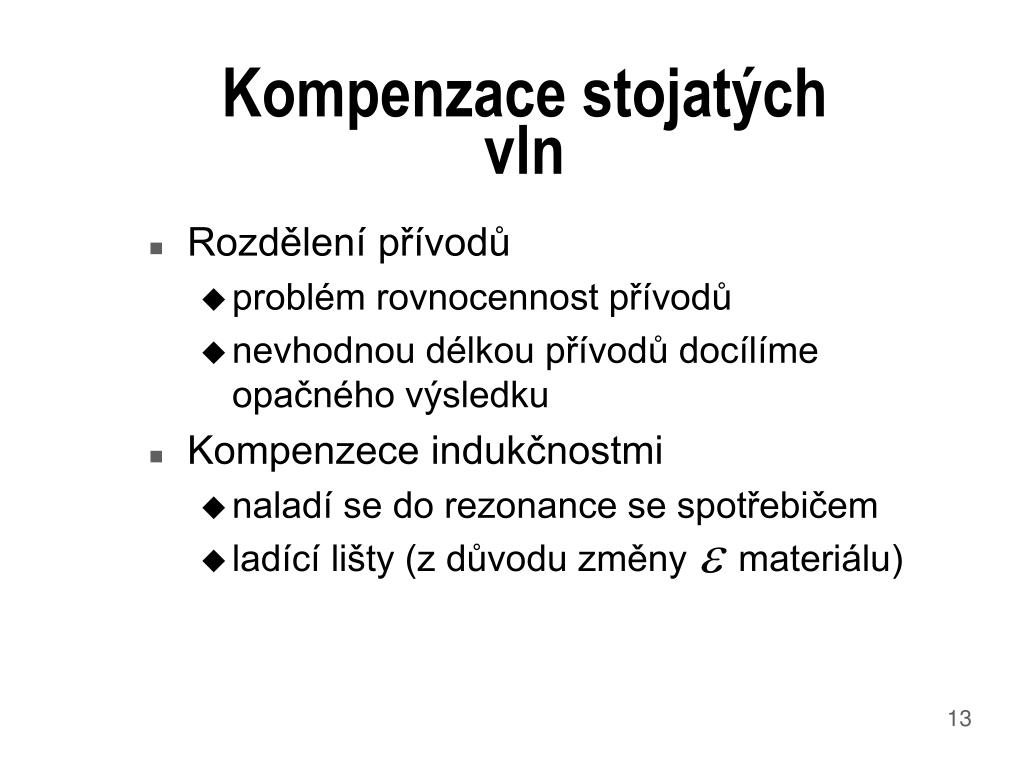

  12. Kompenzace stojatých vln • Rozdělení přívodů • problém rovnocennost přívodů • nevhodnou délkou přívodů docílíme opačného výsledku • Kompenzece indukčnostmi • naladí se do rezonance se spotřebičem • ladící lišty (z důvodu změny materiálu)

  13. Kompenzace stojatých vln

  14. Schéma

  15. Uspořádání elektrod a

  16. Uspořádání elektrod b

  17. Vakuová sušička dřeva • Výkon: 6-200 kW Tlak: 5,3-8 kPa • Kapacita sušičky: 1 m3 TV 34-41 °C FUJI

  18. Sušička papíru č. 1 • Výkon:50 kVA Frekvence:13,56 MHz • Tuby: tl. 1-15 mm, délka 0,9-1,5 m

  19. Sušička papíru č.2 • FUJI Model FDA-702VDG Výkon:7 kW Frekvence:27.12MHz • Formát papíru:1,000m x 1,800m

  20. Sušička papíru č. 3

  21. Předehřívání plastů • Uspořádání dielektrického zařízení pro předehřívání umělých hmot

  22. Výhody • Zkrácení doby lisování • např. u bakelitu ohřev až na 100 -150°C • polymerace v lisu při 140 °C • zkrácení lisování 2x až 3x • Menší tlak potřebný pro lisování

  23. Svařování fólií z umělých hmot • P = 330 W f = 21 MHz t = 3s • TS=300°C

  24. Svařovačka plastů - PVC Výrobce: Strayfield FASTRAN- England

  25. Sušička textilu Typ SS 040T • Výkony: 25,40,85,100 kW Frekvence: 27,12 MHz • Napájecí napětí: 360-600 V

  26. Dielektrické šití • P= 100 W f = 300 MHz U= 800 V • šířka kladky 3 mm rychlost posuvu: 70 mm/s

  27. Zdroje vf kmitů • elektronky (trioda) • evakuovaná skleněná baňka • žhavená katoda z W + emisní hmoty • chlazení přirozené (vzduchem) nebo nucené (vzduchem či vodou)

  28. Základní zapojení

  29. Mikrovlnný ohřev • Fyzikální princip stejný jako u dielektrického • Zdrojem vf kmitů je magnetron

  30. Magnetron

  31. Magnetron

  32. Použití mikrovlnného ohřevu • v dřevařském a papírenském průmyslu • v elektrotechnickém průmyslu • v zemědělství • v lékařství • v potravinářském průmyslu

  33. Teplotní závislost er potravin

  34. Mikrovlnná sušička • pro tepelně citlivé produkty • odstranění zbytkové vlhkosti, odpaření zbytků rozpouštědel
