  1. 第五章 计算机科学与技术专业2006操作系统 zhumin@scu.edu.cn

  2. 操作系统 I/O软件管理 I/O硬件管理 底层硬件设备（物理层） I/O设备管理概述 上层用户程序（应用层） 用户进程 设备无关程序 设备驱动程序 中断处理程序 设备 控制器 DMA 命令寄存器 2008年春 •操作系统 • 2006级

  3. I/O软件体系结构 I/O请求 I/O响应 命名、保护、阻塞、缓冲 用户I/O软件 设备无关软件 提供系统库调用，供人员使用；提供类似Spooling这样的精灵守护进程管理共享设备 处理中断信号 设备驱动程序 建立设备寄存器、解决错误 中断处理程序 底层硬件设备 2008年春 •操作系统 • 2006级

  4. 本章主要内容 • I/O系统 • I/O控制方式 • 缓冲管理 • 设备分配 • 设备处理 • 磁盘存储器管理 • I/O设备 • 设备控制器 • I/O通道 • 总线系统 • 程序I/O控制方式 • 中断驱动I/O控制方式 • DMA I/O控制方式 • I/O通道控制方式 • 缓冲的引入 • 单缓冲和双缓冲 • 循环缓冲 • 缓冲池 • 设备分配中的数据结构 • 设备分配时应考虑的因素 • 设备独立性 • 独占设备的分配程序 • SPOOLing技术 • 磁盘性能简述 • 磁盘调度 • 磁盘高速缓存 • 提高磁盘I/O速度的其他方法 • 廉价磁盘冗余阵列 • 设备驱动程序的功能和特点 • 设备驱动程序的处理过程 • 中断处理程序的处理过程 2008年春 •操作系统 • 2006级

  5. 本章重点和难点 • I/O系统 • I/O控制方式 • 缓冲管理 • 设备分配 • 设备处理 • 磁盘存储器管理 • 磁盘访问时间 • 磁盘调度：优化平均寻道时间 • 磁盘调度算法 • FCFS • SSTF • SCAN • CSCAN • N-Step-SCAN • FSCAN 2008年春 •操作系统 • 2006级

  6. 本章主要内容 • I/O系统 • I/O控制方式 • 缓冲管理 • 设备分配 • 设备处理 • 磁盘存储器管理 2008年春 •操作系统 • 2006级

  7. 5.1 I/O系统 • 5.1.1 I/O设备 • 5.1.2 设备控制器 • 5.1.3 I/O通道 • 5.1.4 总线系统 2008年春 •操作系统 • 2006级

  8. 5.1.1 I/O设备－类型 • 按速度分： • 低：键盘 • 中：打印机 • 高：磁盘。 • 按信息交换单位分： • 块：磁盘,可定位 • 字符：打印机、串口 • 按设备的共享属性分： • 独占：如临界资源 • 共享：磁盘 • 虚拟：如本身因有属性为独占，但将其虚拟为几个逻辑设备 2008年春 •操作系统 • 2006级

  9. 5.1.1 I/O设备－类型 • 按交互对象分类： • 人机交互设备：视频显示设备、键盘、鼠标、打印机 • 与计算机或其他电子设备交互的设备：磁盘、磁带、传感器、控制器 • 计算机间的通信设备：网卡、调制解调器 • 按交互方向分类： • 输入（可读）：键盘、扫描仪 • 输出（可写）：显示设备、打印机 • 输入/输出（可读写）：磁盘、网卡 2008年春 •操作系统 • 2006级

  10. 5.1.1 I/O设备－接口 • CPU―控制器―设备 • 三种信号： • 数据信号：——双向，有缓存 • 控制信号：控制器发给设备；要求其完成相关操作 • 状态信号：设备发给控制器，后者“显示” 2008年春 •操作系统 • 2006级

  11. 5.1.2 设备控制器－功能 • 接收CPU命令，控制I/O设备工作，解放CPU • 接收和识别命令。 • 应有相应的Register来存放命令（“命令寄存器”） • 数据交换 • CPU——控制器的数据寄存器——设备 • 设备状态的了解和报告 • 设备控制器中应用“状态寄存器” • 地址识别 • CPU通过“地址”与设备通信，设备控制器应能识别它所控制的设备地址以及其各寄存器的地址。 • 数据缓冲 • 差错控制 2008年春 •操作系统 • 2006级

  12. 5.1.2 设备控制器－组成 • 组成 • 各类寄存器：数据、命令、状态 • 信号线：数据线(独立寻址、内存寻址)、地址线、控制线 • I/O逻辑：在其控制下完成与CPU、设备的通信。 2008年春 •操作系统 • 2006级

  13. 5.1.3 I/O通道－引入 • 通道 • 一种特殊的执行I/O指令的处理机，与CPU共享内存，可以有自己的总线。 • 引入目的 • 解脱CPU对I/O的组织、管理。 • CPU只需发送I/O命令给通道，通道通过调用内存中的相应通道程序完成任务。 2008年春 •操作系统 • 2006级

  14. 5.1.3 I/O通道－类型 • 字节多路通道： • 各子通道以时间片轮转方式共享通道，适用于低、中速设备。 • 数组选择通道： • 无子通道，仅一主通道，某时间由某设备独占，适于高速设备。 • 但通道未共享，利用率低。 • 数组多路通道： • 在图5-3中，多子通道不是以时间片方式，而是“按需分配”，综合了前面2种通道类型的优点。 2008年春 •操作系统 • 2006级

  15. 5.1.3 I/O通道 • 通道“瓶颈”问题： • 解决：采用复联方式 • 图5.4 2008年春 •操作系统 • 2006级

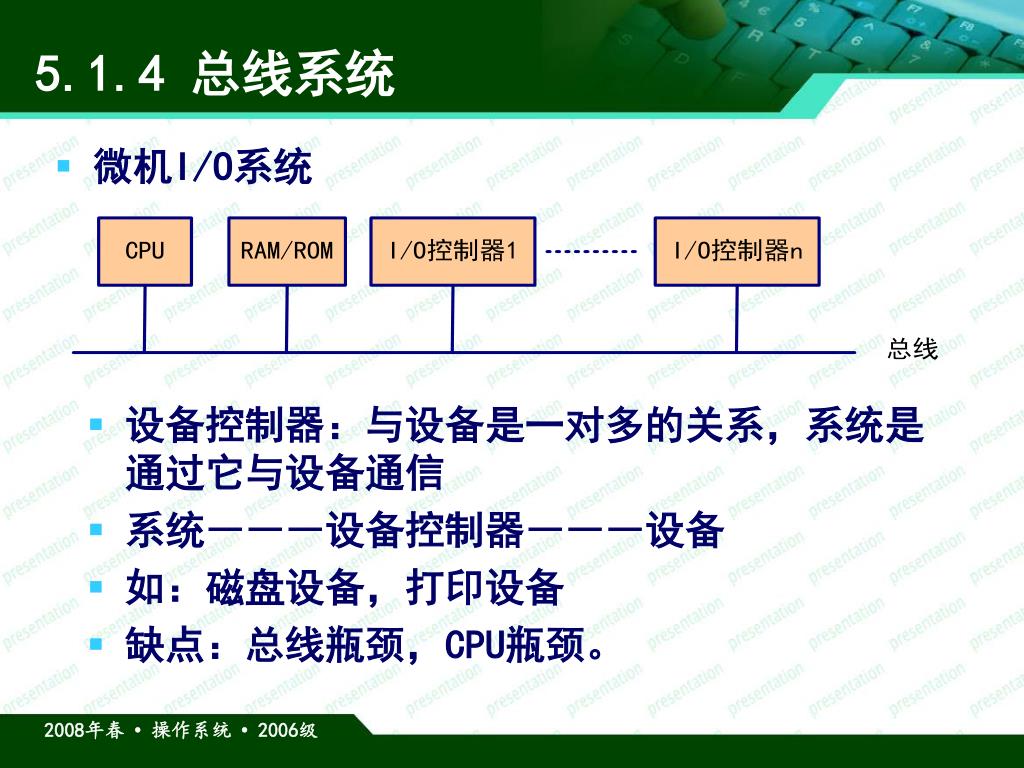

  16. 5.1.4 总线系统 • 微机I/O系统 • 设备控制器：与设备是一对多的关系，系统是通过它与设备通信 • 系统―――设备控制器―――设备 • 如：磁盘设备，打印设备 • 缺点：总线瓶颈，CPU瓶颈。 2008年春 •操作系统 • 2006级

  17. 5.1.4 总线系统 • 主机I/O系统（四级结构） • 计算机―I/O通道―I/O控制器―设备 • I/O通道相当于对总线的扩展，即多总线方式，且通道有一定的智能性，能与CPU并行，解决其负担。 • ISA/EISA/LocalBUS/VESA/PCI • 微机I/O系统 2008年春 •操作系统 • 2006级

  18. 本章主要内容 • I/O系统 • I/O控制方式 • 缓冲管理 • 设备分配 • 设备处理 • 磁盘存储器管理 2008年春 •操作系统 • 2006级

  19. 5.2 I/O控制方式 • 5.2.1 程序I/O方式 （忙—等待方式） • 5.2.2 中断驱动I/O控制方式 • 5.2.3 直接存储器访问DMA I/O控制方式 （用于块设备中） • 5.2.4 I/O通道控制方式 2008年春 •操作系统 • 2006级

  20. 5.2 I/O控制方式 • 四个阶段： • 程序I/O——中断I/O——DMA控制——通道控制。 • 趋势：提高并行度 2008年春 •操作系统 • 2006级

  21. 5.2.1 程序I/O • 查询方式：CPU需花代价不断查询I/O状态 （图5-7a） • CPU资源浪费极大 例：99.9ms+0.1ms=100ms 在5.2.1中99.9在忙等 2008年春 •操作系统 • 2006级

  22. 5.2.1 中断I/O • I/O操作由程序发起，在操作完成时（如数据可读或已经写入，在此之前，该程序可进入等待状态或继续执行）由外设向CPU发出中断，通知该程序。数据的每次读写通过CPU。 • 向I/O发命令——返回——执行其它任务。 • I/O中断产生——CPU转相应中断处理程序。 如：读数据，读完后以中断方式通知CPU，CPU完成数据从I/O——内存 2008年春 •操作系统 • 2006级

  23. 5.2.1 中断I/O • 优点： • 在外设进行数据处理时，CPU不必等待，可以继续执行该程序或其他程序。 • 缺点： • CPU每次处理的数据量少（通常不超过几个字节：从设备控制器中的数据缓冲寄存器中存取数据），只适于数据传输率较低的设备。另外， I/O操作频繁，有可能丢失中断信号。 2008年春 •操作系统 • 2006级

  24. 5.2.3 DMA方式 • 引入 • 中断I/O，CPU“字节”干预一次，即每“字节”传送产生一次中断。 • DMA：由DMA控制器直接控制总线传递数据块。DMA控制器完成从I/O——内存。 • 图5.7c • 组成 • 一组寄存器+控制逻辑（图5.8） • CR（命令/状态）；DR（数据）；MAR（内存地址）； DC（计数） • DMA工作过程（例）： 2008年春 •操作系统 • 2006级

  25. Direct Memory Access 2008年春 •操作系统 • 2006级

  26. 2008年春 •操作系统 • 2006级

  27. DMA 2008年春 •操作系统 • 2006级

  28. DMA 2008年春 •操作系统 • 2006级

  29. DMA 2008年春 •操作系统 • 2006级

  30. 5.2.3 DMA方式 • 由程序设置DMA控制器中的若干寄存器值（如内存始址，传送字节数），然后发起I/O操作，而由后者完成内存与外设的成批数据交换，在操作完成时由DMA控制器向CPU发出中断。 • 优点： • CPU只需干预I/O操作的开始和结束，而其中的数据读写无需CPU控制， CPU与DMA控制器并行工作。适于高速设备。 • 缺点： • 功能比较简单，不能完成较复杂的要求。 2008年春 •操作系统 • 2006级

  31. 中断方式和DMA方式的区别 • 中断方式在数据缓冲寄存器满时发中断请求，而DMA方式在数据全部传送完时发中断请求。 • 中断方式中，数据从数据缓冲寄存器到内存是CPU在进行中断处理时完成的。而DMA方式数据是直接在DMA控制下完成的。 2008年春 •操作系统 • 2006级

  32. 5.2.4 I/O通道控制方式 • DMA方式： • 对需多离散块的读取仍需要多次中断。 • 通道方式： • CPU只需给出以下信息，通道程序就可完成一组块操作 • 通道程序首址 • 要访问I/O设备 2008年春 •操作系统 • 2006级

  33. 本章主要内容 • I/O系统 • I/O控制方式 • 缓冲管理 • 设备分配 • 设备处理 • 磁盘存储器管理 2008年春 •操作系统 • 2006级

  34. 5.3 缓冲管理 • 5.3.1 缓冲的引入 • 5.3.2 单缓冲和双缓冲 • 5.3.3 循环缓冲 • 5.3.4 缓冲池（Buffer Pool） 2008年春 •操作系统 • 2006级

  35. 5.3 缓冲管理 • 目的： • 组织管理、分配、释放buffer • 5.3.1 引入 • 缓和CPU和I/O设备间速度不匹配的矛盾。 如：计算——打印buffer——打印 • 减少对CPU的中断频率 如：buffer越大，“buffer满”信号发生频率越低。 • 提高CPU和I/O并行性 2008年春 •操作系统 • 2006级

  36. 缓冲的分类 • 单方向缓冲： • 单缓冲：一个缓冲区，CPU和外设轮流使用，一方处理完之后接着等待对方处理。 • 双缓冲：两个缓冲区，CPU和外设都可以连续处理而无需等待对方。要求CPU和外设的速度相近。 • 循环缓冲：多个缓冲区，CPU和外设的处理速度可以相差较大。 • 双方向缓冲 • 缓冲池 2008年春 •操作系统 • 2006级

  37. 5.3.2 缓冲管理－单缓冲 • 由于C和T可并行，M和C或M和T不能并行，因此处理一块数据时间： Max(C,T)+M • 用户进程何时阻塞？ 2008年春 •操作系统 • 2006级

  38. 5.3.2 缓冲管理－双缓冲 • 效率有所提高，且进一步平滑了传输峰值。 • 系统处理一块数据的时间约为： • MAX(C,T) • 收发可双向同时传送。（图5－13） 2008年春 •操作系统 • 2006级

  39. 5.3.3 缓冲管理－循环多缓冲 • 类型： • R:空缓冲；G：满缓冲；C：当前缓冲 2008年春 •操作系统 • 2006级

  40. 循环多缓冲的使用 • nextg：指示下一个应取数据的buf • nexti：指示下一个空buf. • Getbuf： • 取nextg对应缓冲区提供使用，将Nextg置为空， Nextg=（Nextg+1）Mod N • 将Nexti对应缓冲区提供使用，将Nexti置为满， Nexti=（Nexti+1）Mod N • Releasebuf: • 若C满，则改为G • 若C空，则改为R 2008年春 •操作系统 • 2006级

  41. 循环多缓冲的同步问题 • Nexti 追上Nextg： 表示输入速度>输出速度，全部buf满， 这时输入进程阻塞 • Nextg追上Nexti： 输入速度<输出速度，全部buf空， 这时输出进程阻塞。 2008年春 •操作系统 • 2006级

  42. 5.3.4 缓冲管理－缓冲池 • 缓冲池：系统提供的公用缓冲 • 组成： • 3个队列： • 空缓冲队列emq • 输入队列inq • 输出队列outq • 四个工作缓冲区： • hin：收容输入数据 • sin：提取输入数据 • hout：收容输出数据 • sout：提取输出数据 2008年春 •操作系统 • 2006级

  43. 5.3.4 缓冲管理－缓冲池 • 四种工作方式 • 1.收容输入 • 2.提取输入 • 3.收容输出 • 4.提取输出 2008年春 •操作系统 • 2006级

  44. 5.3.4 缓冲管理－缓冲池 1.hin=getbuf(emq); putbuf(inq,hin) 2.sin=getbuf(inq); 计算； putbuf(emq,sin) 3.hout=getbuf(emq); putbuf(outq, hout) 4.sout=getbuf(outq);输出；putbuf(emq,sout) 2008年春 •操作系统 • 2006级

  45. 5.3.4 缓冲管理－缓冲池 Getbuf和Putbuf过程 Getbuf(type) Begin wait(RS(type)); wait(MS(type)); B(number):=takebuf(type); signal(MS(type)); end Putbuf(type) Begin wait(MS(type)); addbuf(type,number); signal(MS(type)); signal(RS(type)); end 2008年春 •操作系统 • 2006级

  46. 本章主要内容 • I/O系统 • I/O控制方式 • 缓冲管理 • 设备分配 • 设备处理 • 磁盘存储器管理 2008年春 •操作系统 • 2006级

  47. 设备管理的目的 • 提高效率： • 提高I/O访问效率，匹配CPU和多种不同处理速度的外设 • 方便使用： • 方便用户使用，对不同类型的设备统一使用方法，协调对设备的并发使用 • 方便控制： • 方便OS内部对设备的控制：增加和删除设备，适应新的设备类型 2008年春 •操作系统 • 2006级

  48. 设备管理的功能 • 提供设备使用的用户接口： • 命令接口和编程接口 • 设备分配和释放： • 使用设备前，需要分配设备和相应的通道、控制器。 • 设备的访问和控制： • 包括并发访问和差错处理。 • I/O缓冲和调度： • 目标是提高I/O访问效率 2008年春 •操作系统 • 2006级

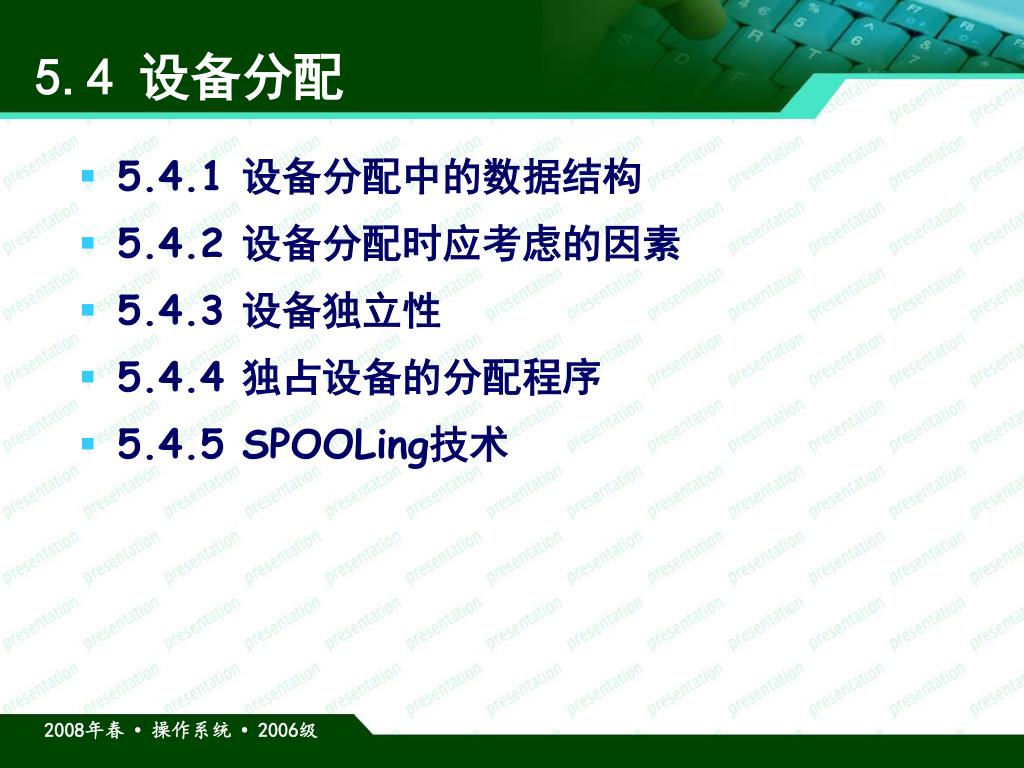

  49. 5.4 设备分配 • 5.4.1 设备分配中的数据结构 • 5.4.2 设备分配时应考虑的因素 • 5.4.3 设备独立性 • 5.4.4 独占设备的分配程序 • 5.4.5 SPOOLing技术 2008年春 •操作系统 • 2006级

  50. 5.4 设备分配 • 包括：对设备、设备控制器、通道的分配 • 5.4.1 数据结构 • 设备控制表DCT • 控制器控制表（COCT） • 通道表（CHCT） • 系统设备表（SDT）图5-17 SDT:记录了系统中全部设备及其驱动程序地址。 2008年春 •操作系统 • 2006级
