1. 网路分析仪 （基础）

2. 何为网路分析仪? 网路分析仪是、使用自身的信号源来量测 电子零件、电缆线、接头等电気特性的仪器 被测定物 信号源 ◎ ◎ 电子回路・部品 测定部 ◎ ◎ 　基准信号 変化量的测定 输出 输入

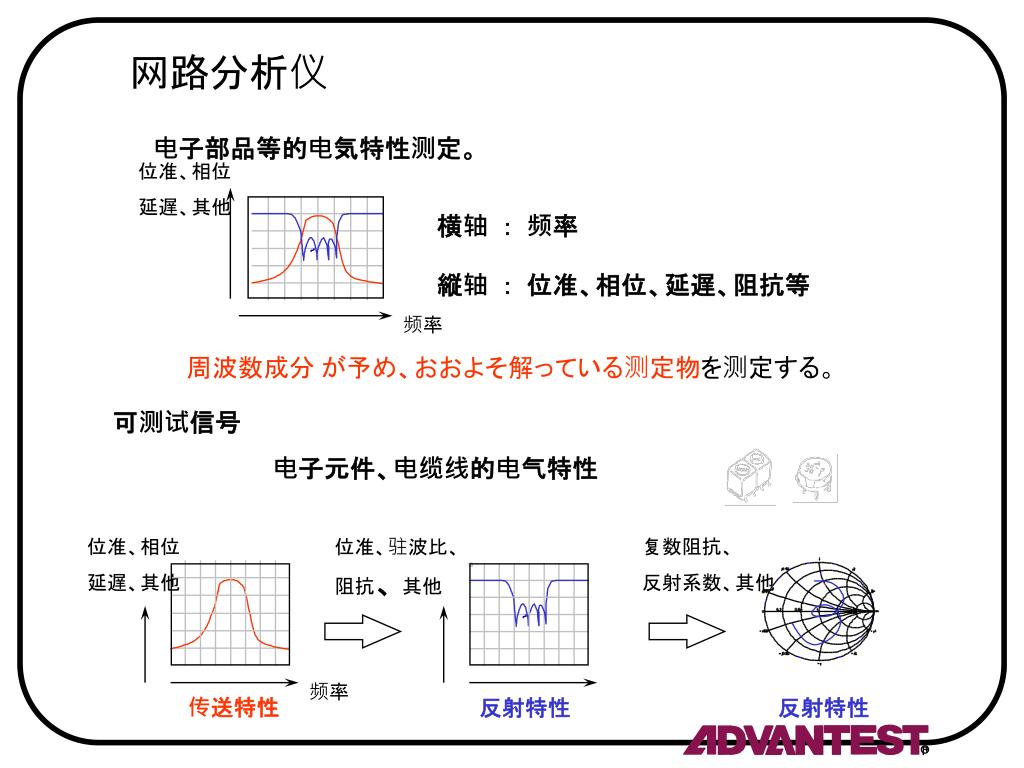

3. 网路分析仪 电子部品等的电気特性测定。 位准、相位 延遅、其他 横轴 ： 频率 縦轴 ： 位准、相位、延遅、阻抗等 频率 周波数成分 が予め、おおよそ解っている测定物を测定する。 可测试信号 电子元件、电缆线的电气特性 位准、相位 延遅、其他 位准、驻波比、阻抗、 其他 复数阻抗、 反射系数、其他 频率 传送特性 反射特性 反射特性

4. a R 3 7 6 5 A N E T W O R K A N A L Y Z E R 入力 - S O U R C E B C H 和频谱分析仪有何不同 频谱分析仪 可测试外来电波 网路分析仪 不能测试外来电波。 外来电波 外来电波

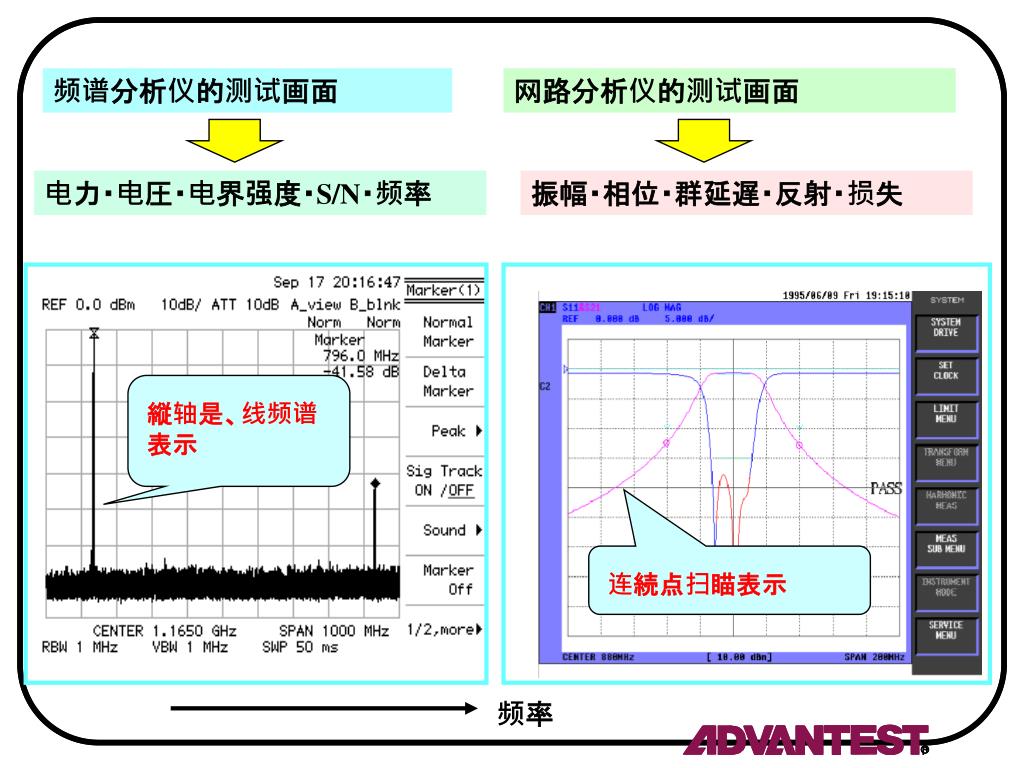

5. 频谱分析仪的测试画面 网路分析仪的测试画面 电力・电圧・电界强度・S/N・频率 振幅・相位・群延遅・反射・损失 縦轴是、线频谱表示 连続点扫瞄表示 频率

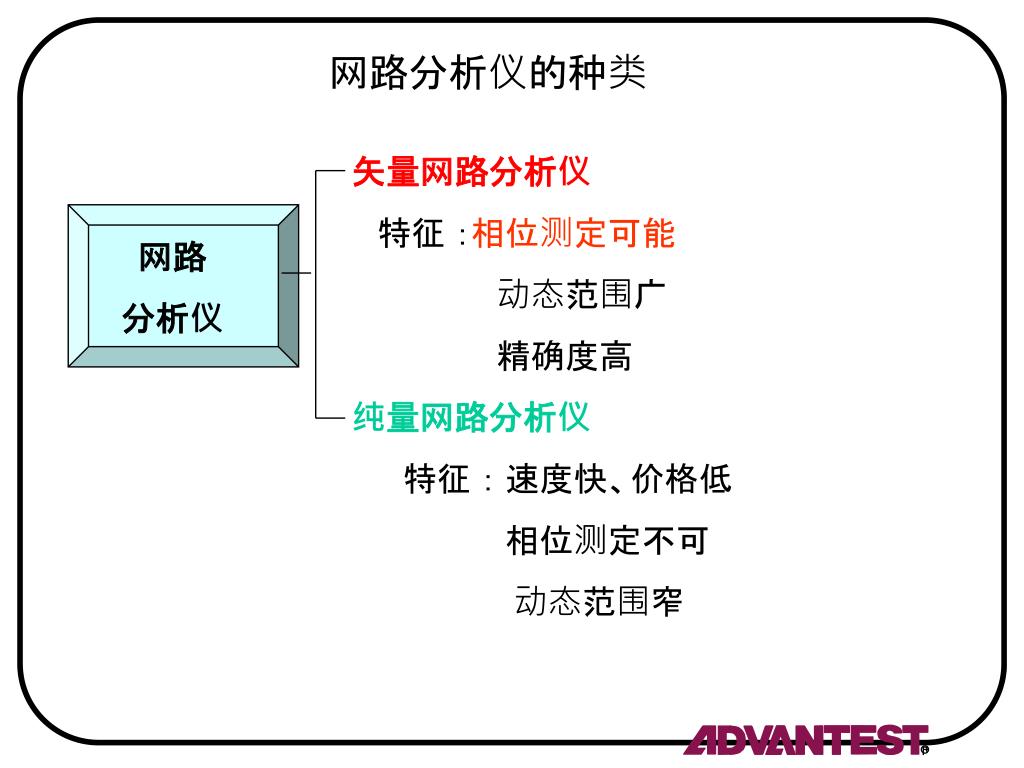

6. 网路分析仪的种类 矢量网路分析仪 特征 ：相位测定可能 动态范围广 精确度高 纯量网路分析仪 特征 ： 速度快、价格低 相位测定不可 动态范围窄 网路 分析仪

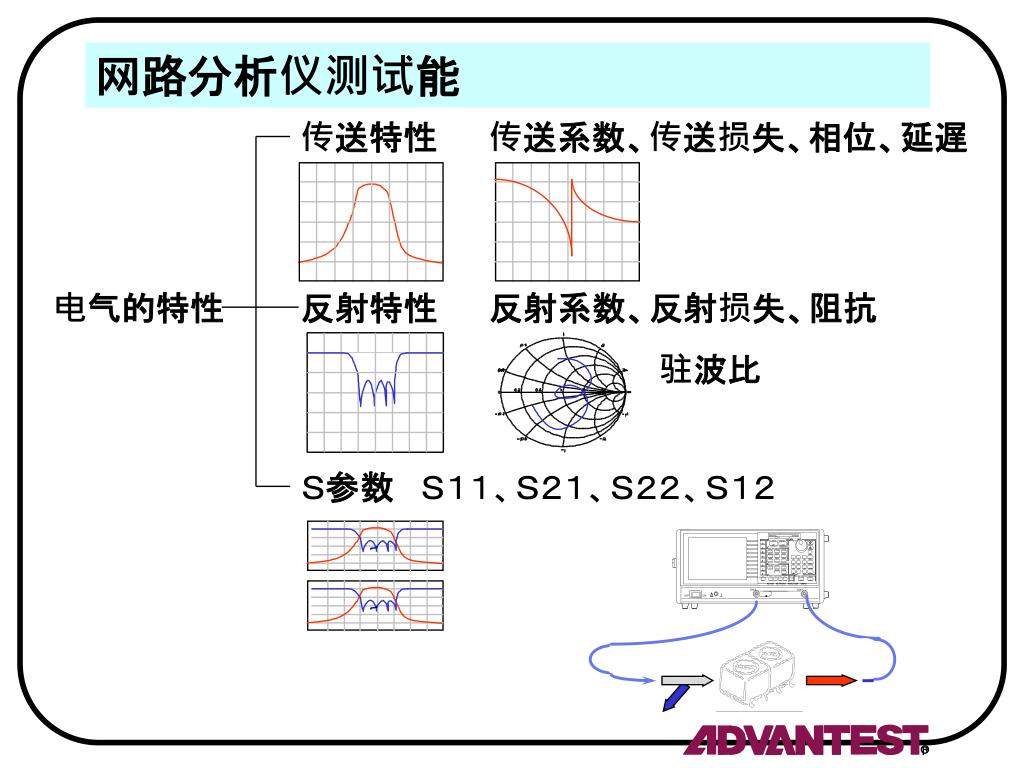

7. 网路分析仪测试能 传送特性 传送系数、传送损失、相位、延遅 电气的特性 反射特性 反射系数、反射损失、阻抗 驻波比 Ｓ参数 Ｓ１１、Ｓ２１、Ｓ２２、Ｓ１２

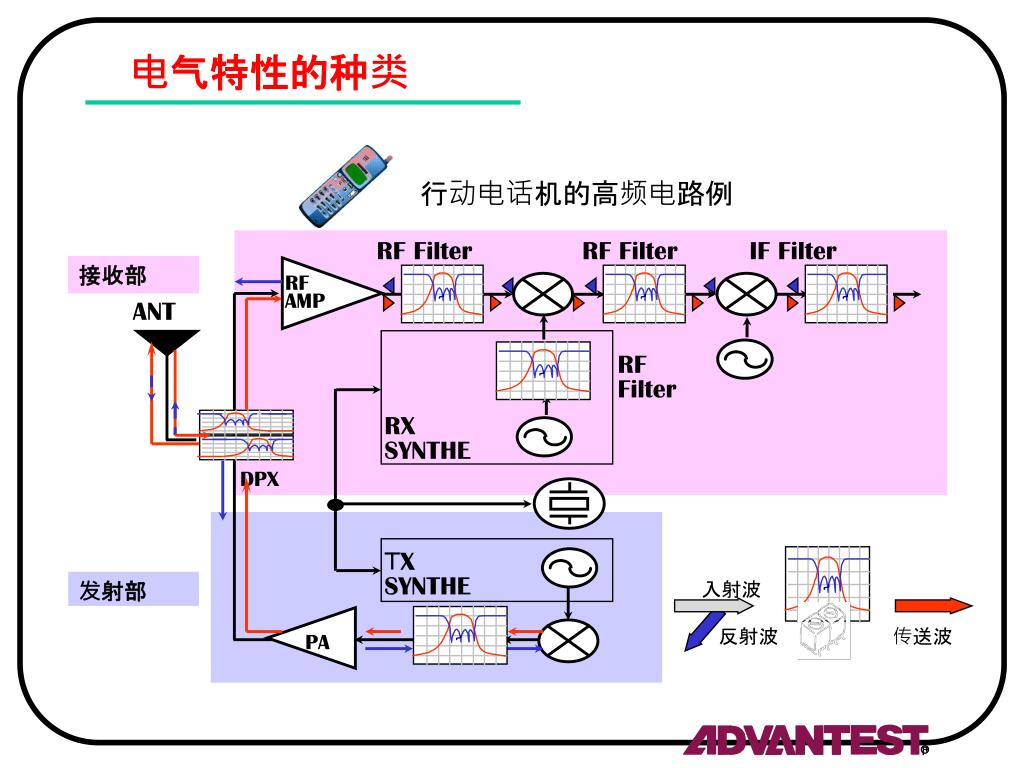

8. 电气特性的种类 行动电话机的高频电路例 RF Filter RF Filter IF Filter 接收部 RF AMP ANT RF Filter RX SYNTHE DPX ＴX SYNTHE 发射部 入射波 反射波 传送波 PA

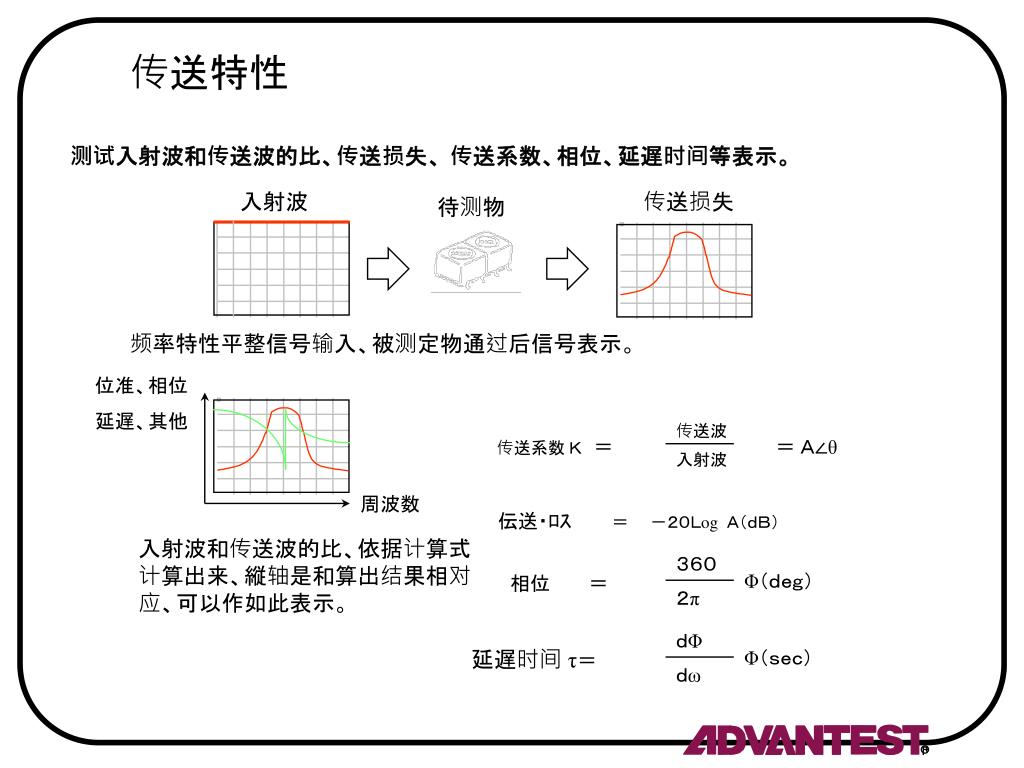

9. 传送特性 测试入射波和传送波的比、传送损失、 传送系数、相位、延遅时间等表示。 入射波 传送损失 待测物 频率特性平整信号输入、被测定物通过后信号表示。 位准、相位 延遅、其他 传送波 传送系数 Ｋ＝ ＝ Ａ∠θ 入射波 周波数 伝送・ﾛｽ ＝ －２０Ｌog Ａ（ｄＢ） 入射波和传送波的比、依据计算式计算出来、縦轴是和算出结果相对应、可以作如此表示。 ３６０ 相位 ＝ Φ（ｄｅｇ） ２π ｄΦ 延遅时间 τ＝ Φ（ｓｅｃ） ｄω

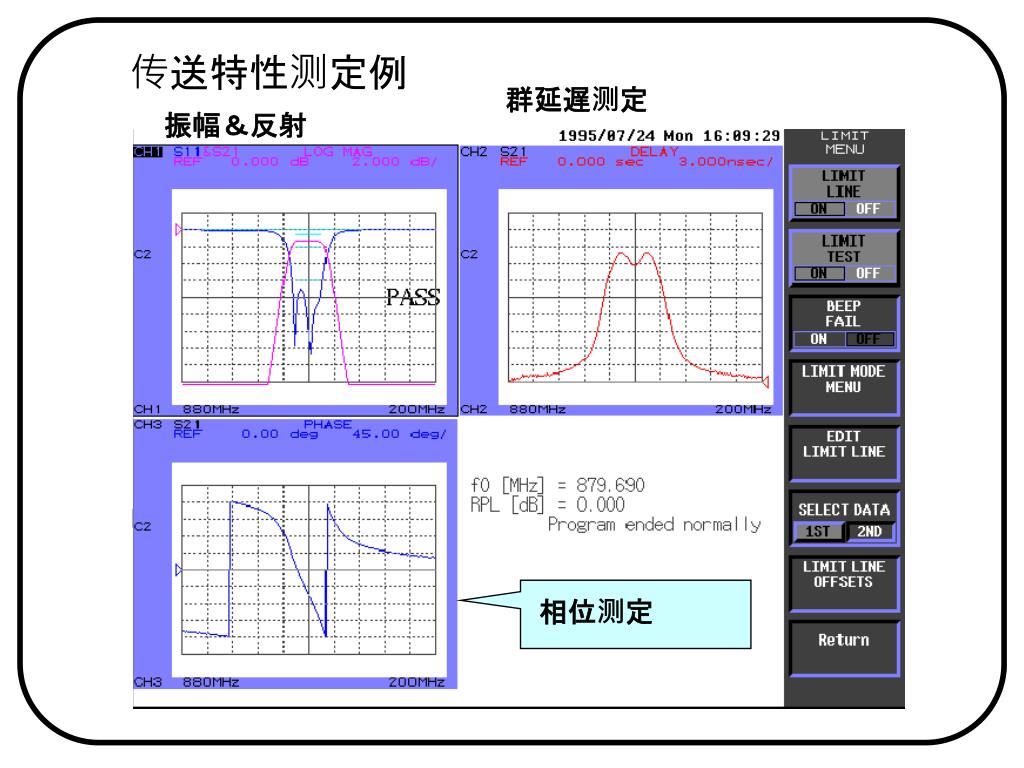

10. 传送特性测定例 群延遅测定 振幅＆反射 ＬＯＧＭＡＧ ＰＨＡＳＥ ＤＥＬＡＹ 相位测定

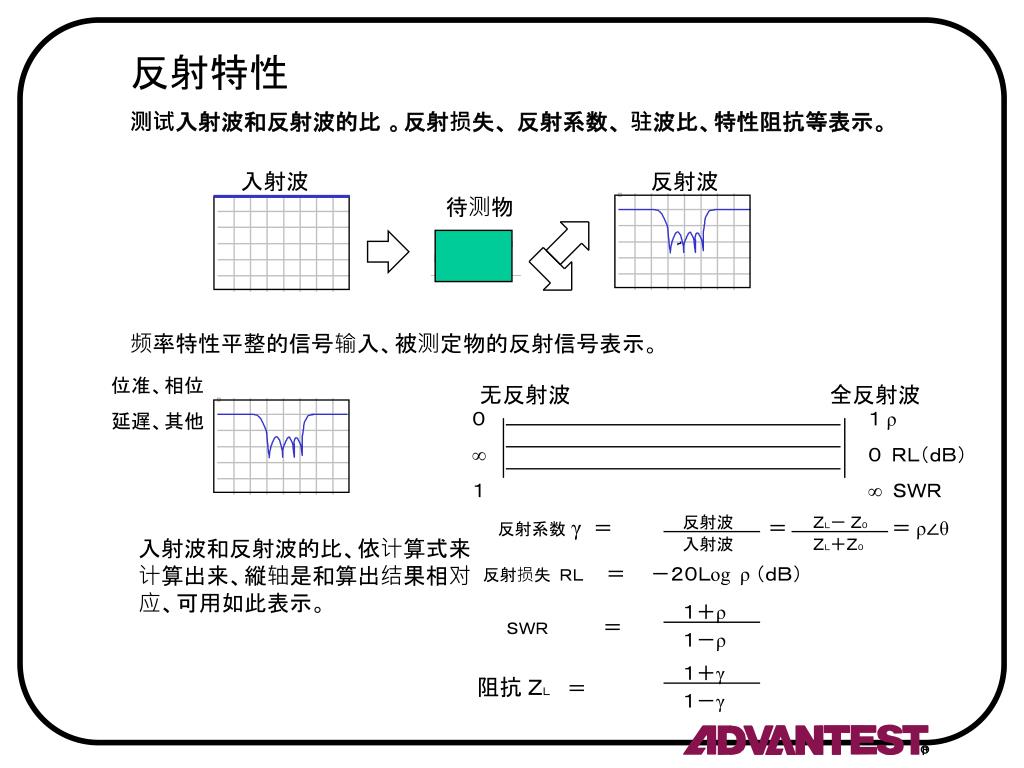

11. 无反射波 全反射波 ０ ∞ １ １ ρ ０ ＲＬ（ｄＢ） ∞ ＳＷＲ 反射波ＺＬ－ Ｚ０ 反射系数γ ＝ ＝ ＝ ρ∠θ 入射波ＺＬ＋Ｚ０ 反射损失 ＲＬ＝ －２０Ｌog ρ （ｄＢ） １＋ρ ＳＷＲ ＝ １－ρ １＋γ 阻抗 ＺＬ＝ １－γ 反射特性 测试入射波和反射波的比。反射损失、 反射系数、 驻波比、特性阻抗等表示。 入射波 反射波 待测物 频率特性平整的信号输入、被测定物的反射信号表示。 位准、相位 延遅、其他 入射波和反射波的比、依计算式来计算出来、縦轴是和算出结果相对应、可用如此表示。

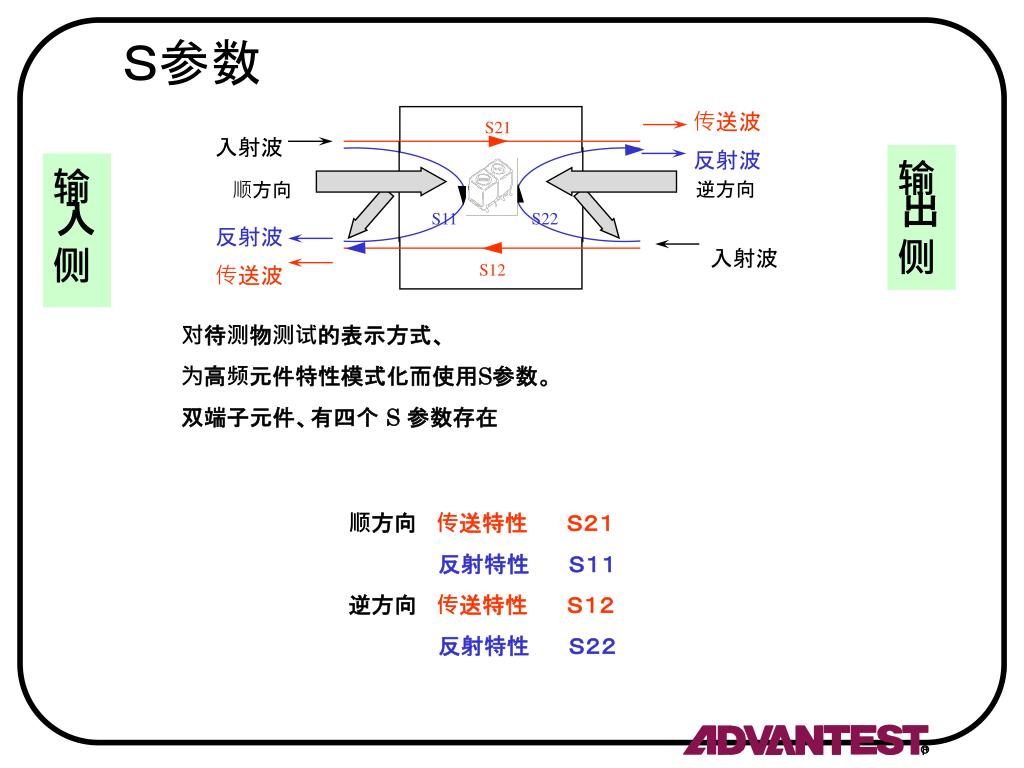

12. 传送波 S21 入射波 反射波 逆方向 顺方向 S11 S22 反射波 入射波 S12 传送波 Ｓ参数 输出侧 输入侧 对待测物测试的表示方式、 为高频元件特性模式化而使用S参数。 双端子元件、有四个 S 参数存在 顺方向 传送特性 Ｓ２１ 反射特性 Ｓ１１ 逆方向 传送特性 Ｓ１２ 反射特性 Ｓ２２

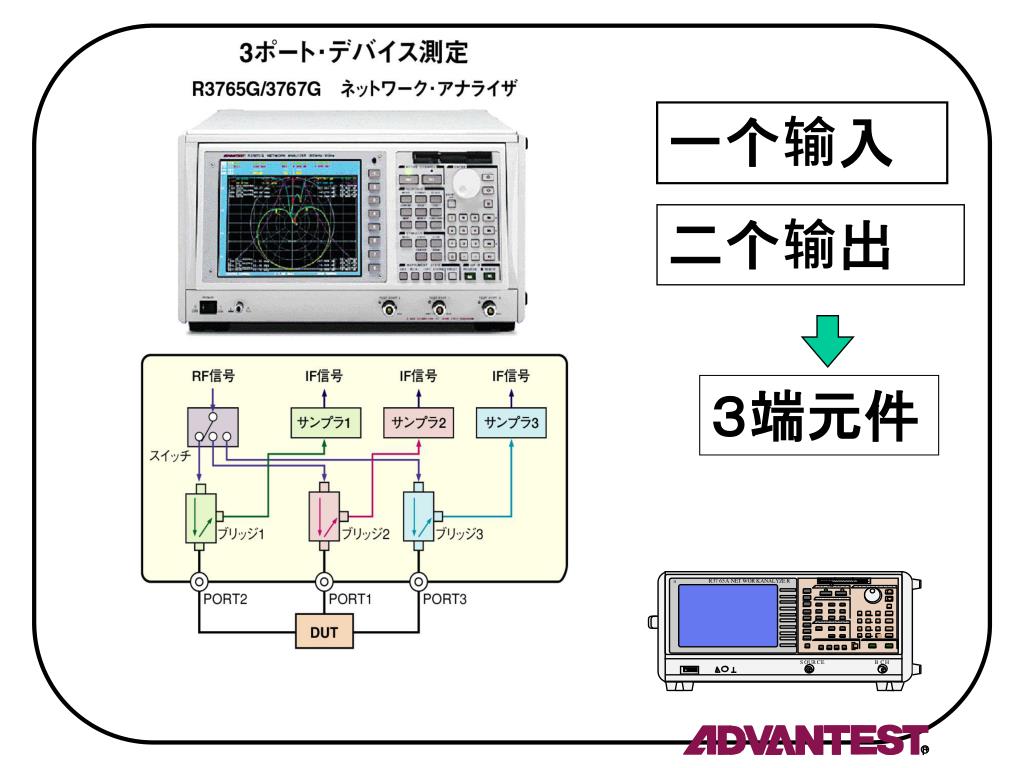

13. a R 3 7 6 5 A N E T W O R K A N A L Y Z E R - S O U R C E B C H 一个输入 二个输出 ３端元件

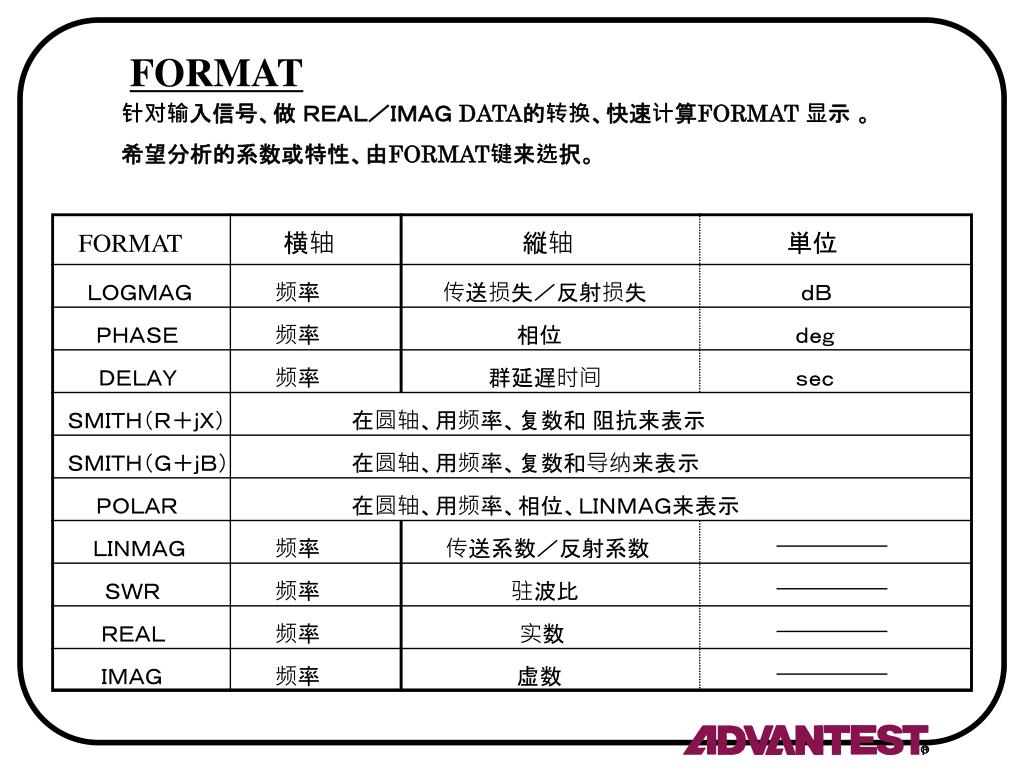

14. FORMAT 针对输入信号、做 ＲＥＡＬ／ＩＭＡＧDATA的转换、快速计算FORMAT 显示 。 希望分析的系数或特性、由FORMAT键来选択。 FORMAT 横轴 縦轴 単位 ＬＯＧＭＡＧ 频率 传送损失／反射损失 ｄＢ ＰＨＡＳＥ 频率 相位 ｄｅｇ ＤＥＬＡＹ 频率 群延遅时间 ｓｅｃ ＳＭＩＴＨ（Ｒ＋ｊＸ） 在圆轴、用频率、复数和阻抗来表示 ＳＭＩＴＨ（Ｇ＋ｊＢ） 在圆轴、用频率、复数和导纳来表示 ＰＯＬＡＲ 在圆轴、用频率、相位、ＬＩＮＭＡＧ来表示 ＬＩＮＭＡＧ 频率 传送系数／反射系数 ＳＷＲ 频率 驻波比 ＲＥＡＬ 频率 实数 ＩＭＡＧ 频率 虚数

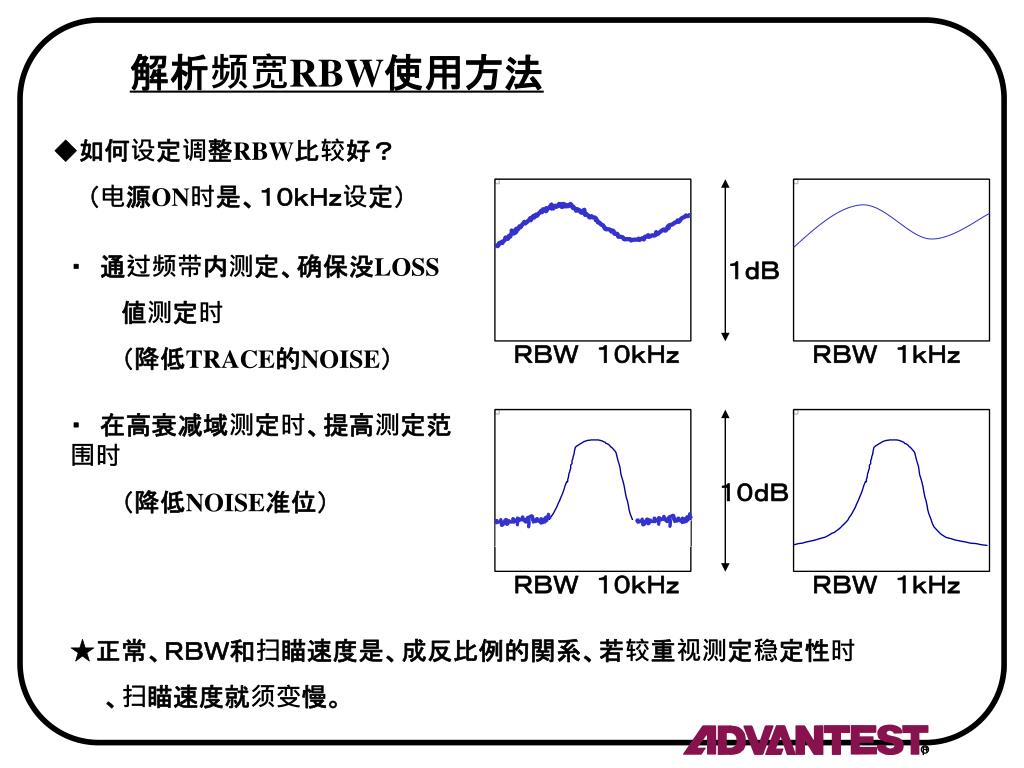

15. 解析频宽RBW使用方法 ◆如何设定调整RBW比较好？ 　　（电源ON时是、１０ｋＨｚ设定） ・　通过频带内测定、确保没LOSS 　　　値测定时 　　　（降低TRACE的NOISE） １ｄＢ ＲＢＷ　１０ｋＨｚ ＲＢＷ　１ｋＨｚ ・　在高衰减域测定时、提高测定范围时 　　　（降低NOISE准位） １０ｄＢ ＲＢＷ　１０ｋＨｚ ＲＢＷ　１ｋＨｚ ★正常、ＲＢＷ和扫瞄速度是、成反比例的関系、若较重视测定稳定性时 　　、扫瞄速度就须变慢。

16. 校正(CAL) CAL、 为了被测定物的特性能做正确测定 测试系统的误差要因必须有除去的机能。 如何校正比较好 呢？

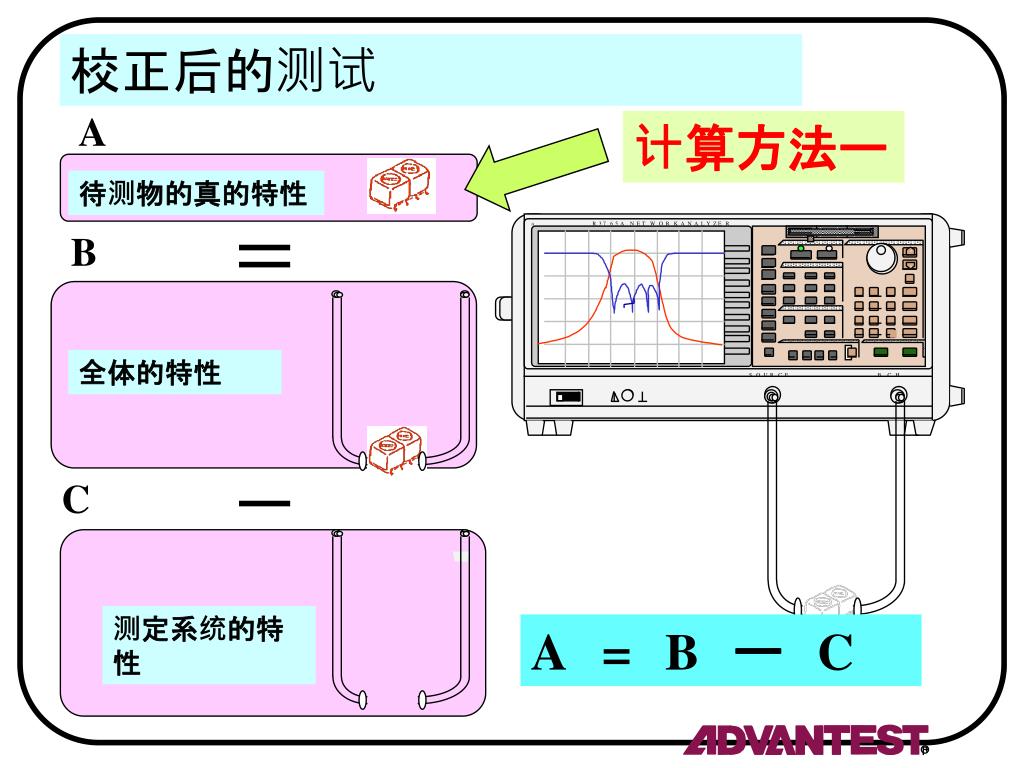

17. a R 3 7 6 5 A N E T W O R K A N A L Y Z E R - S O U R C E B C H 校正后的测试 A 计算方法ー 待测物的真的特性 B 全体的特性 C 测定系统的特性 A=B　ー　C

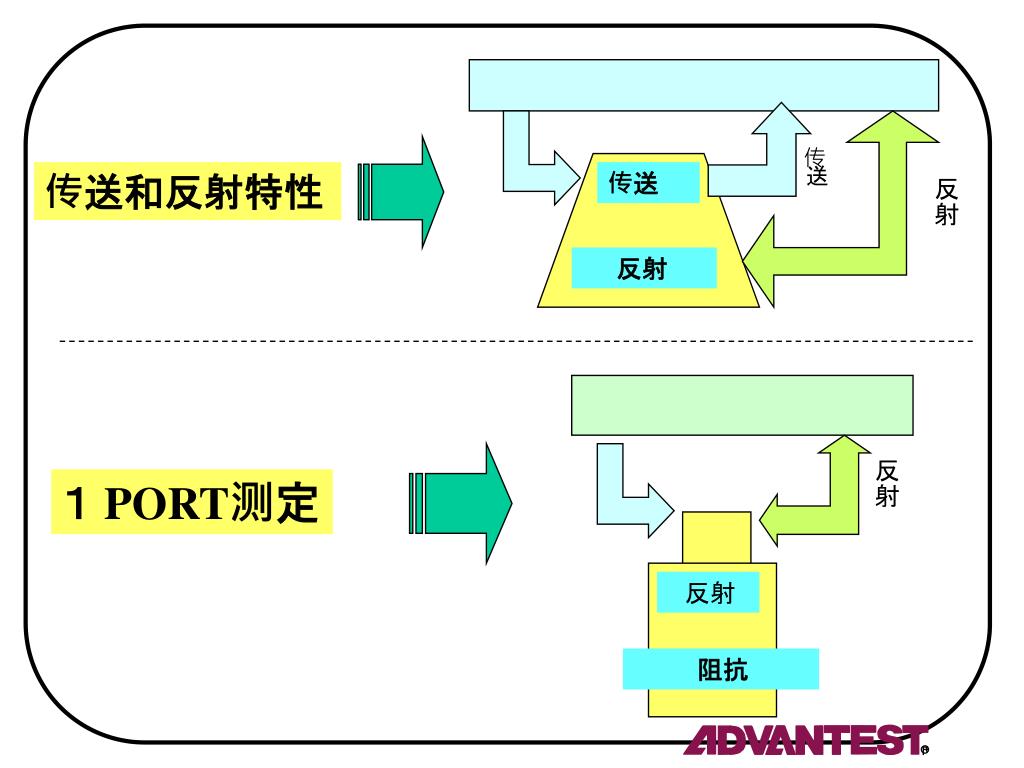

18. 传送 传送和反射特性 传送 反射 　　反射 反射 １PORT测定 　反射 阻抗

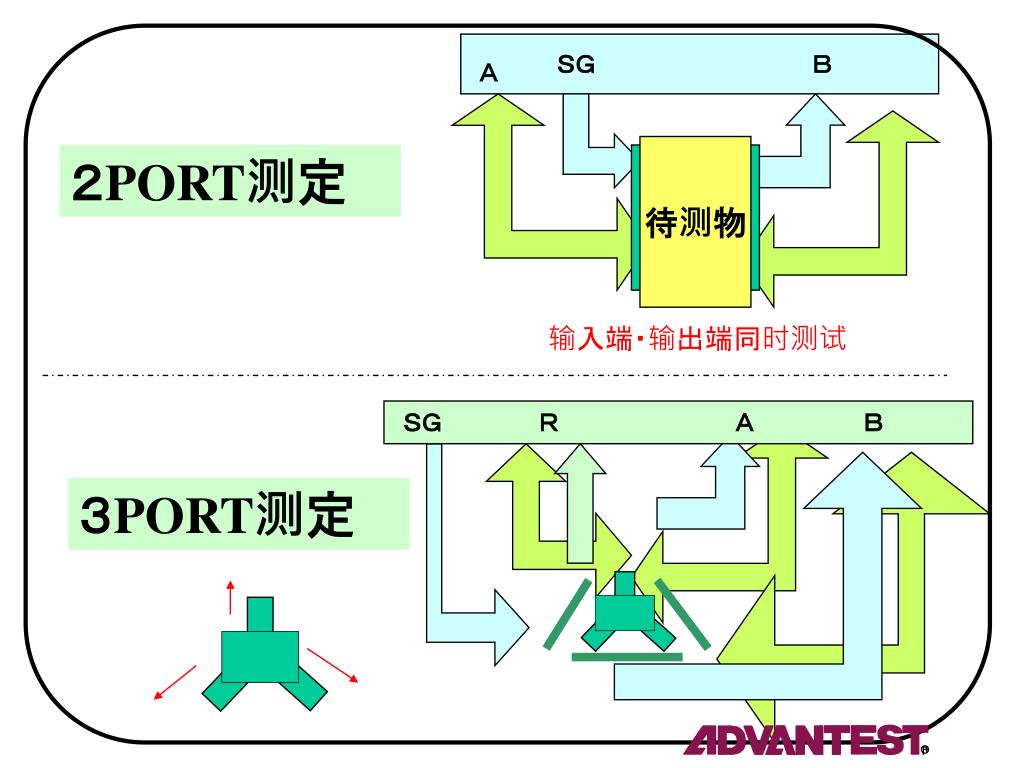

19. ＳＧ 　Ｂ Ａ 待测物 ２PORT测定 输入端・输出端同时测试 ＳＧ 　Ｒ 　Ａ Ｂ ３PORT测定

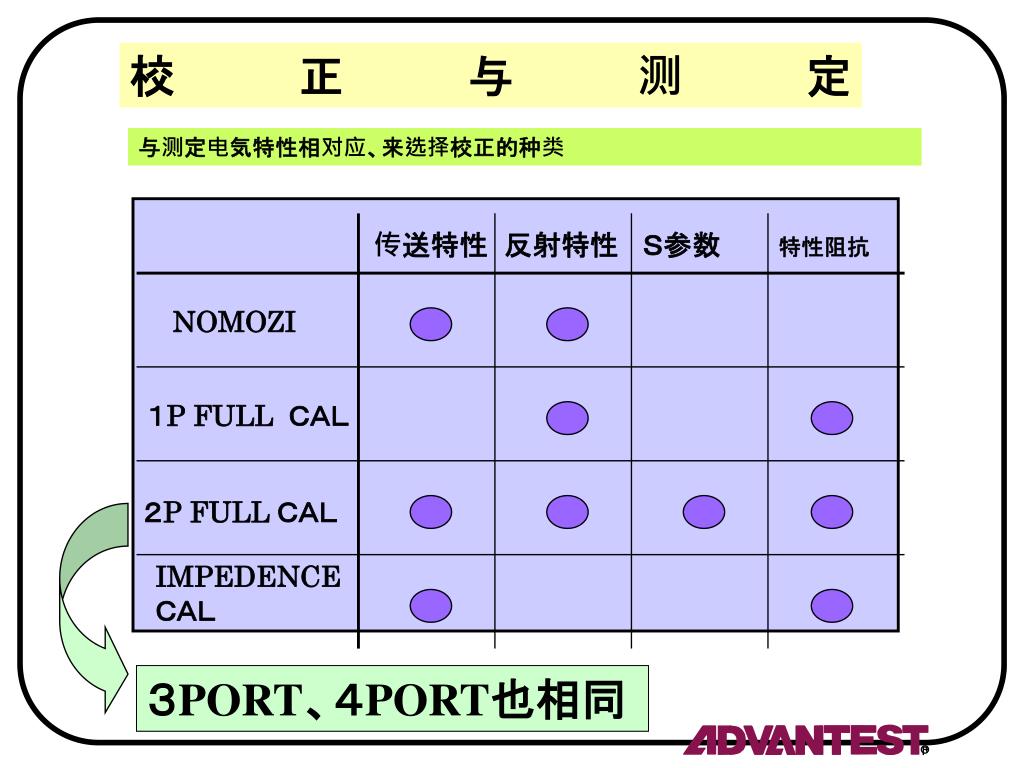

20. 校正与测定 与测定电気特性相对应、来选择校正的种类 传送特性 反射特性 Ｓ参数特性阻抗 NOMOZI １P FULL ＣＡＬ ２P FULL ＣＡＬ IMPEDENCE ＣＡＬ ３PORT、４PORT也相同

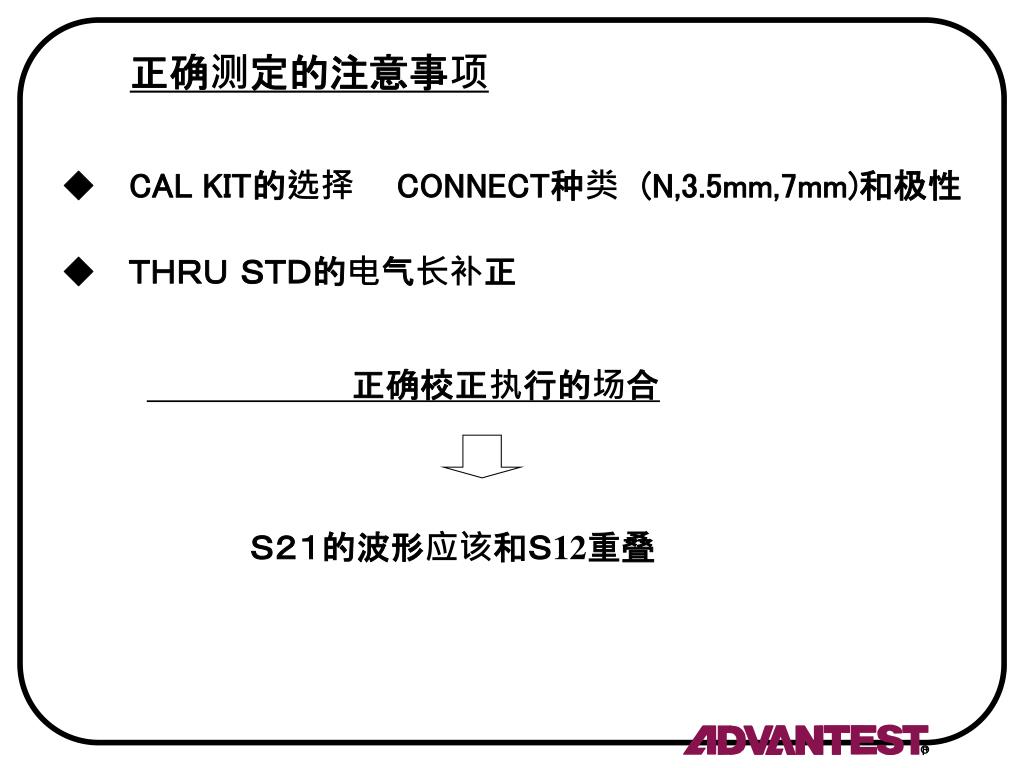

21. 正确测定的注意事项 ◆　 CAL KIT的选择 CONNECT种类　(N,3.5mm,7mm)和极性 ◆　 ＴＨＲＵ ＳＴＤ的电气长补正 正确校正执行的场合 Ｓ２１的波形应该和Ｓ12重叠

22. 正确测定的注意事项 ★CAL ＫＩＴ选择错误时的波形 实际的CAL KIT : 3.5mm 被选择的CAL KIT: N50(Female)

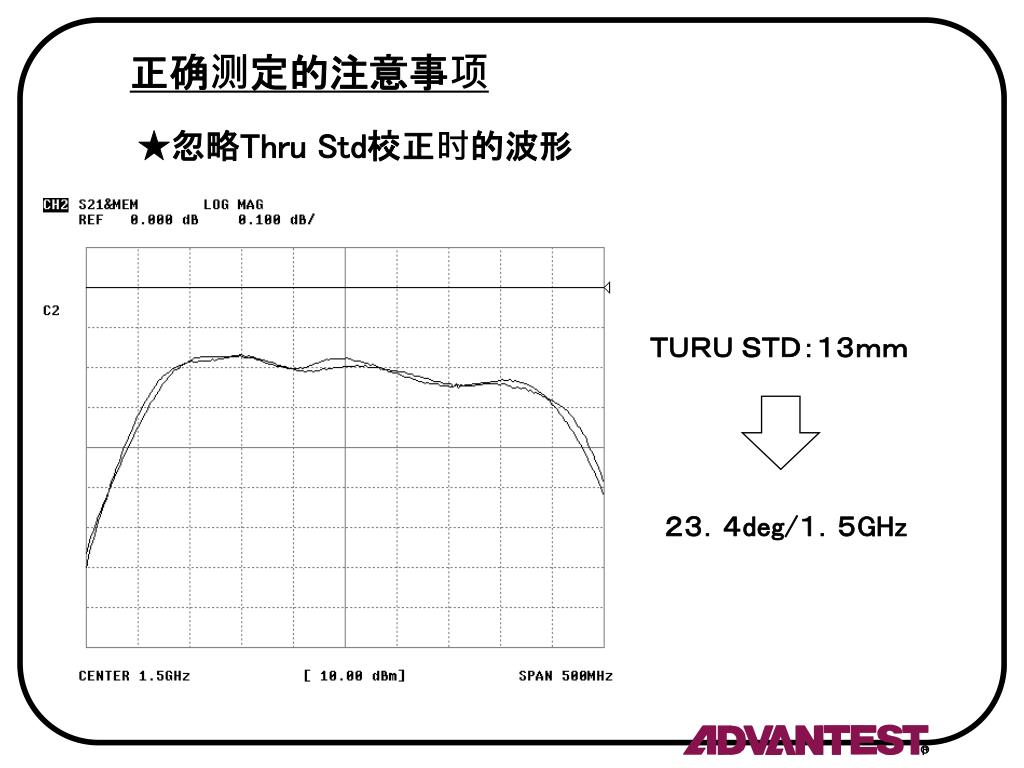

23. 正确测定的注意事项 ★忽略Thru Std校正时的波形 ＴＵＲＵ ＳＴＤ：１３ｍｍ ２３．４deg/１．５GHz

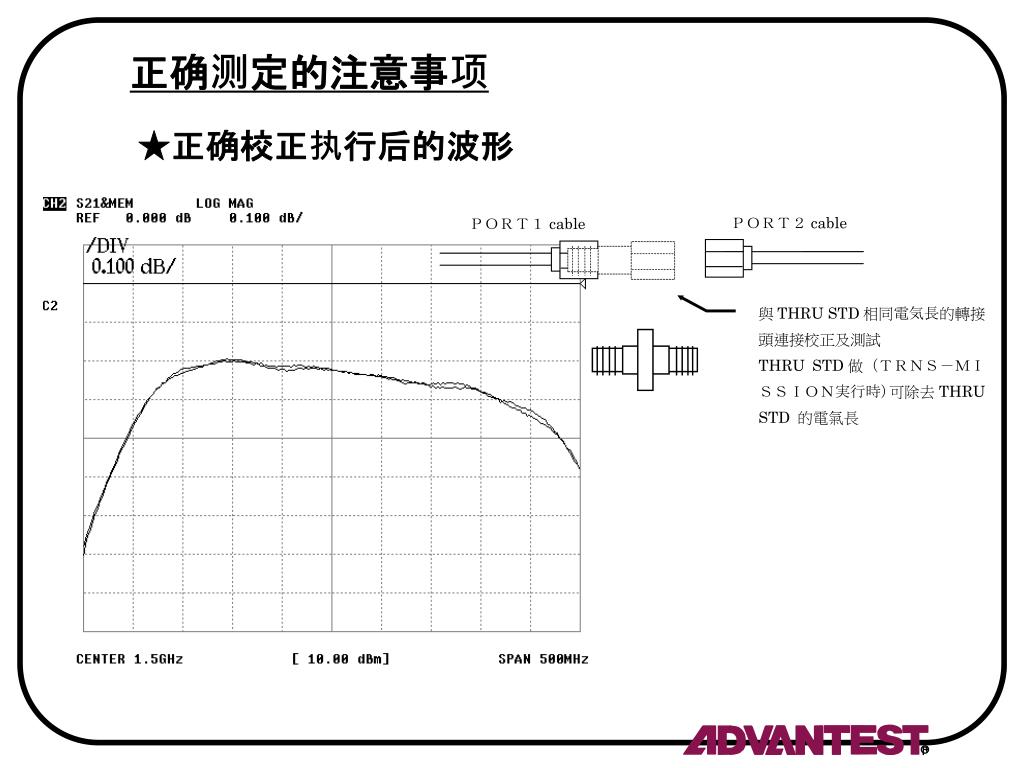

24. 正确测定的注意事项 ★正确校正执行后的波形
