  1. NTFS

  2. Wymagania • Przechowywanie danych • NTFS stosuje model transaction-processing dla przechowywania i dostępu do danych • Wszystkie operacje zapisu są traktowane jako atomowe • Operacje mają właściwości ACID: Atomicity, Consistency, Isolation, Durability

  3. Wymagania - cd • Bezpieczeństwo • Oparte o model bezpieczeństwa Windows NT • Każdy otwarty plik jest traktowany jako obiekt z deskryptorem bezpieczeństwa zapisanym na dysku jako część pliku • Windows NT sprawdza, czy proces ma prawo dostępu do pliku przed jego otwarciem

  4. Wymagania - cd • Redundantność danych i odporność na awarię • Odporność na awarię zapewnia warstwowy model sterowników (HAL) Windows NT • NTFS komunikuje się ze sterownikiem dysku sztywnego bezpośrednio poprzez sterownik tolerancji awarii (fault tolerant). Implementuje on kopie lustrzaną (mirroring, RAID 0) oraz przeplot z kontrolą parzystości (striping with parity, RAID 5)

  5. Wymagania - cd • Duże dyski, duże pliki • NTFS wykorzystuje adresy 64-bitowe do adresowania klastrów, co zapewnia rozróżnienie 264 klastrów o rozmiarze do 64 kB każdy • Każdy plik może zawierać do 264 bajtów danych

  6. Wymagania - cd • Dodatkowo • Wielostrumieniowość • Nazwy plików wykorzystujące symbole unikodu • Spójna indeksacja atrybutów plików • Dynamiczna realokacja danych z klastrów uszkodzonych (bad-cluster remapping, hot fix)

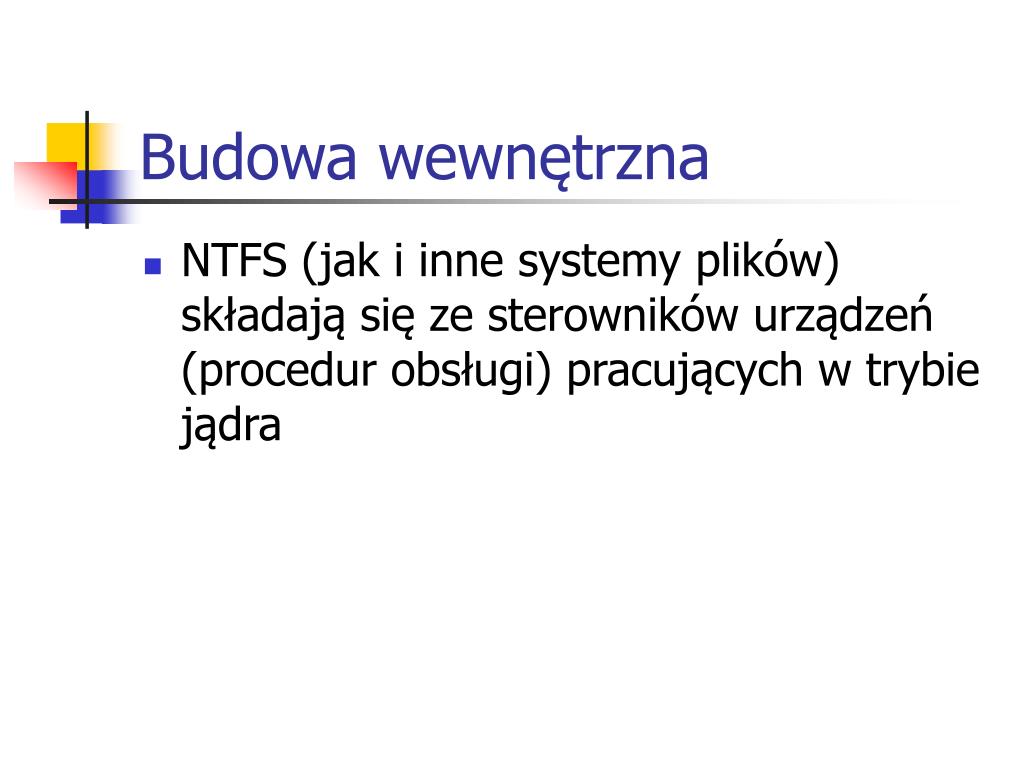

  7. Budowa wewnętrzna • NTFS (jak i inne systemy plików) składają się ze sterowników urządzeń (procedur obsługi) pracujących w trybie jądra

  8. Budowa wewnętrzna-schemat

  9. Sterownik NTFS • Współpracuje z trzema innymi komponentami Windows NT • Log file service – obsługuje dziennik zapisów na dysku • Cache manager – obsługuje pamięć podręczną dla całego systemu plików • Virtual memory manager – wykorzystywany przez sterownik dysku np.. wtedy, gdy dane dane z pliku nie znajdują się w pamięci podręcznej

  10. NTFS i komponenty

  11. Plik w NTFS • Wykorzystując model obiektów Windows NT NTFS traktuje każdy plik jako obiekt • Pozwala to zarządzać plikiem wykorzystując zarządcę obiektów (object manager)

  12. Struktura NTFS

  13. Struktura dyskowa • Wolumen – logiczna partycja dysku, utworzona podczas formatowania dysku lub część dysku przeznaczona dla NTFS • Dysk może zawierać jeden lub więcej wolumenów, wolumen może rozciągać się na wiele dysków • Wolumen zawiera wszystkie dane systemu plików (pliki, katalogi, ...)

  14. Struktura dyskowa-przykład

  15. Klaster • Podstawowa jednostka przechowująca dane alokowana przez system plików • Rozmiar 0.5-4.0 kB • Rozmiar klastra jest całkowitą wielokrotnością (zawsze potęga liczby 2) rozmiaru sektora

  16. Klaster i sektor

  17. Numeracja klastrów • NTFS wykorzystuje logiczny numer klastra (LCN) oraz wirtualny numer klastra (VCN) • LCN numeruje klastry wolumenu od jego początku do końca (0...m) • VCN numeruje klastry przechowujące informacje danego pliku

  18. Nadrzędna tablica plików Master file table(MFT) • NTFS wszystkie dane, włącznie z metadanymi, przechowuje w plikach • MFT jest zaimplementowana jako tablica rekordów. Każdy rekord opisuje dokładnie jeden plik z tablicą MFT włącznie • Metaplik zawiera informacje wykorzystywane do implementacji struktury systemu plików

  19. MFT • NTFS znajduje fizyczny adres rekordu tablicy MFT z pliku rozruchowego podczas montowania wolumenu • Z MFT odczytywane są rekordy opisujące metapliki

  20. Plik metadanych NTFS • MFT • Kopia MFT • Plik dziennika (odtwarzanie danych) • Katalog główny • Plik bitmapy (stan alokacji wolumenu) • Plik rozruchowy (kod bootstrap) • Plik klastrów uszkodzonych • Plik wolumenu (nazwa wolumenu, wersja NTFS) • Tablica definicji atrybutów

  21. Odwołania do plików • NTFS adresuje pliki odwołaniem o długości 64 bitów • Odwołanie składa się z liczby sekwencji (16 bitów) i numeru pliku • Numer pliku określa pozycję rekordu opisującego plik w MFT

  22. Rekord MFT • W NTFS plik jest parą atrybuty/wartość • Plik atrybutów jest przechowywany jako oddzielny strumień bajtów wewnątrz właściwego pliku • NTFS zapewnia podstawowe operacje dla strumienia atrybutów (tworzenie, usuwanie, zapis, odczyt)

  23. Rekord MFT - cd

  24. Atrybuty rezydentne i nierezydentne • Wartości atrybutów rezydentnych przechowywane są w rekordzie MFT • Wartości atrybutów nierezydentnych przechowywane są we wpisach poza tablicą MFT

  25. Atrybuty nierezydentne • Wpis – część obszaru przestrzeni dysku (2 lub 4kB) zarezerwowane przez NTFS do przechowywania atrybutów, których wartości są za duże do przechowywania w rekordzie MFT • Tylko atrybuty o rosnącym rozmiarze mogą być nierezydentne (deskryptor bezpieczeństwa, lista atrybutów, ...)

  26. Nagłówek atrybutu • Każdy atrybut rozpoczyna nagłówek zawierający informacje o nim • Nagłówek jest jednakowy dla obu typów atrybutów • Nagłówek jest rezydentny • Dla atrybutów rezydentnych nagłówek przechowuje odległość od nagłówka do wartości atrybutu oraz długość wartości atrybutu • Nagłówek atrybutu nierezydentnego zawiera informacje o pozycji odpowiedniego wpisu na dysku

  27. Nagłówek atrybutu rezydentnego

  28. Nagłówek atrybutu nierezydentnego

  29. Indeksowanie nazw plików • NTFS wykorzystuje indeksowanie nazw schematem B-drzewa • Atrybuty plików w katalogu indeksowane są schematem B-drzewa w celu zmniejszenia liczby dostępów • W dużych katalogach nazwy plików są przechowywane w buforach o stałej długości (4 kB)

  30. Atrybuty katalogów • Atrybut indeksu głównego – zawiera pierwszy poziom B-drzewa oraz indeks do bufora zawierającego kolejny poziom • Atrybut indeksu alokacji – zawiera mapowanie VCN-LCN dla indeksu buforów • Atrybut bitmapy – przechowuje informacje o numerze wirtualnym klastra wolnego i zajętego w indeksie buforów

  31. Atrybuty katalogu głównego

  32. Kompresja danych • NTFS umożliwia kompresję danych na poziomie • Pliku • Katalogu • Wolumenu

  33. „Kompresja” plików rzadkich • Pliki rzadkie zawierają proporcjonalnie do ich rozmiaru niewielką ilość bajtów niezerowych (macierze rzadkie) • Kompresja polega na alokowaniu przestrzeni adresowej dysku tylko dla obszarów zawierających bajty niezerowe • NTFS przegląda rekordy MFT w poszukiwaniu ciągłych obszarów przestrzeni adresowej dla zapisania niezerowych danych

  34. Obszary pliku rzadkiego

  35. Rekord MFT pliku rzadkiego

  36. Kompresja plików zwykłych • Wykonywana algorytmicznie • NTFS dzieli plik na jednostki kompresji o rozmiarze równym pojemności 16 klastrów i kompresuje je • NTFS alokuje dla każdej jednostki kompresji odpowiednią liczbę klastrów (nie więcej niż 16) i zapisuje do nich skompresowane dane • Rozmiar jednostki kompresji stanowi kompromis pomiędzy efektywnością kompresji i prędkością operacji dostępu do danych skompresowanego pliku

  37. Obszary pliku zwykłego

  38. Rekord MFT pliku zwykłego

  39. Odzyskiwanie i spójność danych • Spójność danych powinna zostać zachowana bez konieczności użycia dodatkowych programów narzędziowych • Wykorzystuje metodę dziennikowania opartą na śledzeniu operacji • Działanie procedur odzyskiwania ograniczono do plików systemowych

  40. Dziennikowanie(log file services LFS) • Ciąg procedur pracujących w trybie jądra wywoływanych przez sterownik NTFS podczas dostępu do danych • NTFS nie zapisuje do- ani nie odczytuje z dziennika bezpośrednio lecz wykorzystuje w tym celu zarządcę pamięci podręcznej (Cache Manager)

  41. LFS

  42. Struktura pliku dziennika • Obszar restartu – zawiera informacje o kontekście (stan zaawansowania operacji) • Obszar dziennika – zawiera opis operacji

  43. Operacje dziennika • Otwarcie pliku dziennika • Zapis rekordów operacji do dziennika • Odczyt rekordów w dowolnej kolejności (wprost, wspak) z pliku dziennika • Usunięcie rekordów z pliku dziennika • Ustawienie początku pliku dziennika dla operacji o wyższym numerze sekwencji (Log Sequence Number LSN)

  44. Rekordy dziennika • Rekordy poprawy • Rekordy testowe • Rekordy identyfikowane są poprzez numer sekwencji (Log Sequence Number LSN)

  45. Rekordy poprawy • Zawierają dwa typy informacji • Ponów – umożliwia ponowne wykonanie fragmentu rozpoczętej operacji • Cofnij – umożliwia powrót do stanu sprzed rozpoczęcia wykonywania fragmentu operacji

  46. Rekordy cofnij/ponów

  47. Rekordy testowe • Cyklicznie zapisywane do pliku dziennika przez NTFS • Usuwanie zawartości pliku dziennika: • Zarządca pamięci podręcznej zapisuje wszystkie nie zapisane dane i plik dziennika na dysk • NTFS ustawi zapis dla bieżącej operacji na początek pliku • Rekordy testowe służą określaniu odległości powrotu dla operacji odzyskiwania danych

  48. Rekord testowy

  49. Odzyskiwanie • Przeprowadzane w oparciu o dwie tablice przechowywane w pamięci operacyjnej • Tablicę operacji przechowującą informacje o niedokończonych operacjach w postaci numeru LSN ostatnio zapisanego rekordu ostatniej operacji

  50. Odzyskiwanie - cd • Tablicy niekompletnych stron przechowującej informację o numerach stron pamięci zmodyfikowanych w pamięci podręcznej, a nie zapisanych na dysku w postaci numerów LSN rekordów nie zapisanych do pliku • Tuż przed zapisaniem rekordu testowego LFS zapisuje kopię obu tablic do pliku dziennika jako rekord i zapisuje jego numer LSN do rekordu testowego
