  1. Задачи для самостоятельного решенияпо прикладнойэлектротехнике

  2. Задача 1 • Определить ЭДС первичной обмотки транс­форматора, имеющей 450 витков, если трансформатор подключен к сети переменного тока с частотой f= 50 Гц, а магнитный поток в сердечнике Ф = 2,1710ˉ³ Вб.

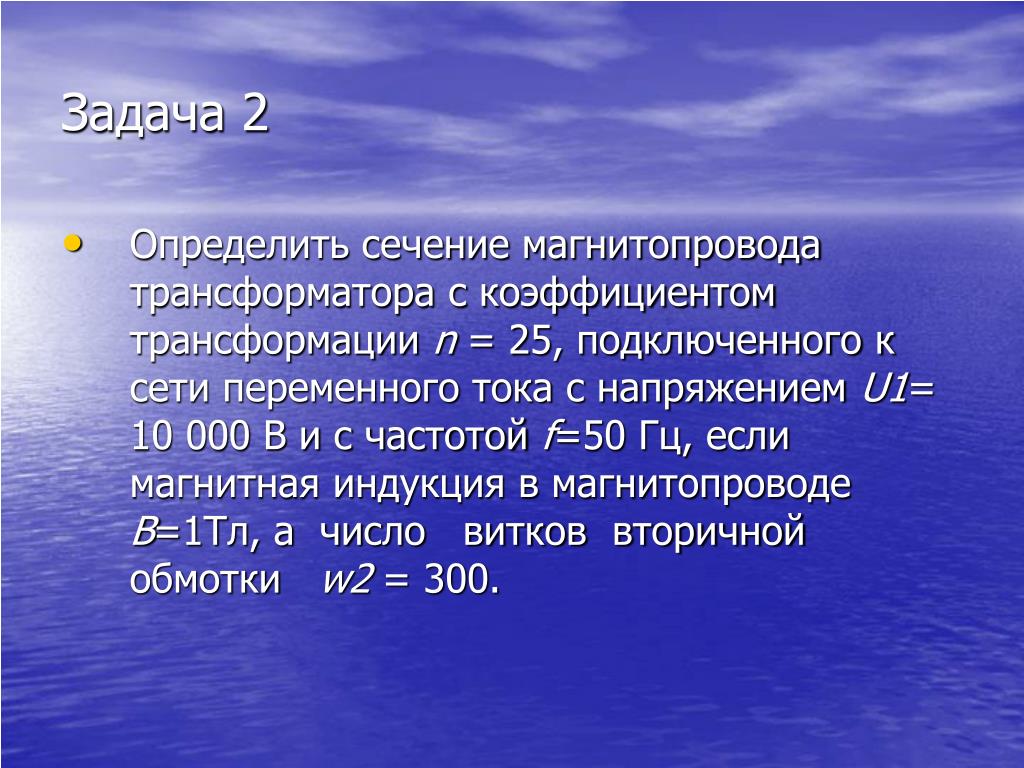

  3. Задача 2 • Определить сечение магнитопровода трансформатора с коэффициентом трансформации n = 25, подключенного к сети переменного тока с напряжением U1= 10 000 В и с частотой f=50 Гц, если магнитная индукция в магнитопроводе B=1Тл, а число витков вторичной обмотки w2 = 300.

  4. Задача 3 • Трансформатор подключили к сети переменного тока с напряжением U =220 В и частотой f =50 Гц. Определить коэффициент трансформации, если сердечник имеет активное сечениеS =7,6 см2, наибольшая магнитная индукция Bm = 0,95 Тл, а число витков вторичной обмотки w2 =40.

  5. Задача 4 • Первичная обмотка трансформатора подключенак сети переменного тока напряжением U= 220 В. К трем вторичным обмоткам трансформатораw1, ,w2,w3 подключены резисторы с сопротивлением R1=R2 = R3 = 20 Ом, в которых проходят токи I1=0,25 А, I2 = 0,315 А, I3 = 0,6 А. Определить коэффициенты трансформации для трех вторичных обмоток.

  6. Задача 5 • Однофазный трансформатор номинальной мощностью SHOM= 630 кВ • А имеет число витков первичной обмотки w1=600 и вторичной w2 = 40. Напряжение на зажимах первичной обмотки при холостом ходе Uх = 6000 В. Найти напряжение на выводах вторичной и плотность тока в обмотках трансформатора, если сечение проводов в первичной обмотке S1= 30 мм2, а во вторичной обмотке S2 = 420мм2.

  7. Задача 6 • Для определения потерь в стали дросселя его сначала включили в цепь постоянного тока. Сопротивление обмотки оказалось равным 2,0 Ом. Затем к дросселю подвели переменное напряжение. При этом вольтметр показал 127 В, ваттметр — 75 Вт, амперметр — 2 А. Определить потери в стали и меди дросселя.

  8. Задача 7 • Однофазный трансформатор с номинальной мощностью SHOM= 160 кВ • А включен в сеть переменного тока с частотойf= 50 Гц. Вычислитель ЭДС первичной и вторичной обмоток, если активное сечение стержня и ярмаS =175 см2, наибольшая магнитная индукция в стержнеB =1,5Тл, число витков первичной обмотки w1 = 1032, вторичной w2=40.
