  1. W i l l k o m m e n Creations for Communication Ihr Ansprechpartner: Gabriel Schwyter gabriel.schwyter@satelco.ch ONE-Number: 044 787 06 17 Altschloss-Strasse 23 Tel. 044 787 06 07 - Fax 044 787 06 08 19.02.09gs 8805 Richterswil satelco@satelco.ch - www.satelco.ch

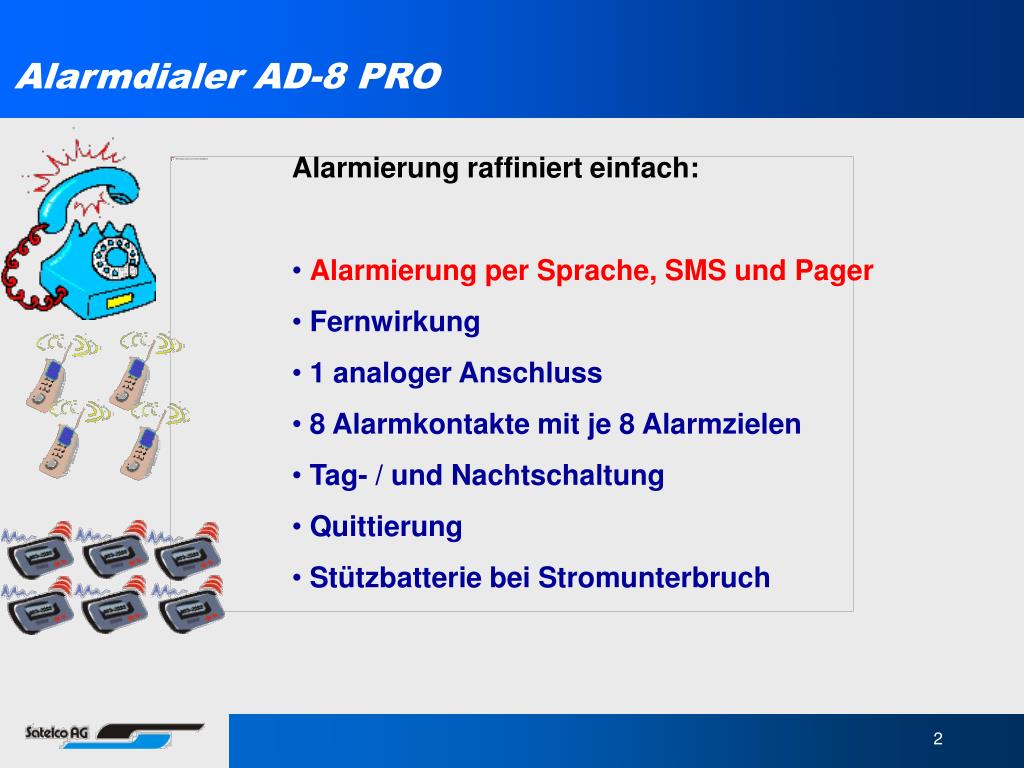

  2. Alarmdialer AD-8 PRO • Alarmierung raffiniert einfach: • Alarmierung per Sprache, SMS und Pager • Fernwirkung • 1 analoger Anschluss • 8 Alarmkontakte mit je 8 Alarmzielen • Tag- / und Nachtschaltung • Quittierung • Stützbatterie bei Stromunterbruch

  3. Anschlüsse für vielseitigen Einsatz 8 Alarm-Eingänge Potentialfrei, Öffner/Schliesser, Mit Optokoppler, galv. getrennt, max. 12V/20mA 3 Fernwirkungs- Ausgänge Zustand offen/ geschlossen Impuls oder Dauerkontakt Max. 250 V / 1 A 1 USB-Anschluss für PC-Programmierung 1 a/b Anschluss für Meldungs-Absetzung

  4. PBX / VoIP SMS AD-8 Pro Kontakt1 HEIZUNG DEF. Pager AD-8 Pro Kontakt 1 HEIZNG DEF. Alarmieren per Sprache, SMS & Pager Einbruch Tor 5, bitte bestätigen.... AD-8 PRO Sprache PSTN externe Zeitschaltuhr (optional) 1. Ein Kontakt wird geschlossen 2. Je nach Stellung des 8. Alarmeinganges werden die Tag- oder Nachtziele avisiert. 3. Eine externe Zeitschaltuhr übernimmt die Umschaltung des Tag-/Nachtmodus. 4. Für den Tages und Nachtbetrieb können je 8 individuelle Ziele avisiert werden.

  5. SMS an mehrere Mitarbeiter 1 neues SMS: AD-8 Pro Kontakt2 Druckmaschine (2) DEL MENU PSTN (1) 1. Ein Kontakt wird geschlossen 2. AD-8 Pro informiert sämtliche definierten GSM-Handys per SMS. Eine SMS-Mitteilung kann max. 48 Zeichen umfassen.

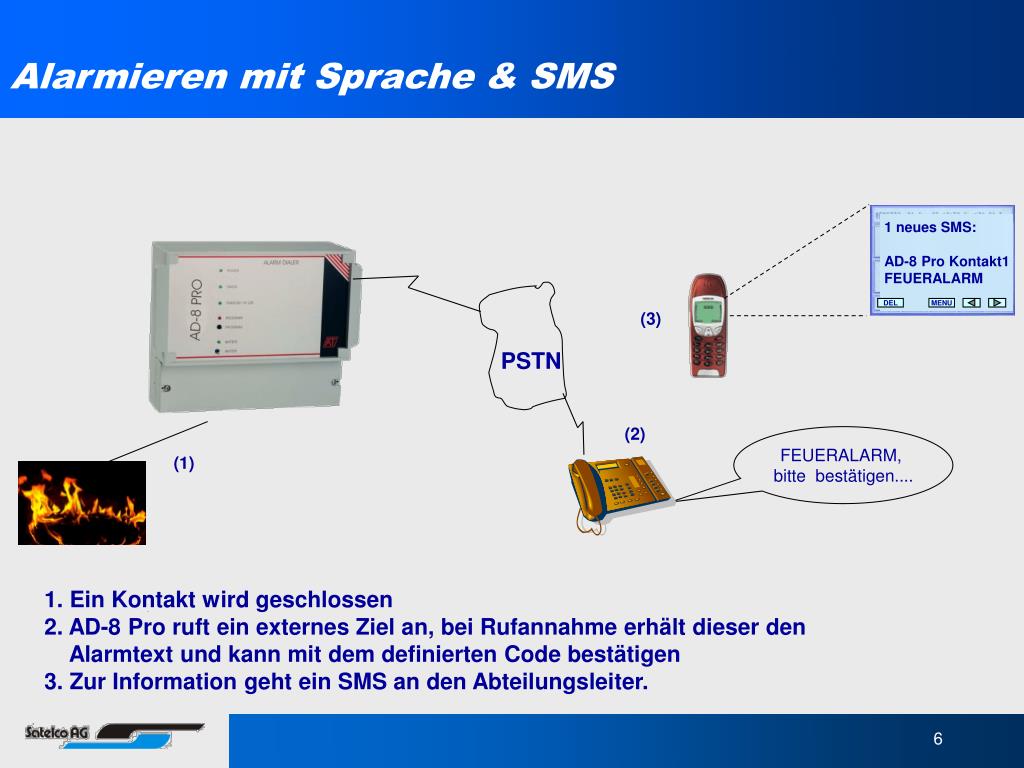

  6. 1 neues SMS: AD-8 Pro Kontakt1 FEUERALARM DEL MENU Alarmieren mit Sprache & SMS (3) PSTN (2) FEUERALARM, bitte bestätigen.... (1) 1.Ein Kontakt wird geschlossen 2. AD-8 Pro ruft ein externes Ziel an, bei Rufannahme erhält dieser den Alarmtext und kann mit dem definierten Code bestätigen 3. Zur Information geht ein SMS an den Abteilungsleiter.

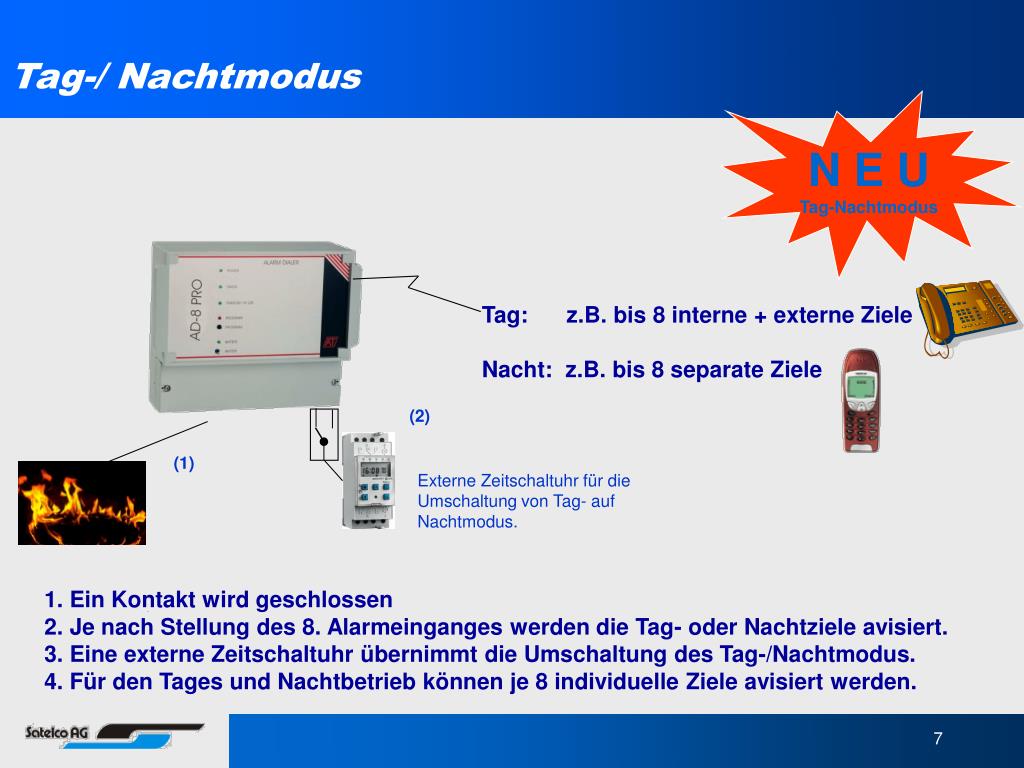

  7. Tag-/ Nachtmodus N E UTag-Nachtmodus Tag: z.B. bis 8 interne + externe Ziele Nacht: z.B. bis 8 separate Ziele (2) (1) Externe Zeitschaltuhr für die Umschaltung von Tag- auf Nachtmodus. 1. Ein Kontakt wird geschlossen 2. Je nach Stellung des 8. Alarmeinganges werden die Tag- oder Nachtziele avisiert. 3. Eine externe Zeitschaltuhr übernimmt die Umschaltung des Tag-/Nachtmodus. 4. Für den Tages und Nachtbetrieb können je 8 individuelle Ziele avisiert werden.

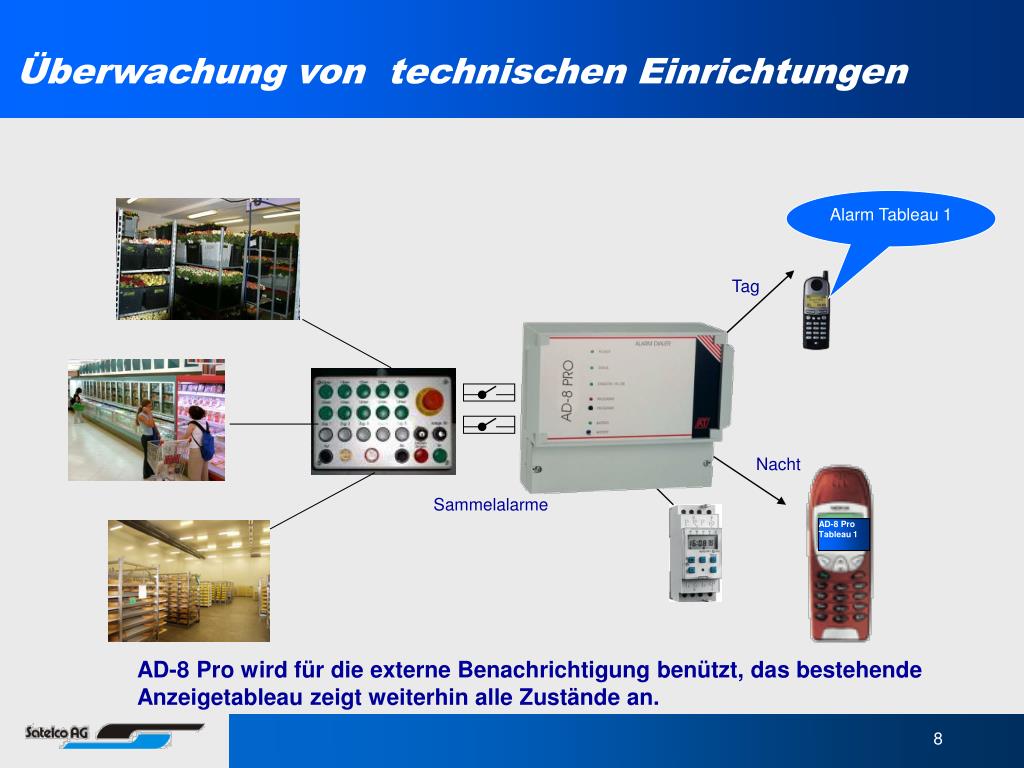

  8. Alarm Tableau 1 Tag Nacht Sammelalarme AD-8 Pro Tableau 1 Überwachung von technischen Einrichtungen AD-8 Pro wird für die externe Benachrichtigung benützt, das bestehende Anzeigetableau zeigt weiterhin alle Zustände an.

  9. 1 neues SMS: AD-8 Pro Kontakt2 Druckmaschine DEL MENU SMS an mehrere Mitarbeiter (2) PSTN (1) 1. Ein Kontakt wird geschlossen 2. AD-8 Pro informiert sämtliche definierten GSM-Handys per SMS. Eine SMS-Mitteilung kann max. 48 Zeichen umfassen.

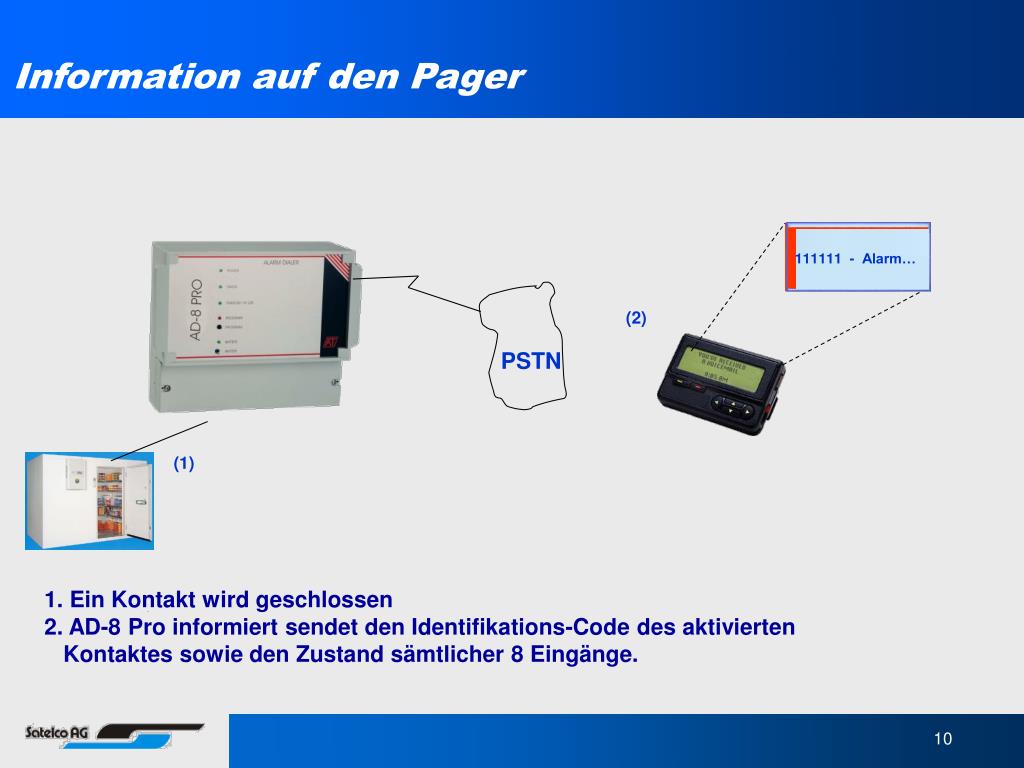

  10. Information auf den Pager 111111 - Alarm… (2) PSTN (1) 1. Ein Kontakt wird geschlossen 2. AD-8 Pro informiert sendet den Identifikations-Code des aktivierten Kontaktes sowie den Zustand sämtlicher 8 Eingänge.

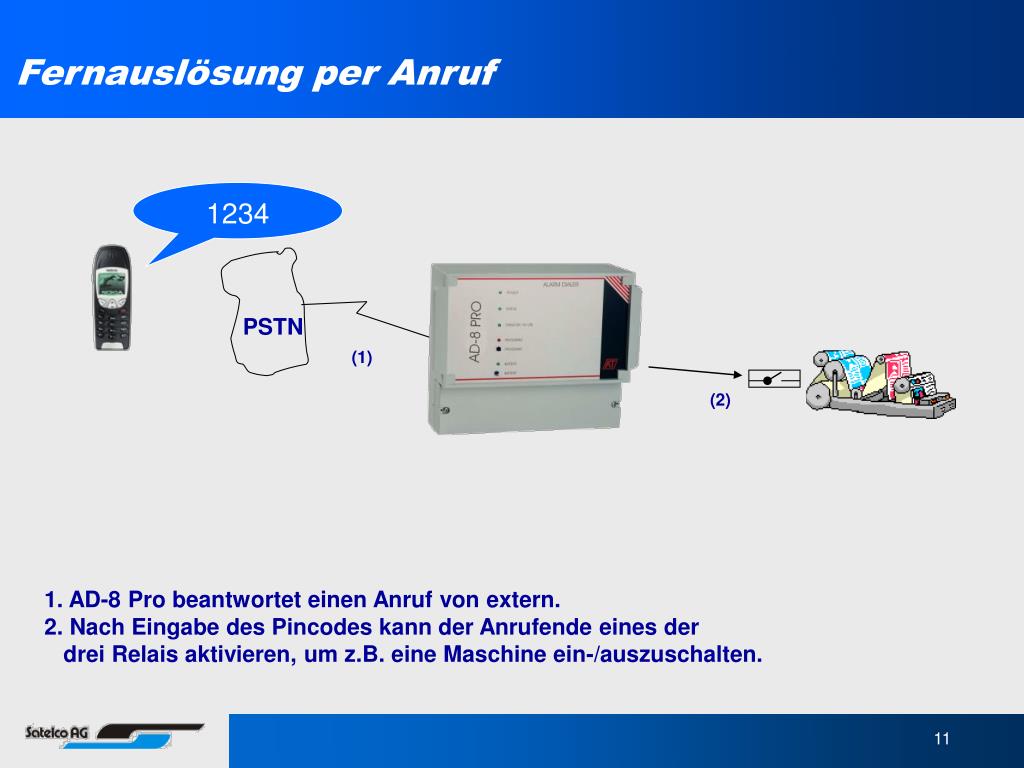

  11. Fernauslösung per Anruf 1234 PSTN (1) (2) 1. AD-8 Pro beantwortet einen Anruf von extern. 2. Nach Eingabe des Pincodes kann der Anrufende eines der drei Relais aktivieren, um z.B. eine Maschine ein-/auszuschalten.

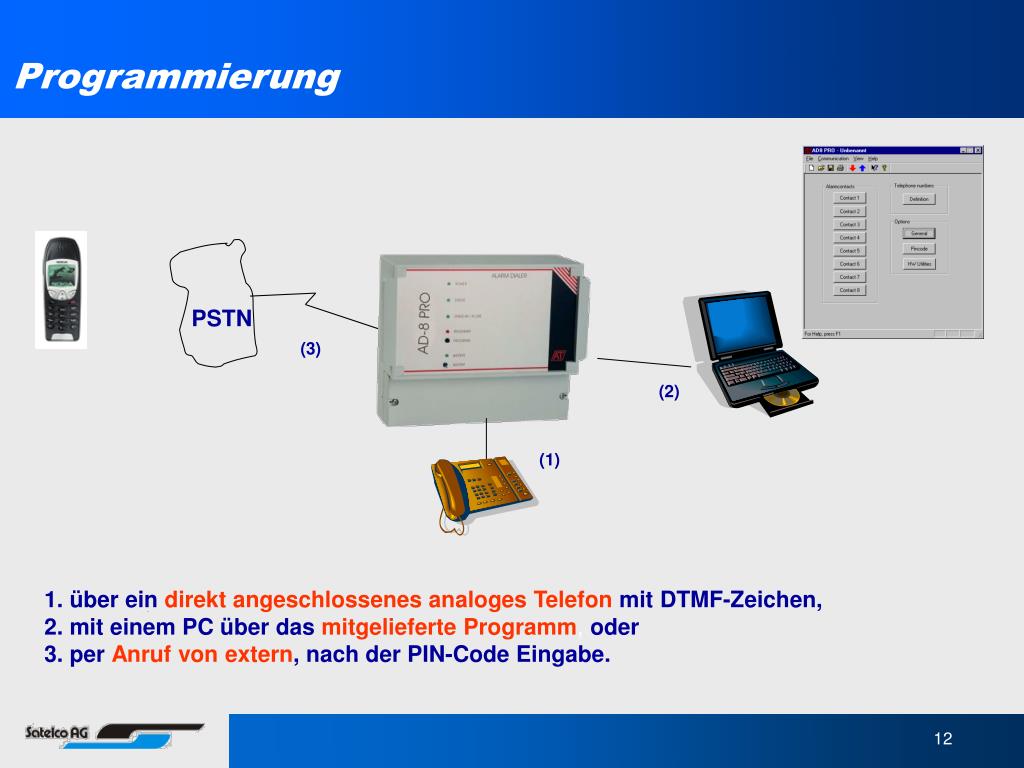

  12. Programmierung PSTN (3) (2) (1) 1. über eindirektangeschlossenes analoges Telefonmit DTMF-Zeichen, 2. mit einem PC über dasmitgelieferte Programm, oder 3. perAnrufvon extern, nach der PIN-Code Eingabe.

  13. Programmierung allgemeine Einstellungen Zielspeicher Alarmdefinition

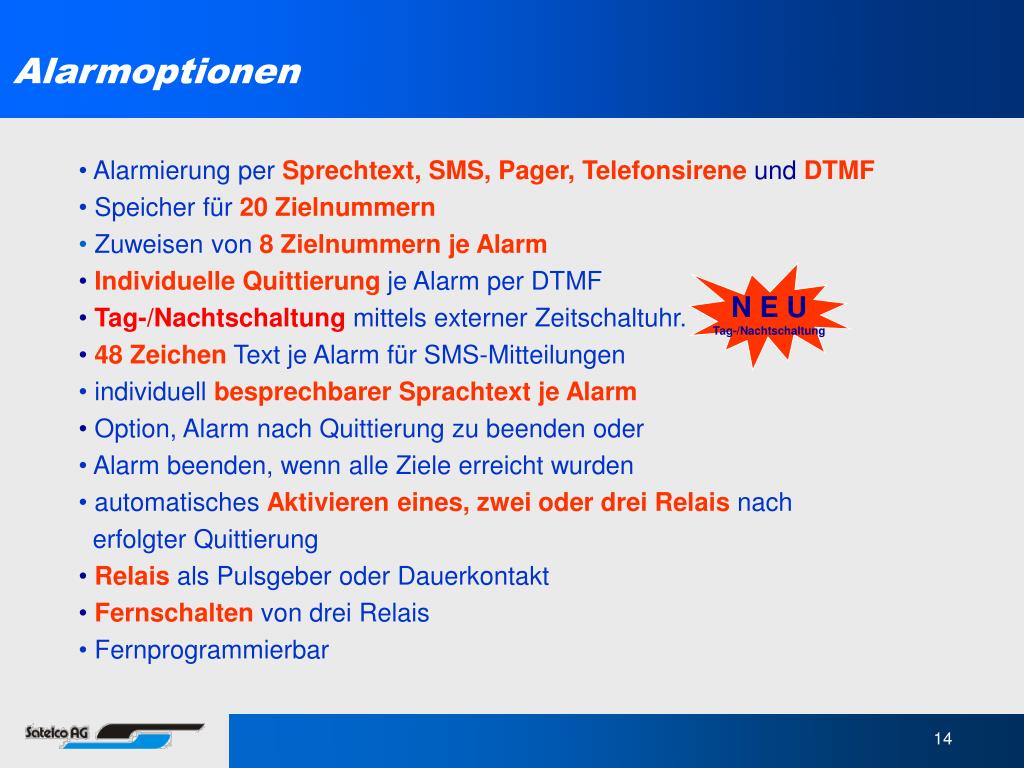

  14. Alarmoptionen • Alarmierung perSprechtext, SMS, Pager, TelefonsireneundDTMF • Speicher für20 Zielnummern • Zuweisen von8 Zielnummern je Alarm • Individuelle Quittierungje Alarm per DTMF • Tag-/Nachtschaltung mittels externer Zeitschaltuhr. • 48 ZeichenText je Alarm für SMS-Mitteilungen • individuellbesprechbarer Sprachtextje Alarm • Option, Alarm nach Quittierung zu beenden oder • Alarm beenden, wenn alle Ziele erreicht wurden • automatischesAktivieren eines, zwei oder drei Relaisnach erfolgter Quittierung • Relaisals Pulsgeber oder Dauerkontakt • Fernschaltenvon drei Relais • Fernprogrammierbar N E UTag-/Nachtschaltung

  15. Vielen Dank ! 23 Jahre Lösungen für Sie! Damit der Anruf nicht beendet ist, bevor er angefangen hat! Altschloss-Strasse 23 Tel. 044 787 06 07 - Fax 044 787 06 08 8805 Richterswil satelco@satelco.ch - www.satelco.ch
