  1. Elektrotechnika Programovatelné automatysériový přenos13 Ing. Jana Horáková www.zlinskedumy.cz

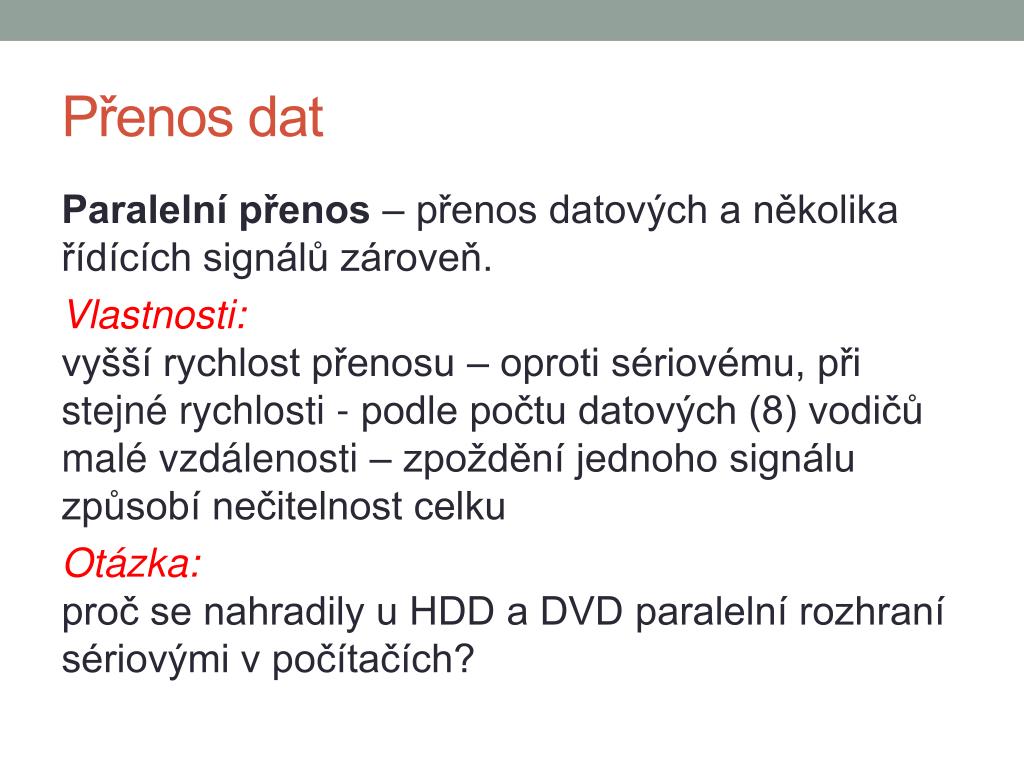

  2. Přenos dat Paralelní přenos – přenos datových a několika řídících signálů zároveň. Vlastnosti:vyšší rychlost přenosu – oproti sériovému, při stejné rychlosti - podle počtu datových (8) vodičůmalé vzdálenosti – zpoždění jednoho signálu způsobí nečitelnost celku Otázka:proč se nahradily u HDD a DVD paralelní rozhraní sériovými v počítačích?

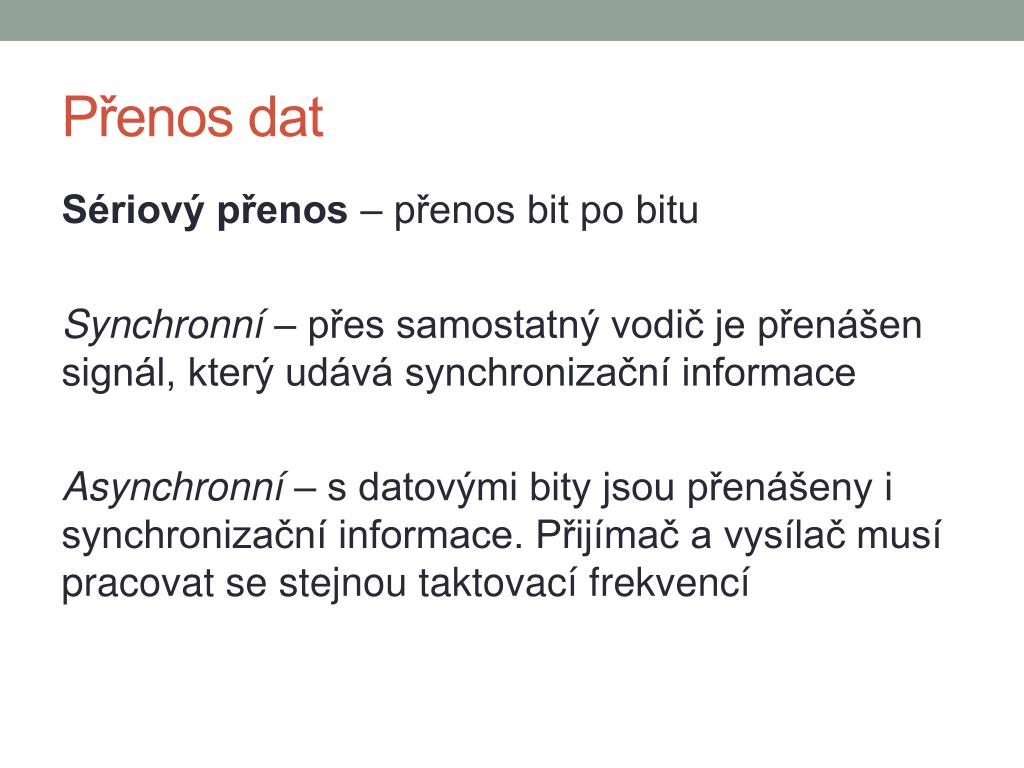

  3. Přenos dat Sériový přenos – přenos bit po bitu Synchronní – přes samostatný vodič je přenášen signál, který udává synchronizační informace Asynchronní– s datovými bity jsou přenášeny i synchronizační informace. Přijímač a vysílač musí pracovat se stejnou taktovací frekvencí

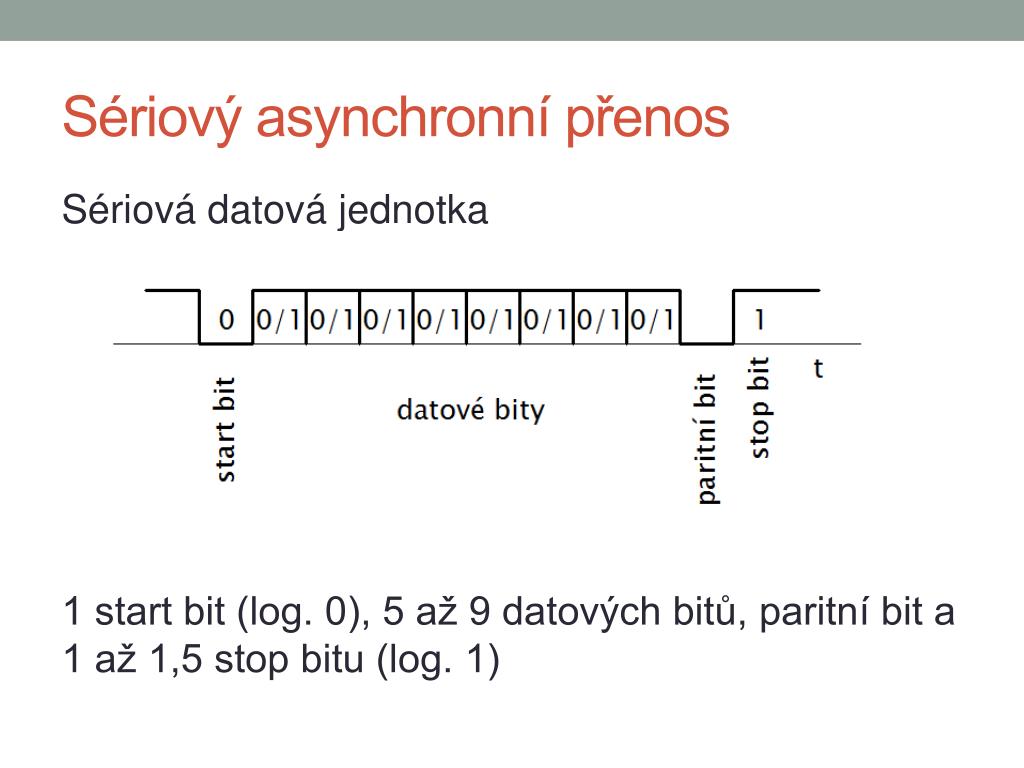

  4. Sériový asynchronní přenos Sériová datová jednotka 1 start bit (log. 0), 5 až 9 datových bitů, paritní bit a 1 až 1,5 stop bitu (log. 1)

  5. Sériový asynchronní přenos • Start bit – pokles z vysoké úrovně na 0, indikuje začátek přenosu • Paritní bity – jednoduchý, ale málo výkonný způsob ochrany proti chybám • Stop bit – konec datové jednotky, úroveň 1 Otázka: Jaké jsou typy parity

  6. Rychlost sériového přenosu • Přenosová (datová, rychlost spoje) – množství informací v bitech, které se za jednotku času přenesou po médiu. Jednotka bit/s, kbit/s, Mbit/s (bps, kbps, Mbps) • modulační (symbolová, baudová) – udává kolikrát se změní stav signálu za jednotku času, do jedné změny lze zakódovat i víc než jeden bitJednotka baud (podle J. M. E. Baudota)

  7. Rychlost sériového přenosu • Pokud hodnota stavu signálu odpovídá právě jednomu bitu je modulační a přenosová rychlost totožná. • Vztah mezi přenosovou a modulační rychlostí

  8. Citace PUŽMANOVÁ, Rita. Moderní komunikační sítě od A do Z. Vydání první. Praha: ComputerPress, 1998. ISBN 80-7226-098-7. MESSMER, Hans-Peter a Klaus DEMBOWSKI. Hardware: architektura, funkce, programování. Vydání první. Brno: CP Books a.s., 2005. ISBN 80-251-0416-8.
