MEDIUM VOLTAGE APPLICATIONS

verdad avatar
verdad
7 diapositives · 354 Views · Sep 14, 2014

MEDIUM VOLTAGE APPLICATIONS. MV APPLICATIONS. Configuration with step-down step-up transformers Standard LV inverters. STEP-DOWN STEP-UP. Main features: Frequency converter for motors - 30...3.000 kW, 1 kV ÷ 15 kV via step up trafo - square torque applications

#medium voltage applications #medium voltage applications ppt #powerpoint #presentation
MEDIUM VOLTAGE APPLICATIONS - slide 1
01 / 7MEDIUM VOLTAGE APPLICATIONS
1 / 17

Télécharger la présentation

MEDIUM VOLTAGE APPLICATIONS
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

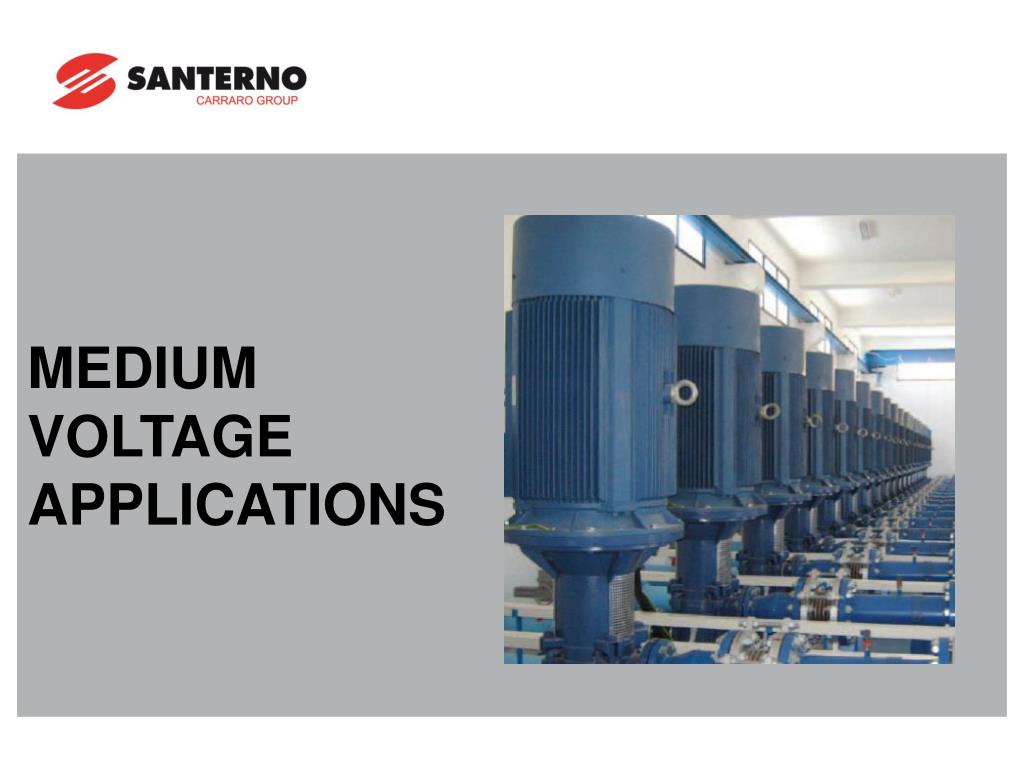

  1. MEDIUM VOLTAGE APPLICATIONS

  2. MV APPLICATIONS • Configuration with • step-down • step-up • transformers • Standard LV inverters

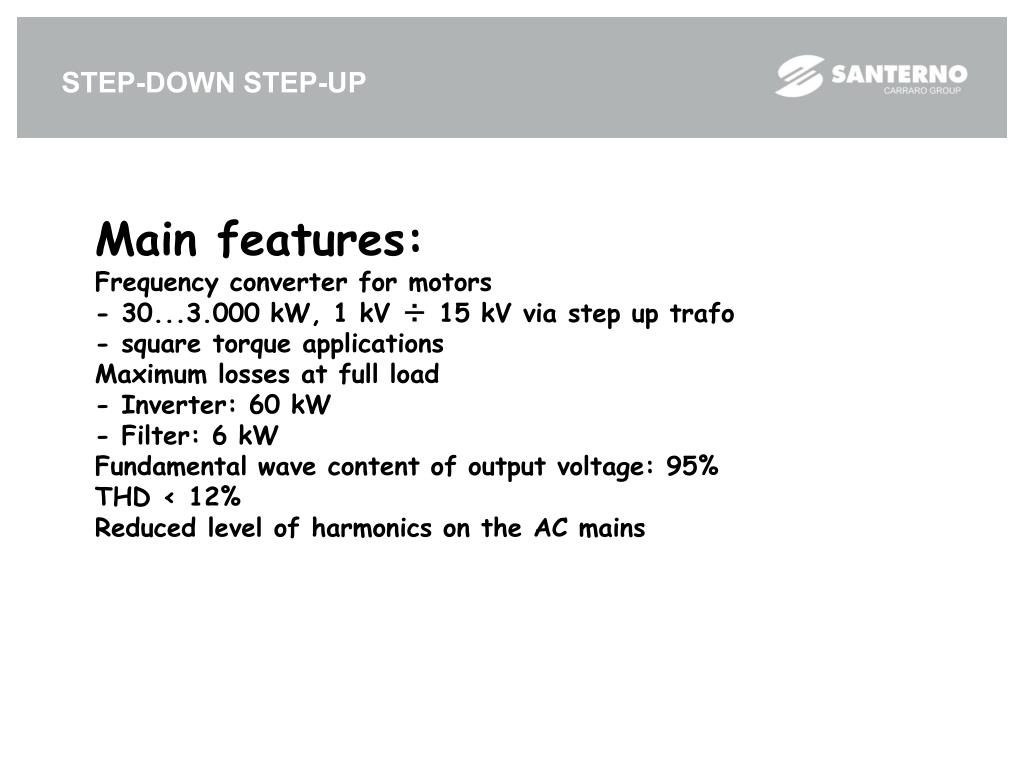

  3. STEP-DOWN STEP-UP Main features: Frequency converter for motors - 30...3.000 kW, 1 kV ÷ 15 kV via step up trafo - square torque applications Maximum losses at full load - Inverter: 60 kW - Filter: 6 kW Fundamental wave content of output voltage: 95% THD < 12% Reduced level of harmonics on the AC mains

  4. MV drive and MV motors for water industry

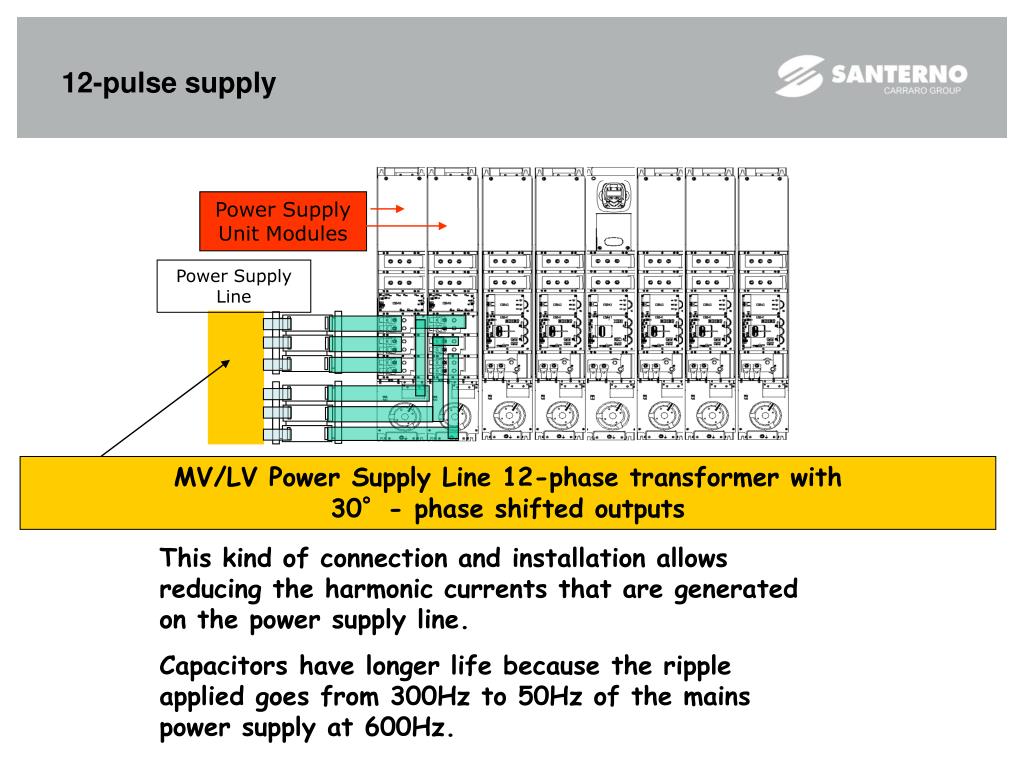

  5. Power Supply Unit Modules Power Supply Line 12-pulse supply MV/LV Power Supply Line 12-phase transformer with 30°- phase shifted outputs This kind of connection and installation allows reducing the harmonic currents that are generated on the power supply line. Capacitors have longer life because the ripple applied goes from 300Hz to 50Hz of the mains power supply at 600Hz.

  6. MV APPLICATIONS • Configuration with • MV Soft-Starter • No transformers needed

  7. ASAMV Main features: - Power supply from 2300Vac to 15000Vac, rated current from 200 to 600A - 3 types of motor starting (Constant Current, Current Ramp, Torque Control) - Stopping (Soft Stop, Pump control profi les, Auto Stop) - Allowed overload to 600% of the nominal current - CABINET MODEL IP54 protection degree Class A EMC - Operating temperature from 0 to +50°C (option from -20 to +50°C) - Protection: Under/ Overvoltage, Supply Frequency, Phase Sequence, Shorted SCR, Motor Overload (Thermal Model), Instantaneous Overcurrent, Undercurrent, Current Imbalance, Excess Start Time, Power Circuit, Auxiliary Trip
