  1. Cabeamento Professor: Waldemiro Arruda Redes de Computadores e Internet

  2. Redes Infraestrutura Cabeamento (UTP, Fibra, etc) Meio em que os dados trafegam; Dados são convertidos em sinais;

  3. Redes Infraestrutura Cabeamento UTP Par trançado sem blindagem; Os fios são trançados para eliminar interferências mútuas; Uso interno;

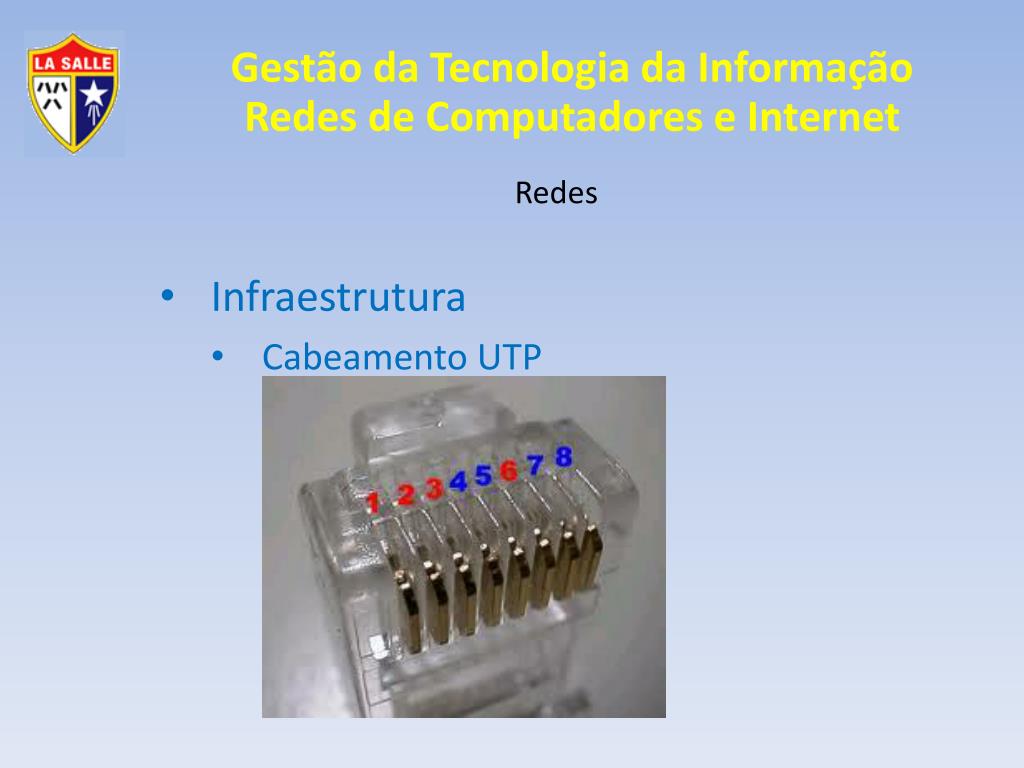

  4. Redes Infraestrutura Cabeamento UTP

  5. Redes Infraestrutura Cabeamento UTP

  6. Redes Infraestrutura Cabeamento UTP

  7. Redes Infraestrutura Cabeamento UTP Interferências Crosstalk (Diafonia) Próxima Distante Soma das próximas

  8. Redes Infraestrutura Cabeamento UTP Interferências Trançamento elimina interferências próximas Diferença entre trançamentos elimina interferências distantes e soma das próximas; Mínimo de 24 trançamentos por metro;

  9. Redes Infraestrutura Cabeamento UTP Interferências

  10. Redes Infraestrutura Cabeamento UTP Padrões ANSI

  11. Redes Infraestrutura Cabeamento UTP Padrões EIA/TIA Categorização

  12. Redes Infraestrutura Cabeamento UTP Par trançado Categorização Quanto maior o número, mais novo, mais caro, maior imunidade, maior frequência, maior velocidade ou maior distância; Categorias 1 a 7

  13. Redes Infraestrutura Cabeamento UTP - Categorias 1 Telefonia; Restrito a Telecom; Rádios, antenas, etc; Não é mais recomendado.

  14. Redes Infraestrutura Cabeamento UTP - Categorias 2 Redes até 4 Mbits; Não é mais recomendado.

  15. Redes Infraestrutura Cabeamento UTP - Categorias 3 Ethernet 10 Mbits Telefonia (RJ11) Primeiro cabo para rede; 16 Mhz;

  16. Redes Infraestrutura Cabeamento UTP - Categorias 4 TokenRing 16 Mbits; 20 Mhz Não é mais recomendado;

  17. Redes Infraestrutura Cabeamento UTP - Categorias 5 Redes 100 Mbits; 100 Mhz; Não é mais recomendado;

  18. Redes Infraestrutura Cabeamento UTP - Categorias 5E Enhanced – Aprimorado; 100 Mbits; Melhorias na imunidade perto dos 97/100 metros; Malha de aterramento; Com a melhoria da imunidade, maior frequência. 100 Mhz – 155 Mhz.

  19. Redes Infraestrutura Cabeamento UTP - Categorias 5E

  20. Redes Infraestrutura Cabeamento UTP - Categorias 6 1 Gigabit; 10 Gigabits– 55 metros; 250 Mhz.

  21. Redes Infraestrutura Cabeamento UTP - Categorias 6A Augmented – Aumentado; 10 Gbits; 500 Mhz; Inserção de separador.

  22. Redes Infraestrutura Cabeamento UTP 6A

  23. Redes Infraestrutura Cabeamento UTP 6A Para um cabeamento ser CAT 6, os conectores devem ser CAT 6 também RJ 45 CAT 6 – pinos em altura alternada (zigzag)

  24. Redes Infraestrutura Fibra Óptica Transmissão de sinais de luz; A luz viaja no núcleo; É refletida inúmeras vezes (ao bater na casca) até chegar ao destino; Feito de SiO2;

  25. Redes Infraestrutura Fibra Óptica

  26. Redes Infraestrutura Fibra Óptica Índices de refrações diferentes entre o núcleo e a interface é que permite a transmissão por longas distâncias; Índice de refração no núcleo > índice de refração na interface;

  27. Redes Infraestrutura Fibra Óptica Refração Fenômeno que ocorre quando a luz atravessa dois meios diferentes quanto ao índice de refração;

  28. Redes Infraestrutura Fibra Óptica

  29. Redes Infraestrutura Fibra Óptica

  30. Redes Infraestrutura Fibra Óptica Motivos para uso Leve, não inflamável, baixo consumo de energia, grande capacidade de transmissão, dificuldade de interceptar sinais luminosos (segurança), menor bitola, menor custo (em relação ao cobre) e confiabilidade.

  31. Redes Infraestrutura Fibra Óptica Monomodo Maior distância/Menor degradação; Menor número de reflexões; Transmitem laser (maior comprimento de onda); 8 a 10 microns de diâmetro do núcleo (1 micron = 1 milésimo do milímetro);

  32. Redes Infraestrutura Fibra Óptica Multimodo Menor distância/Maior degradação; Transmitem luz infravermelha (menor comprimento de onda); Fibras de plástico podem transmitir leds (distâncias curtas); 50, 62 microns de diâmetro do núcleo;

  33. Redes Infraestrutura Fibra Óptica

  34. Redes Infraestrutura Fibra Óptica

  35. Redes Infraestrutura Fibra Óptica

  36. Redes Infraestrutura Fibra Óptica Conectores

  37. Redes Infraestrutura Fibra Óptica Conectores

  38. Redes Infraestrutura Fibra Óptica Transmissores (Transceivers e conversores de mídia) 1 Gigabit SX - 550 m LX – 10 km XD – 40 km ZX – 80 km EZX/EX – 120 Km

  39. Redes Infraestrutura Fibra Óptica Transmissores (Transceivers e conversores de mídia)

  40. Redes Infraestrutura Fibra Óptica Transmissores (Transceivers e conversores de mídia)

  41. Redes Infraestrutura Fibra Óptica

  42. Redes Infraestrutura Cabeamento Estruturado Organização; Convergência; Documentação;
