  1. ARP Protocol MẠNG MÁY TÍNH Tháng 09/2011

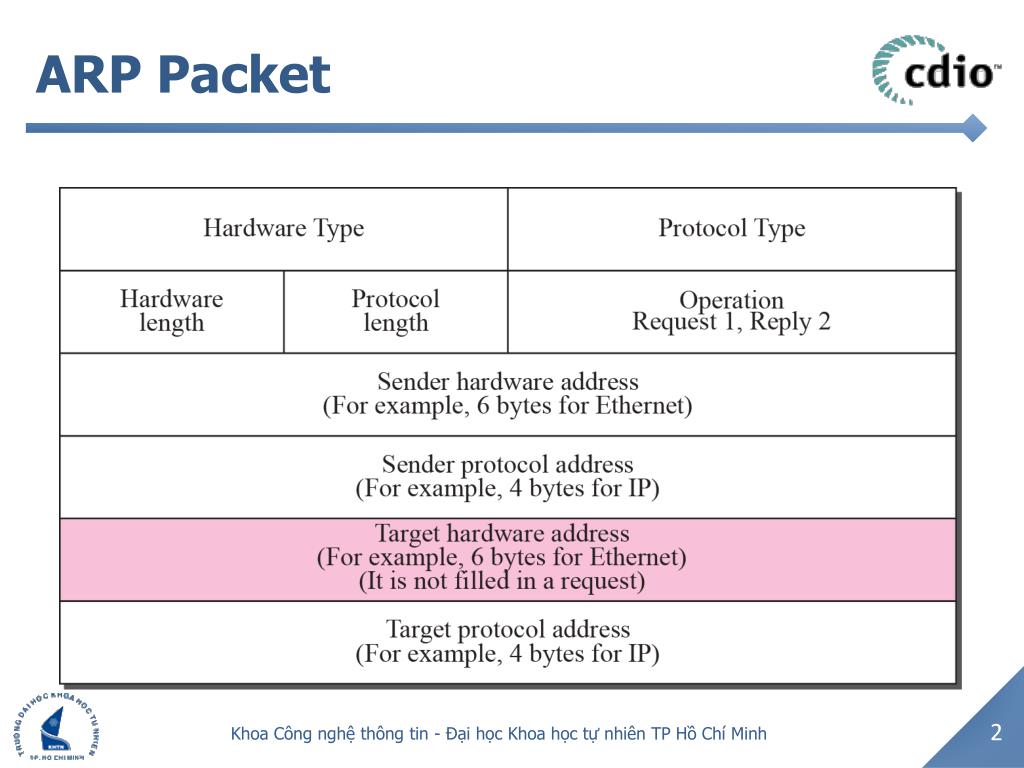

  2. ARP Packet Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh

  3. ARP - 1 application transport network data link physical Src IP, Dst IP Src MAC, Dst MAC 137.196.7.78 1A-2F-BB-76-09-AD 137.196.7.23 137.196.7.14 LAN 71-65-F7-2B-08-53 58-23-D7-FA-20-B0 0C-C4-11-6F-E3-98 137.196.7.88 ??? IP MAC Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh

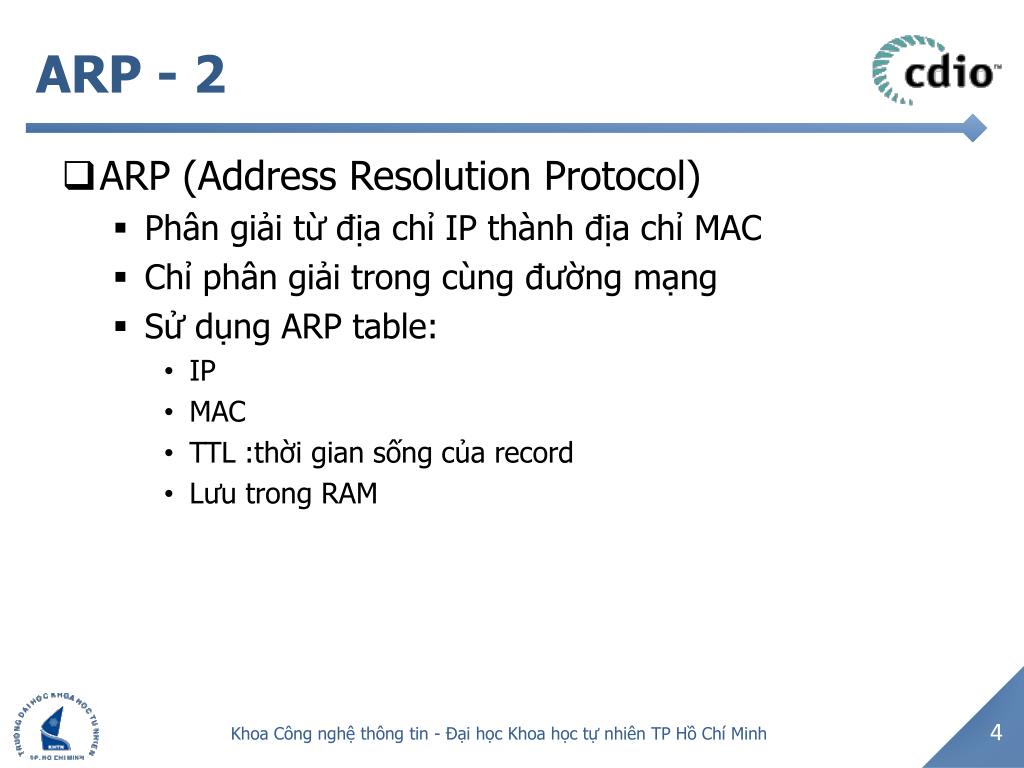

  4. ARP - 2 • ARP (Address Resolution Protocol) • Phângiảitừđịachỉ IP thànhđịachỉ MAC • Chỉphângiảitrongcùngđườngmạng • Sửdụng ARP table: • IP • MAC • TTL :thờigiansốngcủa record • Lưutrong RAM Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh

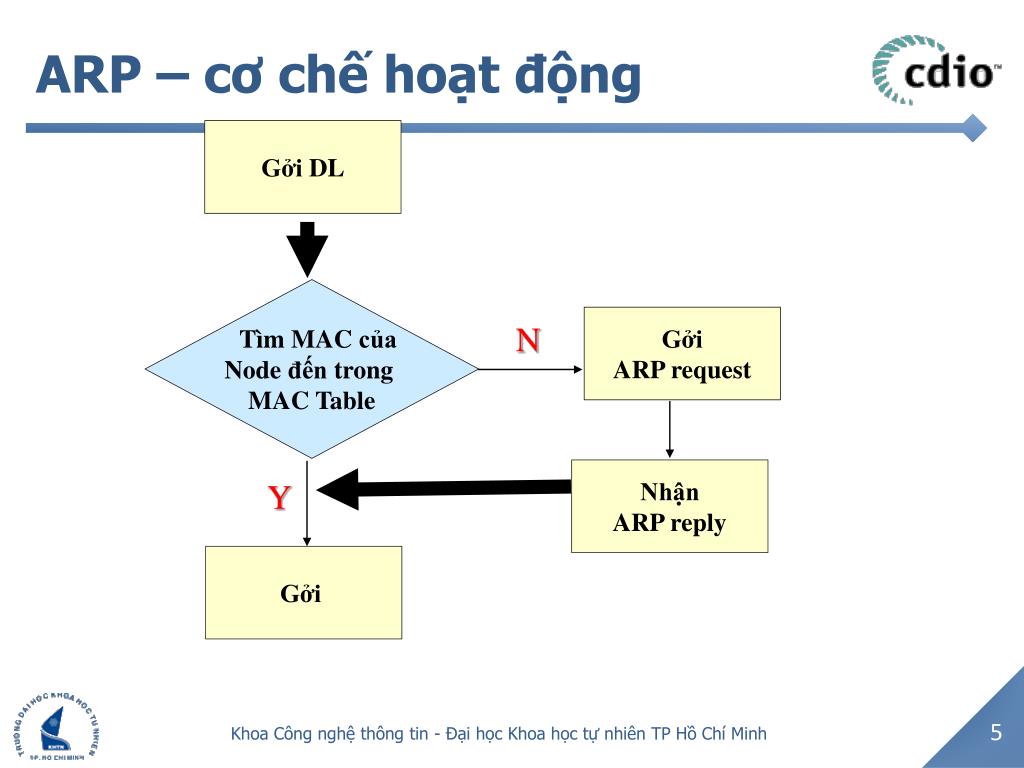

  5. Gởi ARP request Nhận ARP reply Gởi ARP – cơchếhoạtđộng Gởi DL Tìm MAC của Node đếntrong MAC Table N Y Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh

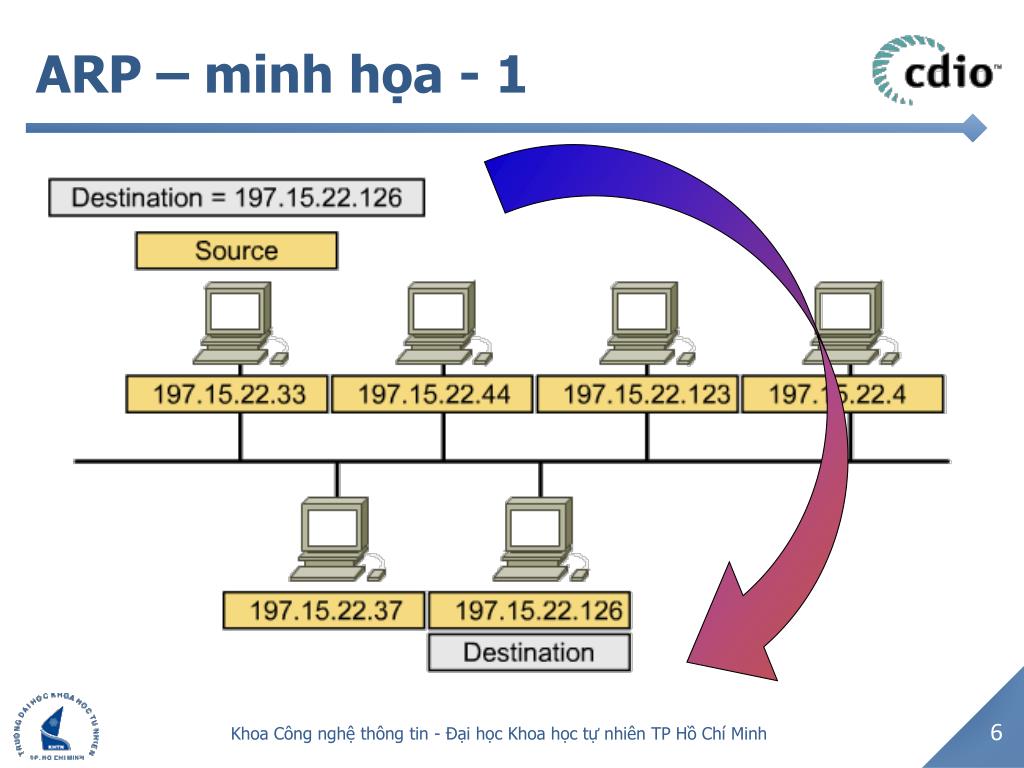

  6. ARP – minh họa - 1 Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh

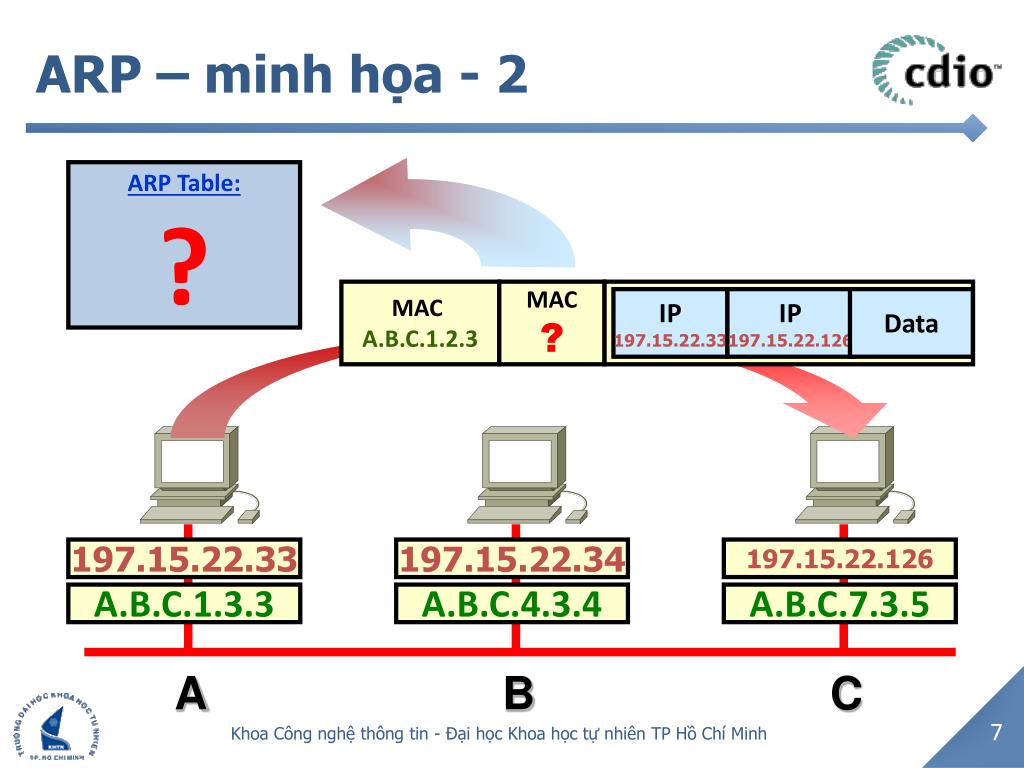

  7. MAC A.B.C.1.2.3 MAC ? IP 197.15.22.33 IP 197.15.22.126 Data 197.15.22.33 197.15.22.126 197.15.22.34 A.B.C.4.3.4 A.B.C.1.3.3 A.B.C.7.3.5 A B C ARP – minh họa - 2 ARP Table: ? Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh

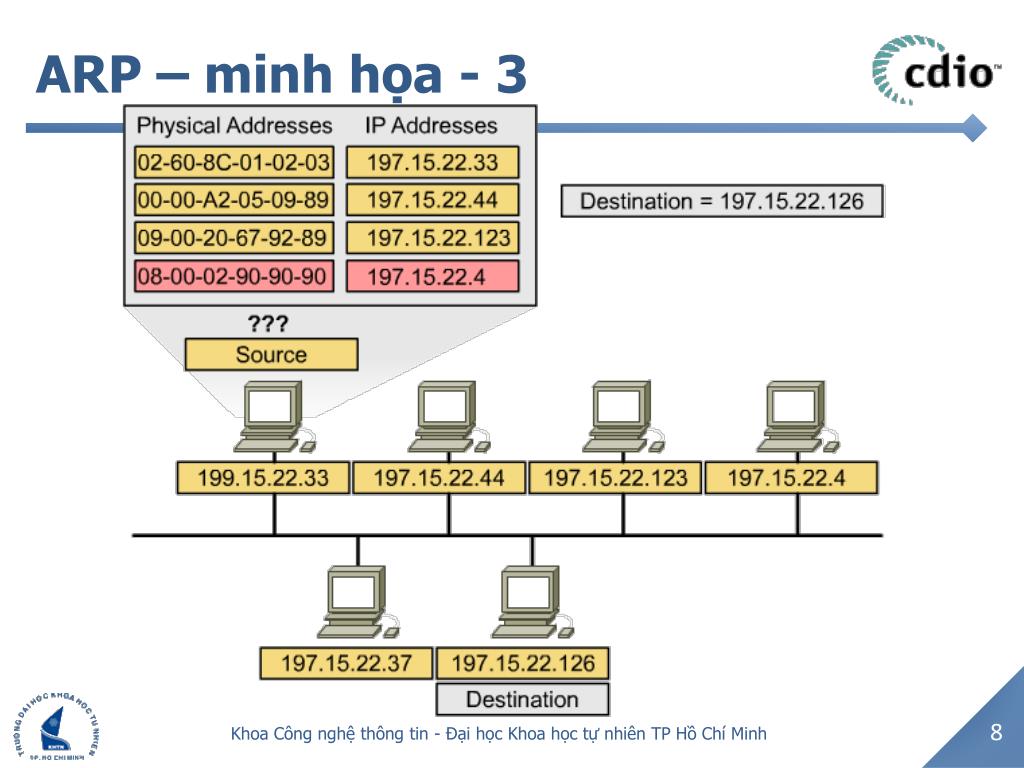

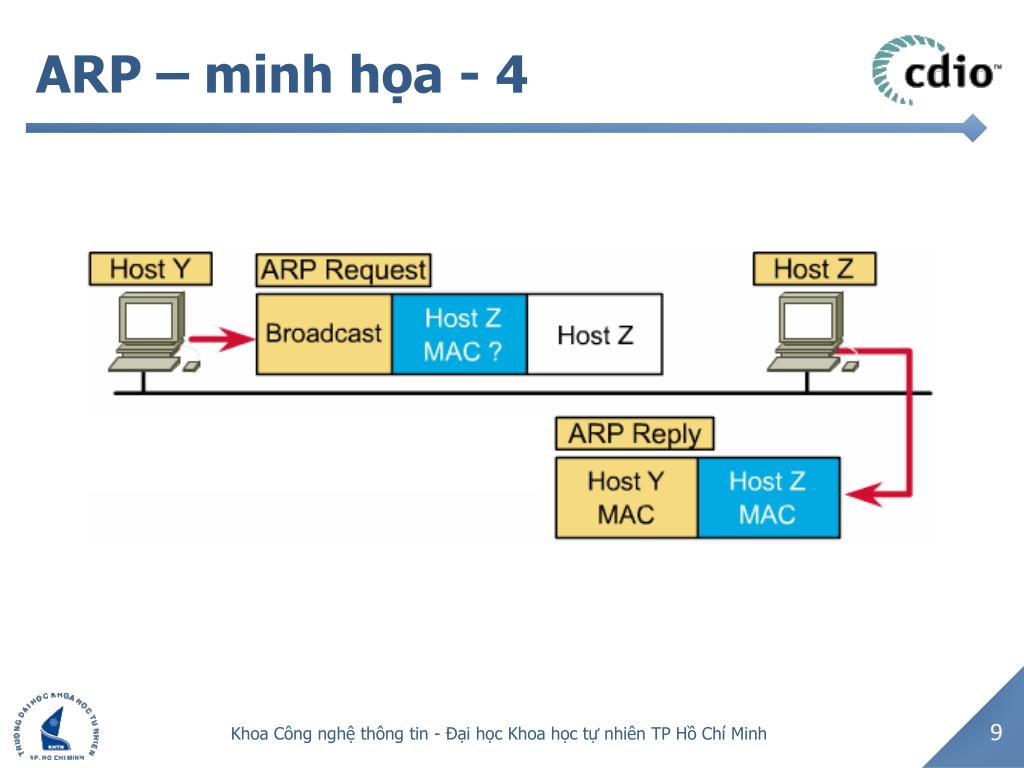

  8. ARP – minh họa - 3 Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh

  9. ARP – minh họa - 4 Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh

  10. MAC A.B.C.1.3.3 MAC ff.ff.ff.ff.ff.ff IP 197.15.22.33 IP 197.15.22.126 What is your MAC Addr? 197.15.22.126 197.15.22.33 197.15.22.34 A.B.C.1.3.3 A.B.C.7.3.5 A.B.C.4.3.4 A B C ARP – Request Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh

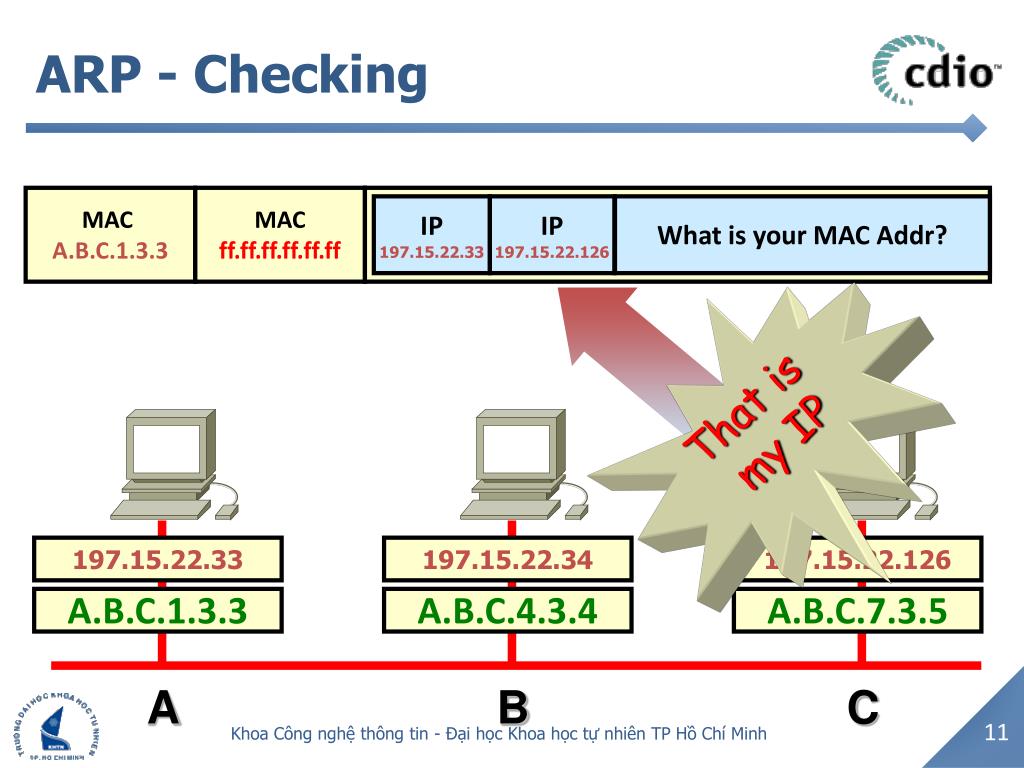

  11. MAC A.B.C.1.3.3 MAC ff.ff.ff.ff.ff.ff IP 197.15.22.33 IP 197.15.22.126 What is your MAC Addr? 197.15.22.33 197.15.22.126 197.15.22.34 A.B.C.4.3.4 A.B.C.1.3.3 A.B.C.7.3.5 A B C ARP - Checking That is my IP Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh

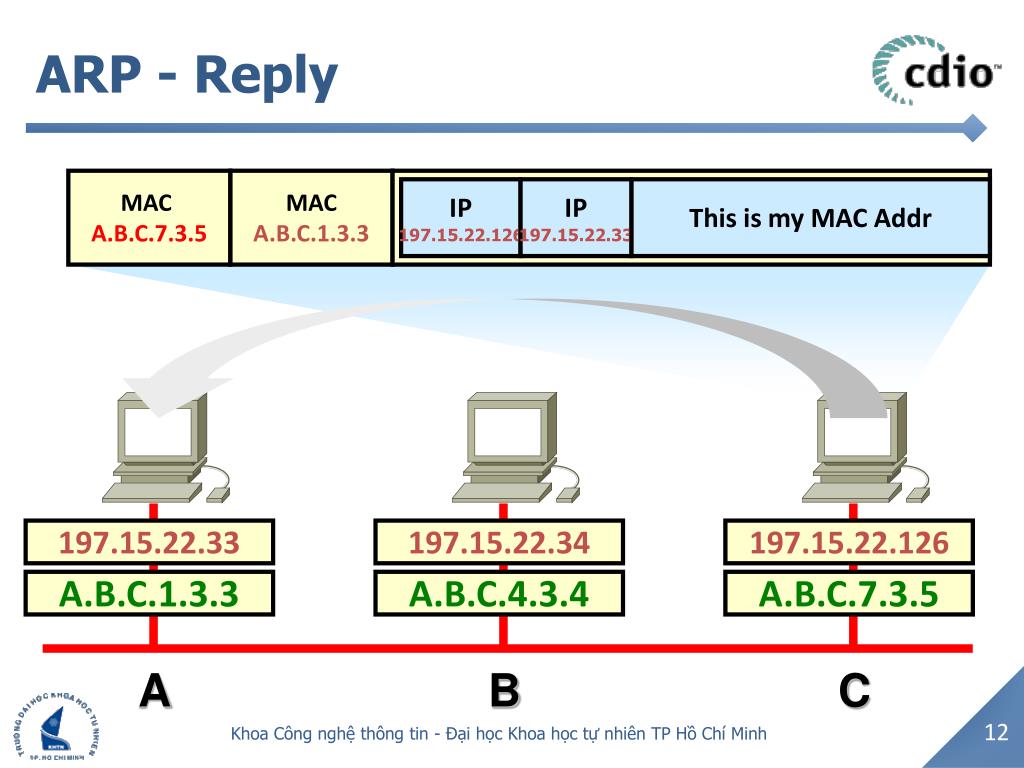

  12. MAC A.B.C.7.3.5 MAC A.B.C.1.3.3 IP 197.15.22.126 IP 197.15.22.33 This is my MAC Addr 197.15.22.33 197.15.22.126 197.15.22.34 A.B.C.1.3.3 A.B.C.7.3.5 A.B.C.4.3.4 A B C ARP - Reply Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh

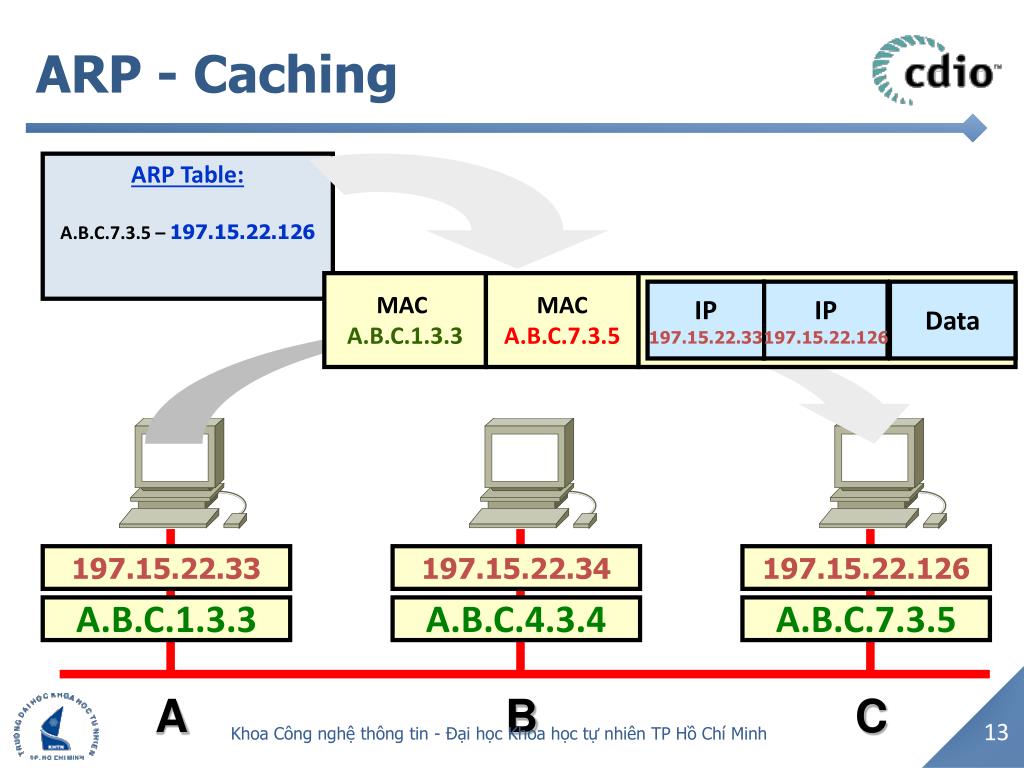

  13. MAC A.B.C.1.3.3 MAC A.B.C.7.3.5 IP 197.15.22.33 IP 197.15.22.126 Data 197.15.22.33 197.15.22.126 197.15.22.34 A.B.C.4.3.4 A.B.C.1.3.3 A.B.C.7.3.5 A B C ARP - Caching ARP Table: A.B.C.7.3.5 – 197.15.22.126 Khoa Công nghệ thông tin - Đại học Khoa học tự nhiên TP Hồ Chí Minh
