JTAG for dummies

whilemina-lewis avatar
whilemina-lewis
19 diapositives · 465 Views · Nov 15, 2014

JTAG for dummies. 31/01/2013 DCG # 7812. by @ cherboff. Intro. A long time ago…. WTF?. WOOOT?. Разработка Прототипирование О тладка Производство Прошивка Тестирование PCB и компонентов Сопровождение Сервис-центры (восстановление/обновление). JTAG from outside.

#jtag for dummies #jtag for dummies ppt #powerpoint #presentation
JTAG for dummies - slide 1
01 / 19JTAG for dummies
1 / 17

Télécharger la présentation

JTAG for dummies
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. JTAG for dummies 31/01/2013 DCG#7812 by @cherboff

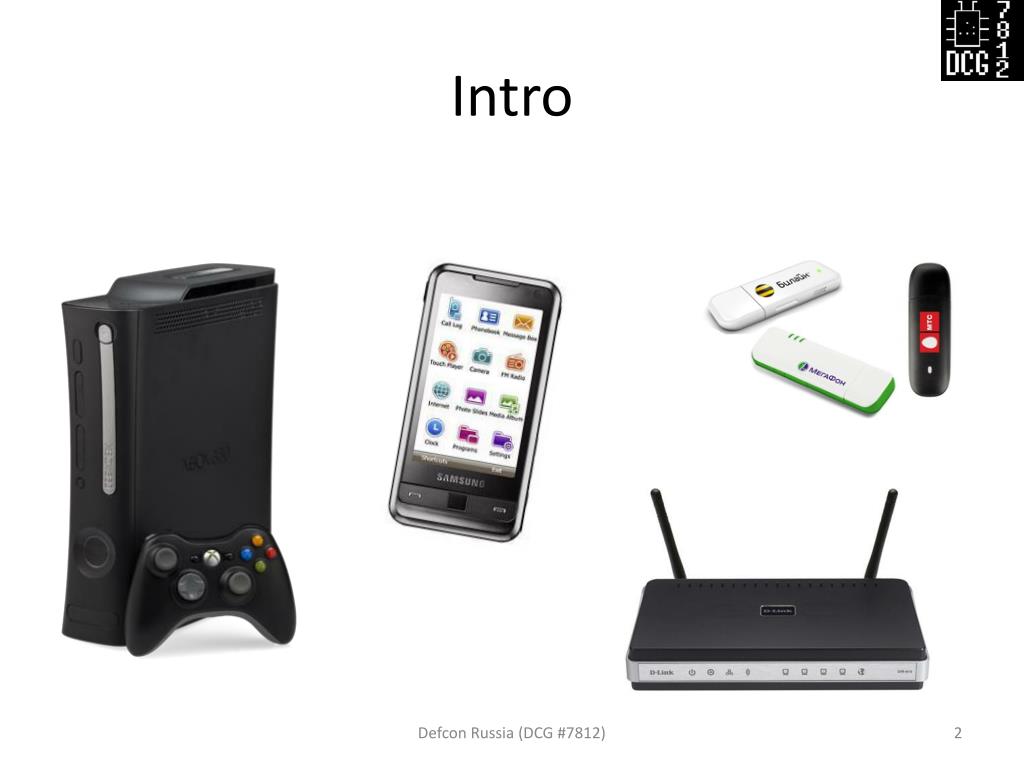

  2. Intro Defcon Russia (DCG #7812)

  3. A long time ago… WTF? Defcon Russia (DCG #7812)

  4. WOOOT? • Разработка • Прототипирование • Отладка • Производство • Прошивка • Тестирование PCB и компонентов • Сопровождение • Сервис-центры (восстановление/обновление) Defcon Russia (DCG #7812)

  5. JTAG from outside • TCK (clock) • TDI (data input) • TDO (data output) • TMS (mode select) • [RTCK] (reverse clock) • [RST] (reset) Defcon Russia (DCG #7812)

  6. JTAG Slide_name Core Defcon Russia (DCG #7812)

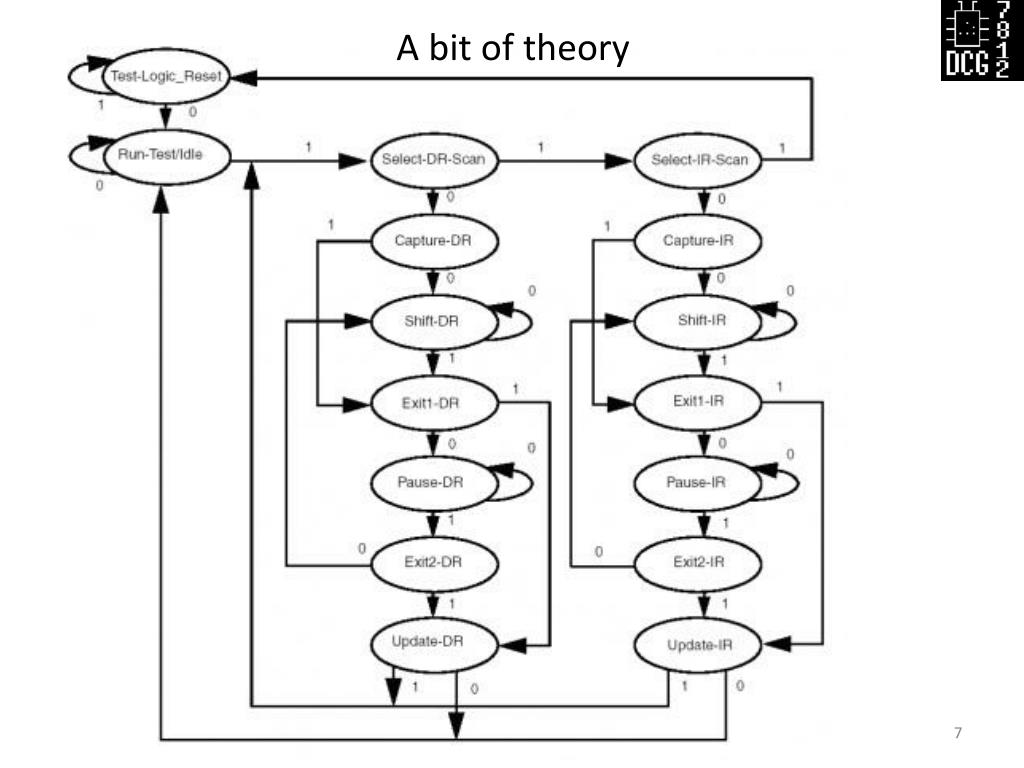

  7. A bit of theory Defcon Russia (DCG #7812)

  8. A bit of theory Defcon Russia (DCG #7812)

  9. What we can do with? } • Read / Write registers • Read / Write memory • Read / Write flash (!!!) • Execution control GOD Mode Defcon Russia (DCG #7812)

  10. But… • ARM Code security • Code protection fuses (AVR) • PCB obfuscation and stuff Defcon Russia (DCG #7812)

  11. Get armed! • Hardware emulators • Debug software • Helpful tools Defcon Russia (DCG #7812)

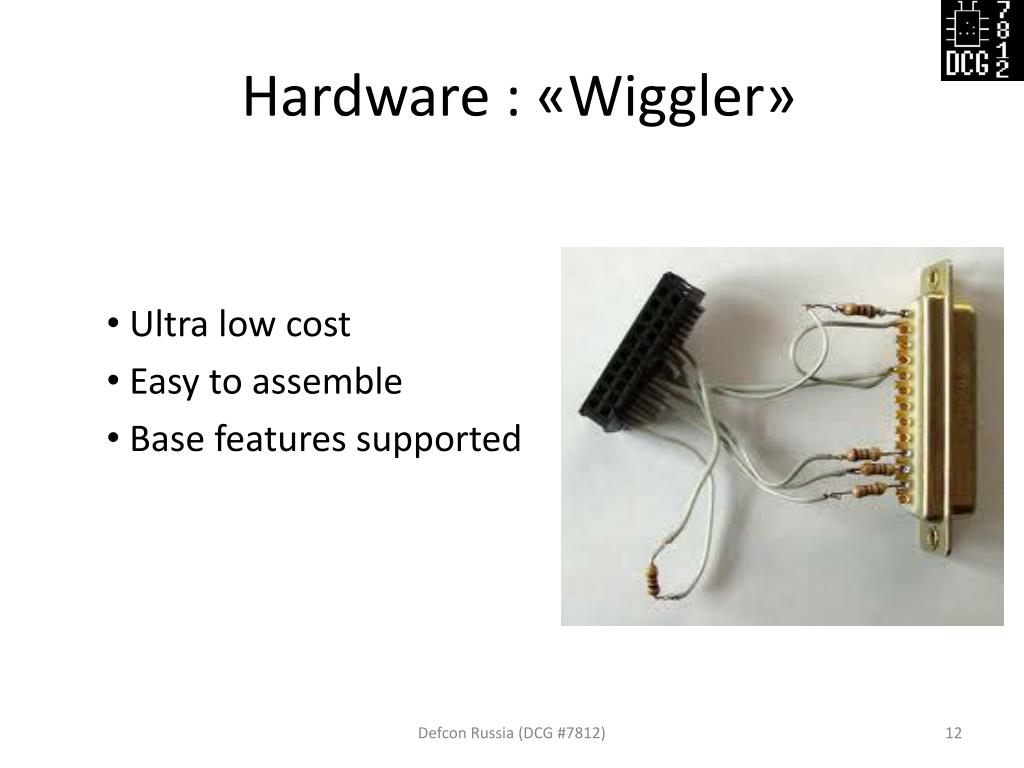

  12. Hardware :«Wiggler» • Ultra low cost • Easy to assemble • Base features supported Defcon Russia (DCG #7812)

  13. Hardware : U-Link / J-Link • USB • Dozens of features • Open OCD support (J-Link) • ~ $500 (original)* *~ $12 from China with love ;-) Defcon Russia (DCG #7812)

  14. Software • KeiluVision • IAR • Open OCD + Open source + Crossplatform + gdb / eclipse integration Defcon Russia (DCG #7812)

  15. JTAG In wild • 10 x 2 • 7x2 • 5x2 etc… Defcon Russia (DCG #7812)

  16. JTAG In wild OR Defcon Russia (DCG #7812)

  17. Point detection • Check datasheets • Multimeterprobing • Logic analysers • Special tools Defcon Russia (DCG #7812)

  18. Jtagenum Automated JTAG scanner + open source + Arduino based + rs232 controlled + full-featured CLI Defcon Russia (DCG #7812)

  19. Questions? Defcon Russia (DCG #7812)
