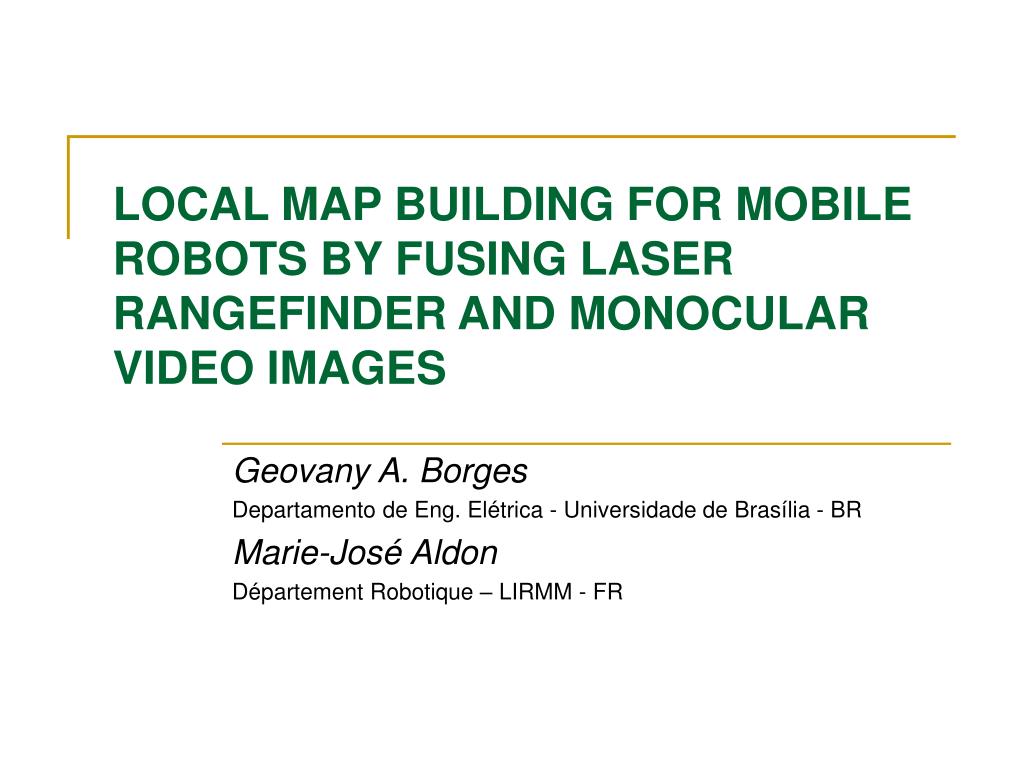

  1. LOCAL MAP BUILDING FOR MOBILE ROBOTS BY FUSING LASERRANGEFINDER AND MONOCULAR VIDEO IMAGES Geovany A. Borges Departamento de Eng. Elétrica - Universidade de Brasília - BR Marie-José Aldon Département Robotique – LIRMM - FR

  2. Introdução • Construção de mapas em Robótica Móvel: • Abordagens métricas: • Grade de ocupação • Mapas (geométricos) estocásticos • Abordagens topológicas: • Localmente utiliza-se uma representação métrica. • Paradigmas “Concurrent Mapping and Localization (CML)” ou “Simultaneous localization and map building (SLAM)” Incremento de complexidade: SPLAM (SLAM + Planning) • Tarefa igualmente importante: cartografia local.

  3. Representação geométrica • Representação envolvendo • Primitivas geométricas • Atributos de alto nível • Estruturas do mapa: • Semiplanos; • Bordas; • Cantos; • Bordas fotométricas.

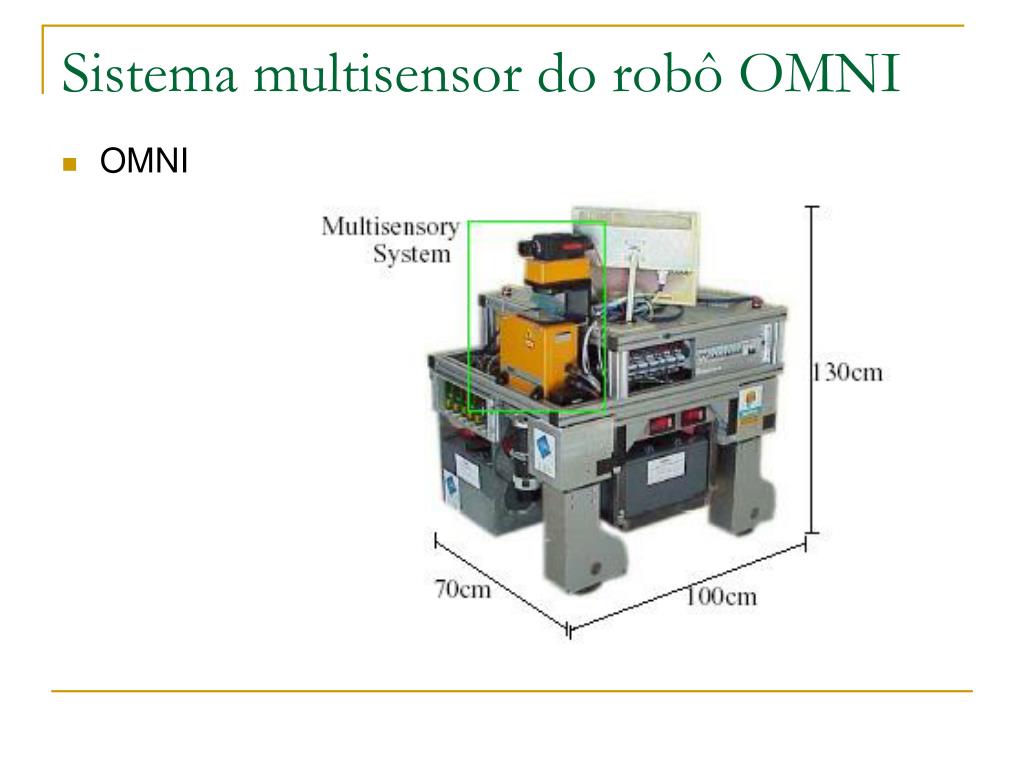

  4. Sistema multisensor do robô OMNI • OMNI

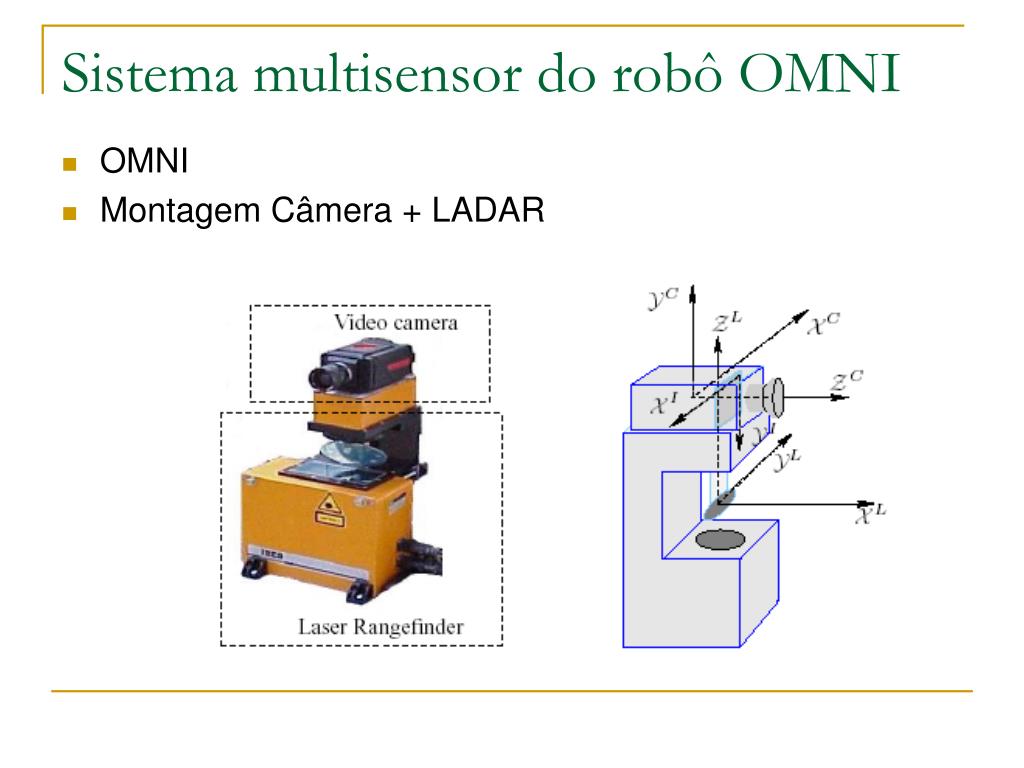

  5. Sistema multisensor do robô OMNI • OMNI • Montagem Câmera + LADAR

  6. Sistema multisensor do robô OMNI • OMNI • Montagem Câmera + LADAR • Calibração – descrição do problema

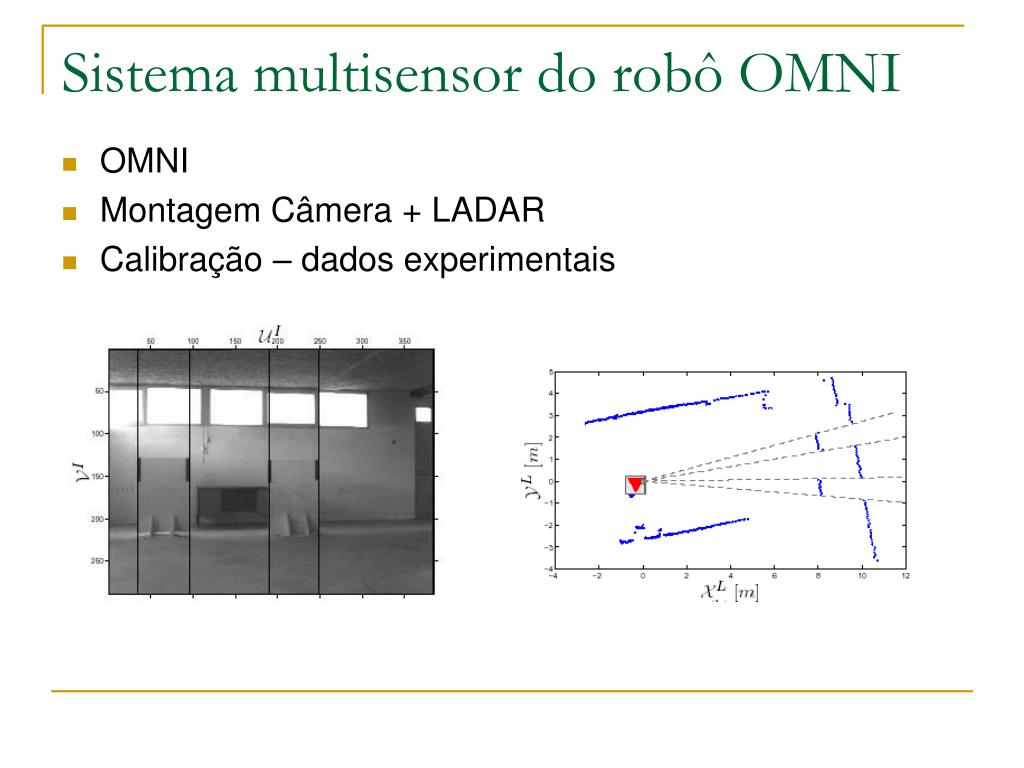

  7. Sistema multisensor do robô OMNI • OMNI • Montagem Câmera + LADAR • Calibração – dados experimentais

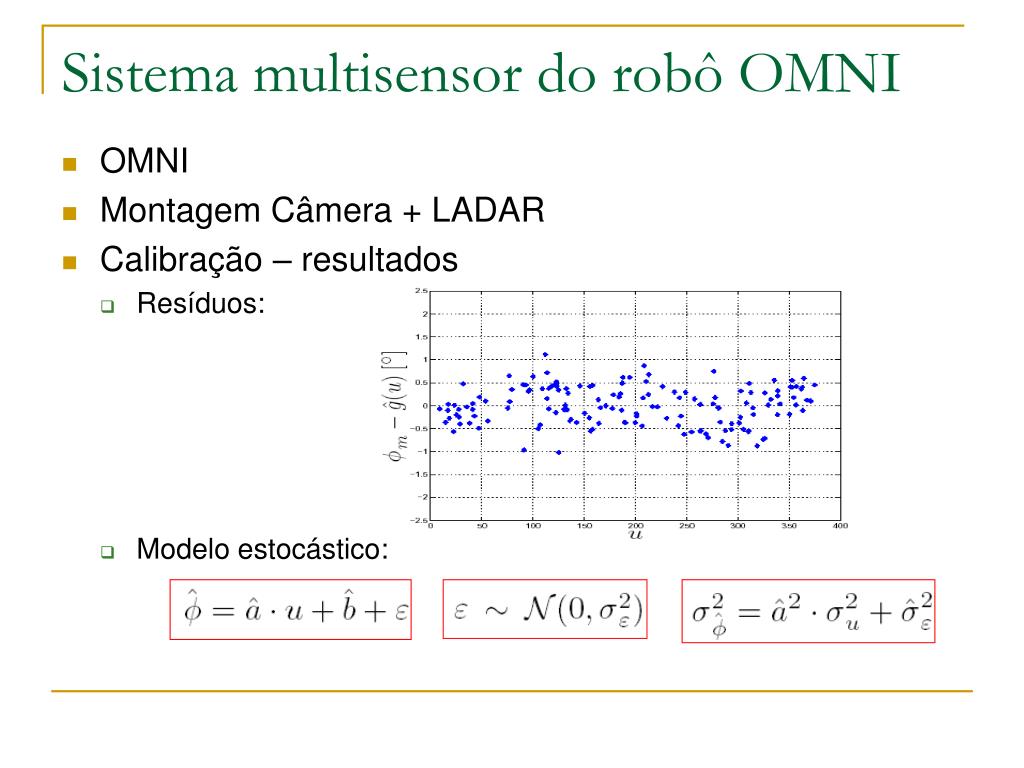

  8. Sistema multisensor do robô OMNI • OMNI • Montagem Câmera + LADAR • Calibração – resultados • Resíduos: • Modelo estocástico:

  9. Construção de mapa local • Extração de características de imagens de vídeo • Realce de contornos verticais (Canny)

  10. Construção de mapa local • Extração de características de imagens de vídeo • Acumulador de Hough especializado • Modelo estocástico para linhas verticais:

  11. Construção de mapa local • Extração de características de imagens de vídeo • Acumulador de Hough especializado • Modelo estocástico para linhas verticais:

  12. Construção de mapa local • Extração de características de imagens LADAR • Extração de retas e pontos de ruptura (Borges & Aldon, 2004b)

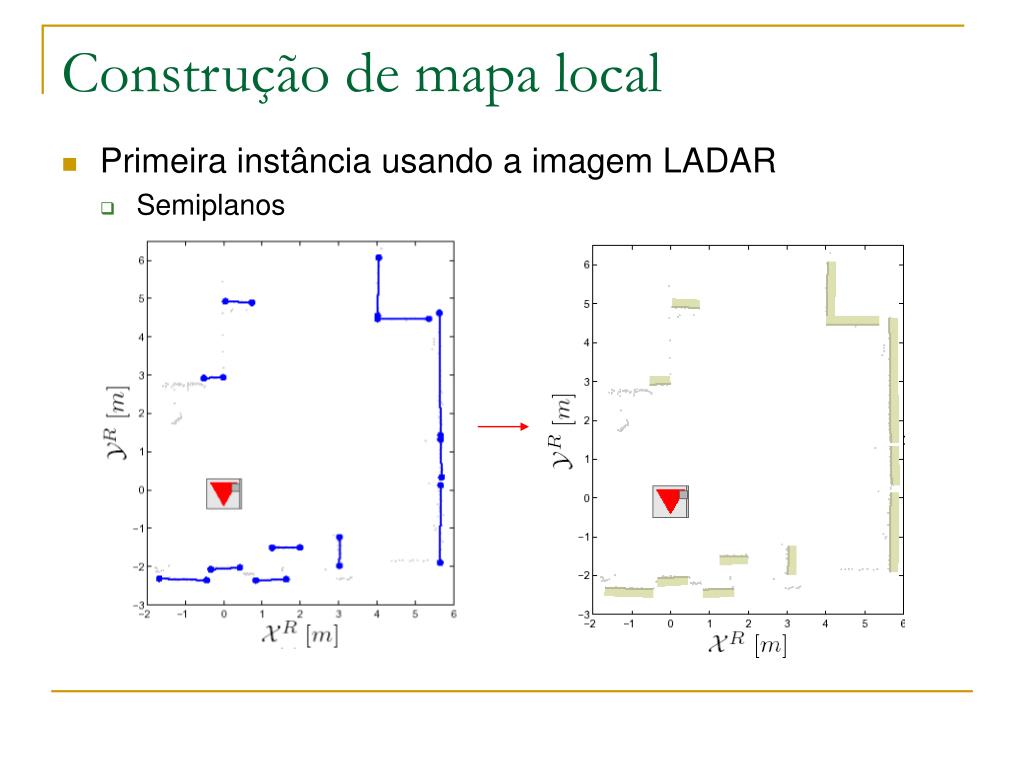

  13. Construção de mapa local • Primeira instância usando a imagem LADAR • Semiplanos

  14. Construção de mapa local • Primeira instância usando a imagem LADAR • Bordas

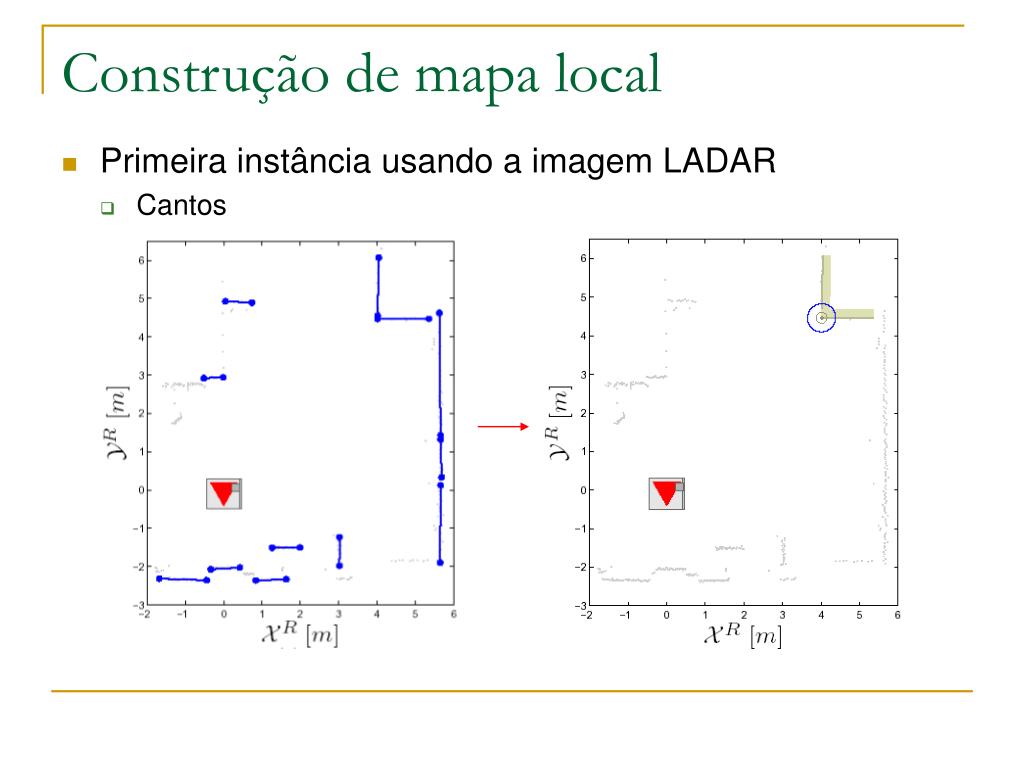

  15. Construção de mapa local • Primeira instância usando a imagem LADAR • Cantos

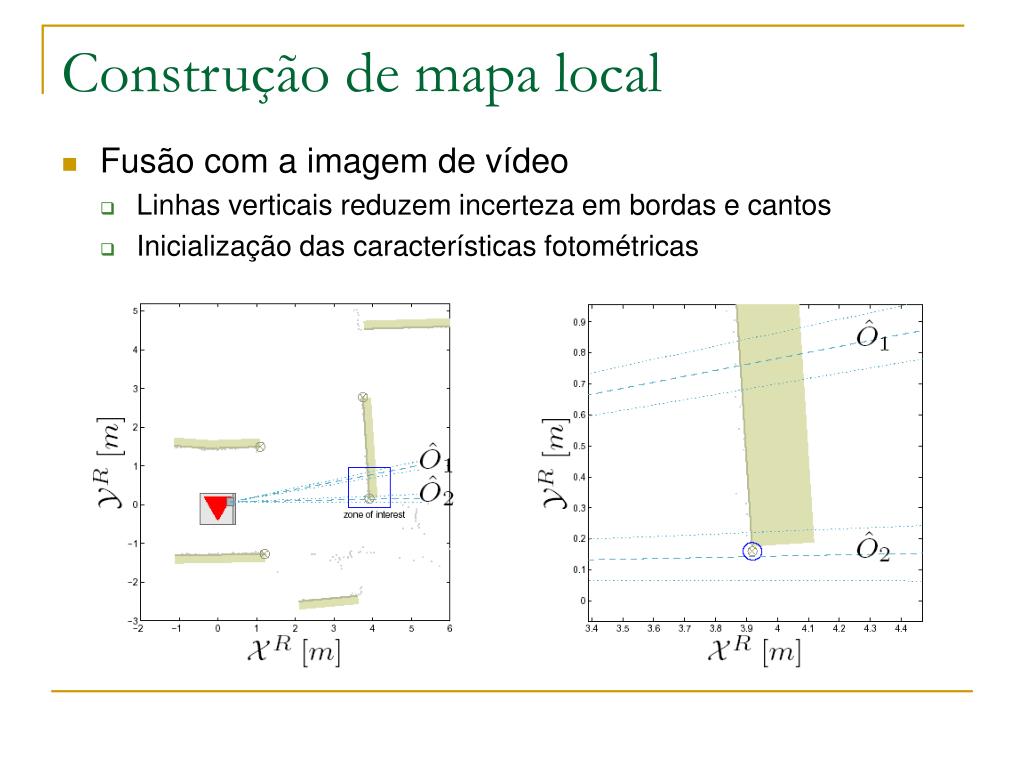

  16. Construção de mapa local • Fusão com a imagem de vídeo • Linhas verticais reduzem incerteza em bordas e cantos • Inicialização das características fotométricas

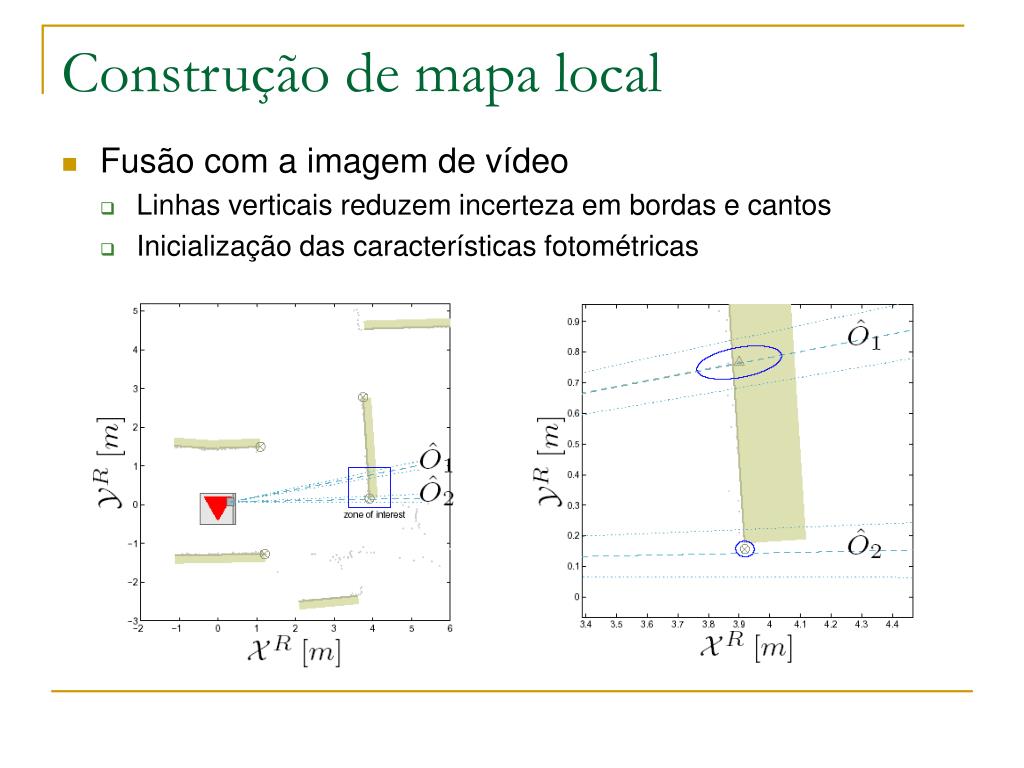

  17. Construção de mapa local • Fusão com a imagem de vídeo • Linhas verticais reduzem incerteza em bordas e cantos • Inicialização das características fotométricas

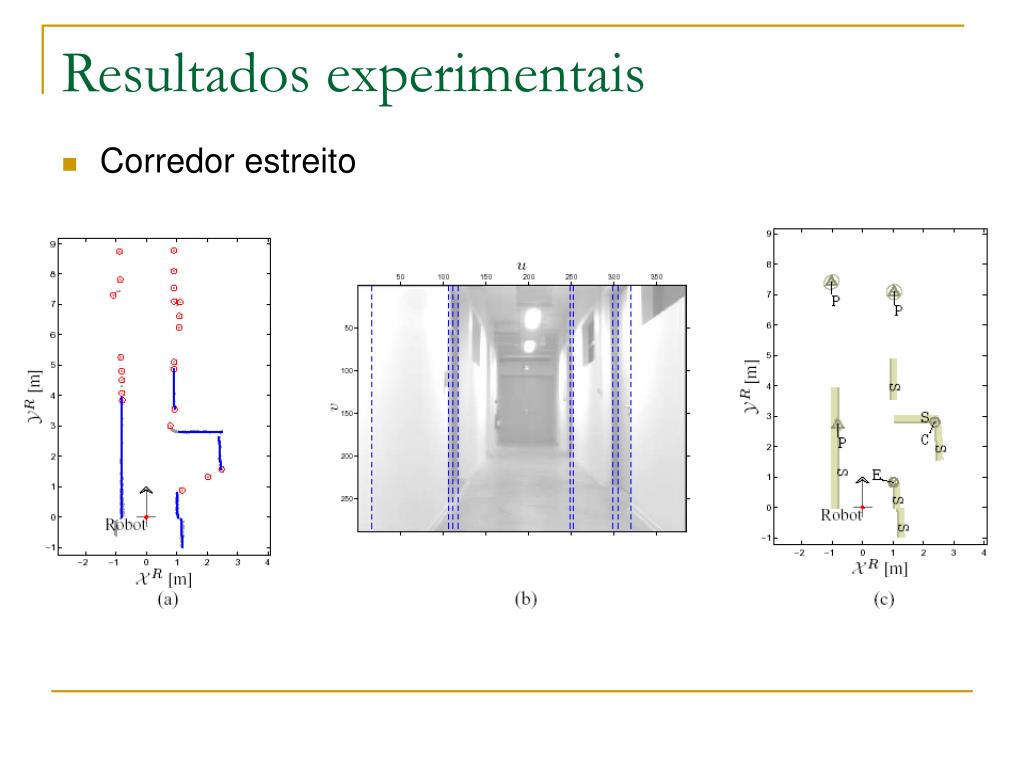

  18. Resultados experimentais • Corredor estreito

  19. Resultados experimentais • Continuidade na detecção em uma seqüência Tempo máximo: 350 ms (Pentium II, 333MHz)

  20. Conclusões • Resultado principal: sistema de construção de mapas geométricos locais, rápido e robusto. • Extensão: inclusão de um sistema de imageamento estéreo.
