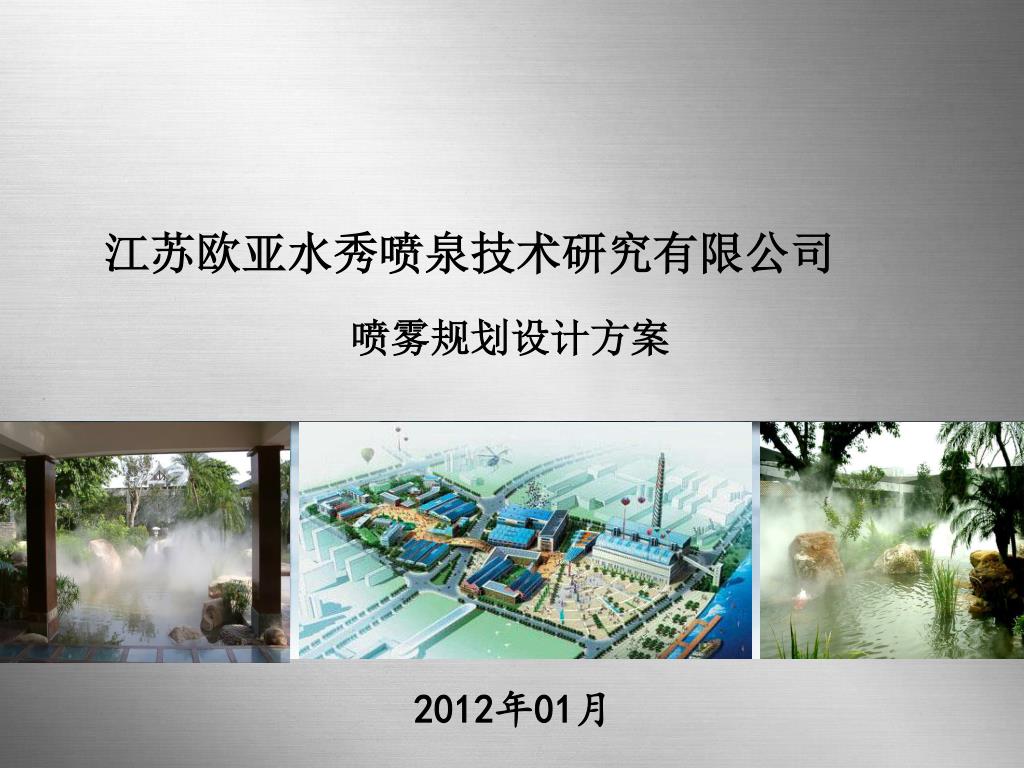

江苏欧亚水秀喷泉技术研究有限公司 喷雾规划设计方案 2012年01月

广场---冷雾规划设计方案 • 气候最炎热的时段。园区的规划设计中加入大量水系、加大树木种植覆盖率等设计手法，目的就是为了达到美化环境，改善空气质量从而降低园区的大气温度。增强游客的游览舒适性。 • 城市广场的建筑体量庞大,我们设想在城市广场的规划设计中加入雾喷系统的设计.这样所取得的效果不但能够丰富造景，烘托园区景观氛围。我们最重要的目的就是直接降低周边环境的温度和改善空气质量。冷雾规划概述： Page 2

针对城市广场的整体规划布局。我们将整个地块的喷雾规划设计分为两大功能系统. 城市广场---冷雾规划设计方案冷雾功能示意图景观功能区降温改良空气质量功能区 Page 3

广场---冷雾规划设计方案 冷雾功能介绍：雾，作为一种景观效果，给人以空气清新，仿佛行走在荒野山谷中的回归自然的感觉。如今雾效在室外被大量利用的主要原因是： ¤ 功能需要：能够实现降温、加湿；除尘、除静电；除臭、杀菌等功能。 ¤ 景观需要：能够营造出若隐若现、如梦似幻般的奇特景色。对人视觉、感官都具有强烈的刺激效果。 Page 4

广场---冷雾规划设计方案 景观功能的效果冷雾对环境具有多种价值，不仅能湿润周围的空气，清除尘埃，而且能使冷雾物化后的细小水珠与空气分子撞击，并产生出大量对人体有益的负氧离子。空气离子尤其是负氧离子对人们的健康有良好的作用，被誉为“空气长生素”。着重强调喷雾效果与绿化、建筑及周边景观间的相辅相成。冷雾对景观的作用更是可以实现美轮美幻的景观效果，给人们一种独特的视觉效果，身临其境的游客更能感觉到雾气云霓、薄如轻纱、若隐若现、如梦幻似仙境，美幻绝伦。置身其外，瞥见那云雾缭绕的美景更是让人浮想联翩！ Page 5

广场---冷雾规划设计方案 景观功能区喷头布置： 1、景观树：对于景观树的喷头布置为缠绕式，以藤蔓性植物辅助缠绕。这样可以达到一定得美观性和隐蔽性。 2、灌木丛：对于灌木的喷头布置为埋藏式。将喷头隐蔽埋藏于灌木丛中，以达到喷头的隐蔽性。 3、盆栽：对于盆栽的喷头布置为隐藏式。将喷头隐蔽埋藏于盆栽的盆边覆土中，以达到喷头的隐蔽性。 Page 6

城市广场---冷雾规划设计方案 降温改良空气质量的功能效果雾效的超纯净水处理器,能有效去除水源中的细菌、病菌等微生物。在确保喷嘴不会因大颗粒物质的聚集而堵塞的同时，更确保释放出来的雾效微颗粒不会含有对人体有伤害的成分。经雾效后的颗粒分子是积聚了大量负氧离子的微颗粒群体，利用负氧离子来净化血液改善呼吸机能，促进新陈代谢，调节内分泌，缓和紧张情绪，消除正电荷对人体（如气管、支气管）的刺激等等。 Page 7

广场---冷雾规划设计方案 冷雾降温原理：喷雾颗粒极小，在1-10微米间。这些级小的颗粒物质能长时间的漂浮、悬浮在空气中，吸收大量热量。例如：每使用一公斤的水激发成浮游状态的雾效，得到的效果等于溶解七公斤的冰。水从液态变成气态，使空间温度得到增大，并达到降低空气温度的目的。 1公斤water 液态—气态 7公斤ice 固体—液体效果等同 Page 8

城市广场---冷雾规划设计方案 冷雾降温理论数据：空气释放热量：水雾吸收热量： Page 9

广场---冷雾规划设计方案 研究报告表明： Page 10

城市广场---冷雾规划设计方案 降温改良空气质量功能区喷头布置：降温功能区有很多的游客休息长椅。我们的喷头布置采用隐蔽式布置，布置于距离长椅0.5米距离外的隐蔽处。加以变频技术控制系统，使游客有种雾气云霓的，浓似迷宫的人间仙境；轻盈婀娜、如影如幻的现代生态景观；如云如烟。科技与艺术的结合撞击着人们的心灵，使人们能够真切的感受到：科技以人为本!生活会更美好，环境更适宜。 Page 11

城市广场---冷雾规划设计方案 冷雾系统的组成与工作原理： • 系统组成：人造雾系统由高压主机、雾化喷头、电控部分和管路组成。 • 工作原理：人造雾系统使用普通的水，经过系统自身配备微米级的过滤系统过滤后，进入高压主机，经加压后的水通过管路输送到雾嘴。高压水流以高速撞击针式雾嘴的针，从而形成了微米级的雾粒。 Page 12

城市广场---冷雾规划设计方案 • 冷雾喷嘴: • 冷雾喷嘴是造雾的核心部件，它将水从液体状态转变成直径1-20微米无数细小的水珠而悬浮于空气中，与自然雾无异。 • 冷雾喷嘴分为二类： • ◆CF-15S/20S不锈钢孔冷雾喷嘴系列：喷雾柔合，易于安装，经济实惠。 • ◆CF-15R：红宝石冷雾喷嘴系列;316L不锈钢座红宝石喷孔，孔径精度±0.005毫米，配以硬化处理不锈钢撞针。喷雾量大、效果完美、一致，红宝石喷嘴永不磨损。 CF-15S/20S CF-15R 红宝石 Page 13

广场---冷雾规划设计方案 • 高压主机介绍： • 1．水泵整机引进国际技术领先的意大利博特里尼（Bertolini）高压三柱塞泵。意大利博特里尼水泵公司于1918年开始生产水泵，积近百年之经验创造出的高硬耐磨损陶瓷柱塞配以顶级防漏密封，使其设计独特，架构紧凑，水流平稳，高效节能，性能可靠，工作寿命长，维护费用低。并配备冷雾高压泵站专用润滑油。 • 2．水泵驱动选用世界著名品牌ABB-QA系列铸铁全封闭自扇冷式三相异步电动机，具有高性能的防护等级（IP55防水、F级绝缘），适用双频率，宽电压使用。电动机直接驱动水泵，无需皮带和齿轮，高压主机组结构紧凑，运行噪音低，震动小，效率高。 • 3．高压主机组高压水出口处配置Bertolini原厂进口调压阀，具有恒定水压输出、水流过量返回和压力保护等多项功能，确保在任何状态下，系统均可以安全高效地工作;调压阀高压出水采用不锈钢接头高压软管 • 4．高压主机组进水口处配置压力感应开关，检测供水压力和流量，一旦供水不足或断水，高压主机自动停机，避免供水不稳造成设备在无进水或进水量太小的状况下“干”运行，保护高压泵。 • 5．高压主机进水口处还配置优质的IP55电磁阀，高压主机停机后自动断水。 • 6．高压主机组的电动机启动采用高质量的施耐德电机过载过热保护自动开关，控制系统性能稳定。 • 7．根据安装环境，冷雾系统可提供标准型（室内）和防雨型（户外）高压主机组，机座材料为不锈钢抛光制作。 • 8．冷雾高压主机组系统配有三级过滤系统（采用折叠反渗透膜滤芯），确保高压柱塞泵进水的洁净，以免喷嘴孔被堵塞（喷嘴同时也配有4m喷嘴保护滤芯），有效延长喷嘴的使用寿命。过滤系统配置了压差表，显示滤芯出水水压，提示更换滤芯。 Page 14

广场---冷雾规划设计方案 • 高压主机： Page 15

城市广场---冷雾规划设计方案 冷雾系统冷雾用水预处理系统：: 所有形式的水雾喷嘴，如果喷嘴孔堵塞，就丧失造雾功能。而造成喷嘴孔堵塞的主要原因是： 1．水中有杂质 2．硬水 3．水中细菌或微生物的繁殖我们将根据用户的要求和设备使用地的水质报告而提供经济适用的水预处理系统，使冷雾系统发挥最大的效益。 Page 16

广场---冷雾规划设计方案 冷雾控制系统及其他选配件:： Page 17

广场---冷雾规划设计方案 冷雾独体概算： Page 18

谢谢 2010年8月 Http:www.ouyashuixiu.com E-mail:beierdianqi@163.com Page 19
