  1. ANOTACE • V materiálu se prezentují jednoduché stroje, principy jejich práce, základní rozdělení jednoduchých strojů, příklady použití v běžném praktickém životě. U jednotlivých jednoduchých strojů je uveden popis, místo použití kde mohou člověku snížit námahu. Určeno pro sedmý ročník.

  2. Jednoduché stroje Páka Kladka Kolo na hřídeli Nakloněná rovina Klín Šroub Zápis

  3. Co jsou jednoduché stroje? Jsou to mechanismy, které používáme ke zjednodušení naší činnosti. Snižují fyzickou námahu, protože pomocí malých sil dosáhneme velkých účinků. Mezi jednoduché stroje řadíme: • Páku • Kladku • Kolo na hřídeli • Nakloněnou rovinu • Klín • Šroub

  4. Proč neušetříme práci? Působíme sice menší silou, ale po delší dráze nebo působíme stejně velkou silou jako bez použití mechanismu, ale změníme její směr.

  5. Jak dělíme jednoduché stroje 1. stroje založené na rovnosti momentu sil páka, kladka, kolo na hřídeli 2. stroje založené na rovnováze sil nakloněná rovina, klín a šroub

  6. Páka Páka je tyč otočná kolem pevné osy.

  7. Jednozvratná páka Páka v rovnováze. Na levé rameno působí třikrát větší síla než na pravé. Využití: páčidlo, stavební kolečko, otvírák na láhev piva, louskáček na ořechy….

  8. Dvouzvratná páka O-osa otáčení Využití: kleště, nůžky, houpačka,…

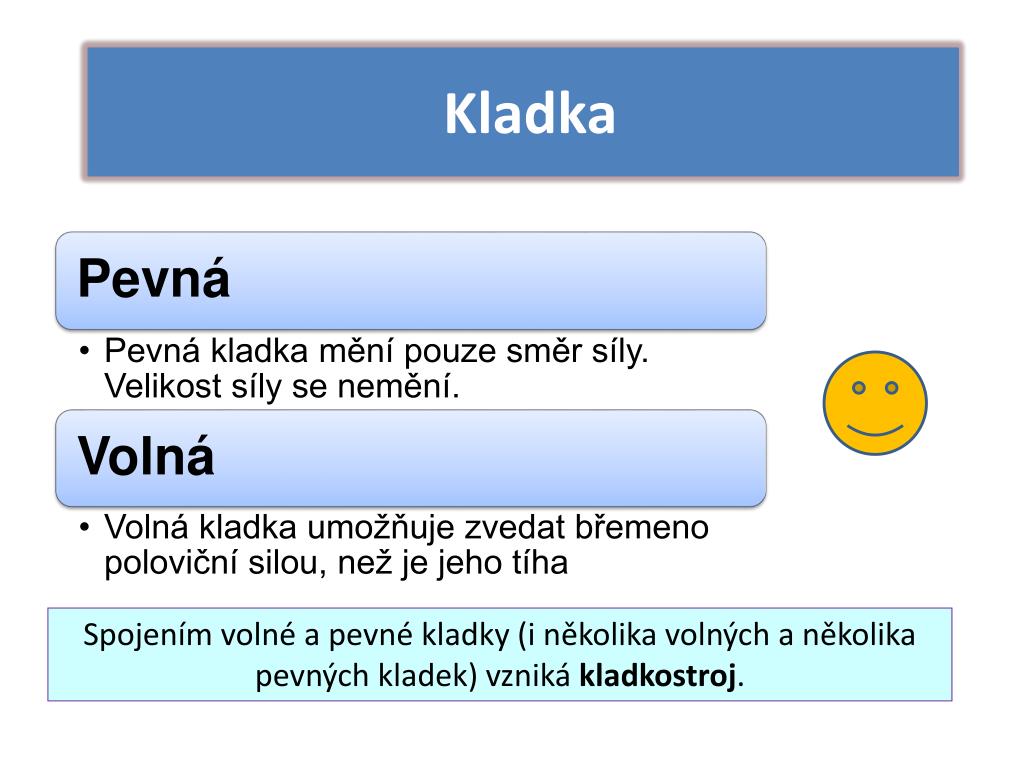

  9. Kladka Spojením volné a pevné kladky (i několika volných a několika pevných kladek) vzniká kladkostroj.

  10. Kladka pevná 100 N = 100 N Mění pouze směr působící síly,což je výhodné např. při zvedání břemene do výšky.

  11. Kladka volná 100 N je méně jak 50N Umožňuje zvedat tělesa poloviční silou, než je tíha tělesa na ní zavěšeného.

  12. Kladkostroj Kladkostroj Kladkostroj má minimálně dvě až desítky kladek.

  13. Kolo na hřídeli Rumpál u studně jako typický příklad kola na hřídeli. Pracuje na základě momentové věty a používá se u převodů na kolo, navijáku, dříve rumpálu, u kterých je kolo nahrazeno klikou.

  14. Nakloněná rovina Příkladem nakloněné roviny je závit na šroubech

  15. Klín Klín používáme jako nůž, sekyru apod.

  16. šroub Šroub s maticí

  17. zápis Jednoduché stroje nám pomáhají při každodenní činnosti tím, že zmenšují sílu, kterou bychom potřebovali při práci bez použití těchto mechanismů nebo mění směr působící síly, který je pro naši práci vhodnější. Patří mezi ně: Páka, kladka, kolo na hřídeli, nakloněná rovina, klín, šroub.
