  1. Bart Bleys CSTC Eau chaude sanitaire 26-10-’12

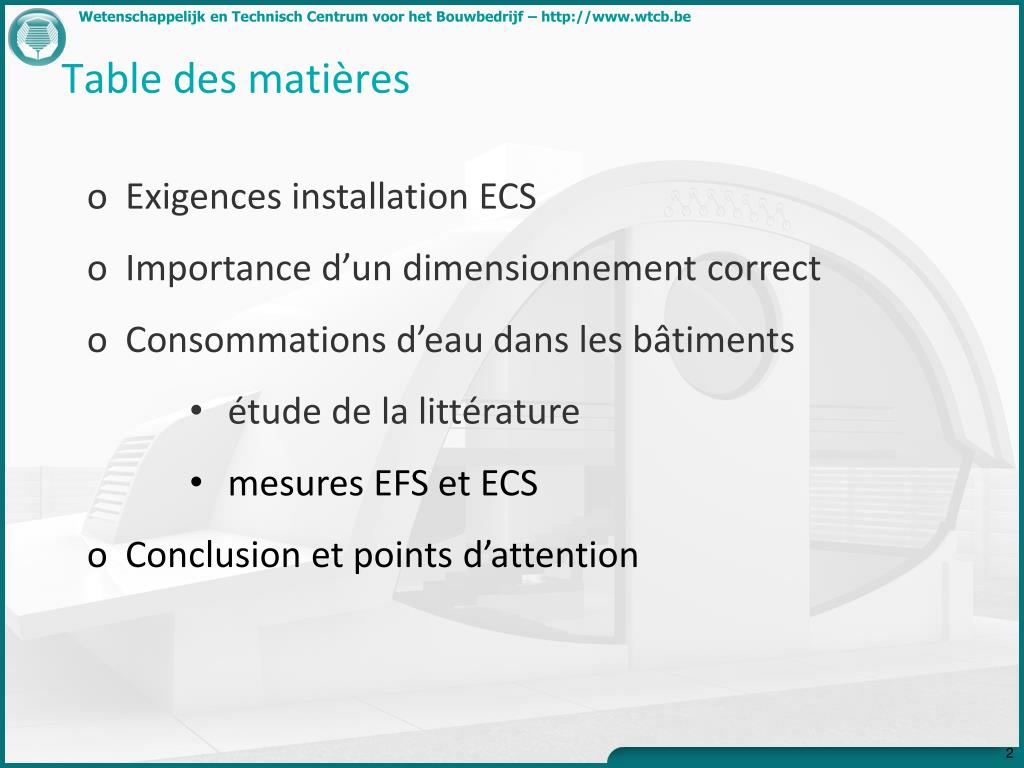

  2. Table des matières • Exigences installation ECS • Importance d’un dimensionnement correct • Consommations d’eau dans les bâtiments • étude de la littérature • mesures EFS et ECS • Conclusion et points d’attention

  3. Exigences installation ECS • Demande d’ECS • Confort: • débit/pression aux points de puisages • temps d’attente aux points de puisages • variations de température • bruit • Sécurité/santé (e.a. Legionella)

  4. Exigences installation ECS • Beaucoup de options/choix pour satisfaire aux exigences lors d’une nouvelle construction: • Production centralisée/décentralisée • Production instantanée/ à accumulation • Avec ou sans pré-chauffagepar p.ex. système solaire • Distribution par réseau avec ou sans conduite de circulation

  5. Exigences installation ECS • Demande d’ECS !!! • Confort: √ • débits/pressions aux points de puisages • temps d’attente aux points de puisages • variations de température • Bruit • Sécurité/santé (e.a. legionellose) √

  6. Demande d’ECS • Pas de méthode ou norme belge • Les normes utilisées (étrangères) sont souvent datées • Evolutions depuis leur publication: • économie d’eau (pommeaux de douche économes, robinets mitigeurs,…) • confort: douches type ‘car wash’, sdbwellness • sont-ils encore d’application? • Nos installations sont-elles réellement bien dimensionnées?

  7. Importance d’un dimensionnement correct • Installations sous dimensionnées: exigences ne sont pas atteints  plaintes • Surdimensionnement des conduites • coût initial • en utilisation: plus gros volume d’eau qui refroidit entre deux puisages • si la Teau < Tutile laisser couler • Confort: temps d’attente plus élevés • Coût: énergie et eau

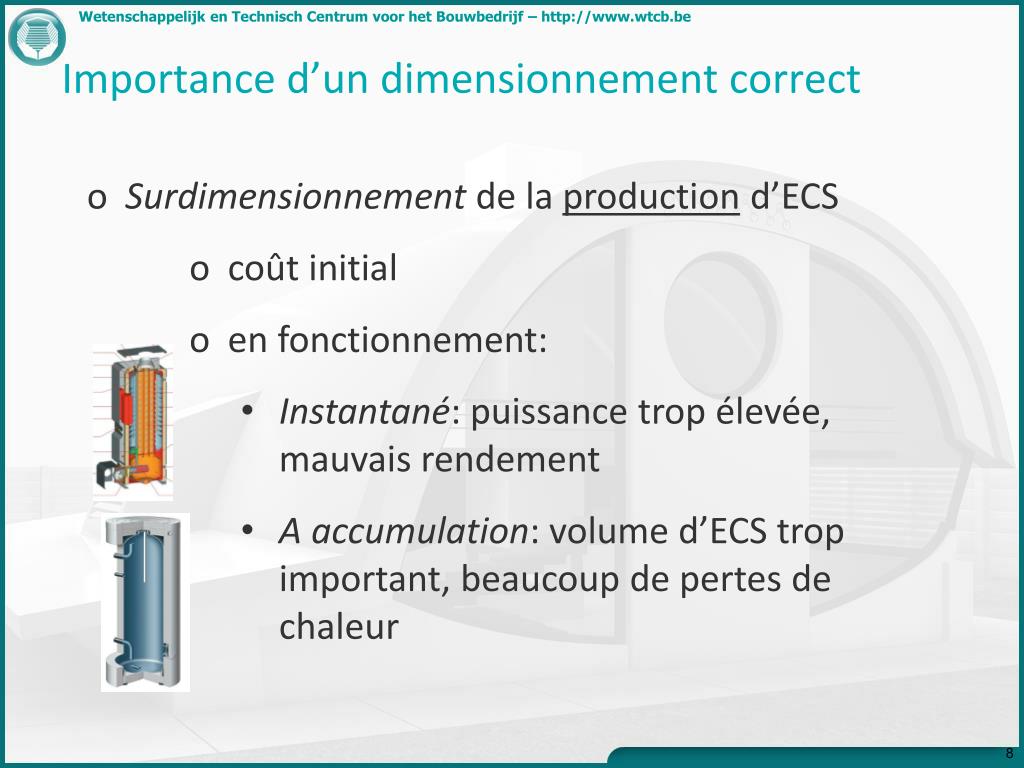

  8. Importance d’un dimensionnement correct • Surdimensionnement de la production d’ECS • coût initial • en fonctionnement: • Instantané: puissance trop élevée, mauvais rendement • A accumulation: volume d’ECS trop important, beaucoup de pertes de chaleur

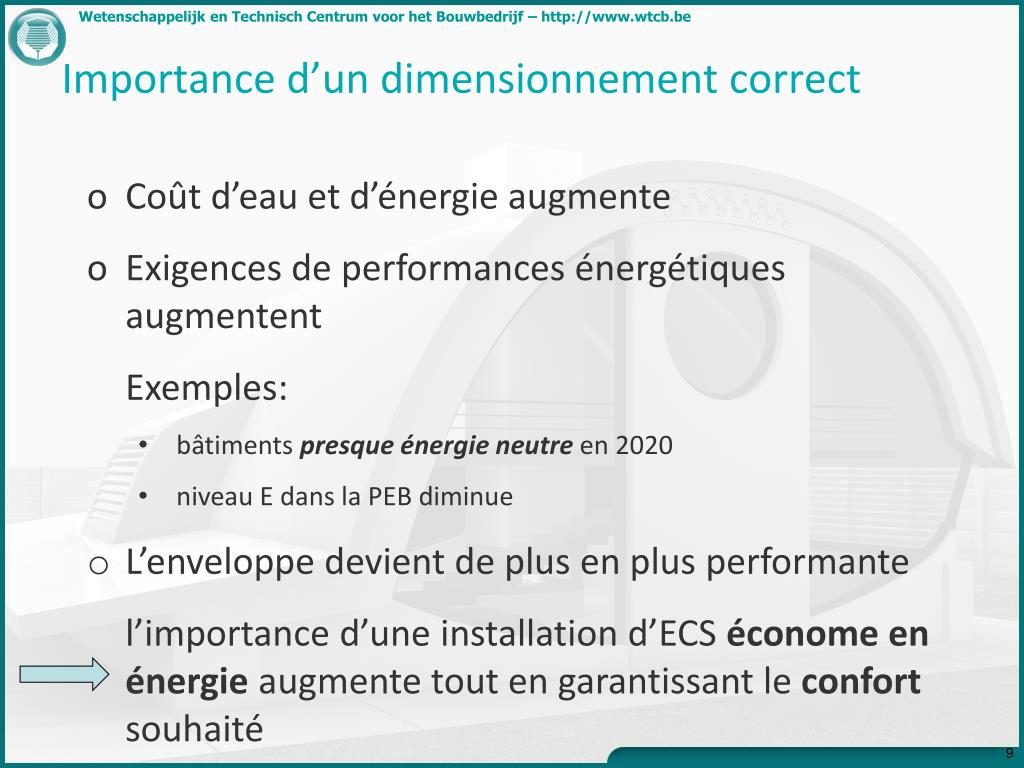

  9. Importance d’un dimensionnement correct • Coût d’eau et d’énergie augmente • Exigences de performances énergétiques augmentent • Exemples: • bâtiments presque énergie neutre en 2020 • niveau E dans la PEB diminue • L’enveloppe devient de plus en plus performante • l’importance d’une installation d’ECS économe en énergie augmente tout en garantissant le confort souhaité

  10. Importance d’un dimensionnement correct Source: VEA

  11. Consommations d’eau dans les bâtiments • Etudes/articles concernant mesures de consommation • Intervalle de mesure pas indiqué • Infos sur les bâtiments (m2, # pers., points de puisages,…) manquants • Représentatif pour la Belgique? • Quelle type d’eau mesurée • Normes pour les débits de pointe:

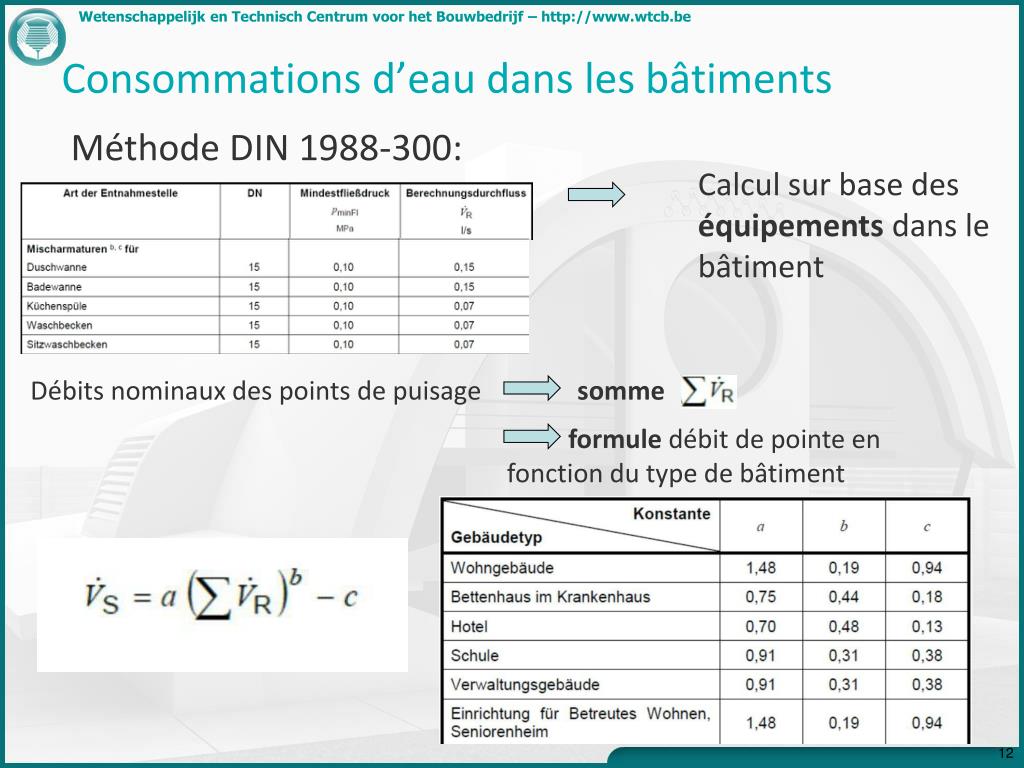

  12. Consommations d’eau dans les bâtiments Méthode DIN 1988-300: Calcul sur base des équipementsdans le bâtiment Débits nominaux des points de puisage somme formule débit de pointe en fonction du type de bâtiment

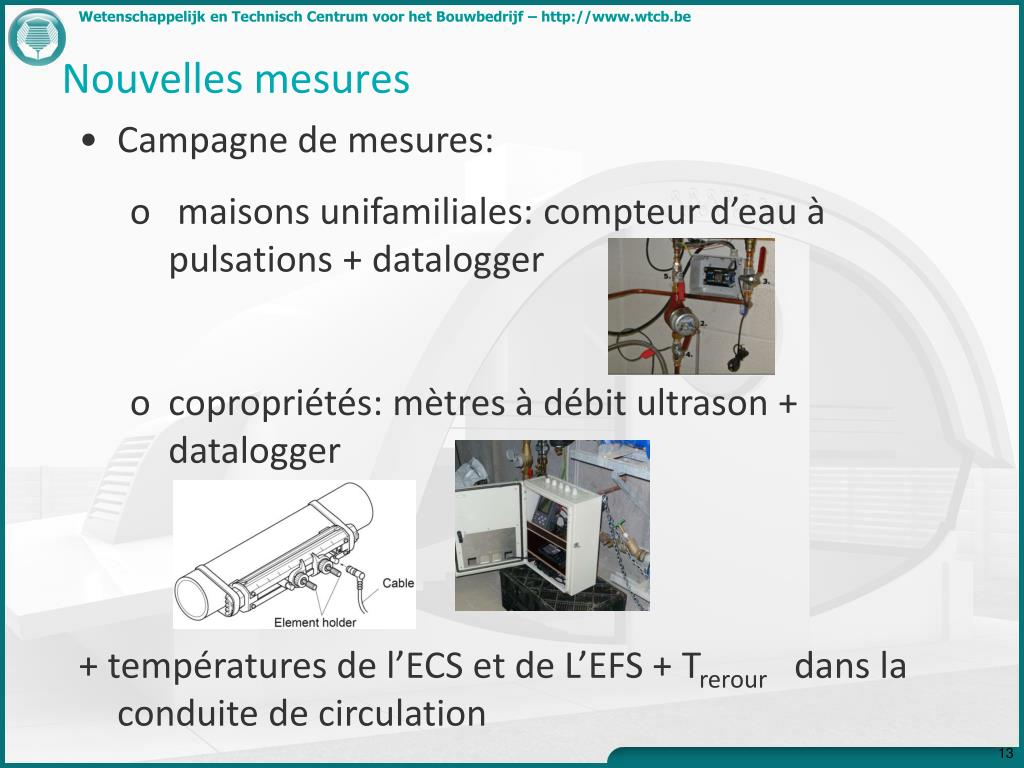

  13. Nouvelles mesures • • Campagne de mesures: • o maisons unifamiliales: compteur d’eau à pulsations + datalogger • o copropriétés: mètres à débit ultrason + datalogger • + températures de l’ECS et de L’EFS + Trerour dans la conduite de circulation

  14. Nouvelles mesures • Mètres ultrason • Intervalle de mesure: 1s • Durée: 1,5 a 2 mois par bâtiment • Méthode de mesure adapté pour PEX-Alu-PEX • Objectif: définir règles de calcul en fonction du type et de la taille du bâtiment

  15. Nouvelles mesures EFS

  16. Nouvelles mesures EFS

  17. Nouvelles mesures EFS Débits de pointe 10-30% plus bas comparé au DIN 1988-3

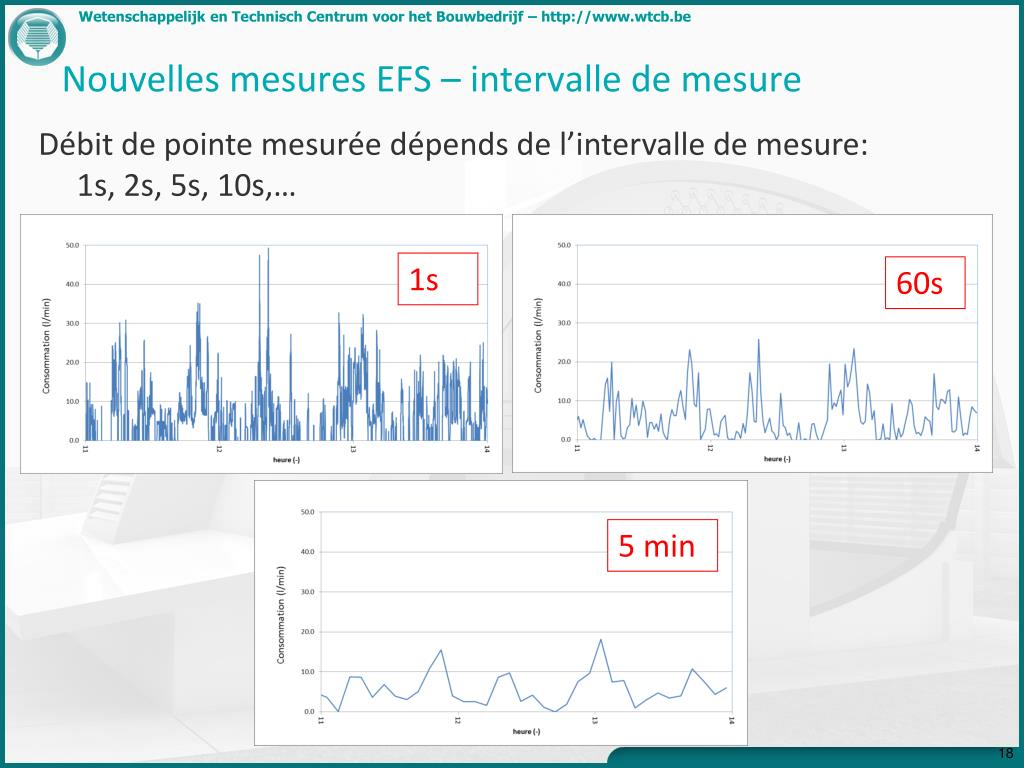

  18. Nouvelles mesures EFS – intervalle de mesure Débit de pointe mesurée dépends de l’intervalle de mesure: 1s, 2s, 5s, 10s,… 1s 60s 5 min

  19. Nouvelles mesures EFS – intervalle de mesure

  20. Nouvelles mesures – intervalle de mesure

  21. Nouvelles mesures – intervalle de mesure Extrapolable?

  22. Nouvelles mesures ECS • Watermal-Boisfort: BXL1 • 124appartements:

  23. Nouvelles mesures • Production ECS centralisée • Conduite à circulation (non-isolée) ± 15kW sans puisage • Collecteur avec chauffage, piscine et échangeur de chaleur pour la production d’ECS

  24. Nouvelles mesures • Etterbeek: BXL2 • 62appartements

  25. Nouvelles mesures ECS • Production d’ECS centralisée • Conduite à circulation isolée avec timer • 4 boilers: 2x (2 boilers en série) en parallel

  26. Nouvelles mesures ECS 3,2 l/min 2,1 l/min débit moyenné sur la période de mesure @ 60°C

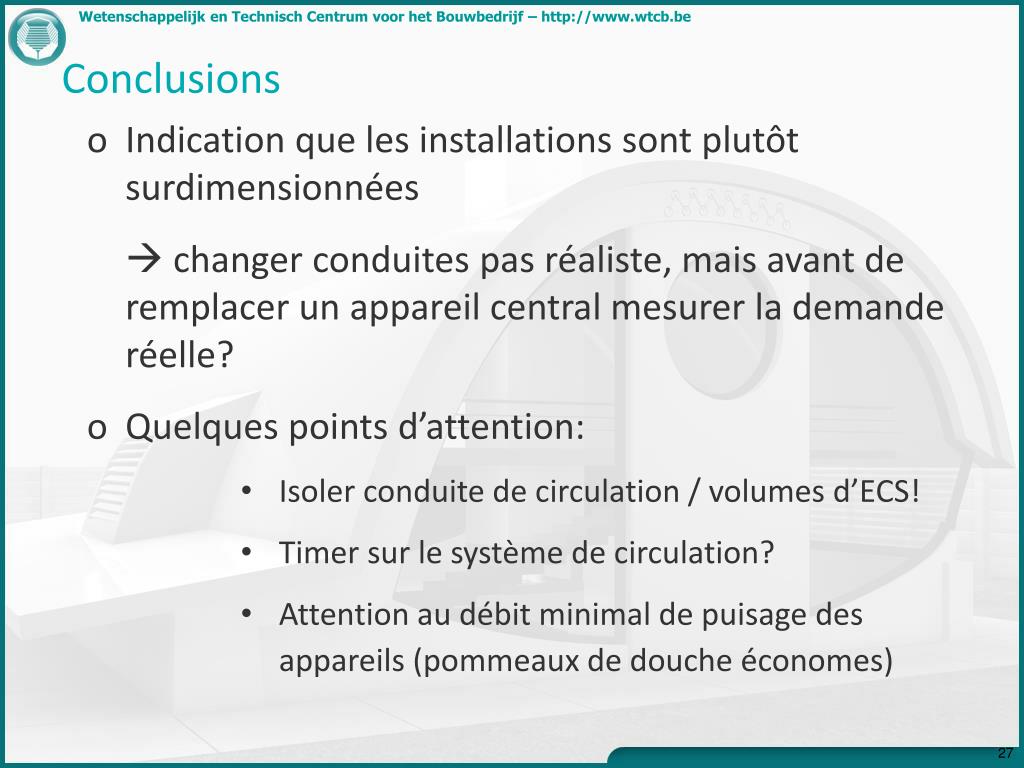

  27. Conclusions • Indication que les installations sont plutôt surdimensionnées •  changer conduites pas réaliste, mais avant de remplacer un appareil central mesurer la demande réelle? • Quelques points d’attention: • Isoler conduite de circulation / volumes d’ECS! • Timer sur le système de circulation? • Attention au débit minimal de puisage des appareils (pommeaux de douche économes)
