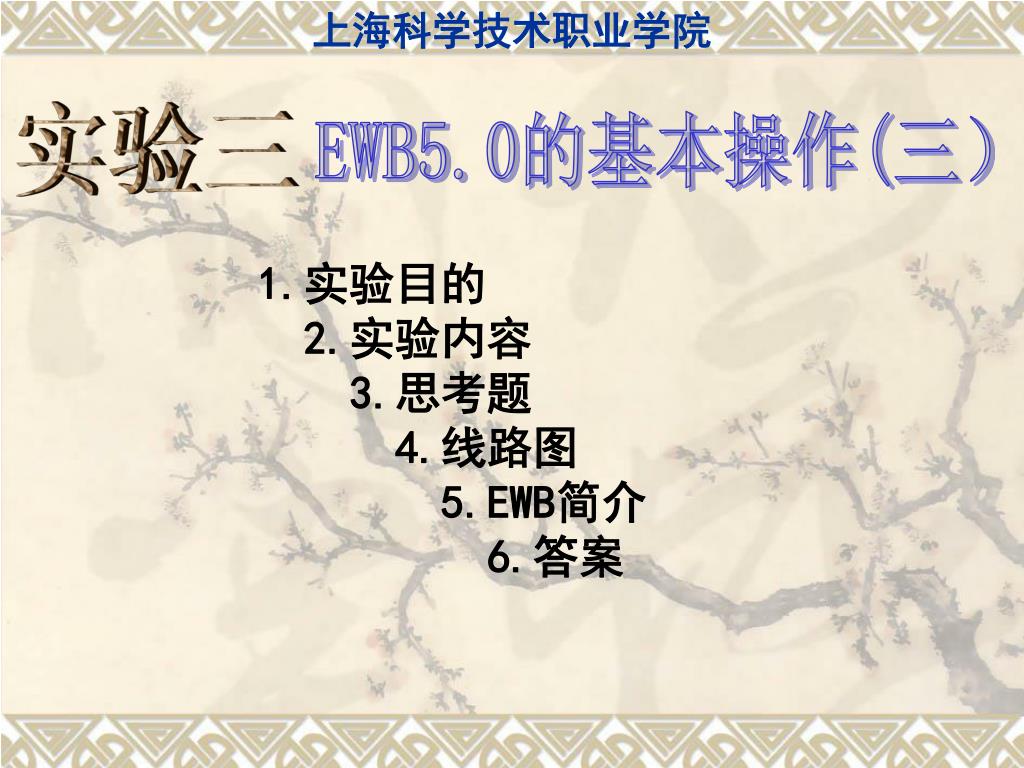

1. 上海科学技术职业学院 实验三 EWB5.0的基本操作(三） 1.实验目的 2.实验内容 3.思考题 4.线路图 5.EWB简介 6.答案

2. 上海科学技术职业学院 返回 实验目的 1.进一步熟悉EWB5.0的基本操作。 2.学会EWB5.0中各种虚拟仪表的设置和操作，并练习多台仪器同时对一个电路进行测量时的使用方法。 3.学会用EWB5.0中交流分析方法分析电路。

3. 上海科学技术职业学院 返回 实验内容 1.测量单极晶体管放大电路的放大倍数Au 放大电路的电压放大倍数Au是指放大器输出电压Uo与输入电压Ui之比，即： Au=Uo/Ui (1)启动EWB5.0图标，将晶体管放大电路（即P7页图3-1）显示在电路工作区。 (2)点击仪器库图标(P105页) ，从库中将数学万用表、函数信号发生器、示波器拖到电路工作区（注：此库中每种仪器或仪表仅有一台）。 (3)设置函数信号发生器参数为：正弦、1KHz、50mVp。多用表设置为交流，示波器设置为：扫速0.2mS/div、垂直灵敏度500mV/div。 (4)按屏幕右上角启动开关，多用表将显示数据，示波器将显示波形。双击示波器图标，再按“Expand”稳压波形并使波形完整显示，利用屏幕上方的指针可测得此波形的参数。请将显示或测量的数据填入下表，并计算放大器的放大倍数Au。

4. 上海科学技术职业学院 返回 黑框的处理方法

5. 上海科学技术职业学院 返回 μ 3. 测量放大器的输入电阻Ri和输出电阻Ro (1)从指示器件库中选取电压表和电流表各一台，分别将它们设置成交流工作状态，并把它们正确接入电路，根据测得的输入电压和输入电流有效值可求得输入电阻： Ri=Ui/Ii (2)根据放大器的负载接入与否时输出电压的变化可求得输出电阻： Ro=(Uo’/Uo-1)xRL Ii

6. 上海科学技术职业学院 返回 4.测量放大器的幅频特性 放大器对于不同频率的输入信号具有不同的放大能力，它们之间的关系即为幅频特性。 (1)从电路中删去多用表和示波器，并从仪器库中选取波特图仪（P114页），将它拖到电路工作区。双击该图标，在波特图仪的面板上对其测试状态进行设置：垂直坐标起点为0dB，终点为30dB；水平坐标起点为0.1Hz，终点为200MHz . 　　此时，三极管参数改为：倒数第二行C、C电容值由0改为5e-12 (2)按下屏幕右上角启动开关，波特图仪的显示屏上将显示出此放大器的幅频特性。移动波特图仪显示屏的读数指针。可以在坐标读数框中读得对应任一频率的放大器增益。我们定义放大器增益下降3dB时的频率范围为通频带。请测量出此放大器的通频带。（注：此项测量必须使信号源同时接在电路中。） Au=20.15 dB，fL= 22.30 Hz，fH= 36.67MHz 幻灯片 25

7. 上海科学技术职业学院 返回 思考题 1.正弦信号的大小有多种表示方式，试问函数信号发生器设置值、数字多用表（交流）显示值、示波器测量值各代表何种电压值？ 2.如何用示波器来测量放大电路的电压增益Au？请绘出测试联接图。

8. 上海科学技术职业学院 返回

9. 上海科学技术职业学院 返回 1.虚拟仪器仪表 虚拟仪器仪表主要包括万用表、函数信号发生器、示波器、波特图仪以及电压表和电流表。这些仪器、仪表中，除波特图仪之外的各种虚拟仪器仪表，在接入电路并启动电路工作开关后，如果改变其电路中的接入端点，则显示的数据和波形也相应改变，而不必重新启动电路。

10. 上海科学技术职业学院 返回 波特图仪 常用电压表 常用电流表 示波器 函数信号发生器 2.EDA常用虚拟仪器仪表

11. 上海科学技术职业学院 返回 3.虚拟仪器仪表的使用 仪器的选用与连接 １．从仪器库中将选用的仪器图标“拖放”到电路工作区，其拖放步骤同元器件的拖放。 ２．把仪器图标上的连接端（接线柱）与相应电路的连接点相连，连线的方法与元器件的连线方法相同。 仪器参数的设置、数据的测试和波形的观察 １．双击仪器图标，打开仪器面板，根据使用要求，用鼠标设置仪器面板上相应按钮及参数。 ２．测量或观察仪器、仪表参数的设置，要在测量或观察过程中，根据测量或观察结果来改变设置，如示波器、逻辑分析仪等。

12. 上海科学技术职业学院 返回 1.数字多用表 数字万用表自动调整量程，可测量交、直流电压、电流和电阻等，可设置电压档、电流档的内阻。下面所示为数字万用表的 图标和面板图。

13. 上海科学技术职业学院 返回 2、函数信号发生器的使用 函数信号发生器可以用来产生正弦波、三角波和方波，其频率、占空比、幅度和偏置电压可以 调节，修改时可直接在面板上输入，下面为函数信号发生器的图标和面板。

14. 上海科学技术职业学院 返回 3、示波器的使用 示波器可以直观地观测信号波形，可以测出信号的周期、频率、幅度 、相位等。示波器 的图标和面板如下图所示。

15. 上海科学技术职业学院 返回 4、波特图仪的使用 波特图仪（也称扫频仪）可以用来观测电路的幅频特性和相频特性，扫频仪的图标和版面如下图所示扫频仪有In和Out两个端口，其中In端口（相当于实际扫频仪的扫频输出端）接电 路的输入端，Out端口（相当于实际扫频仪的Y输入端）接电路的输出端。 。

16. 上海科学技术职业学院 返回 4.波特图仪 波特图仪有IN和OUT两对端口，分别接电路的输入端和输出端。每对端口从左到右分别为+V端和-V端，其中IN端口的+V端和-V端分别接电路输入端的正端和负端，OUT端口的+V端和-V端分别接电路输出端的正端和负端。 此外在使用波特图仪时，必须在电路的输入端接入AC（交流）信号源，但对其信号频率的设定并无特殊要求，频率测量的范围由波特图仪的参数设置决定。 其中：Magnitude（Phase）---- 幅频（相频）特性选择按钮；Vertical（Horizontal）Log/Lin ---- 垂直（水平）坐标类型选择按钮（对数/线性）；F（I）---- 坐标终点（起点）。
