  1. Physical Layer Electronic Engineering Polytechnic Institut of Surabaya – ITS Kampus ITS Sukolilo Surabaya 60111

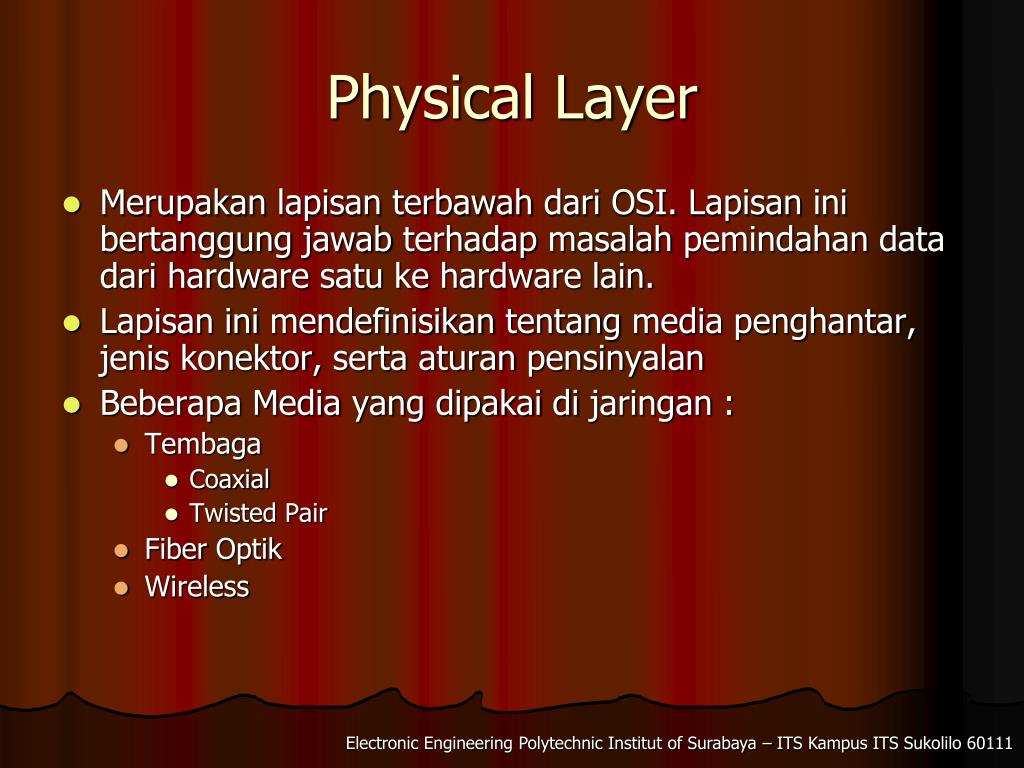

  2. Physical Layer • Merupakanlapisanterbawahdari OSI. Lapisaninibertanggungjawabterhadapmasalahpemindahan data dari hardware satuke hardware lain. • Lapisaninimendefinisikantentang media penghantar, jeniskonektor, sertaaturanpensinyalan • Beberapa Media yang dipakaidijaringan : • Tembaga • Coaxial • Twisted Pair • Fiber Optik • Wireless

  3. Media Berdasarkan Kecepatan • 10 Mbps (10 Megabit per detik) • Coaxial • 10Base2 • 10Base5 • Twsited Pair • 10BaseT • 100 Mbps • 100BaseTX • 100BaseFX • 1000 Mbps • 1000BaseCX • 1000BaseSX • 1000BaseLX • 1000BaseT

  4. Media Berdasarkan Kecepatan

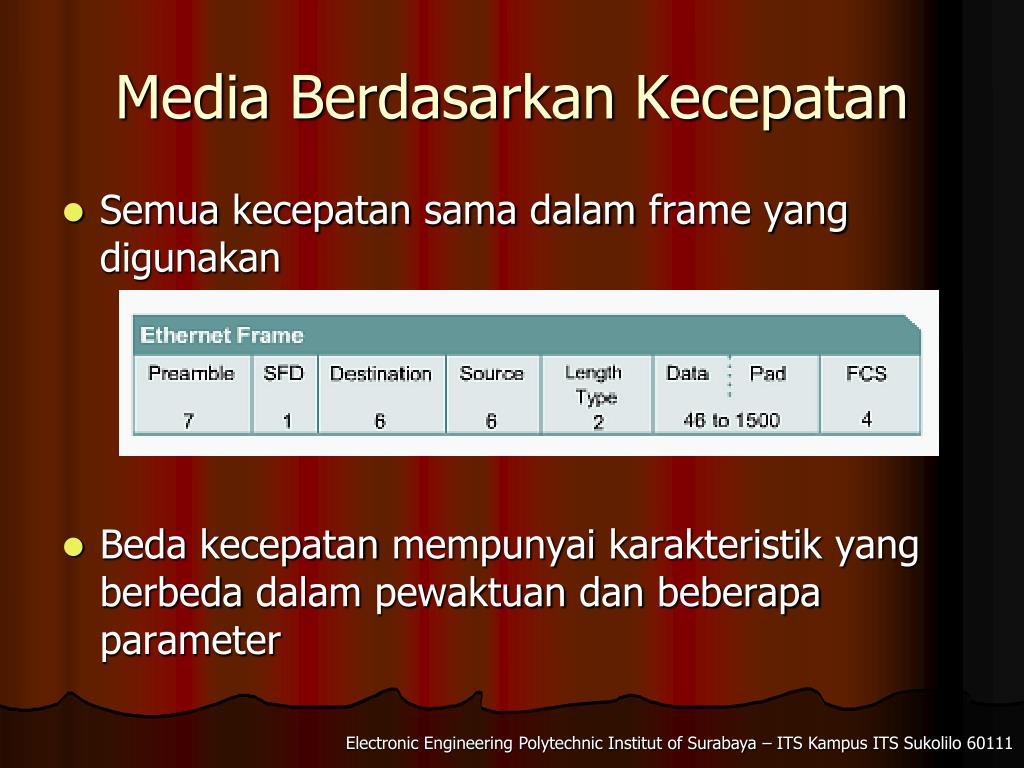

  5. Media Berdasarkan Kecepatan • Semuakecepatansamadalam frame yang digunakan • Beda kecepatanmempunyaikarakteristik yang berbedadalampewaktuandanbeberapa parameter

  6. 10 Mbps • Dalam sinyaling menggunakan pengkodean mancester encoding

  7. Coaxial Thinnet Thicknet • Dipakaipadateknologi Bus • Sudahtidakdipakailagi • Adaduatipe coaxial : • Thinnet Max 185 M • 10Base2 • Thicknet  Max 500 M • 10Base5 • Perlu repeater untukjarakmelebihibatas max kabel

  8. Twisted Pair STP • Dipakaiuntukteknologi Star • Paling umumdipakai • Type Twisted Pair • Shielded Twisted Pair (STP) • Screen Twisted Pair(ScTP • Unshield Twisted Pair(UTP) ScTP UTP

  9. Kabel UTP • 10 Mbps (10 Megabit per detik) • 10BaseT • 100 Mbps • 100BaseTX • 1000 Mbps • 1000BaseT

  10. Type Kabel UTP Straight-through • Straight Trough,untukkoneksi : • Hub/Switch to PC/Router • Cross Over, Untukkoneksi : • Router to Router, PC to PC, Hub/Switch to Hub/Switch • Roll Over, Untukkoneksi : • PC to Router/Switch console, manajemen switch/router Cross-over Rollover

  11. Fiber Optic • Menggunakan infra merahatau laser untukmengirimkan data • Terdiridariduakabel : • Transmit Data • Receive Data • Menyediakankomunikasi full duplex

  12. Wireless

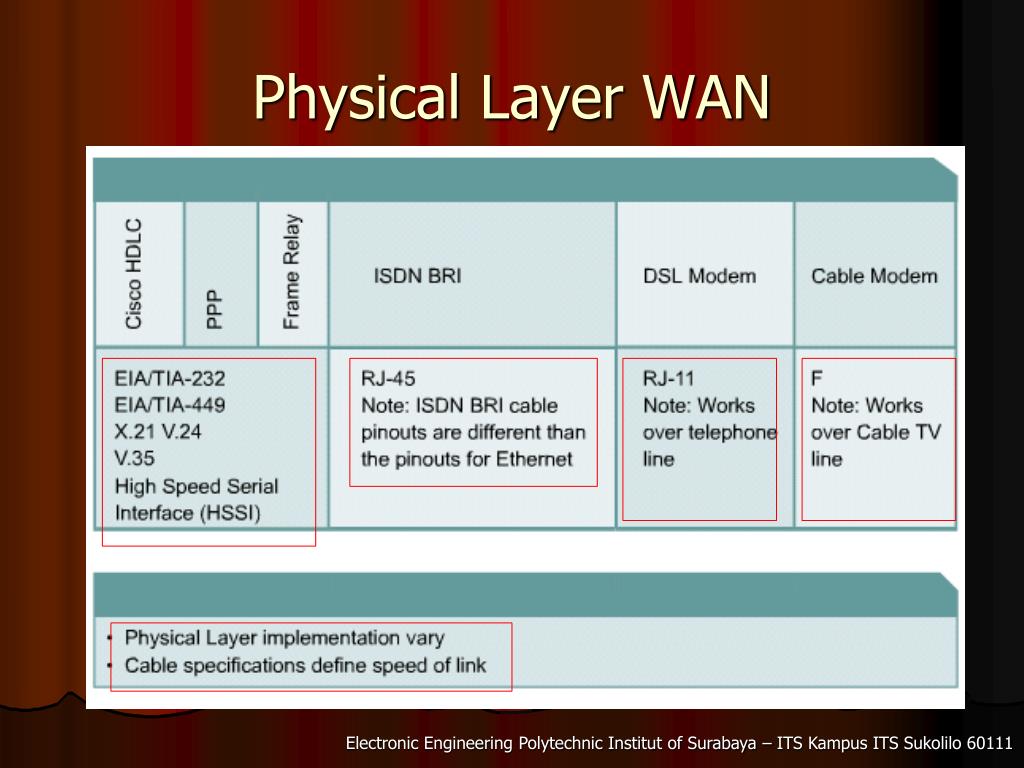

  13. Physical Layer WAN

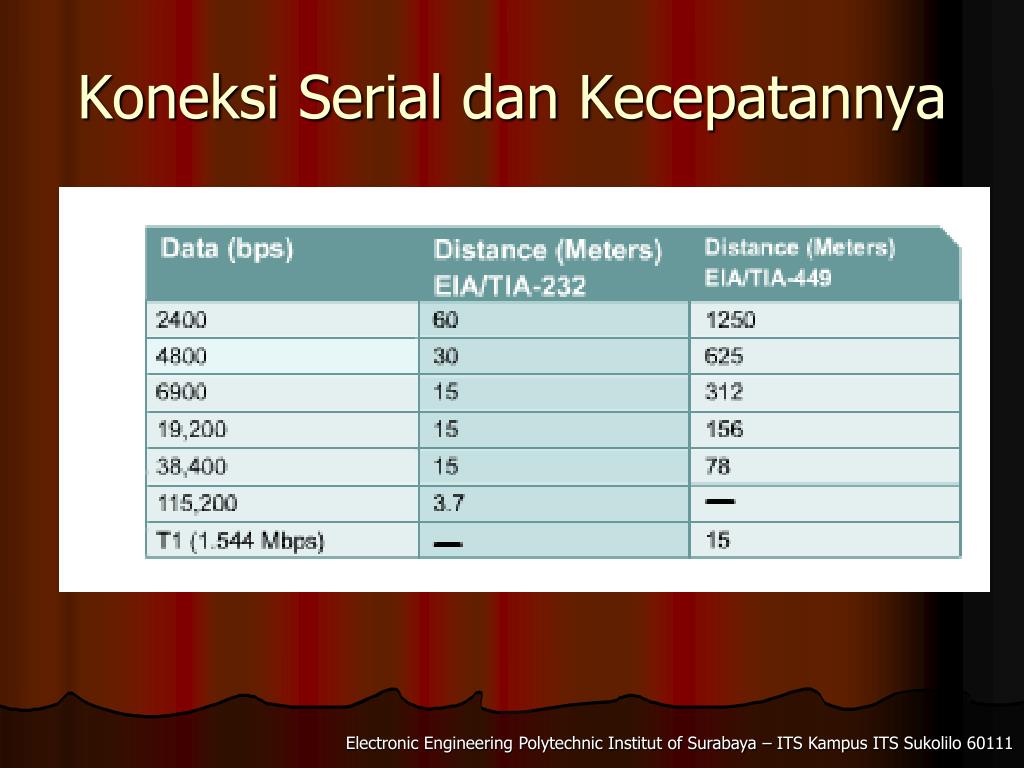

  14. Koneksi Serial dan Kecepatannya

  15. Koneksi Serial WAN

  16. Koneksi WAN Dengan Router

  17. Physical Connection Untuk Konfigurasi Device

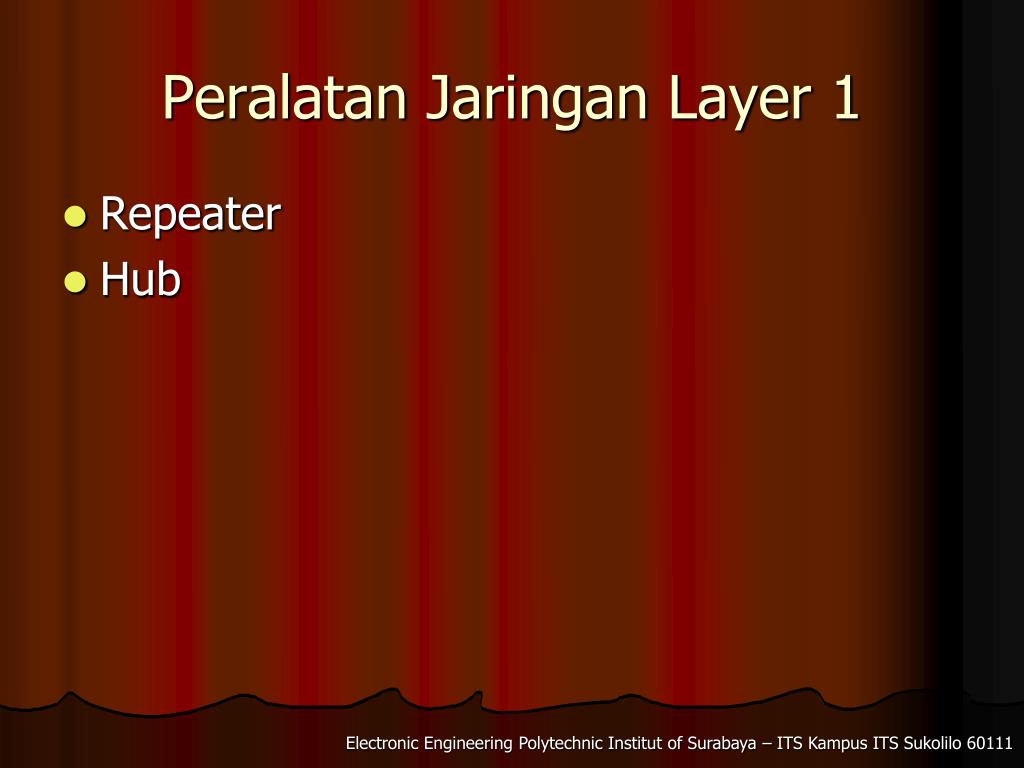

  18. Peralatan Jaringan Layer 1 • Repeater • Hub

  19. Repeaters • Sinyalselama travel mempunyaibatas max. panjangsesuai media masing-masingsebelummenjadilemahdanmenjadisampah • Pelemahanbiasadisebutdenganattenuation. • Attenuation bertambahkarena: • Bertambahnyapanjangkabel • Bertambahnya node/titik/komputer yang terkoneksikejaringan

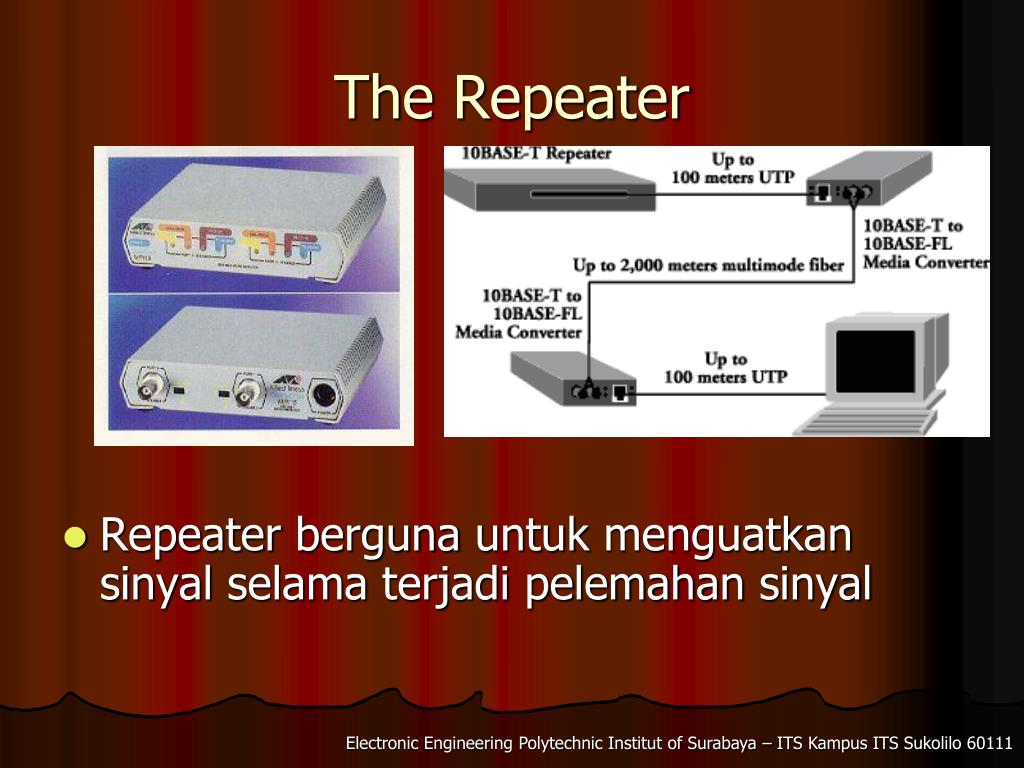

  20. The Repeater • Repeater bergunauntukmenguatkansinyalselamaterjadipelemahansinyal

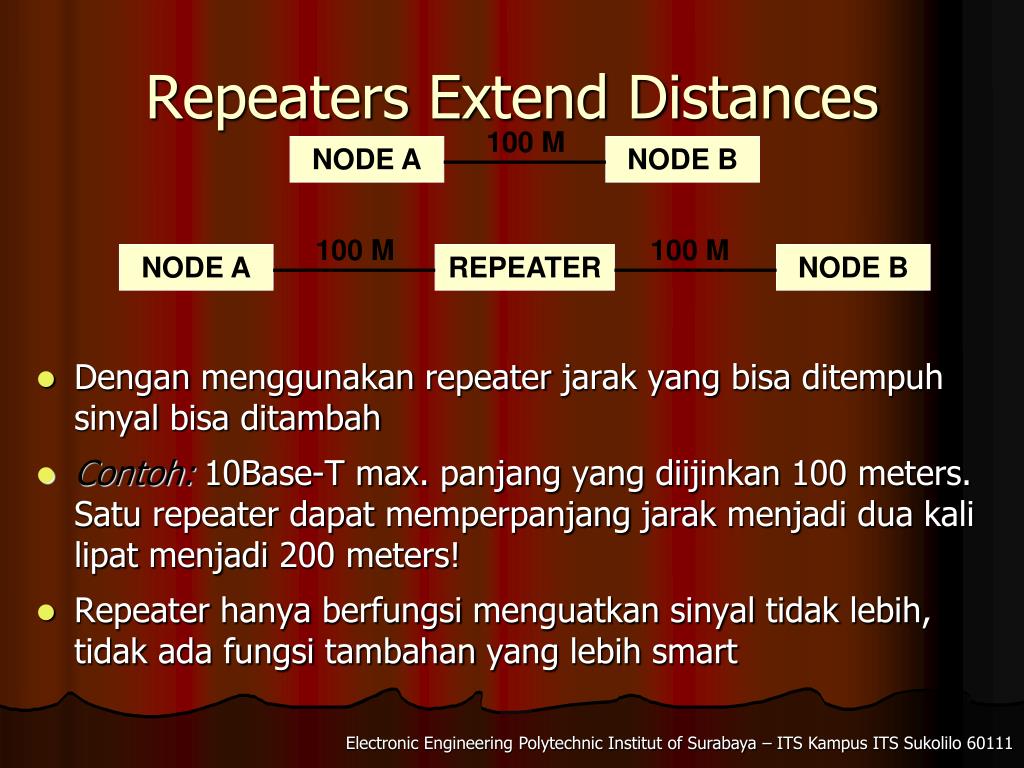

  21. 100 M 100 M NODE A REPEATER NODE B Repeaters Extend Distances 100 M NODE A NODE B • Denganmenggunakan repeater jarak yang bisaditempuhsinyalbisaditambah • Contoh: 10Base-T max. panjang yang diijinkan 100 meters. Satu repeater dapatmemperpanjangjarakmenjadidua kali lipatmenjadi 200 meters! • Repeater hanyaberfungsimenguatkansinyaltidaklebih, tidakadafungsitambahan yang lebih smart

  22. Hub • Ketika mulai diperkenalkan teknologi star, dibutuhkan peralatan sebagai concentrator, maka diciptakan hub • Hub merupakan mulitport repeater. • Prinsip hub, data yang datang dari satu port akan dikeluarkan ke semua port kecuali port sumber. • Dianggap sebagai device Layer 1 karena tidak ada fungsi smart yang lain kecuali sebagai concentrator
