2. الباب السادس عمليات التشغيل اليدوي للمعادن Metal Casting ----------------------------------------------------Dr. Adel Fathy

3. التشغيل اليدوي عمليات القطع عمليات التسوية عمليات الثقب التسوية بالمبارد التسوية بالمكاشط الثقب بالسنبك لولبة (قلوظة) الثقوب القطع بالمنشار القطع بالأجنة القطع بالمقص قلاووظ خارجي قلاووظ داخلي Metal Casting ----------------------------------------------------Dr. Adel Fathy

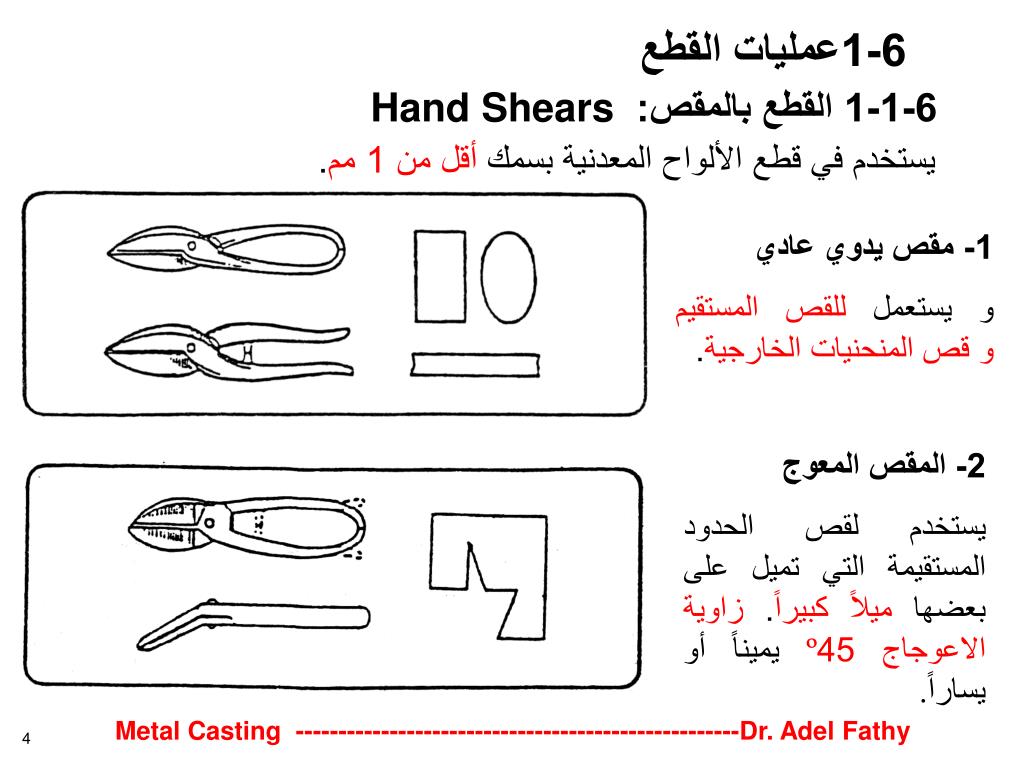

4. 2- المقص المعوج يستخدم لقص الحدود المستقيمة التي تميل على بعضها ميلاً كبيراً. زاوية الاعوجاج 45º يميناً أو يساراً. 6-1عمليات القطع 6-1-1القطع بالمقص: Hand Shears يستخدم في قطع الألواح المعدنية بسمك أقل من 1 مم. 1- مقص يدوي عادي و يستعمل للقص المستقيم و قص المنحنيات الخارجية. Metal Casting ----------------------------------------------------Dr. Adel Fathy

5. 3- مقص الحدود المستقيمة ذات الأطوال الكبيرة كالشرائح و الأشرطة. 4- مقص الأقواس و الدوائر. 5- مقص الحدود الداخلية (فكين مقوسين). Metal Casting ----------------------------------------------------Dr. Adel Fathy

6. 6- مقص الأنابيب الرفيعة الجدران. 7- مقص الأسلاك. Metal Casting ----------------------------------------------------Dr. Adel Fathy

7. 8- ماكينة مقص التزجة يستخدم في قطع الألواح السميكة بطريقة فعالة و سريعة. Metal Casting ----------------------------------------------------Dr. Adel Fathy

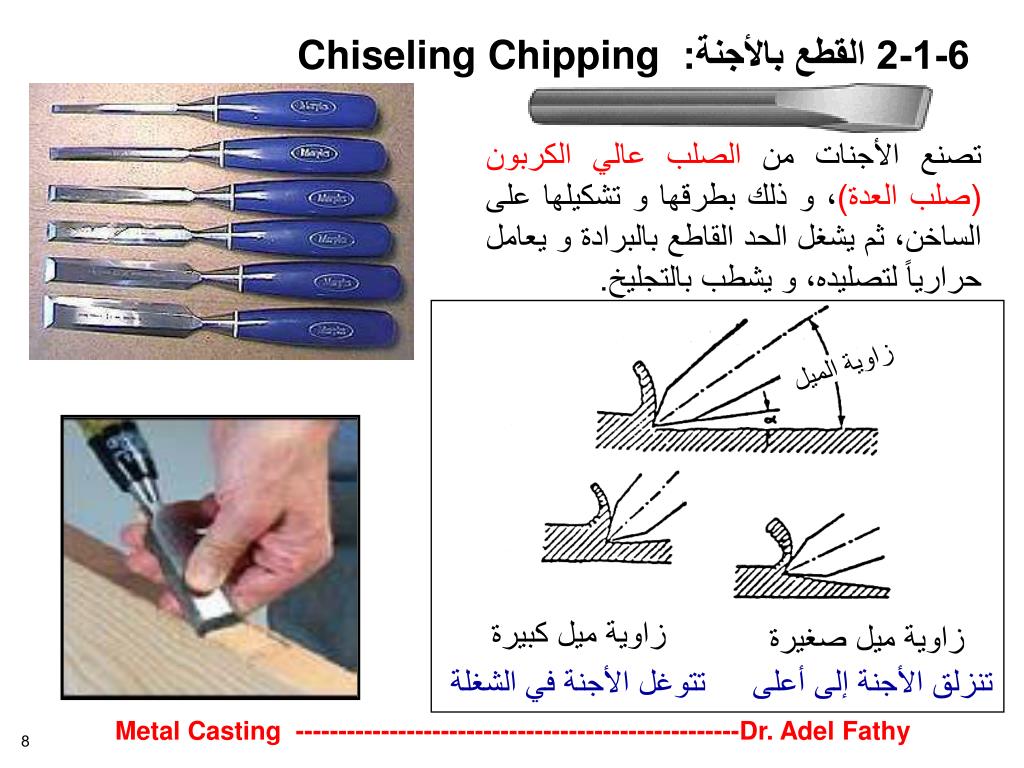

8. زاوية الميل زاوية ميل كبيرة زاوية ميل صغيرة تتوغل الأجنة في الشغلة تنزلق الأجنة إلى أعلى 6-1-2 القطع بالأجنة: Chiseling Chipping تصنع الأجنات من الصلب عالي الكربون (صلب العدة)، و ذلك بطرقها و تشكيلها على الساخن، ثم يشغل الحد القاطع بالبرادة و يعامل حرارياً لتصليده، و يشطب بالتجليخ. Metal Casting ----------------------------------------------------Dr. Adel Fathy

9. زوايا القطع بالأجنة اتجاه الضغط أو الطرق زاوية الجرف 10-30 Rake Angle Tool الأداة  زاوية العدة α + β +  = 90 β زاوية الخلوص3-10 Clearance Angle  Workpiece الشغلة Metal Casting ----------------------------------------------------Dr. Adel Fathy

10. الأجنة الضيقة في فتح الثقوب، أو المجاري الضيقة العرض كبيرة العمق الأجنة المستوية (العريضة) في عمليات الإزالة من المشغولات العريضة السطح الأجنة مدورة الطرف في تشغيل المجاري المستديرة و النصف مستديرة الأجنة ذات الأركان في تشغيل أركان الزوايا الداخلية و حرف V أجنة التحديد في تحديد المواضع و القطع الأنواع العامة للأجنات

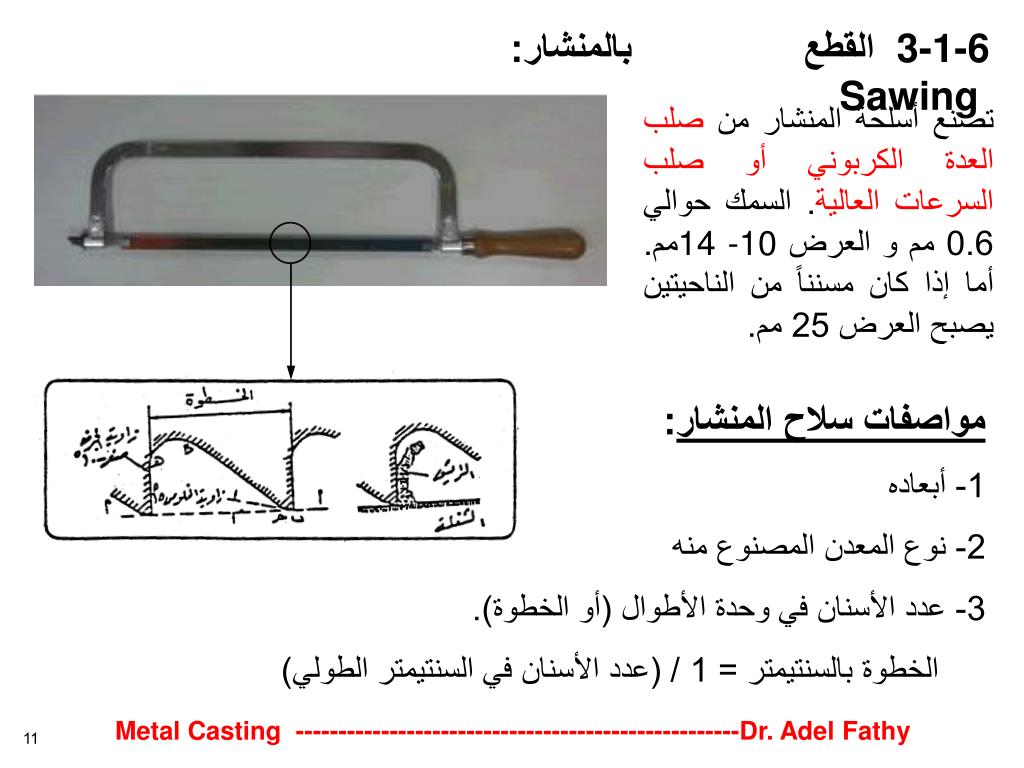

11. 3-1-6القطع بالمنشار: Sawing تصنع أسلحة المنشار من صلب العدة الكربوني أو صلب السرعات العالية. السمك حوالي 0.6 مم و العرض 14 -10مم. أما إذا كان مسنناً من الناحيتين يصبح العرض 25 مم. مواصفات سلاح المنشار: 1- أبعاده 2- نوع المعدن المصنوع منه 3- عدد الأسنان في وحدة الأطوال (أو الخطوة). الخطوة بالسنتيمتر = 1 / (عدد الأسنان في السنتيمتر الطولي) Metal Casting ----------------------------------------------------Dr. Adel Fathy

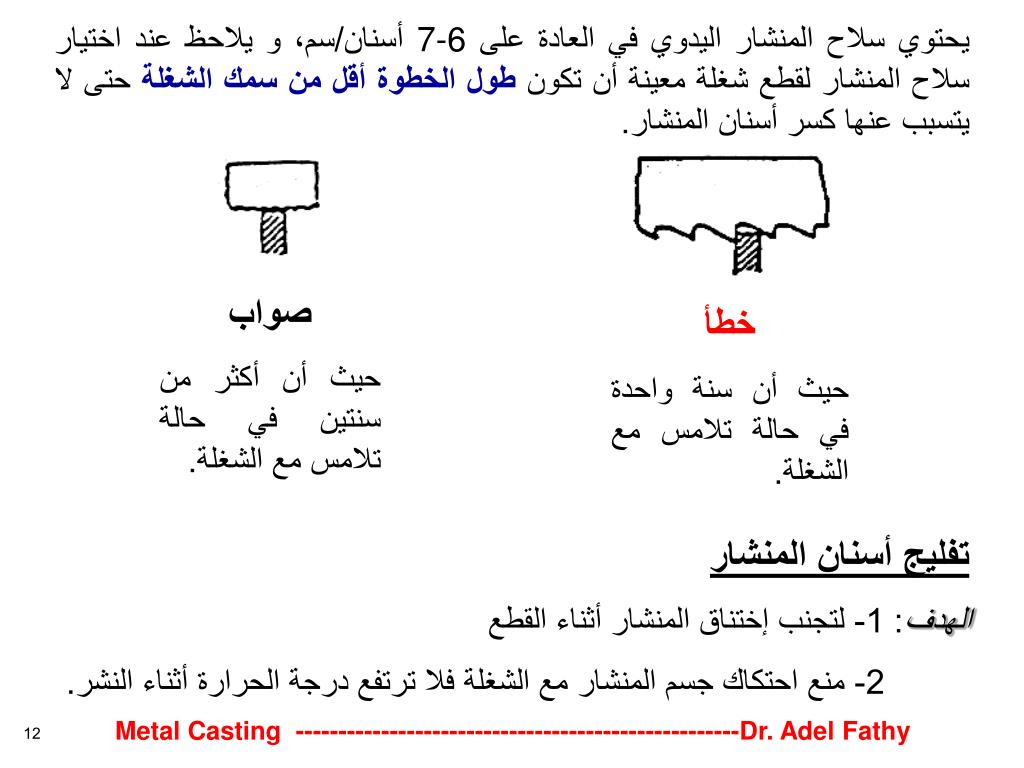

12. صواب حيث أن أكثر من سنتين في حالة تلامس مع الشغلة. خطأ حيث أن سنة واحدة في حالة تلامس مع الشغلة. يحتوي سلاح المنشار اليدوي في العادة على 7-6 أسنان/سم، و يلاحظ عند اختيار سلاح المنشار لقطع شغلة معينة أن تكون طول الخطوة أقل من سمك الشغلة حتى لا يتسبب عنها كسر أسنان المنشار. تفليج أسنان المنشار الهدف: 1- لتجنب إختناق المنشار أثناء القطع 2- منع احتكاك جسم المنشار مع الشغلة فلا ترتفع درجة الحرارة أثناء النشر. Metal Casting ----------------------------------------------------Dr. Adel Fathy

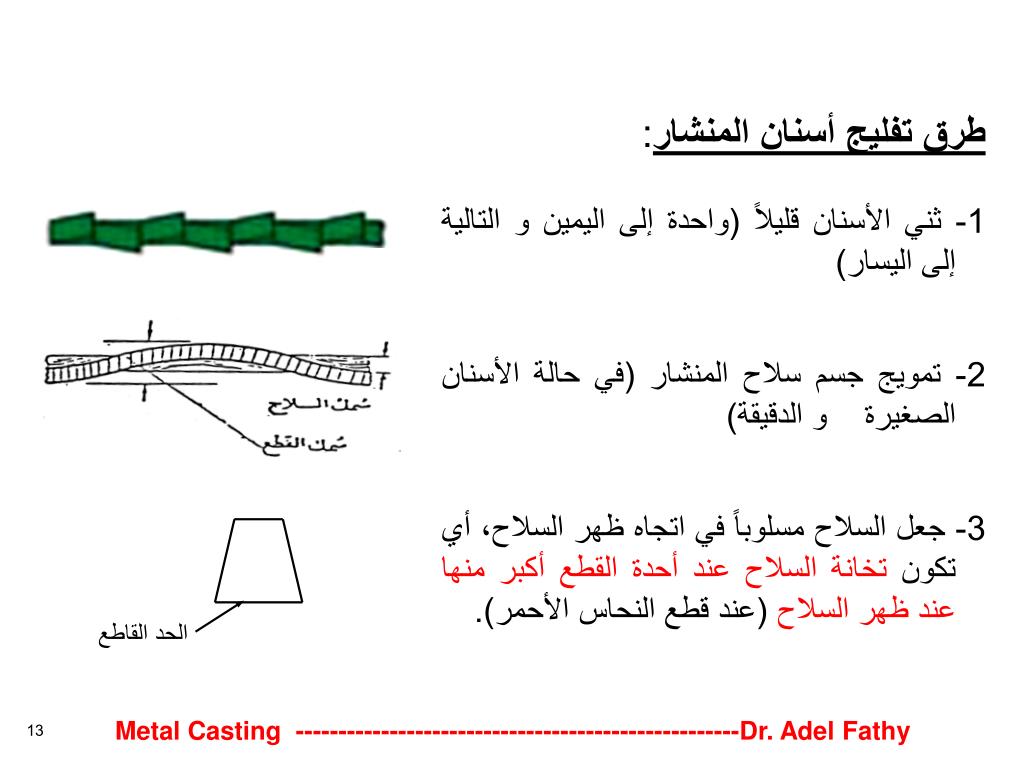

13. الحد القاطع طرق تفليج أسنان المنشار: 1- ثني الأسنان قليلاً (واحدة إلى اليمين و التالية إلى اليسار) 2- تمويج جسم سلاح المنشار (في حالة الأسنان الصغيرة و الدقيقة) 3- جعل السلاح مسلوباً في اتجاه ظهر السلاح، أي تكون تخانة السلاح عند أحدة القطع أكبر منها عند ظهر السلاح (عند قطع النحاس الأحمر). Metal Casting ----------------------------------------------------Dr. Adel Fathy

14. سنبك مجوف لعمل أقراص بقطر D سنبك مجوف لعمل ثقوب بقطر D سنبك مصمت الحد القاطع الشغلة الشغلة مسند من الرصاص أو الخشب مسند 2-6عمليات الثقب 1-2-6الثقب بالسنبك Punching or Blanking السنبك المصمت يصنع السنبك من الصلب المقسى و يكون طرفه القاطع أما مصمتاً أو مجوفاً. و يستعمل السنبك المجوف في عمل الثقوب ذات القطر ≤ 12 مم أو لعمل الأقراص. بينما يستخدم السنبك المصمت في عمل الثقوب ذات الأقطار الصغيرة.

15. حامل أداة الخرم في الماكينة لوح تخليص الشغلة قاعدة ذات حدود فراغ ماكينة الخرم التزجة تستخدم في ثقب الألواح السميكة و الثقوب ذات الأقطار الكبيرة. و تحسب القوة اللازمة للثقب (بالنيوتن) من المعادلة: P = A *  حيث: A: المساحة المقطوعة (م2) : (م2إجهاد القص لمعدن الشغلة (نيوتن/ Metal Casting ----------------------------------------------------Dr. Adel Fathy

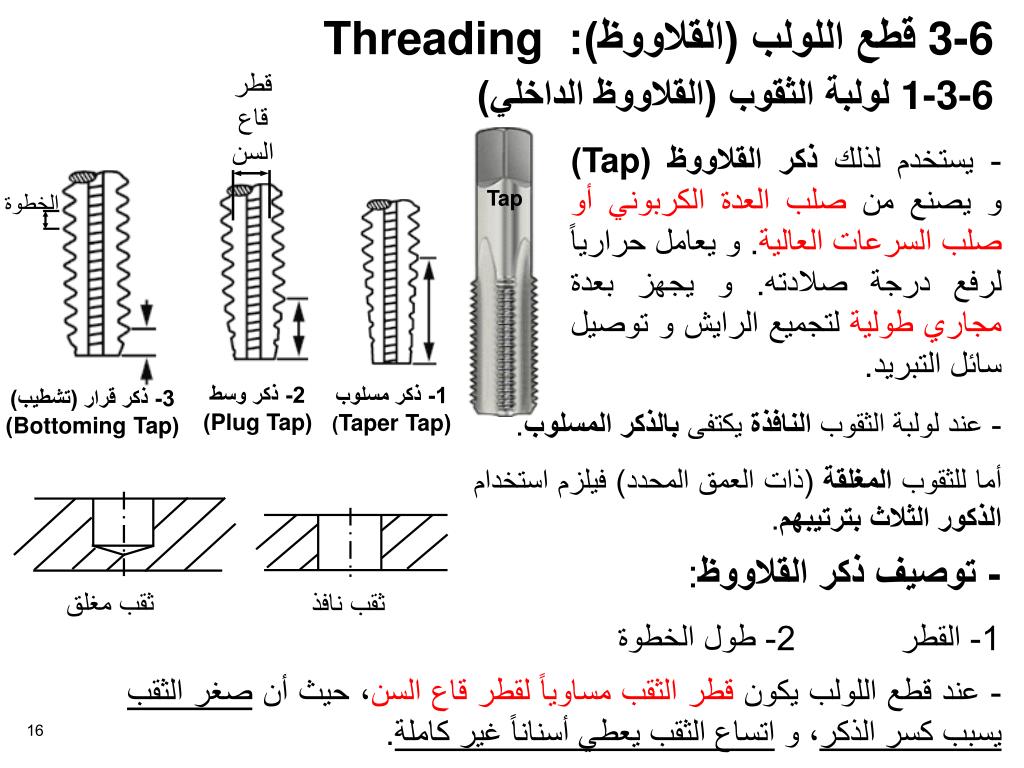

16. قطر قاع السن Tap الخطوة ثقب مغلق ثقب نافذ 3-6قطع اللولب (القلاووظ): Threading 1-3-6 لولبة الثقوب (القلاووظ الداخلي) - يستخدم لذلك ذكر القلاووظ (Tap) و يصنع من صلب العدة الكربوني أو صلب السرعات العالية. و يعامل حرارياً لرفع درجة صلادته. و يجهز بعدة مجاري طولية لتجميع الرايش و توصيل سائل التبريد. 2- ذكر وسط (Plug Tap) 1- ذكر مسلوب (Taper Tap) 3- ذكر قرار (تشطيب) (Bottoming Tap) - عند لولبة الثقوب النافذة يكتفى بالذكر المسلوب. أما للثقوب المغلقة (ذات العمق المحدد) فيلزم استخدام الذكور الثلاثبترتيبهم. - توصيف ذكر القلاووظ: 1- القطر 2- طول الخطوة - عند قطع اللولب يكون قطر الثقب مساوياً لقطر قاع السن، حيث أن صغر الثقب يسبب كسر الذكر، و اتساع الثقب يعطي أسناناً غير كاملة.

17. و يثبت ذكر القلاووظ عند قطع اللوالب بالطريقة اليدوية باستخدام ملواة الذكر (البوجي) Tap Wrench 2-3-6لولبة الأعمدة (القلاووظ الخارجي) - تستخدم في هذه الحالة أنثى قطع اللولب (لقمة القلاووظ) Die و هي تشبه الصامولة. - و توصف بواسطة: 1- القطر 2- خطوة السن - و تثبت اللقمة في كفة القلاووظ Die Stock ويمكن ضبط قطرها الداخلي في حدود ضيقة بمسمار صغير مركب على جانبها.

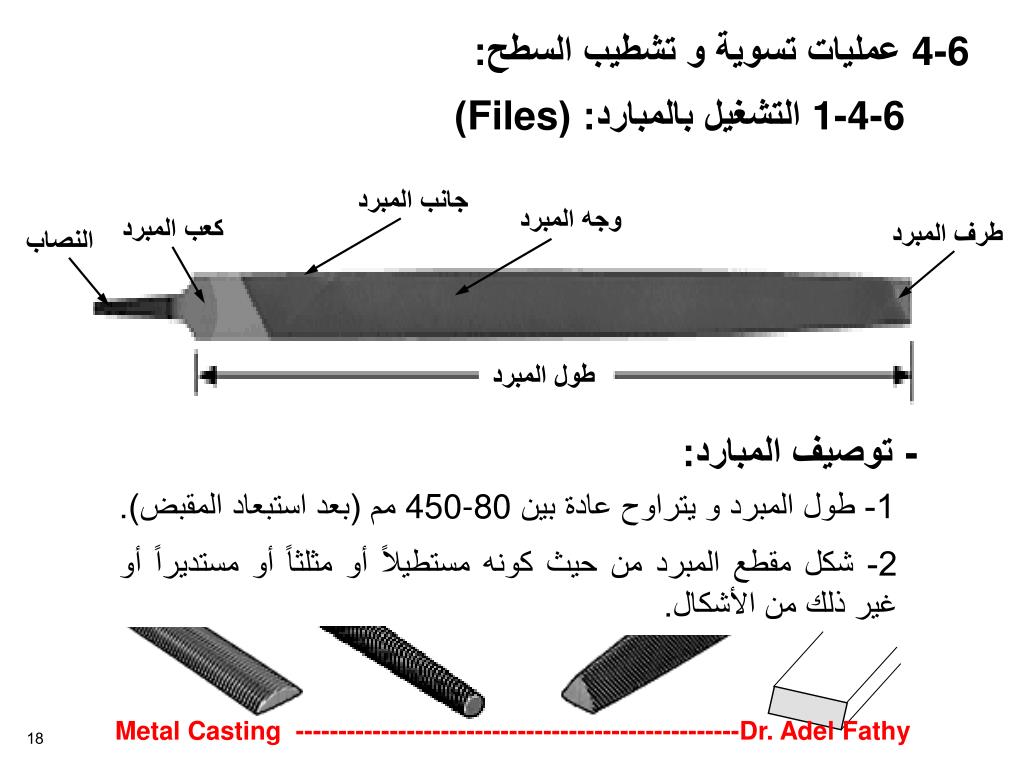

18. طول المبرد 4-6عمليات تسوية و تشطيب السطح: 1-4-6 التشغيل بالمبارد: (Files) جانب المبرد وجه المبرد كعب المبرد طرف المبرد النصاب - توصيف المبارد: 1- طول المبرد و يتراوح عادة بين 450-80مم (بعد استبعاد المقبض). 2- شكل مقطع المبرد من حيث كونه مستطيلاً أو مثلثاً أو مستديراً أو غير ذلك من الأشكال. Metal Casting ----------------------------------------------------Dr. Adel Fathy

19. أسنان محببة أسنان منحنية 3- نوع الأسنان، وتكون المبارد إما مفردة القطع أو مزدوجة القطع أو محببة أو منحنية. القطع المفرد القطع المزدوج 4- عدد الأسنان في وحدة الطول. Metal Casting ----------------------------------------------------Dr. Adel Fathy

20. زاوية العدة º55 زاوية الخلوص º40 - زوايا القطع لأسنان المبرد: - تكون زاوية الجرف للمبرد سالبة و ذلك لمنع أسنان المبرد من التغلغل العميق في سطح الشغلة بحيث لا يزيد عمق القطع عن الحد الذي يزيد من صعوبة عملية البرادة بالنسبة للصانع. زاوية الجرف º5- - س: لماذا تقطع أسنان المبرد بحيث تكون أحدتها القاطعة مائلة عن محور المبرد؟ الجواب: لأن ذلك يؤدي إلى انزلاق الرايش إلى جانب السنة و استمرار عملية القطع دون انحشار المادة المزالة في الفراغ أمام السنة، مما يسهل عملية التخلص من المادة المزالة أولاً بأول أثناء عملية البرادة. - و تقطع أسنان المبرد المزدوجة القطع بحيث يكون ميل القطع الثاني على محور المبرد مخالفاً لميل القطع الأول عليه، وذلك لتترتب الأسنان بعضها وراء بعض بانحراف يسمح لكل سنة بقدر صغير في القطع مما يزيد من نعومة السطح الناتج، فلا تظهر به مجاري أو قنوات.

21. - نعومة المبرد: - إنتاج المبارد: تصنع المبارد من الصلب عالي الكربون (حوالي C1.25%). خطوات التصنيع: 1- تشكيل الخامة بالطرق على الساخن 2- التخمير (تسخين لحرارة مرتفعة ثم تبريد بطئ) بهدف خفض الصلادة لعمل الأسنان و إحداث التجانس 3- التشكيل النهائي للخامة بالتفريز أو التجليخ 4- تقطيع (تشكيل) الأسنان بواسطة الأجنات أو المكاشط أو الفرايز 5- التصليد (تسخين لحرارة مرتفعة ثم تبريد سريع) بهدف زيادة الصلادة.

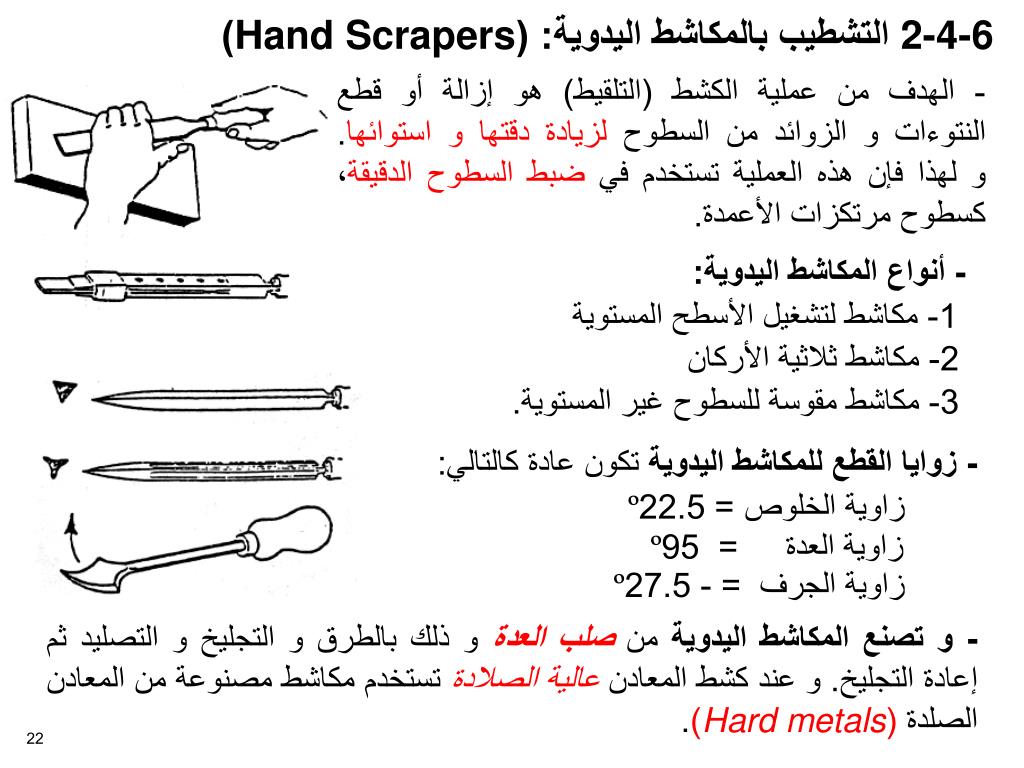

22. 2-4-6 التشطيب بالمكاشط اليدوية: (Hand Scrapers) - الهدف من عملية الكشط (التلقيط) هو إزالة أو قطع النتوءات و الزوائد من السطوح لزيادة دقتها و استوائها. و لهذا فإن هذه العملية تستخدم في ضبط السطوح الدقيقة، كسطوح مرتكزات الأعمدة. - أنواع المكاشط اليدوية: 1- مكاشط لتشغيل الأسطح المستوية 2- مكاشط ثلاثية الأركان 3- مكاشط مقوسة للسطوح غير المستوية. - زوايا القطع للمكاشط اليدوية تكون عادة كالتالي: زاوية الخلوص = 22.5º زاوية العدة = 95º زاوية الجرف = -27.5º - و تصنع المكاشط اليدوية من صلب العدة و ذلك بالطرق و التجليخ و التصليد ثم إعادة التجليخ. و عند كشط المعادن عالية الصلادة تستخدم مكاشط مصنوعة من المعادن الصلدة (Hard metals).

23. Web site: http://www.staff.zu.edu.eg/awafa/ downloads – My courses – Preparatory –Ch-6_Hand Cutting
