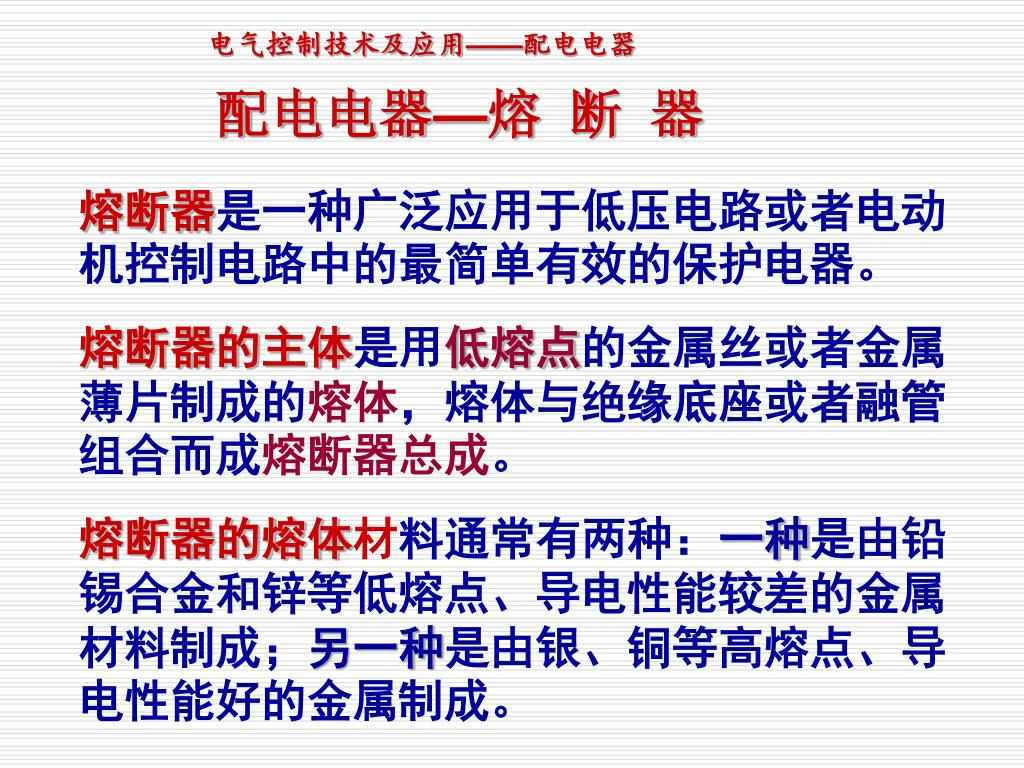

1. 电气控制技术及应用——配电电器 配电电器—熔 断 器 熔断器是一种广泛应用于低压电路或者电动机控制电路中的最简单有效的保护电器。 熔断器的主体是用低熔点的金属丝或者金属薄片制成的熔体，熔体与绝缘底座或者融管组合而成熔断器总成。 熔断器的熔体材料通常有两种：一种是由铅锡合金和锌等低熔点、导电性能较差的金属材料制成；另一种是由银、铜等高熔点、导电性能好的金属制成。

2. 电气控制技术及应用——配电电器 熔 断 器 的 保 护 特 性 ★当流过熔体的电流达到熔体额定电流的 1.3—2倍时，熔体自身的发热温度开始缓慢上升，熔体开始缓慢融断； ★当流过熔体的电流达到熔体额定电流的 8—10倍时，熔体自身的发热温度呈突变式上升，熔体迅速融断。 ★熔断器的这种电流越大，熔体熔断的速度越快的特性就被称之为熔断器的保护特性或者称之为安秒特性。

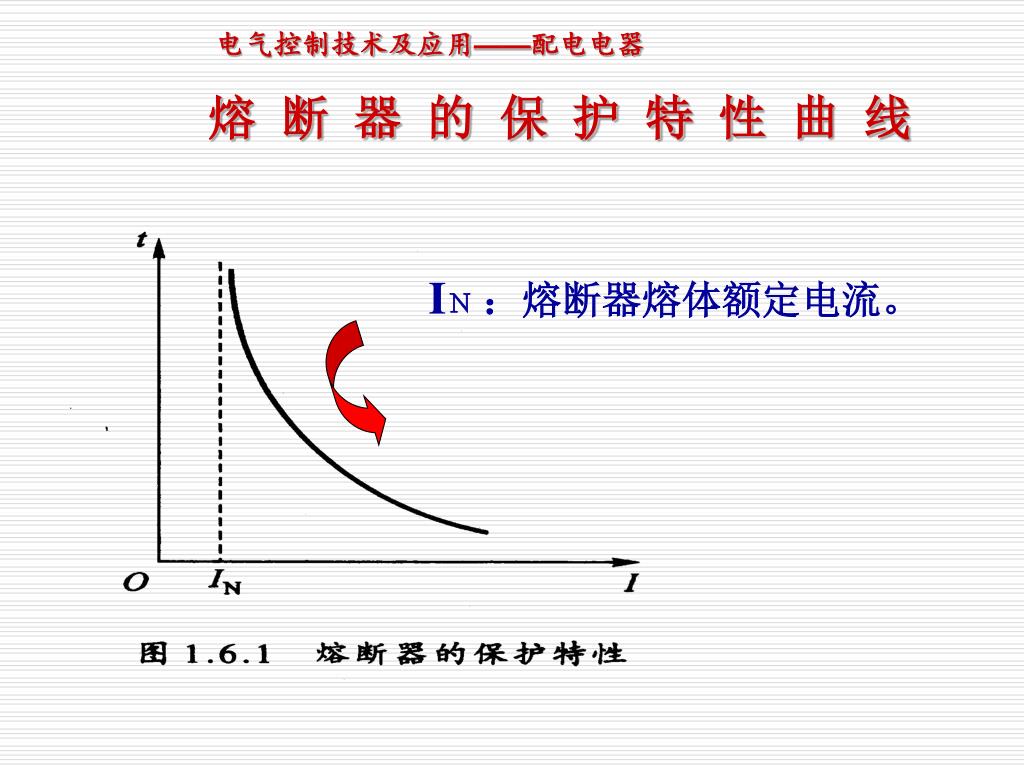

3. 熔 断 器 的 保 护 特 性 曲 线 电气控制技术及应用——配电电器 IＮ ：熔断器熔体额定电流。

4. 电气控制技术及应用——配电电器 熔 断 器 的 安 秒 特 性 （仅以同一型号的熔体而言）

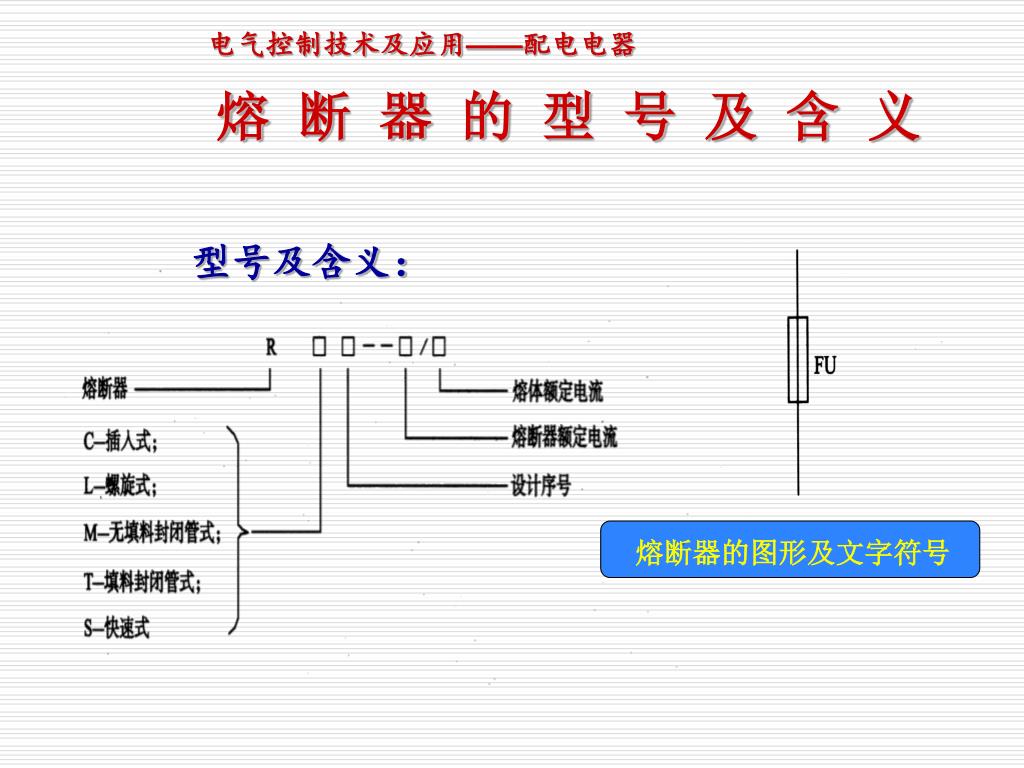

5. 型号及含义： 熔断器的图形及文字符号 电气控制技术及应用——配电电器 熔 断 器 的 型 号 及 含 义

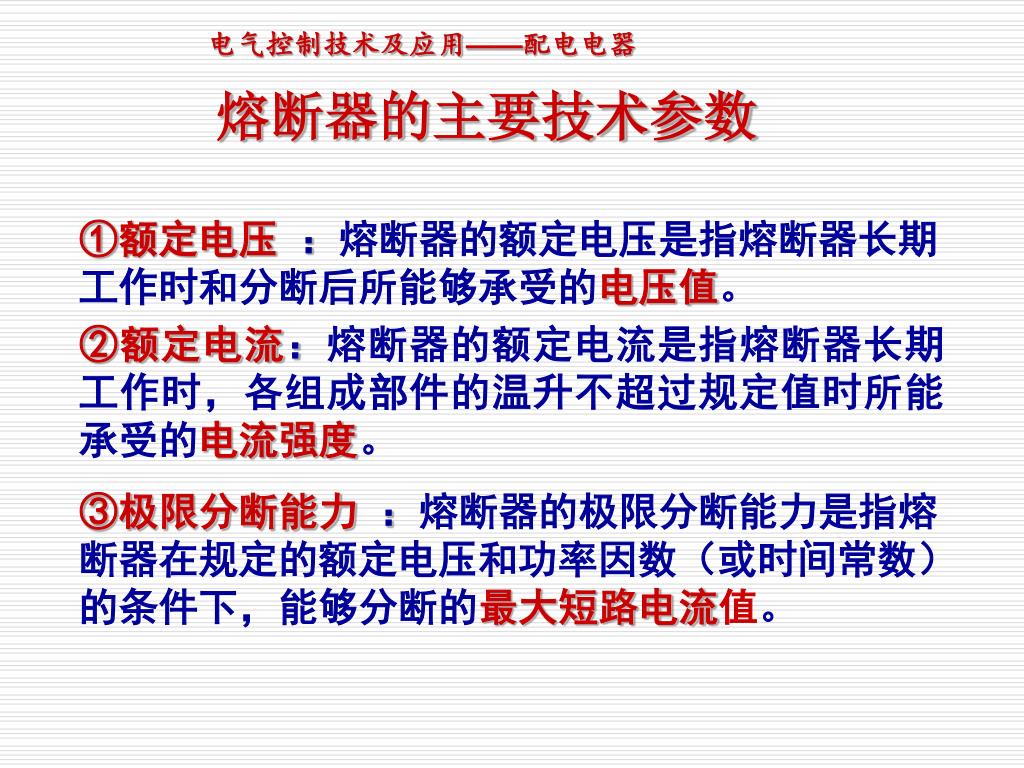

6. 电气控制技术及应用——配电电器 熔断器的主要技术参数 ①额定电压 ：熔断器的额定电压是指熔断器长期工作时和分断后所能够承受的电压值。 ②额定电流：熔断器的额定电流是指熔断器长期工作时，各组成部件的温升不超过规定值时所能承受的电流强度。 ③极限分断能力 ：熔断器的极限分断能力是指熔断器在规定的额定电压和功率因数（或时间常数）的条件下，能够分断的最大短路电流值。

7. 电气控制技术及应用——配电电器 熔 断 器 的 种 类 熔断器的种类主要有： ①插入式熔断器 ②无填料封闭管式熔断器 ③有填料封闭管式熔断器 ④螺旋式熔断器 ⑤半导体器件保护用熔断器 ⑥自复式熔断器

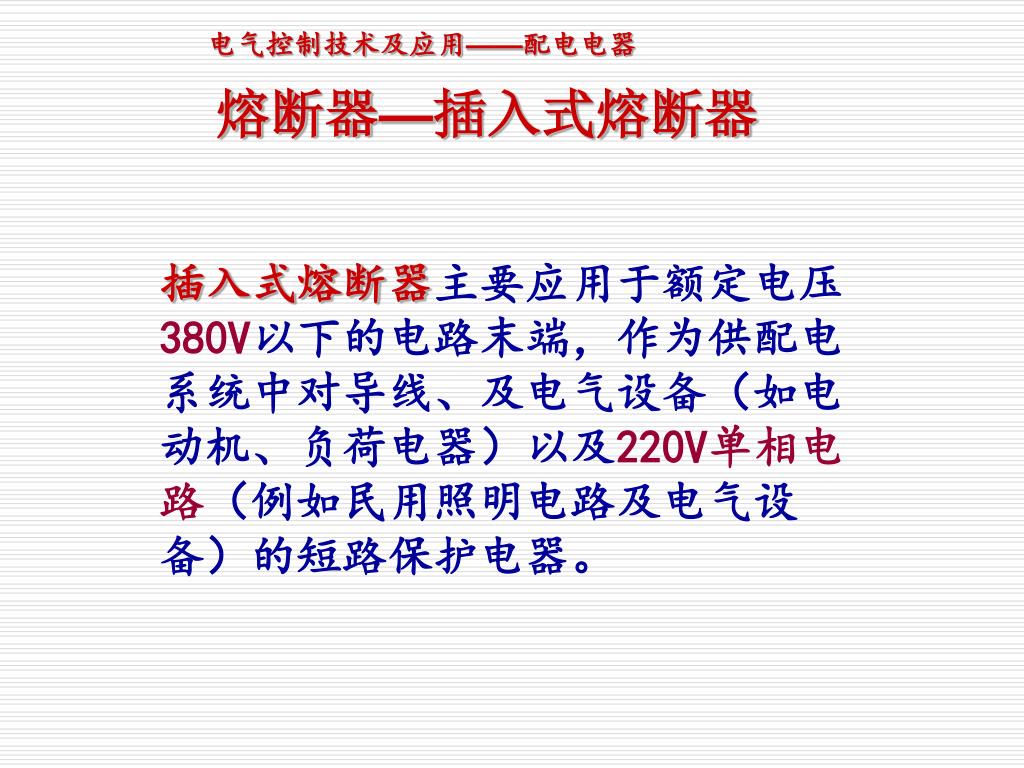

8. 电气控制技术及应用——配电电器 熔断器—插入式熔断器 插入式熔断器主要应用于额定电压380V以下的电路末端，作为供配电系统中对导线、及电气设备（如电动机、负荷电器）以及220V单相电路（例如民用照明电路及电气设备）的短路保护电器。

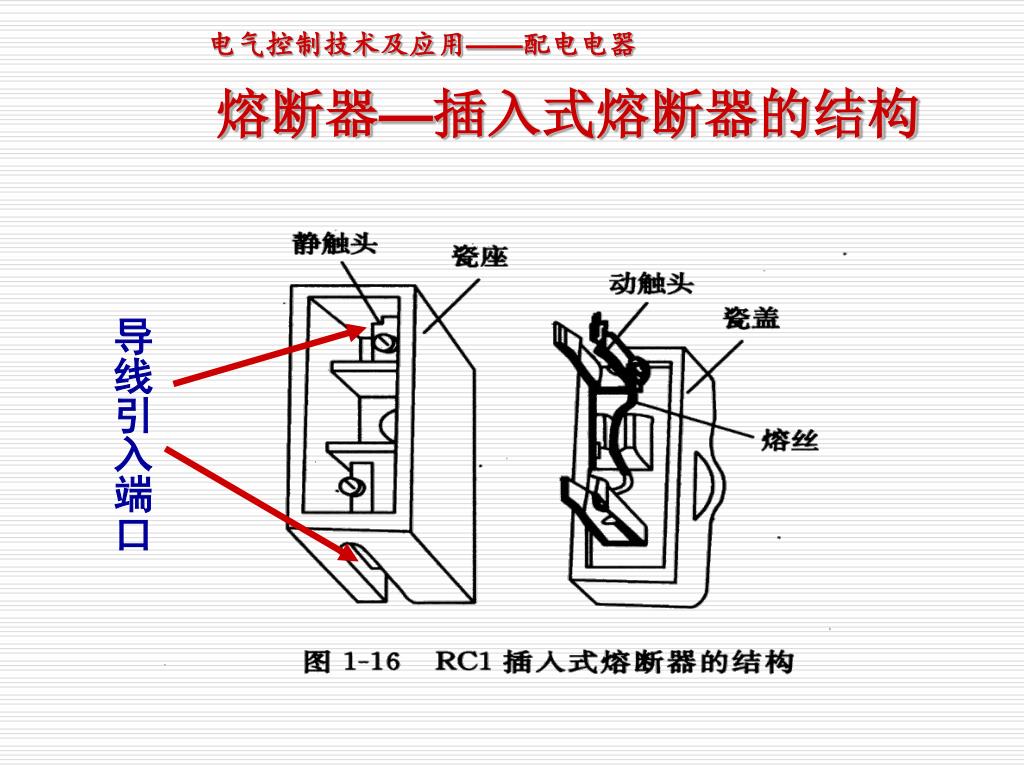

9. 电气控制技术及应用——配电电器 熔断器—插入式熔断器的结构 导线引入端口

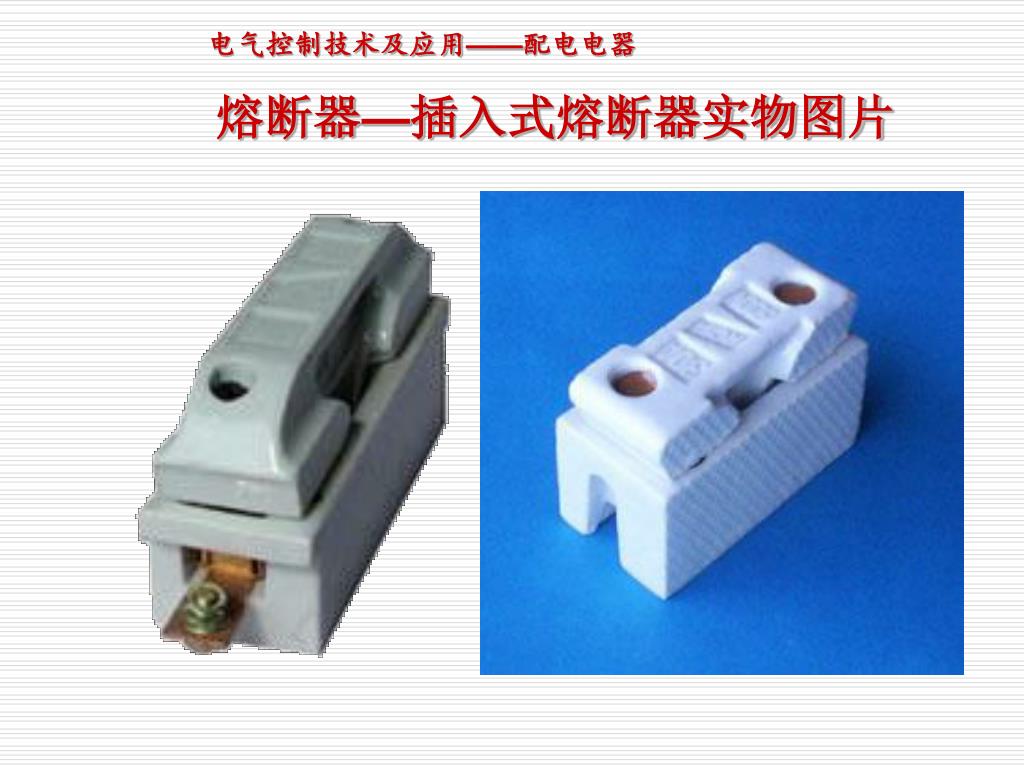

10. 电气控制技术及应用——配电电器 熔断器—插入式熔断器实物图片

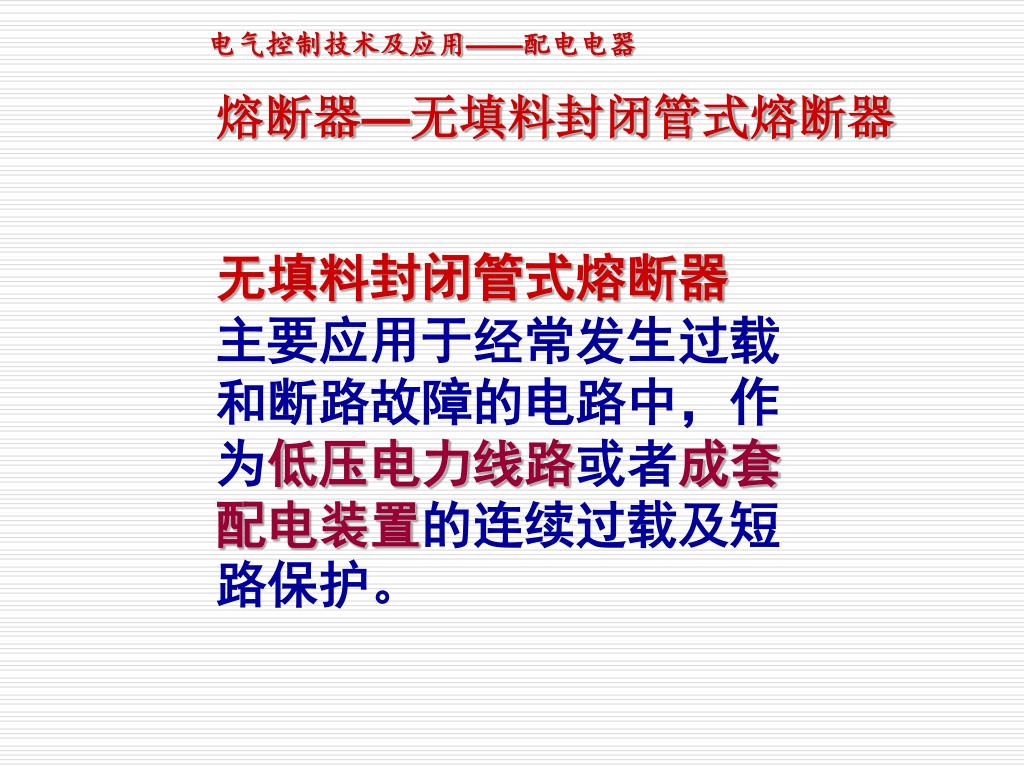

11. 电气控制技术及应用——配电电器 熔断器—无填料封闭管式熔断器 无填料封闭管式熔断器 主要应用于经常发生过载和断路故障的电路中，作为低压电力线路或者成套配电装置的连续过载及短路保护。

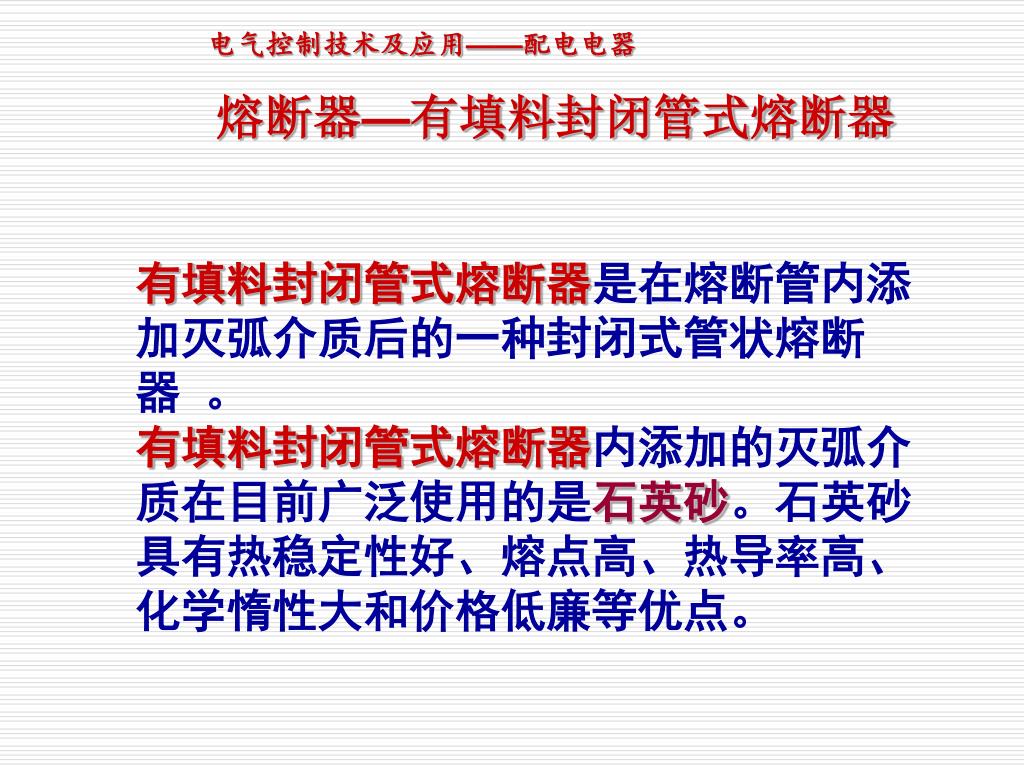

12. 电气控制技术及应用——配电电器 熔断器—有填料封闭管式熔断器 有填料封闭管式熔断器是在熔断管内添加灭弧介质后的一种封闭式管状熔断器 。 有填料封闭管式熔断器内添加的灭弧介质在目前广泛使用的是石英砂。石英砂具有热稳定性好、熔点高、热导率高、化学惰性大和价格低廉等优点。

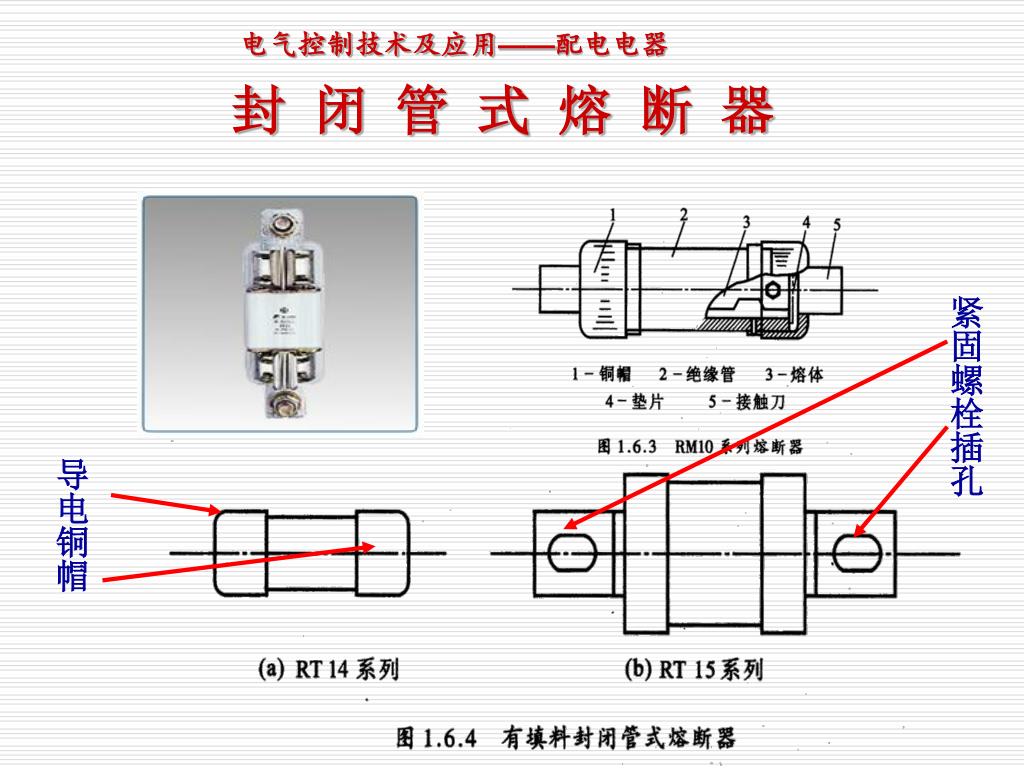

13. 封 闭 管 式 熔 断 器 电气控制技术及应用——配电电器 紧固螺栓插孔 导电铜帽

14. 封 闭 管 式 熔 断 器 电气控制技术及应用——配电电器

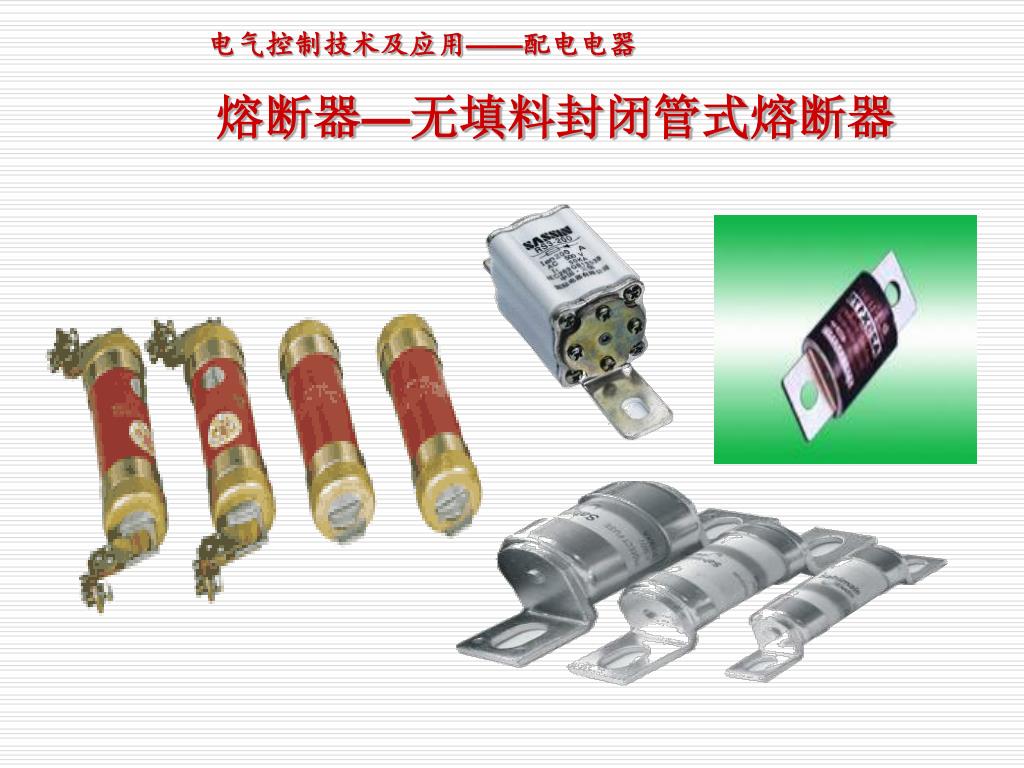

15. 电气控制技术及应用——配电电器 熔断器—无填料封闭管式熔断器

16. 电气控制技术及应用——配电电器 熔断器—无填料封闭管式熔断器

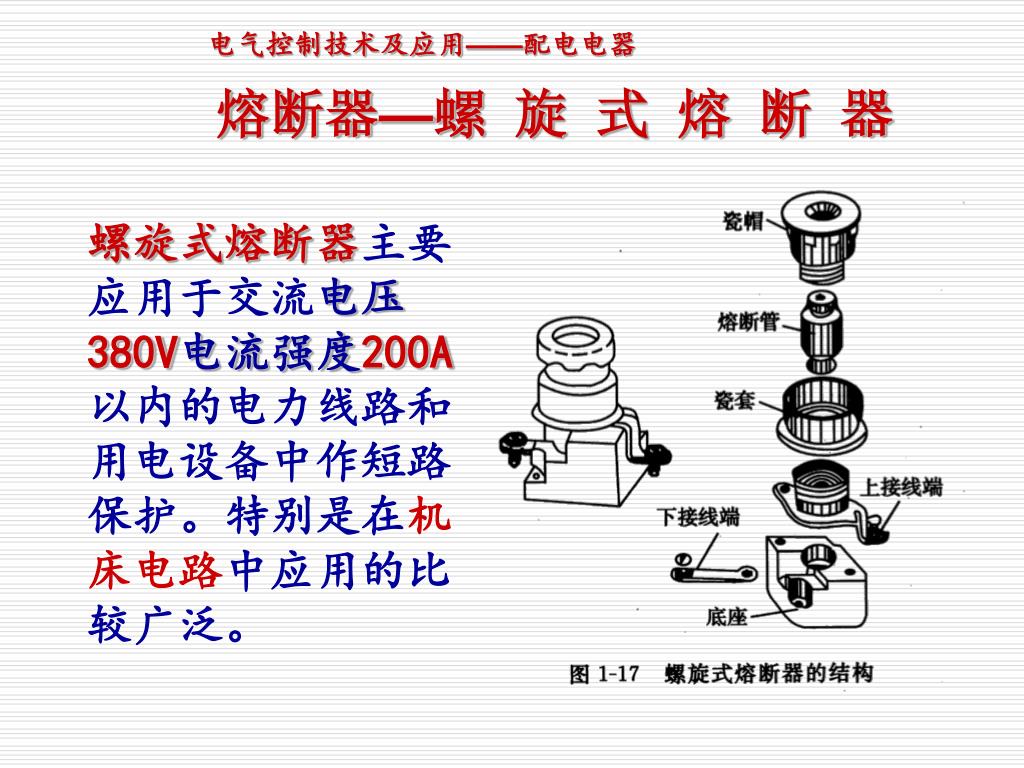

17. 电气控制技术及应用——配电电器 熔断器—螺 旋 式 熔 断 器 螺旋式熔断器主要应用于交流电压380V电流强度200A以内的电力线路和用电设备中作短路保护。特别是在机床电路中应用的比较广泛。

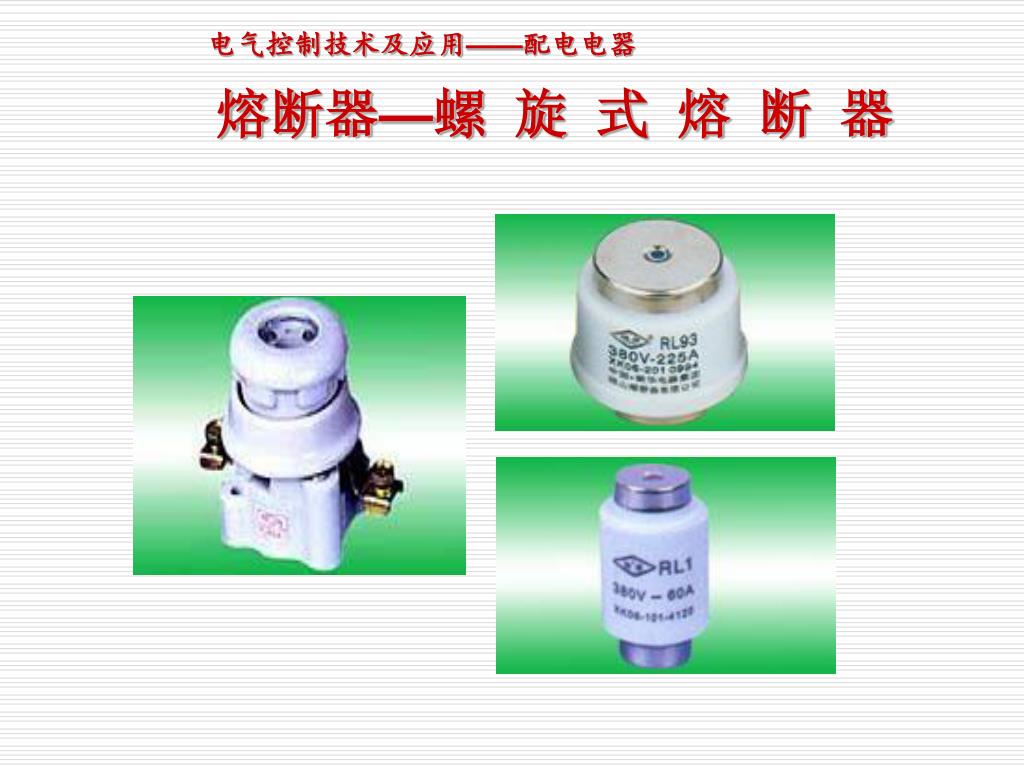

18. 电气控制技术及应用——配电电器 熔断器—螺 旋 式 熔 断 器

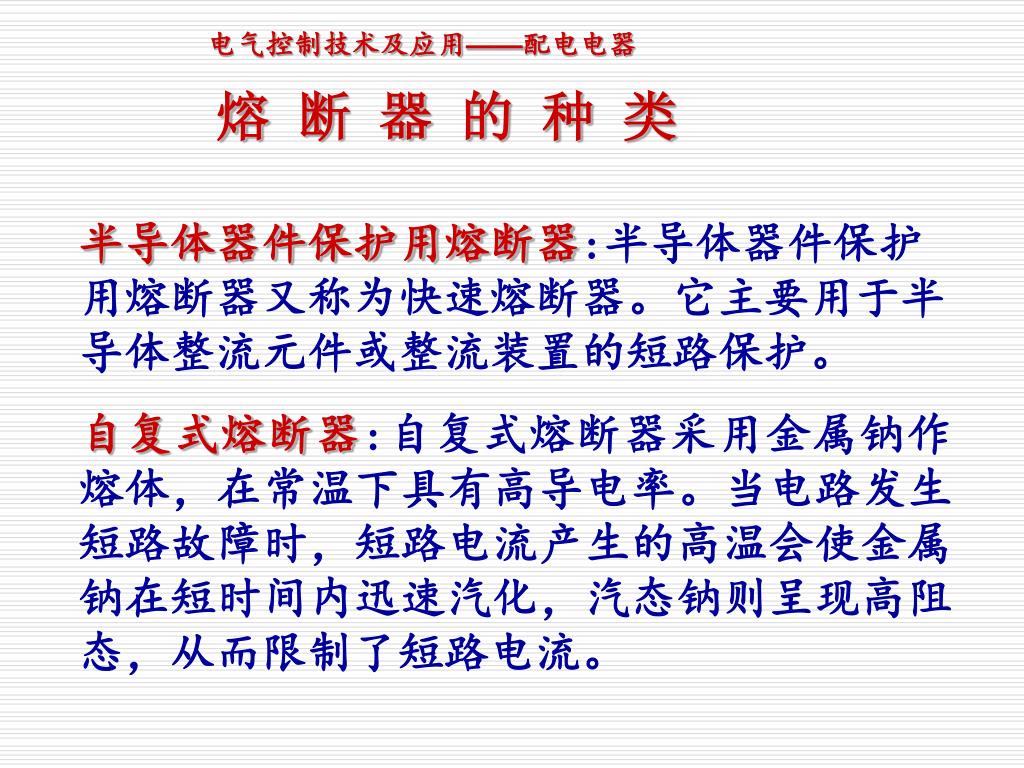

19. 电气控制技术及应用——配电电器 熔 断 器 的 种 类 半导体器件保护用熔断器:半导体器件保护用熔断器又称为快速熔断器。它主要用于半导体整流元件或整流装置的短路保护。 自复式熔断器:自复式熔断器采用金属钠作熔体，在常温下具有高导电率。当电路发生短路故障时，短路电流产生的高温会使金属钠在短时间内迅速汽化，汽态钠则呈现高阻态，从而限制了短路电流。

20. 电气控制技术及应用——配电电器 熔断器—选用与维护（一） ① 熔断器的类型应根据线路的要求、使用场合以及安装条件进行选择； ② 熔断器的额定电压必须等于或者高于其所在工作点的电压； ③ 熔断器的额定电流应根据被保护的电路及设备的额定负载电流选择。熔断器的额定电流必须等于或者高于所安装的熔体的额定电流；

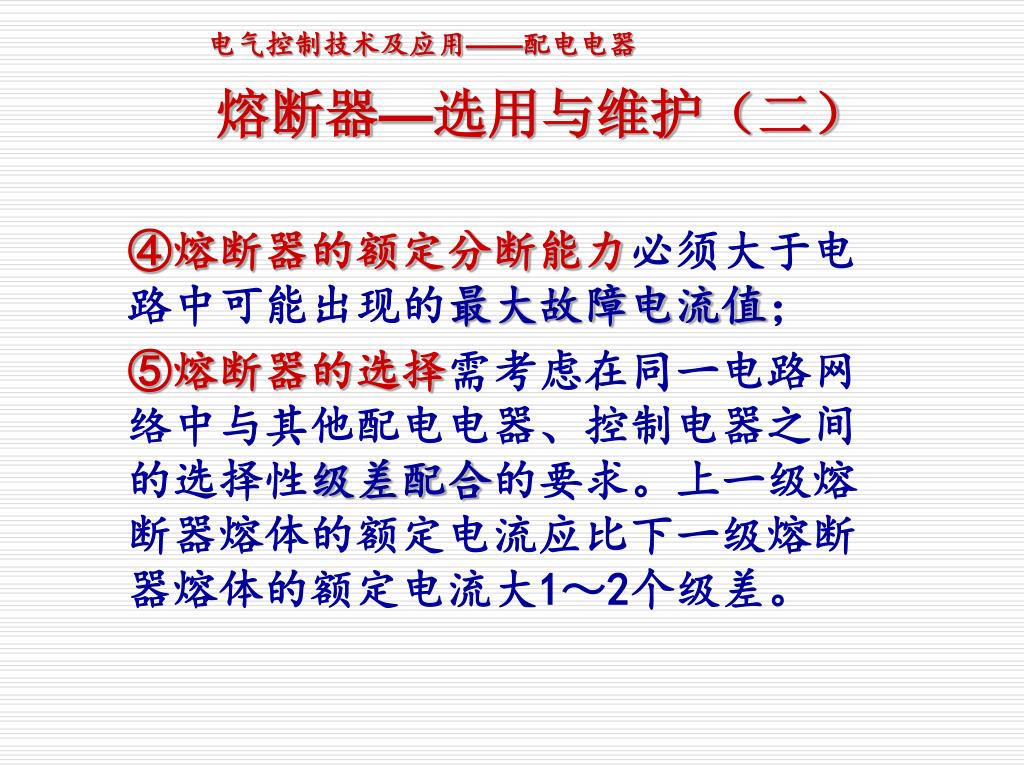

21. 电气控制技术及应用——配电电器 熔断器—选用与维护（二） ④熔断器的额定分断能力必须大于电路中可能出现的最大故障电流值； ⑤熔断器的选择需考虑在同一电路网络中与其他配电电器、控制电器之间的选择性级差配合的要求。上一级熔断器熔体的额定电流应比下一级熔断器熔体的额定电流大1～2个级差。

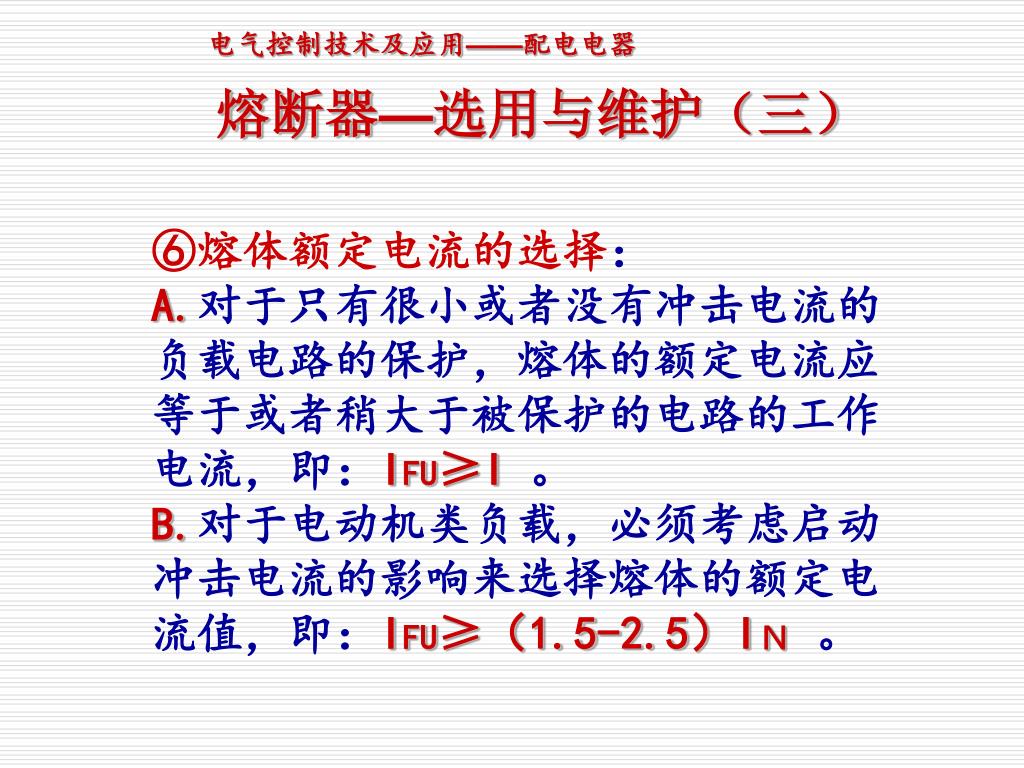

22. 电气控制技术及应用——配电电器 熔断器—选用与维护（三） ⑥熔体额定电流的选择： A.对于只有很小或者没有冲击电流的负载电路的保护，熔体的额定电流应等于或者稍大于被保护的电路的工作电流，即：IFU≥I。 B.对于电动机类负载，必须考虑启动冲击电流的影响来选择熔体的额定电流值，即：IFU≥（1.5-2.5）IＮ 。

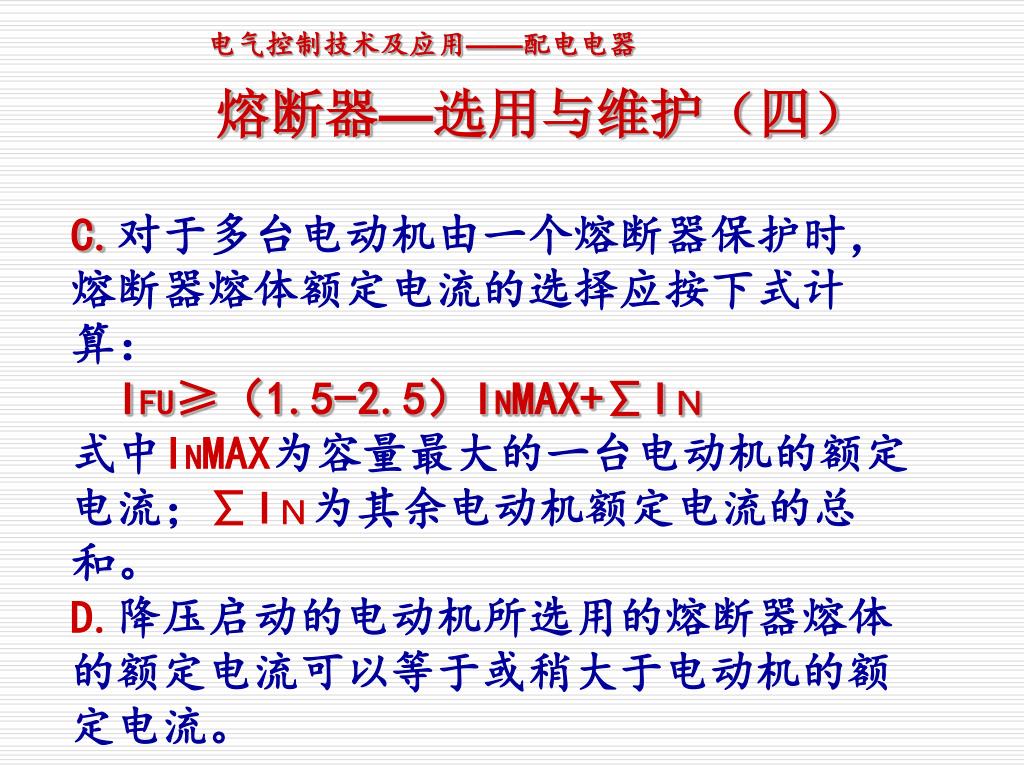

23. 电气控制技术及应用——配电电器 熔断器—选用与维护（四） C.对于多台电动机由一个熔断器保护时，熔断器熔体额定电流的选择应按下式计算： IFU≥（1.5-2.5）INMAX+∑IＮ 式中INMAX为容量最大的一台电动机的额定电流；∑IＮ为其余电动机额定电流的总和。 D.降压启动的电动机所选用的熔断器熔体的额定电流可以等于或稍大于电动机的额定电流。

24. 电气控制技术及应用——配电电器 使用和维护熔断器时应注意的事项 ① 安装前应检查所安装的熔断器的型号、额定电流、额定电压、额定分断能力、所配装的熔体的额定电流等参数是否符合被保护电路所规定的要求； ② 安装时应保证熔断器的接触刀或者接触帽与其相对应的接触片、夹接触良好，以避免因接触不良产生较大的接触电阻或者接触电弧，造成温度升高而引起的熔断器的误动作和周围电器元件的损坏。 ③ 熔断器所安装的熔体熔断后，应由专职人员更换同一规格、型号的熔体。 ④ 定期检修设备时，对已损坏的熔断器应及时更换同一型号的熔断器。
