Essai au cône de sable

Essai au cône de sable. But: calculer ρ du sol sec sur le chantier Avantage: fournissant d’excellents résultats Inconvénients: Encombrant, long, sensible au vibrations Matériel nécessaire Bouteille amovible et sable Entonnoir ou cône Valve. Description de l’essai. 3 étapes

zulema
Télécharger la présentation

Essai au cône de sable

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Essai au cône de sable • But: calculer ρ du sol sec sur le chantier • Avantage: fournissant d’excellents résultats • Inconvénients: Encombrant, long, sensible au vibrations • Matériel nécessaire • Bouteille amovible et sable • Entonnoir ou cône • Valve

  2. Description de l’essai • 3 étapes • L’étalonnage du sable; • L’étalonnage du cône de sable; • La détermination de ρ sèche au chantier

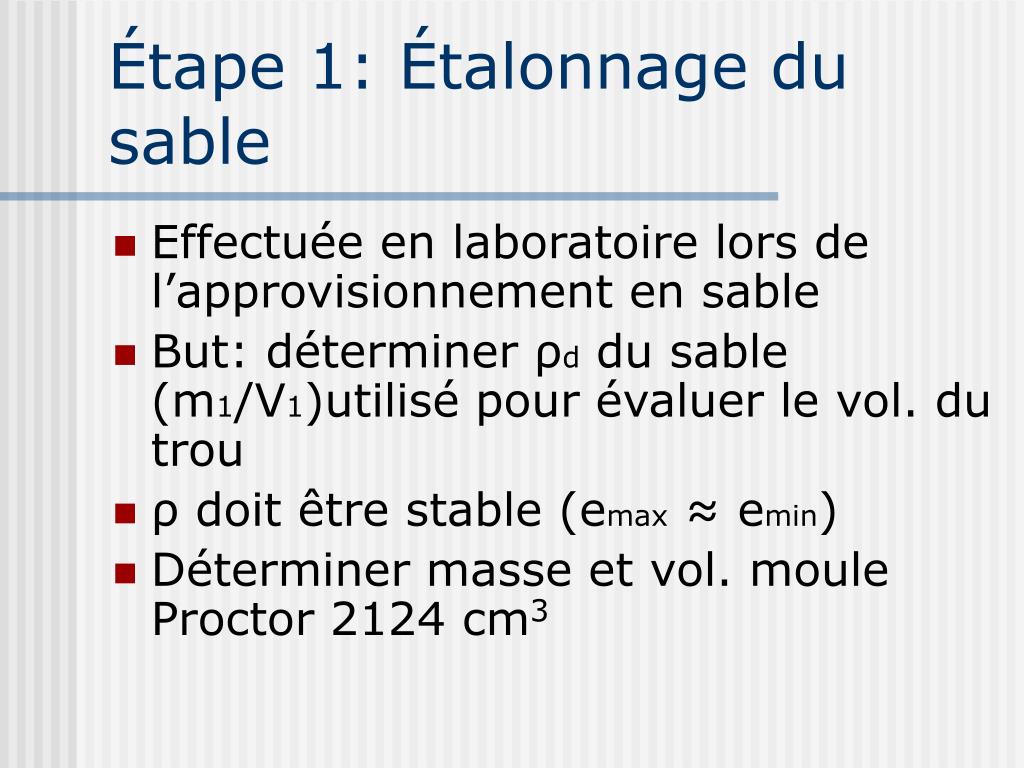

  3. Étape 1: Étalonnage du sable • Effectuée en laboratoire lors de l’approvisionnement en sable • But: déterminer ρd du sable (m1/V1)utilisé pour évaluer le vol. du trou • ρ doit être stable (emax ≈ emin) • Déterminer masse et vol. moule Proctor 2124 cm3

  4. Étape 2: Étalonnage du cône de sable • Établir masse de sable étalonné dans entonnoir et plaque de base. • Valeur de référence (m3)

  5. Étalonnage du sable et du cône de sable

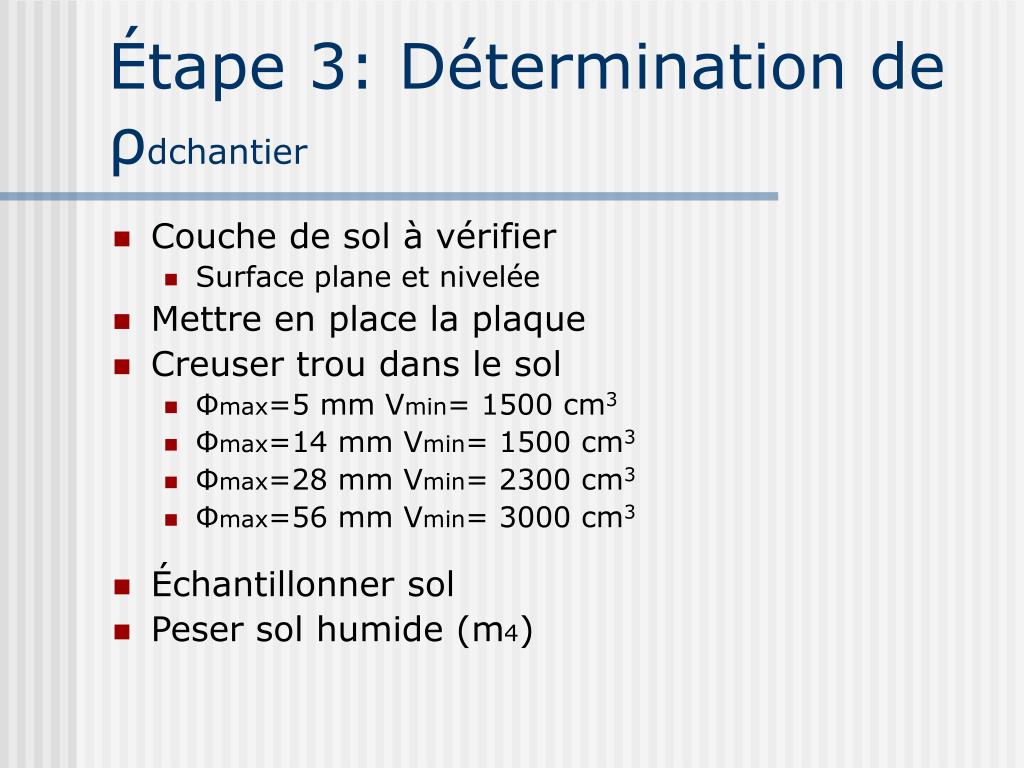

  6. Étape 3: Détermination de ρdchantier • Couche de sol à vérifier • Surface plane et nivelée • Mettre en place la plaque • Creuser trou dans le sol • Φmax=5 mm Vmin= 1500 cm3 • Φmax=14 mm Vmin= 1500 cm3 • Φmax=28 mm Vmin= 2300 cm3 • Φmax=56 mm Vmin= 3000 cm3 • Échantillonner sol • Peser sol humide (m4)

  7. Évaluation du volume du trou

  8. Évaluation du volume du trou(suite) et Dc • Volume du trou (V2) V2 = (m2 – m3)/ρdsable ρhchantier = m4/V2 w = (m4 – ms)/ms ρdchantier = ρhchantier/(1+w) Dc = ρdchantier/ρdmaxPc

  9. Fréquence et localisation des essais de chantier • Fréquence • MTQ (Infra 1/5000 m2, sous-fond. et fond. 1/2500 m2) • Municipalités (aléatoire)  • Localisation des essais • MTQ (table de hazard) • Municipalités (répartition uniforme)

  10. Planche de référence • Déterminer la masse volumique maximal directement sur le chantier • Manipulations : • Compacter une couche de sol; • Mesurer d et W à toute les 2 passes de compacteur(3X) -> Valeur moyenne; • Ρdmax est atteinte si % d’aug. Entre 2 mesures consécutives est <1%.

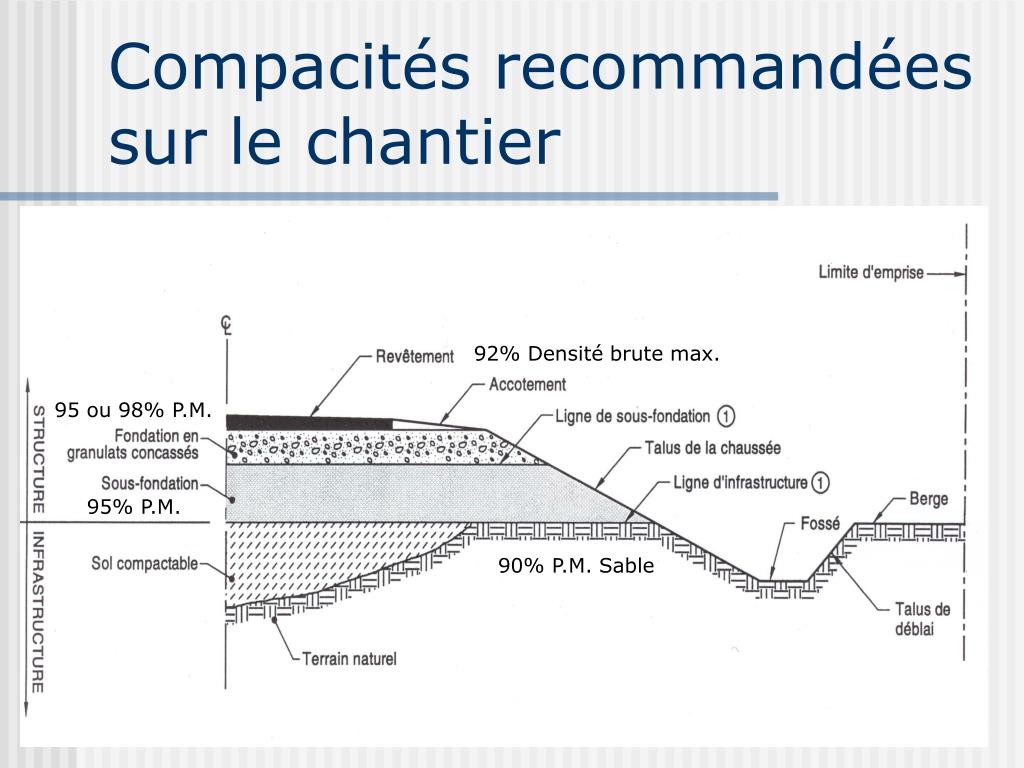

  11. Compacités recommandées sur le chantier 92% Densité brute max. 95 ou 98% P.M. 95% P.M. 90% P.M. Sable
