  1. Term Project 2003sディレクトリサービスを用いたDVTS支援環境の構築「DVTS Status Viewer and Controller」 STREAM B3 千代 佑 <tsk@sfc.wide.ad.jp> 親 irino + ringo = iringoさん!?

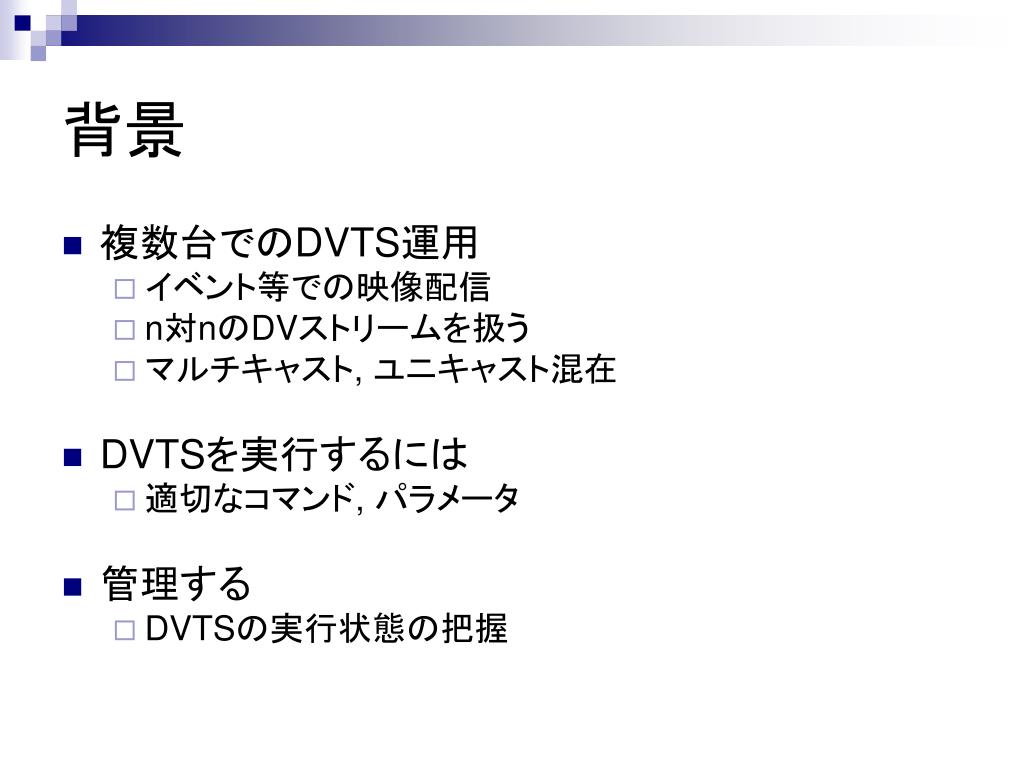

  2. 背景 • 複数台でのDVTS運用 • イベント等での映像配信 • n対nのDVストリームを扱う • マルチキャスト, ユニキャスト混在 • DVTSを実行するには • 適切なコマンド, パラメータ • 管理する • DVTSの実行状態の把握

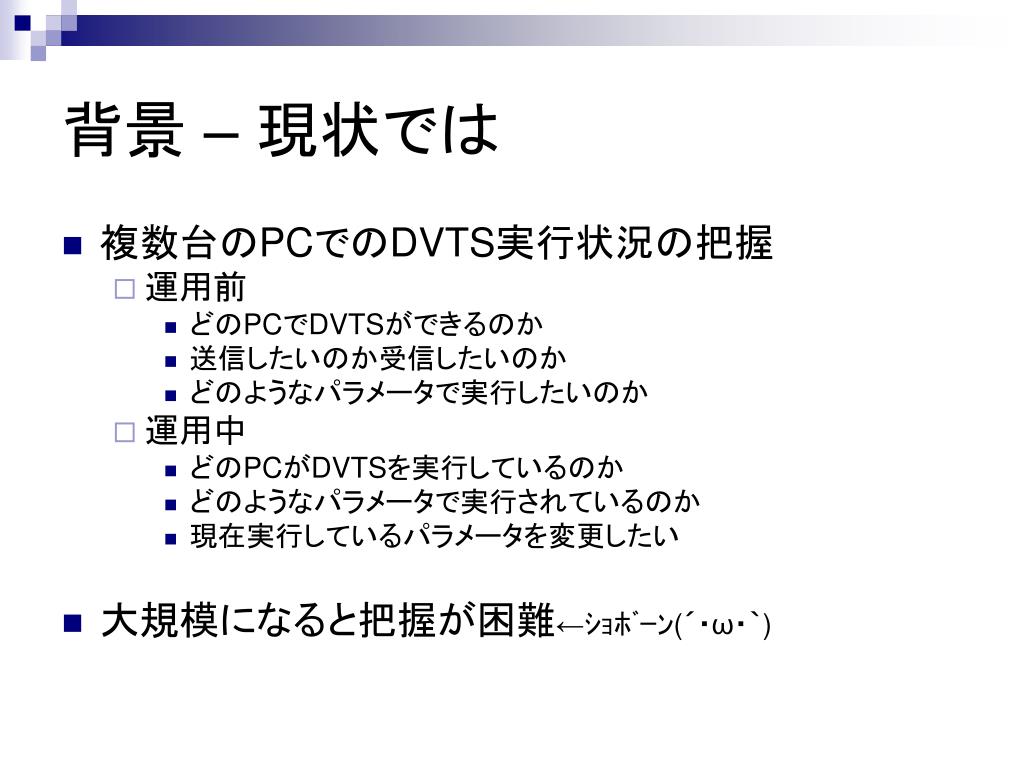

  3. 背景 – 現状では • 複数台のPCでのDVTS実行状況の把握 • 運用前 • どのPCでDVTSができるのか • 送信したいのか受信したいのか • どのようなパラメータで実行したいのか • 運用中 • どのPCがDVTSを実行しているのか • どのようなパラメータで実行されているのか • 現在実行しているパラメータを変更したい • 大規模になると把握が困難←ｼｮﾎﾞｰﾝ(´・ω・｀)

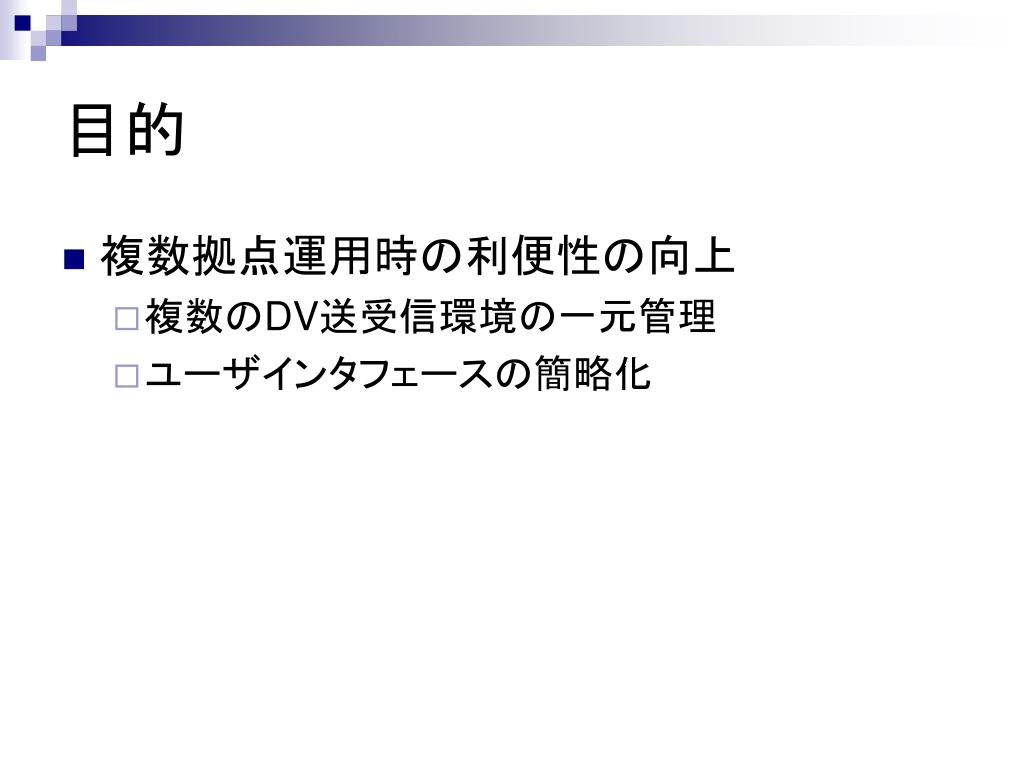

  4. 目的 • 複数拠点運用時の利便性の向上 • 複数のDV送受信環境の一元管理 • ユーザインタフェースの簡略化

  5. 今回、作ったもの • DVTS実行環境の遠隔管理機構 • DV送受信PCのステータス取得・管理・制御

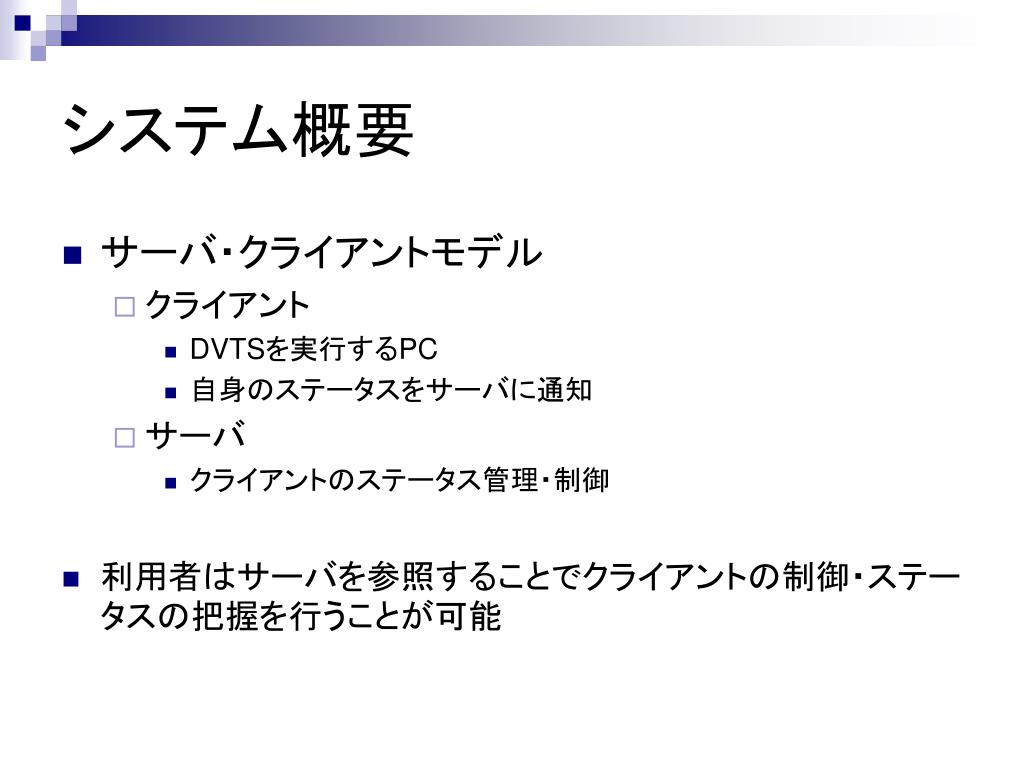

  6. システム概要 • サーバ・クライアントモデル • クライアント • DVTSを実行するPC • 自身のステータスをサーバに通知 • サーバ • クライアントのステータス管理・制御 • 利用者はサーバを参照することでクライアントの制御・ステータスの把握を行うことが可能

  7. 概要 – システム概要図 サーバ (1) 利用者 (3) (2) Internet (0) (4) Send Send Recv (A) (B) (C) DVTS (クライアントPC)

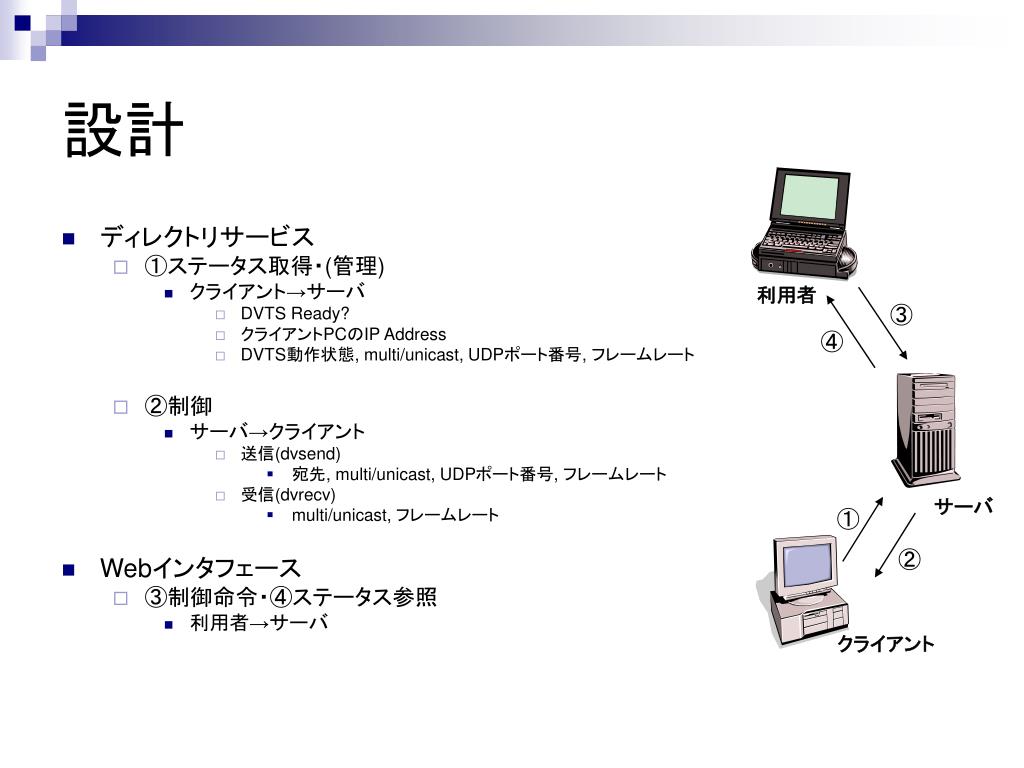

  8. 設計 • ディレクトリサービス • ①ステータス取得・(管理) • クライアント→サーバ • DVTS Ready? • クライアントPCのIP Address • DVTS動作状態, multi/unicast, UDPポート番号, フレームレート • ②制御 • サーバ→クライアント • 送信(dvsend) • 宛先, multi/unicast, UDPポート番号, フレームレート • 受信(dvrecv) • multi/unicast, フレームレート • Webインタフェース • ③制御命令・④ステータス参照 • 利用者→サーバ 利用者 ③ ④ サーバ ① ② クライアント

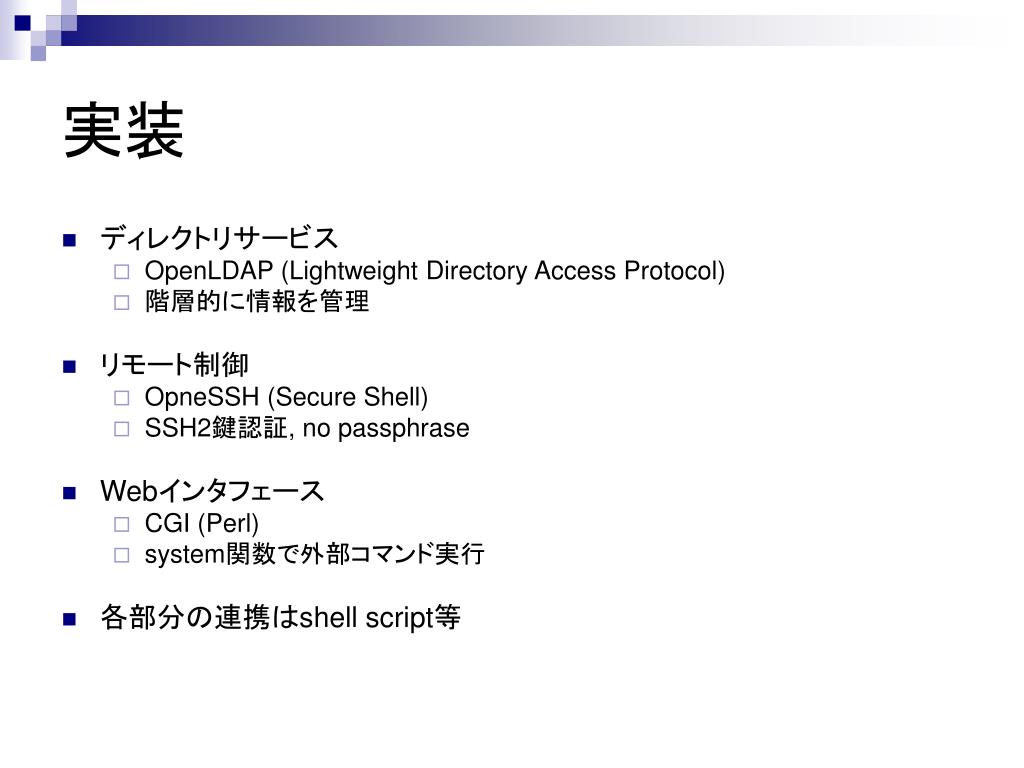

  9. 実装 • ディレクトリサービス • OpenLDAP (Lightweight Directory Access Protocol) • 階層的に情報を管理 • リモート制御 • OpneSSH (Secure Shell) • SSH2鍵認証, no passphrase • Webインタフェース • CGI (Perl) • system関数で外部コマンド実行 • 各部分の連携はshell script等

  10. プログラムの流れ (手)ldap-dvts-initialize Webサーバ 　　　・CGIプログラム クライアント(shell) サーバ(shell) Webブラウザ (手)ldap-dvts-connect (常駐) ldap-dvts-ssh-command (手)ldap-dvts-initialize -e

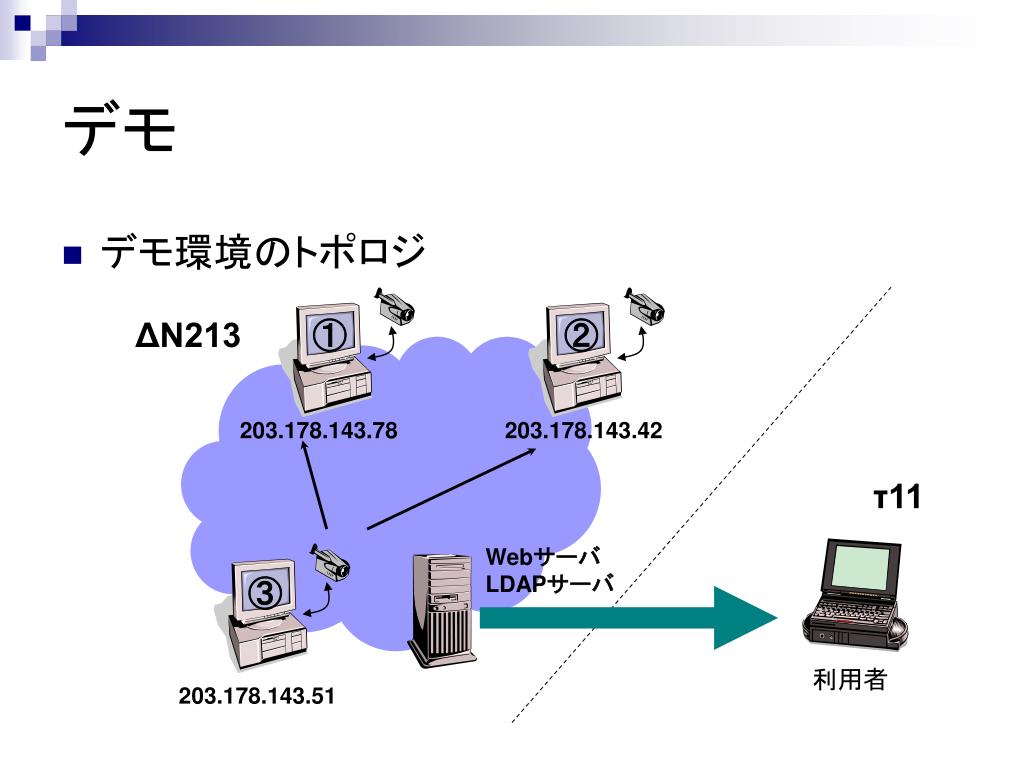

  11. デモ • デモ環境のトポロジ ΔN213 ① ② 203.178.143.78 203.178.143.42 τ11 Webサーバ LDAPサーバ ③ 利用者 203.178.143.51

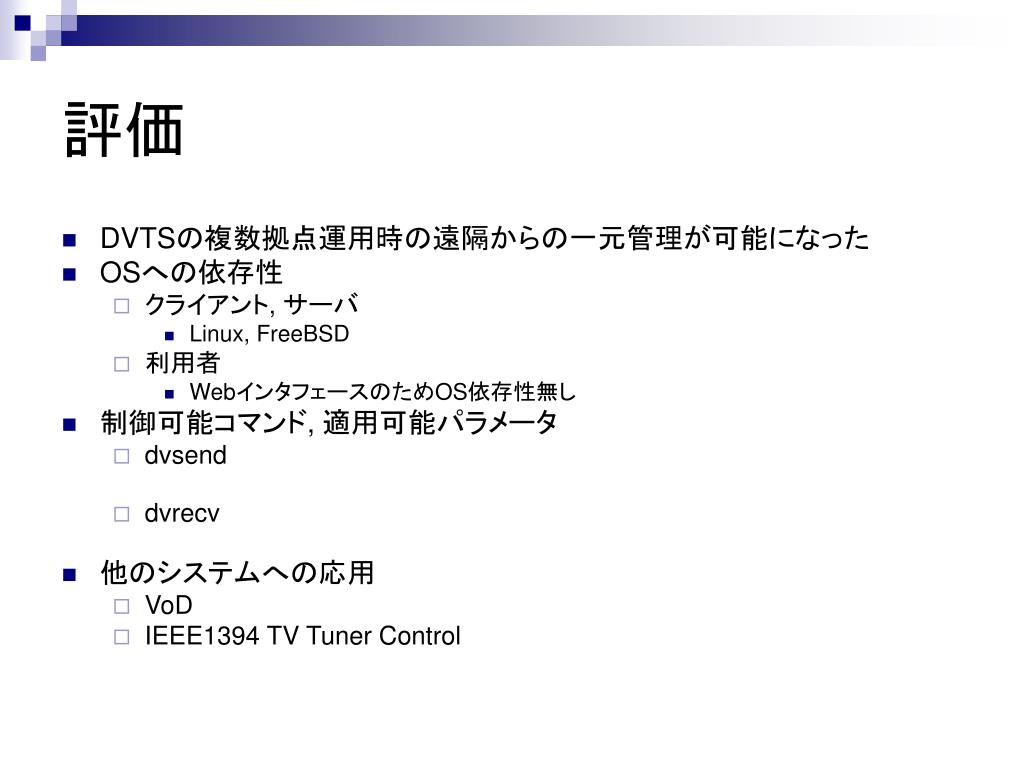

  12. 評価 • DVTSの複数拠点運用時の遠隔からの一元管理が可能になった • OSへの依存性 • クライアント, サーバ • Linux, FreeBSD • 利用者 • WebインタフェースのためOS依存性無し • 制御可能コマンド, 適用可能パラメータ • dvsend • dvrecv • 他のシステムへの応用 • VoD • IEEE1394 TV Tuner Control

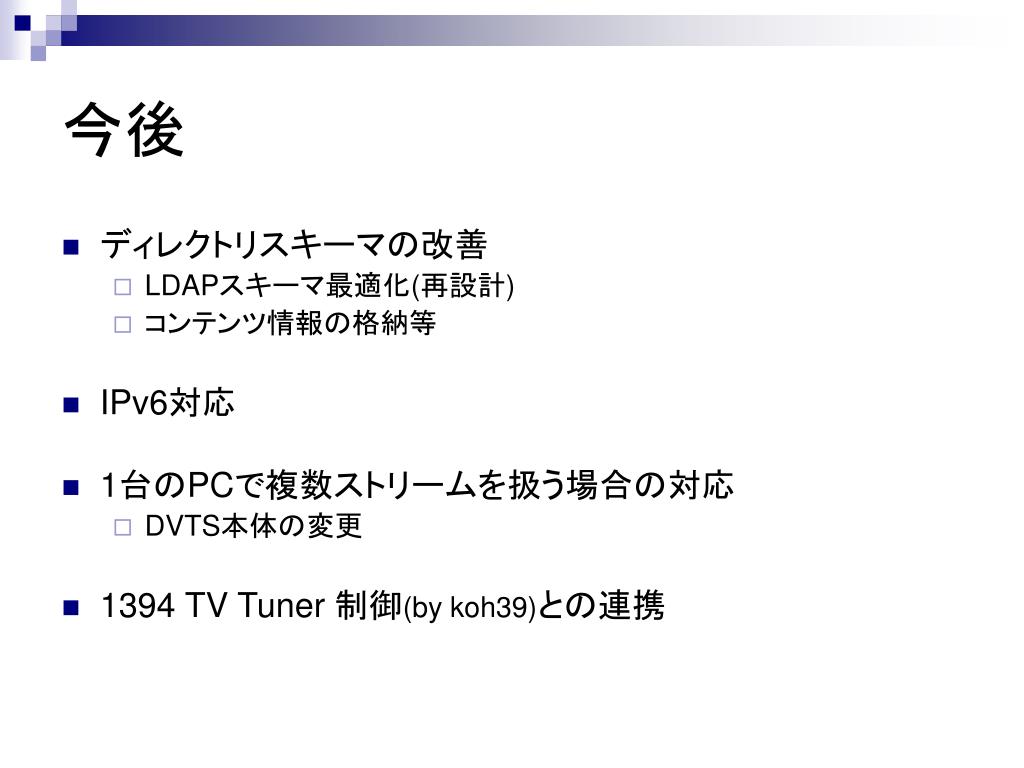

  13. 今後 • ディレクトリスキーマの改善 • LDAPスキーマ最適化(再設計) • コンテンツ情報の格納等 • IPv6対応 • 1台のPCで複数ストリームを扱う場合の対応 • DVTS本体の変更 • 1394 TV Tuner 制御(by koh39)との連携

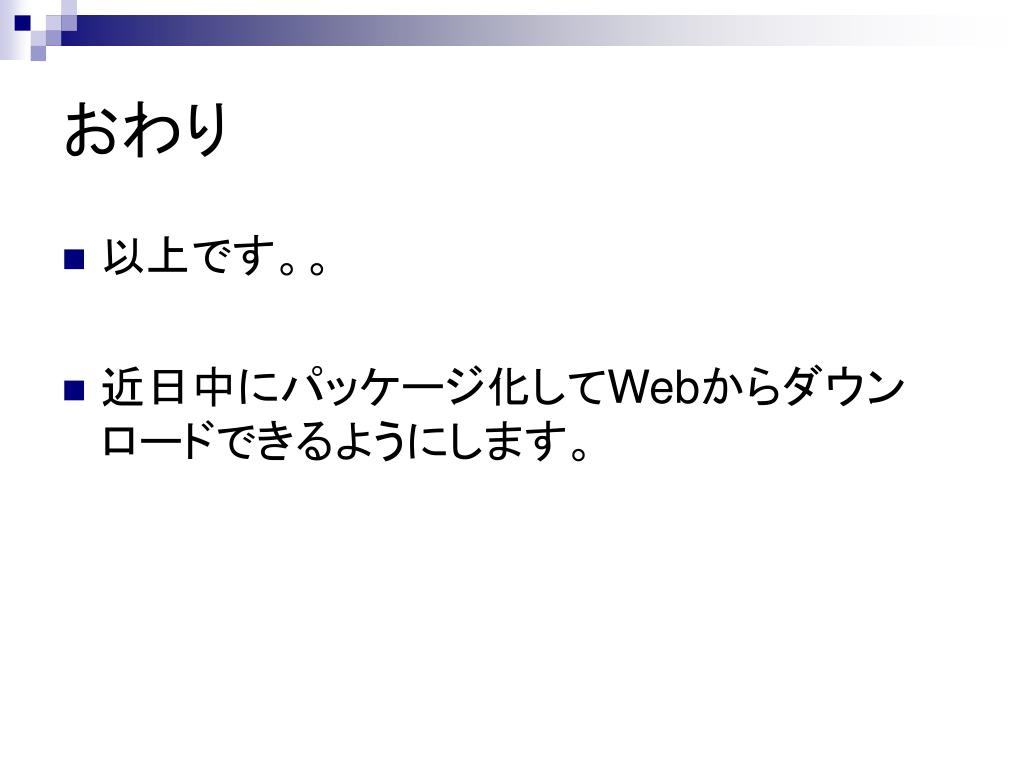

  14. おわり • 以上です。。 • 近日中にパッケージ化してWebからダウンロードできるようにします。
