  1. AstronomiDasar Seri: Smart learning in digital era

  2. Bahasan kita

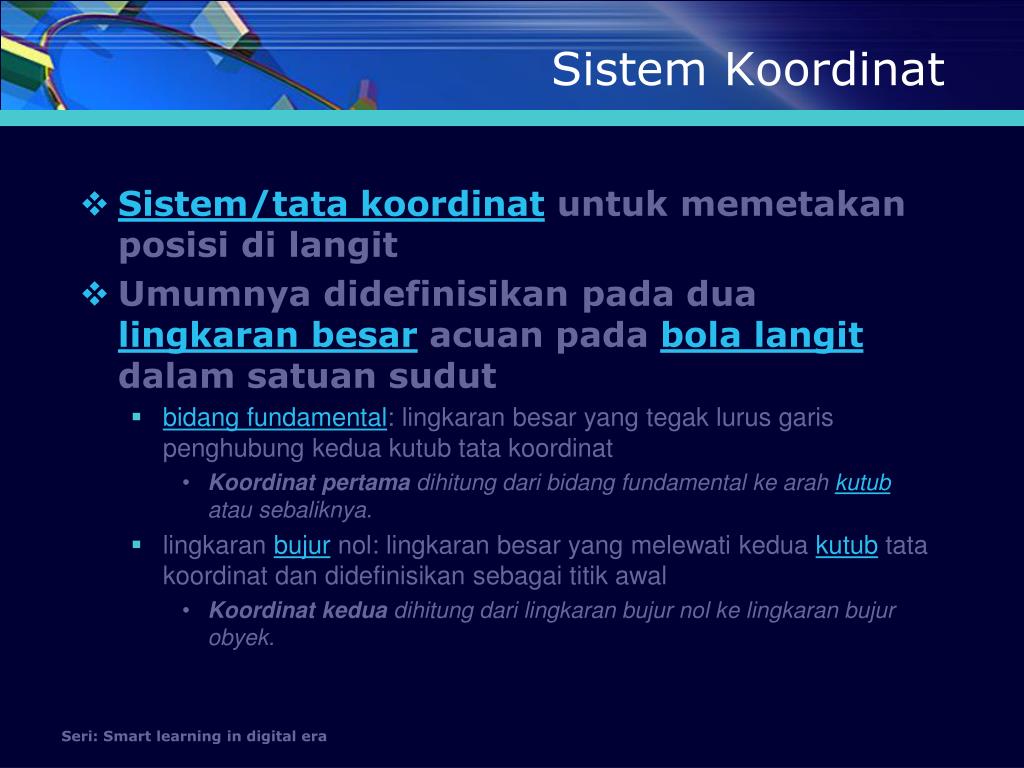

  3. Sistem Koordinat • Sistem/tata koordinat untuk memetakan posisi di langit • Umumnya didefinisikan pada dua lingkaran besar acuan pada bola langit dalam satuan sudut • bidang fundamental: lingkaran besar yang tegak lurus garis penghubung kedua kutub tata koordinat • Koordinat pertama dihitung dari bidang fundamental ke arah kutub atau sebaliknya. • lingkaran bujur nol: lingkaran besar yang melewati kedua kutub tata koordinat dan didefinisikan sebagai titik awal • Koordinat kedua dihitung dari lingkaran bujur nol ke lingkaran bujur obyek.

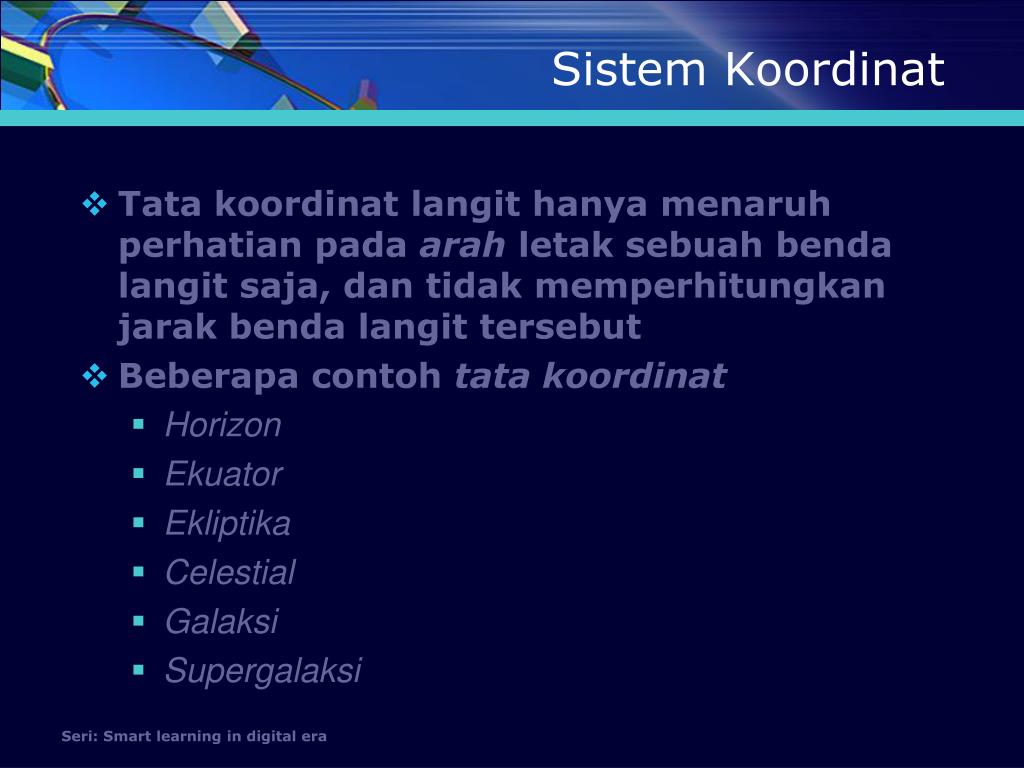

  4. Sistem Koordinat • Tata koordinat langit hanya menaruh perhatian pada arah letak sebuah benda langit saja, dan tidak memperhitungkan jarak benda langit tersebut • Beberapa contoh tata koordinat • Horizon • Ekuator • Ekliptika • Celestial • Galaksi • Supergalaksi

  5. Tata Koordinat

  6. Horizon Zenit • Horizon Horisonlokal Digunakansebagaipijakanbagipengamat Altitude/Elevasi Azimut Nadir

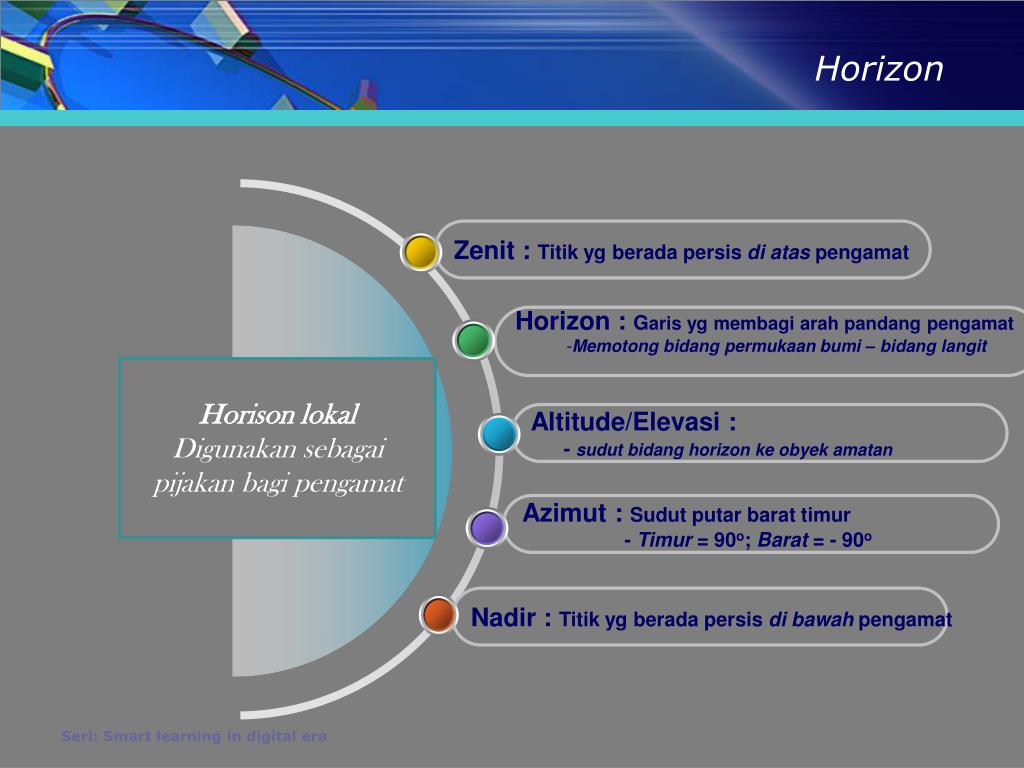

  7. Horizon Zenit : Titik yg berada persis di atas pengamat • Horizon : Garis yg membagi arah pandang pengamat • Memotong bidang permukaan bumi – bidang langit Horisonlokal Digunakansebagaipijakanbagipengamat Altitude/Elevasi : - sudut bidang horizon ke obyek amatan Azimut : Sudut putar barat timur - Timur = 90o; Barat = - 90o Nadir : Titik yg berada persis di bawah pengamat

  8. Ekuatorial Ekuator langit • Ekuator kutub Deklinasi Paling seringdipakai Bersifatgeosentrik Miripkoordgeografi (bujur-lintang) Asensio rekta Ekliptika

  9. Ekuator langit : perpotongan perpanjangan ekuator bumi dengan bola langit Ekuator Kutub : perpanjangan poros rotasi bumi yang melewati bola langit Ekuator Asensio rekta (a/RA): diukur di ekuator dan menuju kearah timur (Aries ke Vermal ekuinok) dalam satuan jam Deklinasi (δ ): diukur dr ekuator menuju ke kutub (+ di kutub utara, - di kutub selatan) dalam satuan derajat Sudut Jalur/ lintasan yang dipakai obyek saat mengelilingi pusat koordinat (berbentuk elip) Ekliptika Ekuatorial

  10. Ekliptika Ekliptika Bidang dasar terbentuk dari jalur/ lintasan/ orbit benda lingit (obyek) berbentuk elip LintangDiukur dari ekuator langit ke kutub utara langit Bujur / Meridian Diukur barat ke timur (BT) atau dari timur ke barat (BB) Kutub Langit Mengacu pada pusat koordinat

  11. Koordinat Sebuah N celestial Hemisfere menunjukan lintasan diurnal sebuah bintang P Bintang P yg sama diukur dengan kordinat (alt-az ) pada bola langit celestial

  12. Thank You ! Seri: Smart learning in digital era
