  1. Mezní stav pružnosti Radek Vlach Ústav mechaniky těles,mechatroniky a biomechaniky FSI VUT Brno Tel.: 54114 2888 e-mail: vlach.r@fme.vutbr.cz, http://www.umt.fme.vutbr.cz/~rvlach/

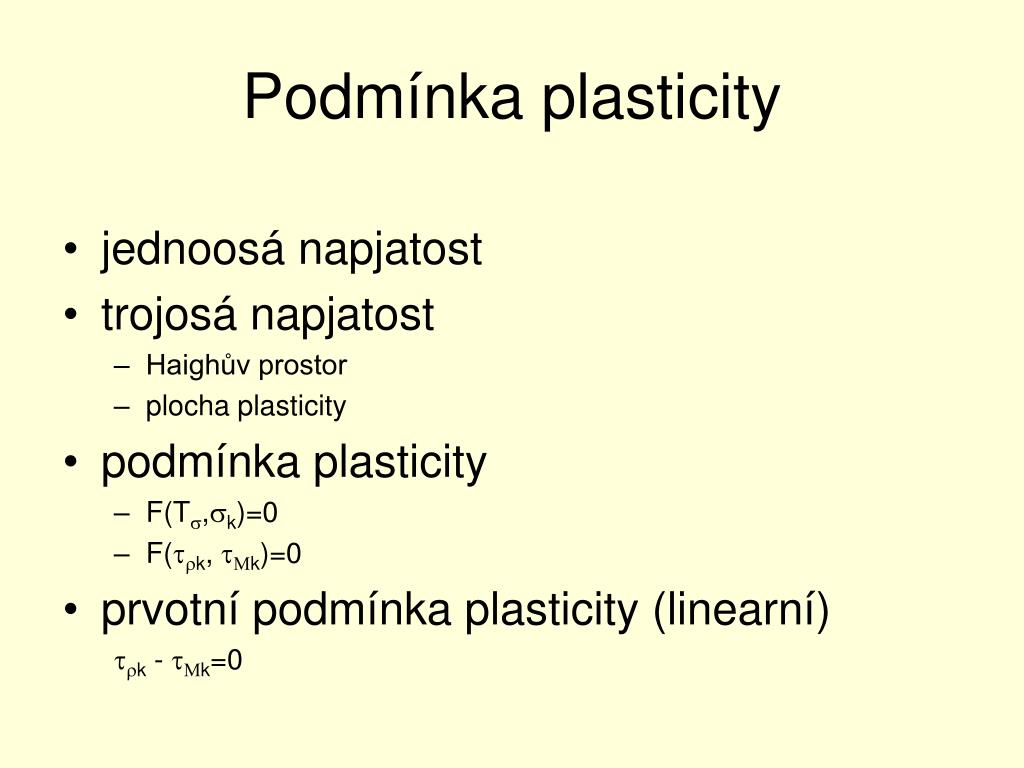

  2. Podmínka plasticity • jednoosá napjatost • trojosá napjatost • Haighův prostor • plocha plasticity • podmínka plasticity • F(Ts,sk)=0 • F(trk, tMk)=0 • prvotnípodmínka plasticity (linearní) trk- tMk=0

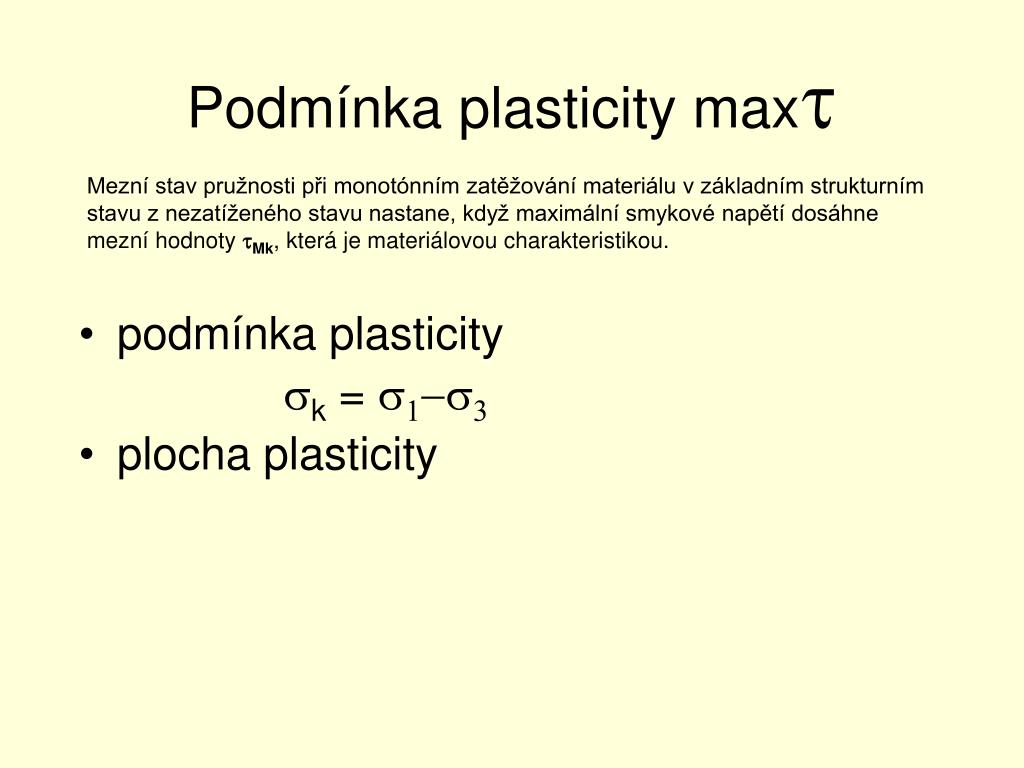

  3. Podmínka plasticity maxt Mezní stav pružnosti při monotónním zatěžování materiálu v základním strukturním stavu z nezatíženého stavu nastane, když maximální smykové napětí dosáhne mezní hodnoty tMk, která je materiálovou charakteristikou. • podmínka plasticity sk = s1-s3 • plocha plasticity

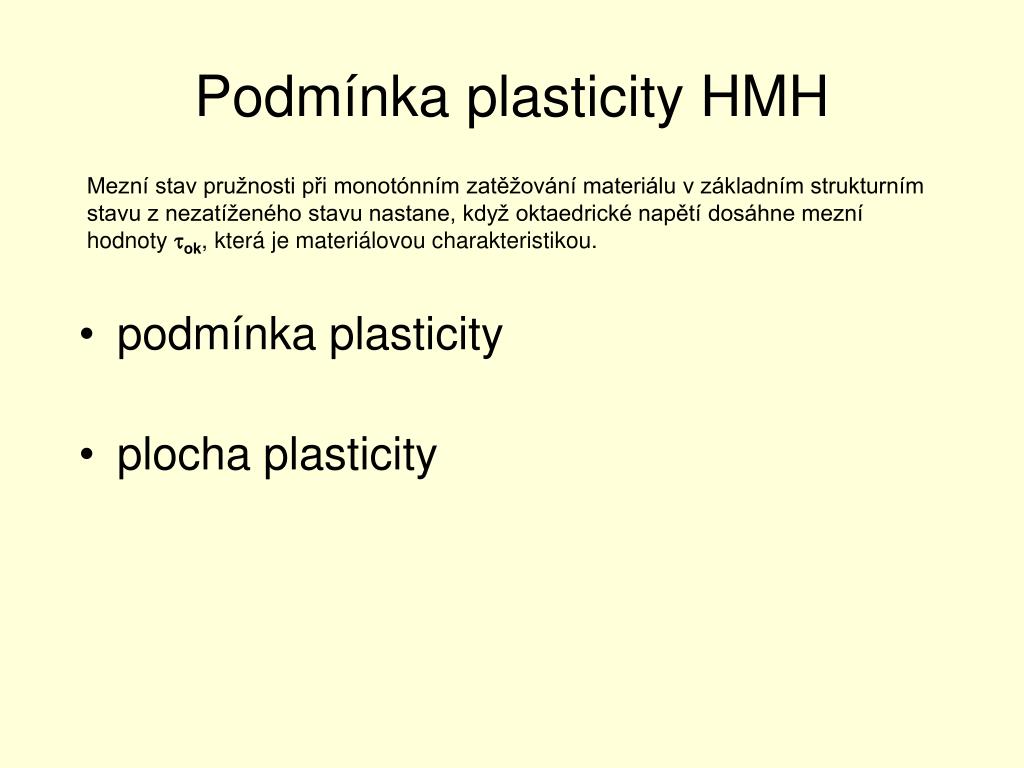

  4. Podmínka plasticity HMH Mezní stav pružnosti při monotónním zatěžování materiálu v základním strukturním stavu z nezatíženého stavu nastane, když oktaedrické napětí dosáhne mezní hodnoty tok, která je materiálovou charakteristikou. • podmínka plasticity • plocha plasticity

  5. Rozbor vybraných typů napjatostí • jednoosá napjatost • tahová • tlaková • smyková napjatost • prutová napjatost

  6. Bezpečnost vzhledem k meznímu stavu pružnosti • redukované napětí - maxt • redukované napětí - HMH • bezpečnost k meznímu stavu pružnosti (prostá) • jednoosá napjatost • smyková napjatost • prutová napjatost Redukované napětí sred je taková fiktivní hodnota jednoosého tahového napětí, která má stejnou prostou bezpečnost vůči vyšetřovanému meznímu stavu jako napjatost obecná.

  7. Kombinované namáhaní(prutová napjatost) • kombinace (N , Mo) • kombinace (Mo , Mk) • kombinace (N , Mk) • kombinace (Mo , T) • kombinace (Mo , T , N) • kombinace (Mo , T , Mk)
