Números Complexos

Números Complexos. Definição:. Unidade imaginaria:. ou. Desta forma:. Deduções:. Z=a+jb. Formas de Representação de um Numero Complexo. Forma Carteziana Forma Polar Forma Trigonometrica. Forma Carteziana. a e b são números reais. j é a unidade imaginaria. Forma Carteziana.

nevaeh
Télécharger la présentation

Números Complexos

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Analise de Circuitos em Corrente Alternada - Ed. Erica

  2. Números Complexos Definição: Unidade imaginaria: ou Desta forma: Analise de Circuitos em Corrente Alternada - Ed. Erica

  3. Deduções: Analise de Circuitos em Corrente Alternada - Ed. Erica

  4. Z=a+jb Formas de Representação de um Numero Complexo • Forma Carteziana • Forma Polar • Forma Trigonometrica Forma Carteziana a e b são números reais j é a unidade imaginaria Analise de Circuitos em Corrente Alternada - Ed. Erica

  5. Forma Carteziana Eixo Imaginario (Im) Z(a,b) Plano Carteziano b Eixo Real (R) a Analise de Circuitos em Corrente Alternada - Ed. Erica

  6. Im R Exemplos: Representar os números complexos no plano carteziano Z1=4+j4 Z1 4 4 Analise de Circuitos em Corrente Alternada - Ed. Erica

  7. Im R Z2=7 (não tem parte imaginaria) Z2 7 Analise de Circuitos em Corrente Alternada - Ed. Erica

  8. Im R Z3=j3 (não tem parte real) Z3 3 Analise de Circuitos em Corrente Alternada - Ed. Erica

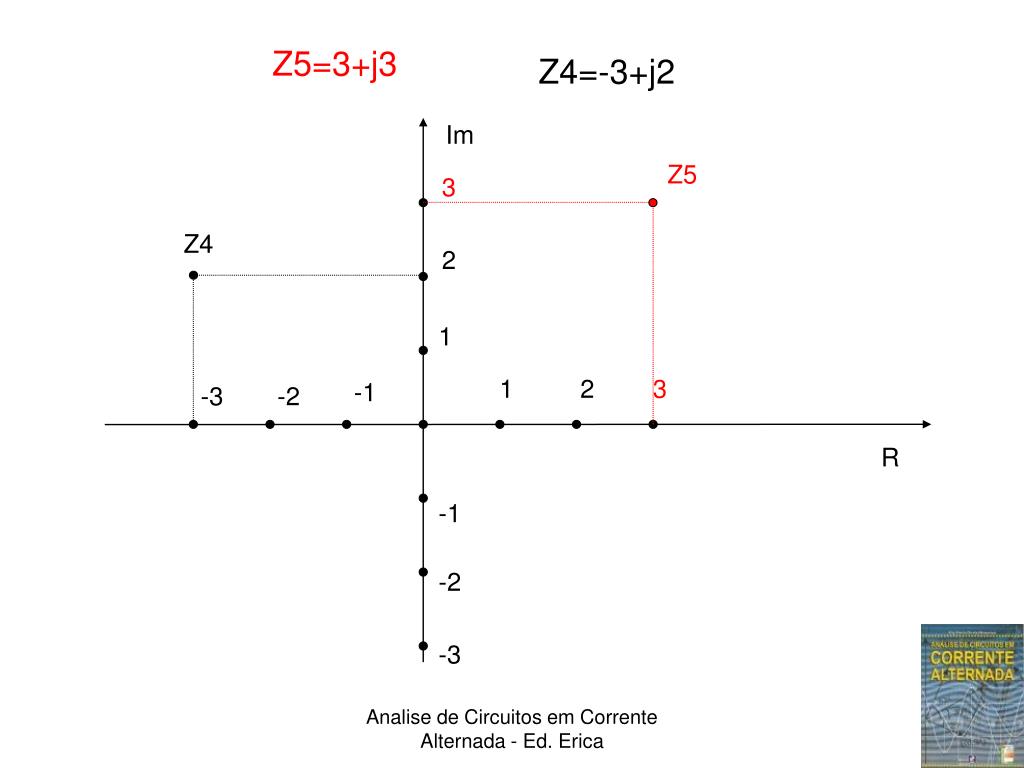

  9. Im R Z5=3+j3 Z4=-3+j2 Z5 3 Z4 2 1 1 2 3 -1 -3 -2 -1 -2 -3 Analise de Circuitos em Corrente Alternada - Ed. Erica

  10. Im R Forma Polar MÓDULO Z=a +jb forma carteziana b P FASE Z  o a Segmento de reta O ângulo  representa o ARGUMENTO ou ÂNGULO DE FASE de z Representa o MODULO Do numero complexo z Analise de Circuitos em Corrente Alternada - Ed. Erica

  11. z = Z  Z= Z Forma Polar Na forma polar um numero complexo é representado por: Z é o modulo e  é a fase do numero complexo Numero complexo é representado por letra minúscula, z E o seu modulo por letra maiúscula, Z Forma alternativa Analise de Circuitos em Corrente Alternada - Ed. Erica

  12. Im  z = Z b R a Transformação da Forma Carteziana para Polar Dado: z=a+jb Determinar: Z e  Z  Analise de Circuitos em Corrente Alternada - Ed. Erica

  13. Im R z1 = Exemplos: Transformar os números para a forma polar Z1=4+j4 z1 4 Z1 1 4 Analise de Circuitos em Corrente Alternada - Ed. Erica

  14. Im z2 = 7 R Z2=7 (não tem parte imaginaria) Z2=7 2=00 2 z2 Z2 7 Analise de Circuitos em Corrente Alternada - Ed. Erica

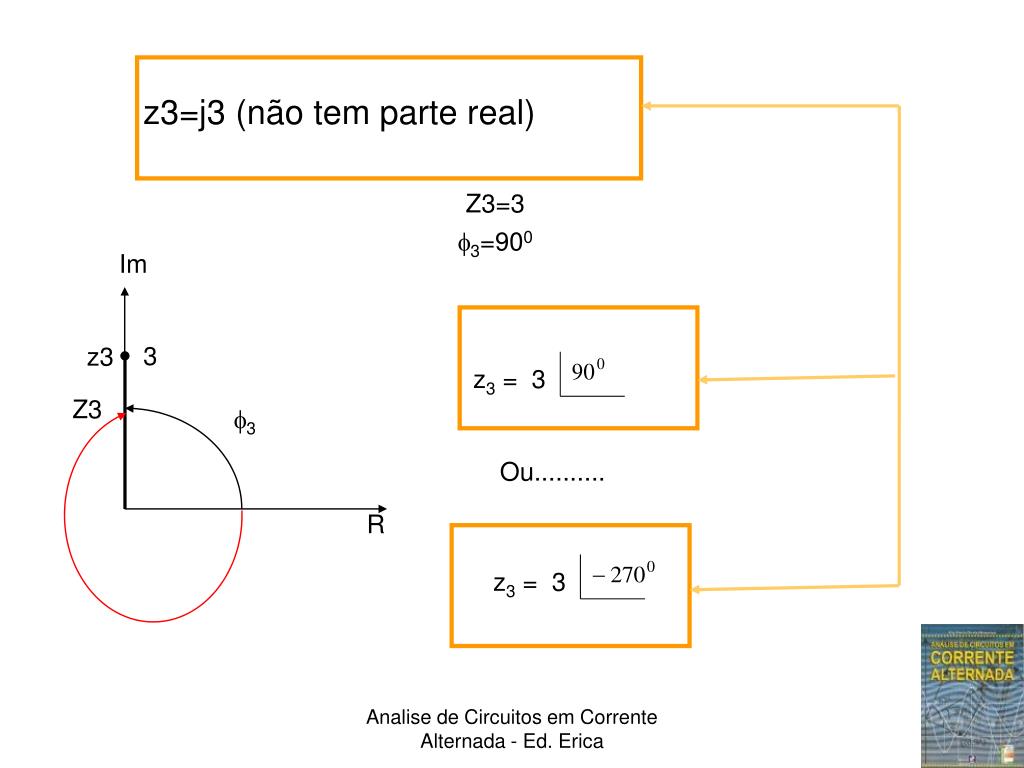

  15. Im z3 = 3 R z3 = 3 z3=j3 (não tem parte real) Z3=3 3=900 3 z3 Z3 3 Ou.......... Analise de Circuitos em Corrente Alternada - Ed. Erica

  16. z4 = 3,6 Z4=-3+j2 Im z4 2 Z4 4 4=180-34=1460 ’ R -3 Analise de Circuitos em Corrente Alternada - Ed. Erica

  17. Im R z5 = 5 Z5=-5 Z5=5 5=1800 5 Z5 z5 Analise de Circuitos em Corrente Alternada - Ed. Erica

  18. Im ’ R z6 = 5 Z6=-4-j3 6 -4 Z6 -3 6=180+37=2170 z6 Analise de Circuitos em Corrente Alternada - Ed. Erica

  19. Im R z7 = 4 -4 z7 z7 = 4 Z7=-j4 Z7=4 7=2700 7 Ou..... Analise de Circuitos em Corrente Alternada - Ed. Erica

  20. Im 8 R z8 = 5 z8 = 5 Z8=4-j3 4 ’ Z8 z8 8=360-37=3230 -3 ou............... Analise de Circuitos em Corrente Alternada - Ed. Erica

  21. Operações com Números Complexos SOMA e SUBTRAÇÃO Na soma e na subtração é usada a forma cartesiana z1=10+j10 z2=5+j4 z3=z1+z2=(10+j10) + (5+j4)= (10+5)+j(10+4)=15+j14 z4=z1-z2= (10+j10) - (5+j4)= (10-5)+j(10-4)=5+j6 Analise de Circuitos em Corrente Alternada - Ed. Erica

  22. Operações com Números Complexos MULTIPLICAÇÃO E DIVISÃO Na multiplicação e divisão é usada a forma polar z1=4+j4=5,65 450 Z3=-j4=4 -900 z2=5+j8,66=10 600 Z4= -5+j8,66= 10 1200 Analise de Circuitos em Corrente Alternada - Ed. Erica

  23. Exercícios Propostos Dados os complexo: z1=4+j4=5,65 450 z2=5+j8,66=10 600 Z3=-j4=4 -900 Z4= -5+j8,66= 10 1200 Obter: a) Representação no plano cartesiano de z1,z2,z3 e z4 b) z2.z4 z2.z3 c) z2/z4 z2/z3 Analise de Circuitos em Corrente Alternada - Ed. Erica
