  1. ARI Sezione di Roma 11 Giugno 2008 Serata Satelliti IWØCZC Stefano

  2. Agenda • Introduzione • Pillole di teoria • Cenni storici • La stazione • Modalità operative • Cosa ci attende in futuro • Link utili IW0CZC Stefano

  3. Introduzione IWØCZC Stefano Classe 1966 Radioamatore dal 1987 In ARI dal 1993 IW0CZC Stefano

  4. Introduzione /2 IWØCZC Stefano Attivo in: HF  160 - 10 metri V&U  6m, 2m & 70cm SAT  10m, 2m, 70cm, 23cm, 13cm IW0CZC Stefano

  5. Pillole di teoria Satellite artificiale: “Oggetti orbitanti intorno ad un corpo celeste che sono stati posti volutamente in quell'orbita con mezzi tecnologici” L'equilibrio: La rotazione del satellite attorno al corpo celeste è il risultato dell’equilibrio tra due forze, la centripeda e la gravitazionale La formula: Dall’equilibrio tra le due forze si ha: IW0CZC Stefano

  6. Pillole di teoria /2 La geometria dell'orbita: “Keplero nella sua prima legge afferma che le orbite dei pianeti sono ellittiche dove il sole occupa uno dei fuochi” IW0CZC Stefano

  7. Pillole di teoria /3 La velocita' orbitale: Keplero nella sua seconda legge afferma che il vettore Sole-Pianeta spazza aree uguali in tempi uguali IW0CZC Stefano

  8. Pillole di teoria /4 Orbite, la prima particolarita': La prima particolarità venne ipotizzata da Arthur Clarke da cui prende il nome di “fascia di Clarke” Orbite, la seconda particolarita': L’orbita ellittica con eccentricità pari a zero e’ circolare Orbite, il fattore determinante: L’inclinazione dell’orbita rispetto all’equatore determina la fruibilità del satellite IW0CZC Stefano

  9. Pillole di teoria /5 Le orbite: • LEO -> Low Earth Orbit (160 – 2000 Km) • MEO -> Medium Earth Orbit (2000 – 36000 Km) • HEO -> High Elliptical Orbit • GEO -> Geostationary Orbit (35786 Km) IW0CZC Stefano

  10. Pillole di teoria /6 Inseguendo con i Kepleriani: Per utilizzare il satellite è necessario conoscerne, istante per istante, la sua posizione rispetto al punto di osservazione. Una serie di parametri caratterizzano l’orbita di ogni satellite, ed opportunamente elaborati ci aiutano nell’inseguimento AO-07 1 07530U 74089B 08080.70845864 -.00000027 00000-0 10000-3 0 1313 2 07530 101.4779 115.1342 0012125 075.8743 284.3671 12.53573557525891 IW0CZC Stefano

  11. Pillole di teoria /7 I Kepleriani: DECODE 2-LINE ELSETS WITH THE FOLLOWING KEY: 1 AAAAAU 00 0 0 BBBBB.BBBBBBBB .CCCCCCCC 00000-0 00000-0 0 DDDZ 2 AAAAA EEE.EEEE FFF.FFFF GGGGGGG HHH.HHHH III.IIII JJ.JJJJJJJJKKKKKZ KEY: A-CATALOGNUM B-EPOCHTIME C-DECAY D-ELSETNUM E-INCLINATION F-RAAN G-ECCENTRICITY H-ARGPERIGEE I-MNANOM J-MNMOTION K-ORBITNUM Z-CHECKSU IW0CZC Stefano

  12. Pillole di teoria/8 Christian Andreas Doppler Doppler con l’effetto che prende il suo nome ci descrive come, al variare della velocità relativa tra generatore ed osservatore, quest’ultimo percepisca il moto di avvicinamento od allontamento come una variazione di frequenza. Diminuisce allontanandosi, aumenta avvicinandosi. IW0CZC Stefano

  13. Cenni Storici OSCAR: Orbiting Satellites Carrying Amateur Radio La storia dei satelliti radioamatoriali inizia nel lontano 12 Dicembre 1961 con il lancio di OSCAR 1, 4.5 Kg di massa con Tx a batteria da 140 mW che inviava a terra in CW il messaggio “HI-HI”. Segue OSCAR 2, ma si dovra attendere il 1965 per avere OSCAR 3 con a bordo il primo relay alimentato con celle solari. Nel ’74 viene lanciato OSCAR 7 ancora oggi attivo!!! A cui faranno seguito nel ’78 i primi RS (Radio Sputnik) Russi. Varie altre realizzazioni ci hanno accompagnato sino a ieri con il primo satellite di nuova generazione Phase 3D (AO-40) reso presto inoperativo da un guasto. IW0CZC Stefano

  14. La Stazione Le antenne Antenne a polarizzazione circolare RHCP e LHCP commutabile da operatore Sistema di rotazione Azimutale e Zenitale con controllo manuale e via PC. La polarizzazione circolare aiuta a gestire meglio segnali provenienti da sogenti a polarizzazione variabile IW0CZC Stefano

  15. La Stazione/2 La Radio Le bande in uso dagli attuali satelliti sono 10m, 2m, 70cm, 23cm e 13cm. La 10m è solo downlink mentre la 23cm è solo uplink. E’ necessario un RTX FM-SSB full duplex o la possibilita’ di trasmettere su una Banda e ricevere su un’altra. Le potenze oscillano da pochi Watt ai 50 W a seconda delle antenne e dei satelliti usati. IW0CZC Stefano

  16. La Stazione/3 Il computer Abbandonata l’era del regolo calcolatore il pc con adeguato SW diventa lo strumento principe per una corretta individuazione delle orbite e dei passaggi utili. Non ci sono problemi di prestazioni ma devono essere presenti le porte seriale, parallela e/o USB al fine di peremettere il collegamento al rotore e alla radio. IW0CZC Stefano

  17. La Stazione/4 Le connessioni Controllo rotore via USB o Parallela Interfaccia PC Rotore Internet CAT via Seriale IW0CZC Stefano

  18. La Stazione/5 Il software Lo scenario dei SW di predizione è ampio e variegato, oltre alla semplicità d’uso la cosa che va verificata è la capacità dello stesso di interfacciarsi con il rotore e la radio. La soluzione adottata nel mio caso è: SW: SatPc32 Interfaccia: WinRotorXp IW0CZC Stefano

  19. Modalità operativa La scelta del satellite L’AMSAT controlla ed aggiorna la situazione dei satelliti attivi e le loro modalità operative. Le possibili scelte cadono tra trasponder in FM, SSB o a pacchetto con modulazioni varie. Di base i satelliti con trasponder in FM sono i meno impegnativi in termini di stazione e modalità operative, seguono quelli a pacchetto ed SSB. IW0CZC Stefano

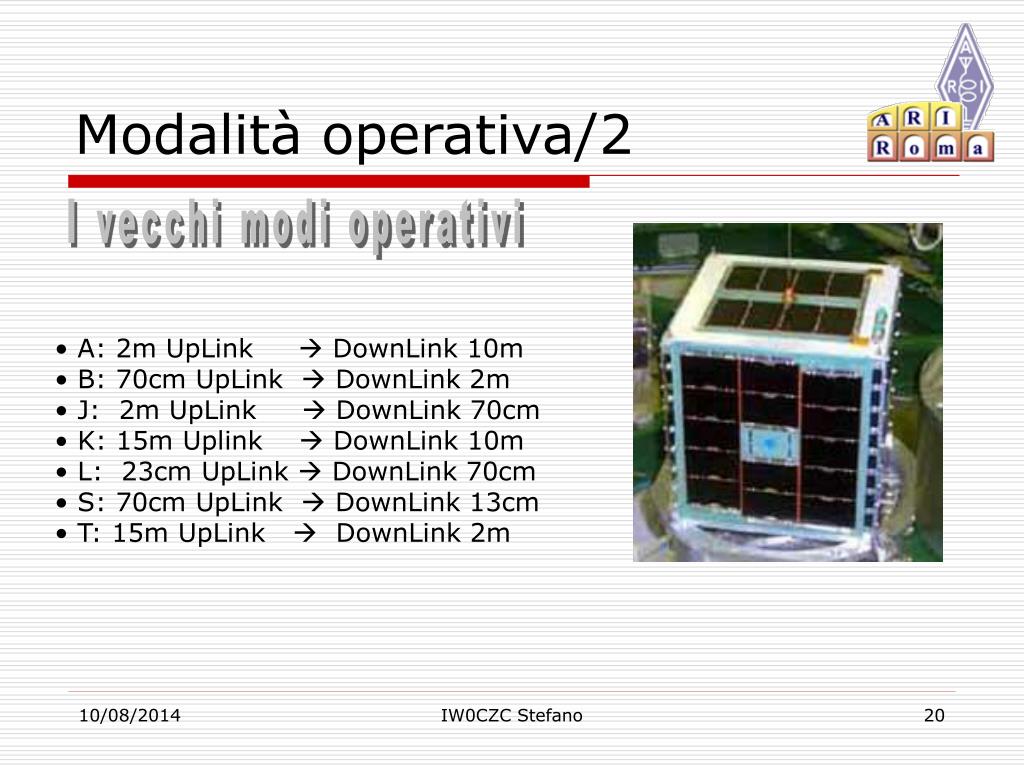

  20. Modalità operativa/2 I vecchi modi operativi • A: 2m UpLink  DownLink 10m • B: 70cm UpLink DownLink 2m • J: 2m UpLink  DownLink 70cm • K: 15m Uplink  DownLink 10m • L: 23cm UpLink  DownLink 70cm • S: 70cm UpLink  DownLink 13cm • T: 15m UpLink  DownLink 2m IW0CZC Stefano

  21. Modalità operativa/2 I nuovi modi operativi La composizione delle varie lettere determina il modo operativo • H: 15 m • T o A: 10 m • V: 2 m • U: 70 cm • L: 23 cm • S: 13 cm • C: 6 cm • X: 3 cm • K: 1.5 cm Esempi: V/U: 2m Up – 70cm Down U/V: 70cm Up – 2m Down L/S : 23cm UP – 13cm Down IW0CZC Stefano

  22. Modalità operativa/3 AO-51 Il più completo e semplice satellite dell’attuale scenario, opera in FM e AFSK dai 2m ai 13cm. I modi operativi ed i trasponder cambiano duante il mese IW0CZC Stefano

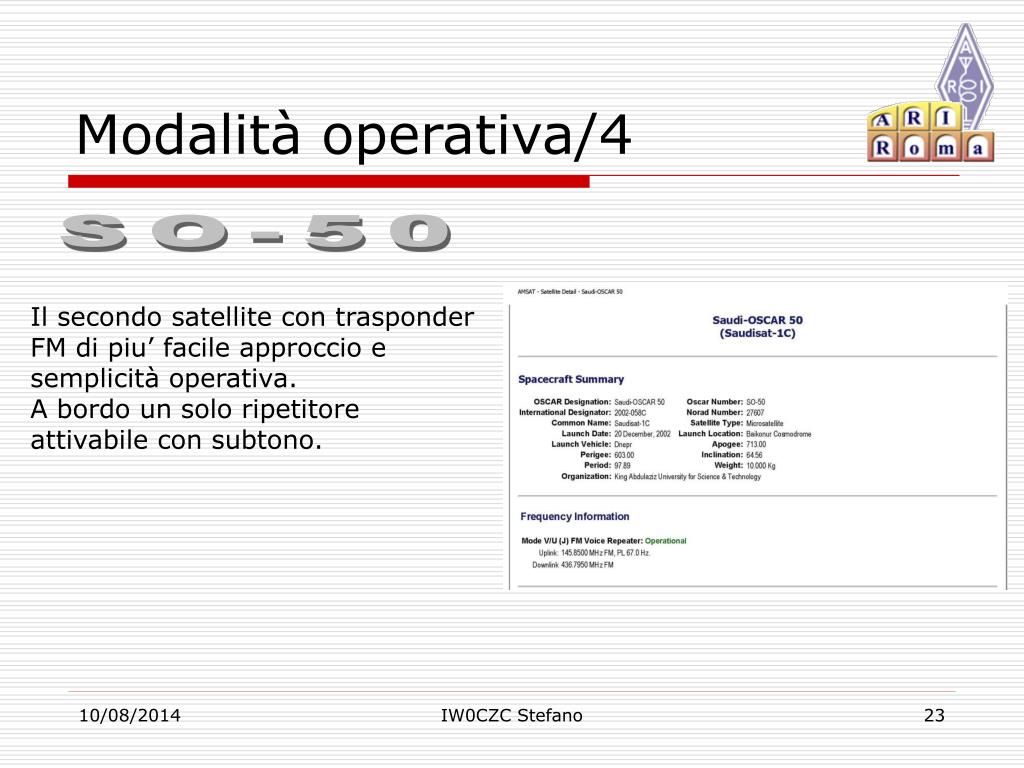

  23. Modalità operativa/4 SO-50 Il secondo satellite con trasponder FM di piu’ facile approccio e semplicità operativa. A bordo un solo ripetitore attivabile con subtono. IW0CZC Stefano

  24. Modalità operativa/5 VO-52 Il solo satellite operativo con trasponder in SBB su cui operare. La sua copertura non è estesa ma consente collegamenti in Europa con un buon livello del segnale. IW0CZC Stefano

  25. Modalità operativa/6 AO-07 Il più vecchio satellite operativo, funziona solo quando illuminato dal sole. Ha attivo il solo trasponder U/V in SSB. La sua copertura è buona ma i problemi di alimentazione rendono la modulazione pessima. IW0CZC Stefano

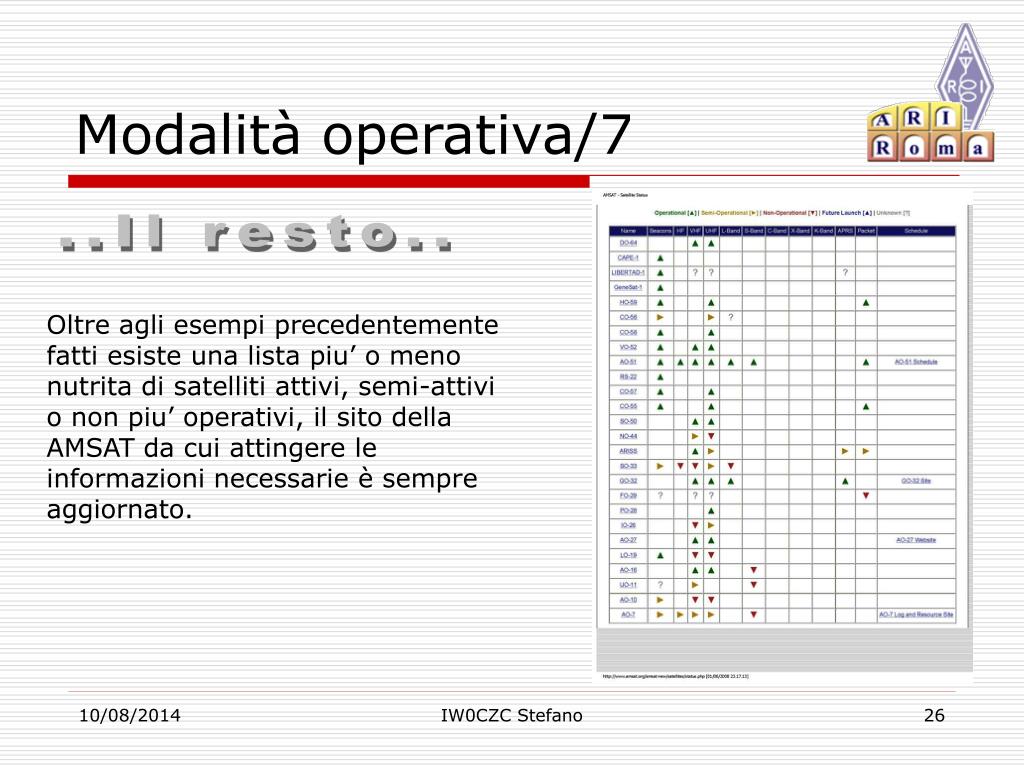

  26. Modalità operativa/7 ..Il resto.. Oltre agli esempi precedentemente fatti esiste una lista piu’ o meno nutrita di satelliti attivi, semi-attivi o non piu’ operativi, il sito della AMSAT da cui attingere le informazioni necessarie è sempre aggiornato. IW0CZC Stefano

  27. Modalità operativa/8 Ascolto, la prima frontiera Calibrato l’obbiettivo in base al sistema a disposizione (antenne, apparati, etc.) si parte con l’individuazione del satellite verificandone l’orbita a noi piu’ favorevole. IW0CZC Stefano

  28. Modalità operativa/9 Tracking, la seconda frontiera Le primi passaggi utili all’ascolto devono essere alti sull’orizzonte, quindi ben visibili e decentemente lunghi per permettere di operare con calma sul VFO ed evitare “inutili scontri con Doppler” IW0CZC Stefano

  29. Modalità operativa/10 Scaldiamo le antenne Le ultime verifiche prima di calzare le cuffie e scaldare le dita per l’eterna sfida con Doppler IW0CZC Stefano

  30. Modalità operativa/11 On the Air Finalmente si parte!!!! IW0CZC Stefano

  31. Cosa ci attende in futuro Le prossime sfide IW0CZC Stefano

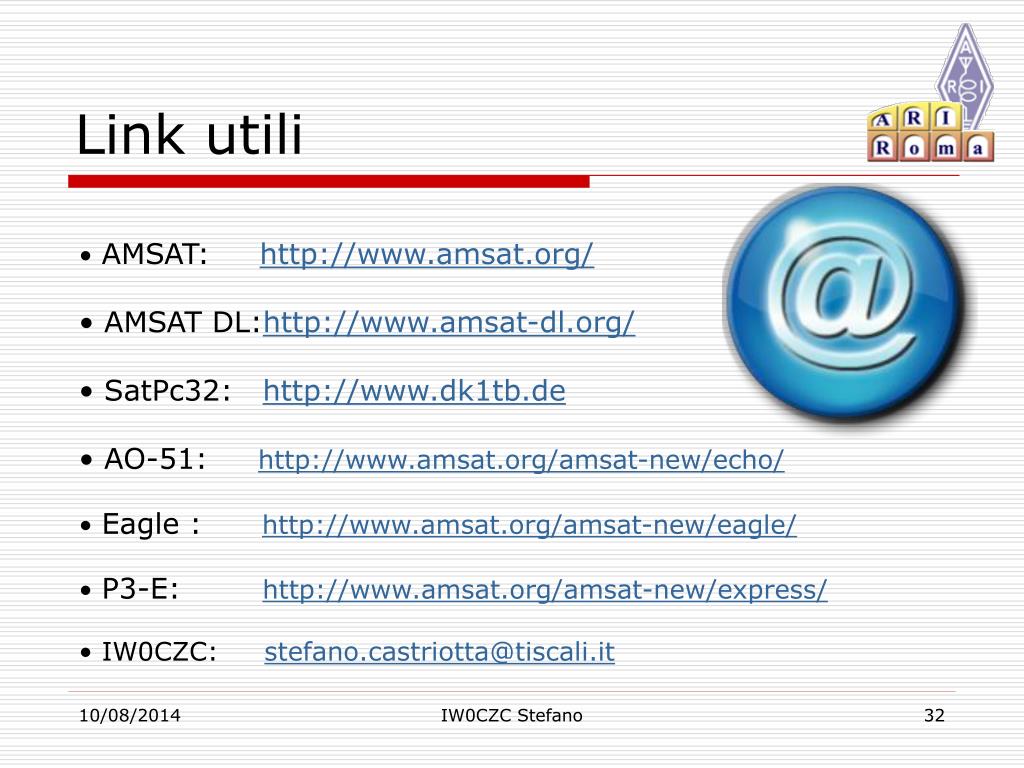

  32. Link utili • AMSAT: http://www.amsat.org/ • AMSAT DL:http://www.amsat-dl.org/ • SatPc32: http://www.dk1tb.de • AO-51: http://www.amsat.org/amsat-new/echo/ • Eagle : http://www.amsat.org/amsat-new/eagle/ • P3-E:http://www.amsat.org/amsat-new/express/ • IW0CZC: stefano.castriotta@tiscali.it IW0CZC Stefano

  33. The End Grazie per l’attenzione IW0CZC Stefano
