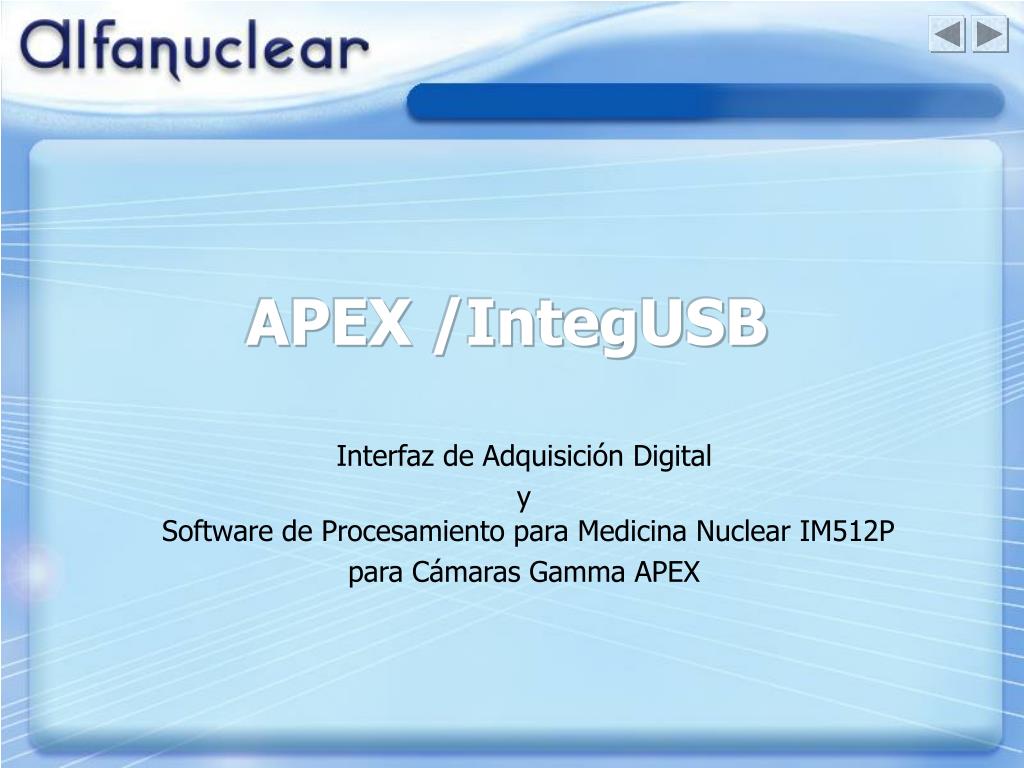

  1. APEX /IntegUSB Interfaz de Adquisición Digital y Software de Procesamiento para Medicina Nuclear IM512P para Cámaras Gamma APEX

  2. Ventajas La interfaz se conecta directamente a las señales del detector (sumador analógico) • Más estable • El recorrido de la señal analógica se reduce al mínimo, sin corri-miento de la señal. • Menos consumo // Menos calor // Menos ruido • Reemplaza a todas las plaquetas analógicas y al hardware de co-rrección y procesamiento digitales. Menos consumo de energía. No requiere ventiladores. • Menos espacio ocupado • Permite quitar consolas voluminosas. • Mejores especificaciones • Especificaciones finales de la Cámara Gamma usualmente mejores que las originales.

  3. Electrónica de IntegUSB basada en DSP • Detección de eventos válidos. • Integración de alta velocidad de los seis canales en tiempo real. • Detección y corrección de apilamiento (pileup) de pulsos. • Discriminación de la energía pre-ventana • Normalización de la posición. • Bufferde eventos.

  4. Descripción de IntegUSB • Seis canales analógicos de entrada. • Seis conversores analógico-digitales (ADC) de alta velocidad / alta resolución. • Procesador de señal digital (DSP) de última generación. • Alta tasa de conteo (>500Kcps) , bajo tiempo muerto (típico: 1 µs). • Interfaz USB 2.0 (480 Mbps) para el software de adquisición del IM512P. • Interfaz analógica para monitores de ECG standard / gatillado • Entrada digital para sincronización con la onda R. • Entrada analógica para mostrar el trazado del ECG. • Interfaz digital para ECG-RMT, aislado por fibra óptica.

  5. Modificaciones a la Cámara Apex original • El gantry y el detector originales de la Apex no son modificados. • Se eliminan todas las consolas, monitores y teclados. • Se eliminan todas las placas del gabinete. • Se agrega una interfaz basada en un DSP de última generación y una placa conversora digital-analógica (DAC) para controlar los fotomultipli-cadores (PMT) y la alta tensión (HV). • Se usan las fuentes de alta y baja tensión existentes. • Se agrega un nuevo módulo de sincronización con el ECG, aislado a través de fibra óptica. • Se agrega una PC de última generación que alberga el Software de Adquisición y Procesamiento IM512P, conectada por una interfaz USB2.0 de alta velocidad. • Se provee una nueva máscara de puntos, para la adquisición del mapa de linearidad. • Todas las correcciones de la imagen son hechas por el software del IM512P en tiempo real.

  6. Todas estas placas se eliminan (las 13)

  7. Diagrama de Bloques – IntegUSB+IntDAC–> APEX Conexión óptica Versatile Link Transceptoróptico Módulo ECG Digital (alimentado a baterías) Cables delpaciente Gantry Entrada digital del ECG IntegUSB A/D Detección de eventos válidos Corrector de pileup de pulsos Integrador Normalización de posición Buffering Interfaz de ECG digital y analógica X+ Detector de la CámaraGamma Apex PCcon Software de Adquisición y ProcesamientoIM512P X- Y+ USB 2.0 (480Mbps) Y- Cabezales de 37, 59, 61 y 95 PMT (Correccionesonthe fly de energía, linearidad, uniformidad y centro de rotación E E norm IntDAC(montado sobre IntegUSB)DACs para controlar ganancia de los PMT y HVControl auxiliar del gantry Control de ganancia de los PMT Control de HV Fuente de HV Conexión Ethernet a otras unidades de procesamiento IM512P y/o dispositivos DICOM Control del gantry

  8. Vista de la placa IntegUSB (Tamaño: 4,2” x 4,9”)

  9. IntDAC (Conversor analógico-digital para control de ganancia de PMT)

  10. IntegUSB e IntDAC montadas en el gabinete de la APEX Control de la fuente de HV USB 2.0 a la PC Entrada +5, +12 Control de ganancia de PMT Señales de entrada analógicasE, X+, Y+, X-, Y-, Enorm

  11. Módulo digital de ECG aislado por fibra óptica Cables del paciente Fibra óptica al transceptor óptico

  12. Transceptor óptico del ECG Entrada de fibra óptica desde el módulo de ECG Transceptor óptico(instalado en la base del gantry) Salida digital de ECG a IntegUSB

  13. Corrección de linearidad SP6 HR Imagen de la máscara de linearidad sin corrección La misma máscara con corrección de linearidad aplicada

  14. Corrección de energía, linearidad y uniformidad SP6 HR Campo uniforme en bruto (sin ninguna corrección) Campo con corrección de energía, linearidad y uniformidad 99mTc 100M cts. 99mTc 30M cts. Integral Uniformity : 1.8% Differential Uniformity : 1.2%

  15. Estudios cardíacos de muestra Software de Procesamiento de Imágenes IM512P

  16. Cortes de GSPECT sumados, 3 ejes, stress (S) y rest (R)

  17. Contornos de endo-epicardio sobre cortes latiendo. S y R

  18. Grosor de pared, visto desde dentro del VI, S y R.

  19. Fracción de eyección. Siluetas fin de sístole y de diástole

  20. Perfusión mapeada sobre superficie del VI (sumado), S.

  21. ¡Gracias! www.alfanuclear.com
