Mikroprogramozott VLSI áramkörök és intelligens szenzorok, 200 7 .

1. Mikroprogramozott VLSI áramkörök és intelligens szenzorok, 2007. VLSI

2. Szenzor Adatátvitel Intelligens szenzor blokksémája A/D átalakító Jel elő-készítő RF Jelfeldolgozó Processzor Adat memória Program memória VLSI

3. Logika Logikai rendszerek A ma használatos VLSI áramkörök általában az alábbi öt logikai rendszer alapján épülhetnek fel: - statikus CMOS logika, - dinamikus CMOS logika, - transzfer gate-s logika - bipoláris emittercsatolt (ECL) logika, mint az előzőek kiegészítője, - BiCMOS logika VLSI

4. Vcc p p A Y=A +B B C t n n Logika Statikus CMOS logika • Duál pull-up hálózat • 2xCbe • Nincs időzítés (standby) • Egyszerű a tervezés VLSI

5. Logika Transzfer-gates logika (Pass gate logic) A A Y=A  B B Emittercsatolt logika (ECL) Vcc Szint- helyreállítás R1 R2 B A Uref Y=A . B VLSI

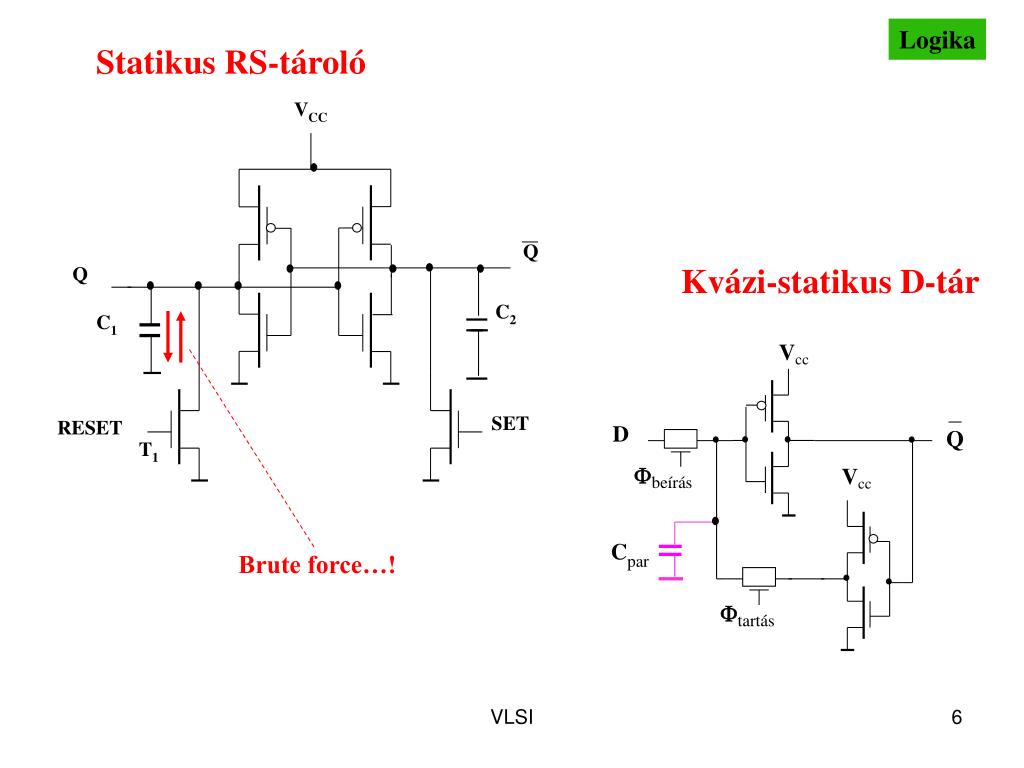

6. Logika Statikus RS-tároló VCC Q Kvázi-statikus D-tár Q C2 C1 Vcc SET RESET D Q T1 beírás Vcc Cpar Brute force…! tartás VLSI

7. å = U R I ki 1 Egylépéses áramösszegző D/A D/A conv VCC R1 Virtuális föld Sín I - Sín Uki Iref + K7 K0 K1 I0 2.I0 T1 T8 128.I0 Di Di K-kapcsoló -USS VLSI

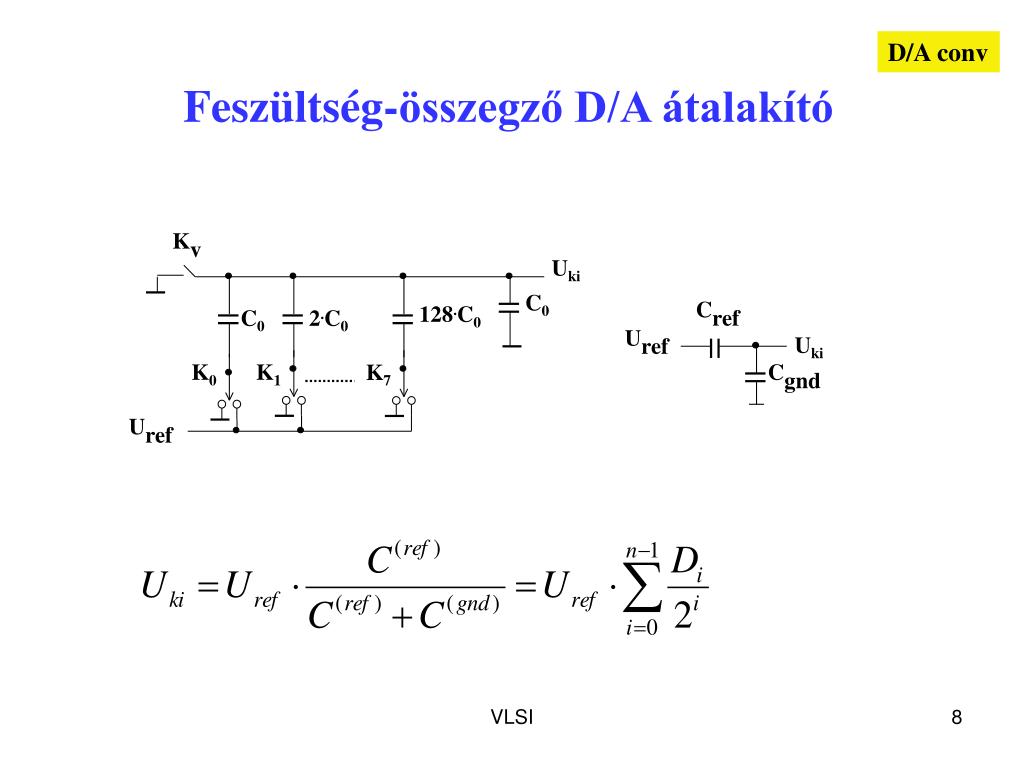

8. K7 Feszültség-összegző D/A átalakító D/A conv Kv Uki C0 Cref 128.C0 C0 2.C0 Uref Uki K0 K1 Cgnd Uref VLSI

9. - n 1 R D å = × i 1 U U ki ref i R 2 = i 0 R/2R létrás D/A átalakító D/A conv Ellenállás-osztós D/A átalakító Iref Uref R R R 2R 2R R R1 R Uki - Uki R Virtuális föld + R Bináris fa VLSI

10. Töltés-újraelosztásos kapacitív A/D átalakító D/A conv Kv komparátor Ux C-háló + 1-et ír be, ha pozitív C0 SAR K0 K1 K7 Ube Successive Approximation Register Uref Kbe • Mintavétel (sample): Kv zár, Kbe→ Ube • Tartás (hold): Kv nyit, K0- K7 zár, Ux= -Ube • Újraelosztás (redistribution) • Kbe → Uref • 3.1. K0 nyit • 3.2 K1 nyit, stb. VLSI

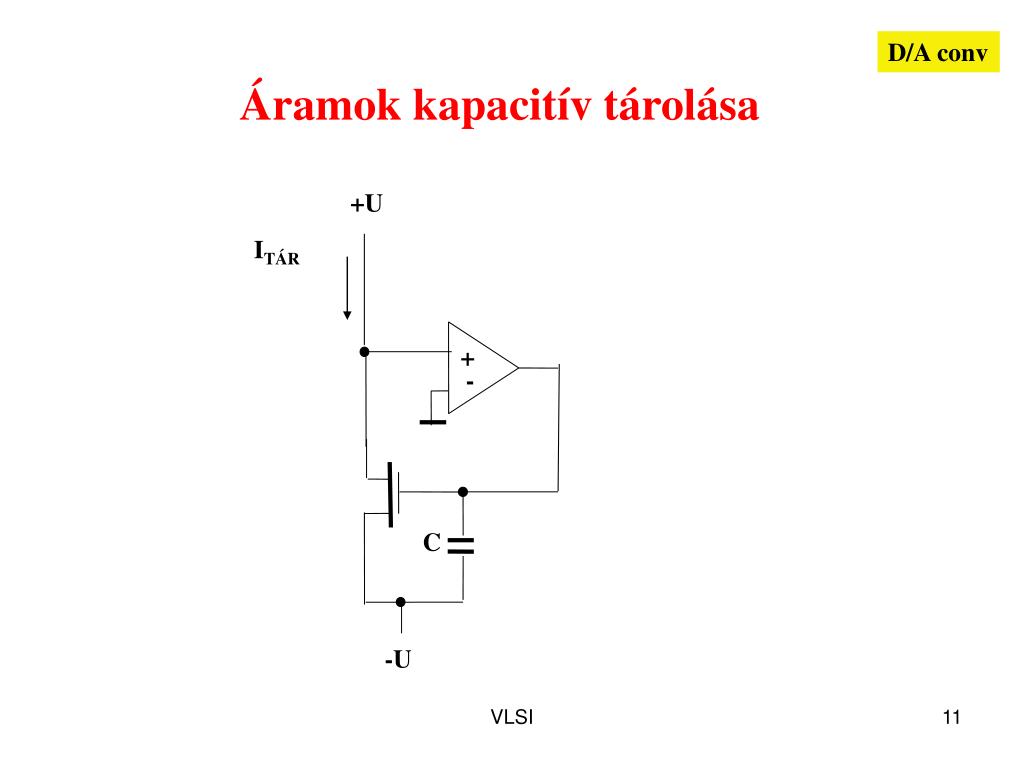

11. Áramok kapacitív tárolása D/A conv +U ITÁR + - C -U VLSI

12. Ha 2IBE>IREF, akkor d=1 +V Φ3 C3 4 IBE T3 2IBE S 2 1 3 - + Φ1+ Φ3 Φ2+ Φ3 Áram- komparátor d (Φ1+ Φ2) + Φ4 T1 T2 Φ2 IREF IBE IBE C1 C2 Φ1 -V S Áramkapcsolós, ciklikusan működő A/D átalakító D/A conv d VLSI

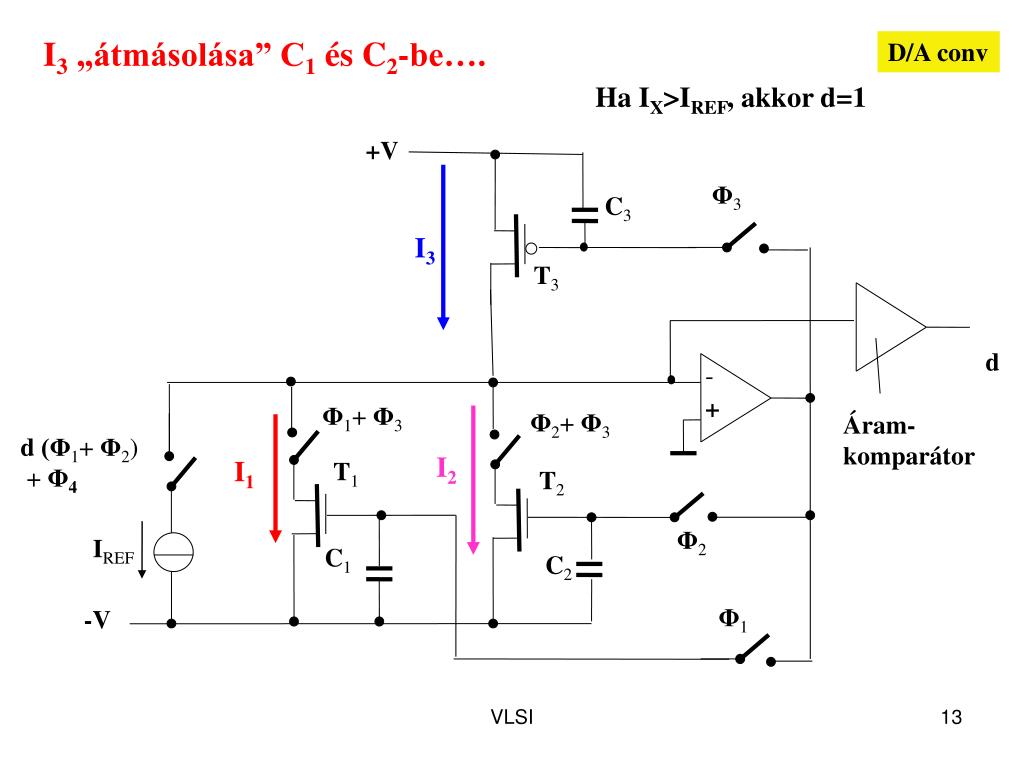

13. I3 „átmásolása” C1 és C2-be…. D/A conv Ha IX>IREF, akkor d=1 +V Φ3 C3 I3 T3 d - + Φ1+ Φ3 Φ2+ Φ3 Áram- komparátor d (Φ1+ Φ2) + Φ4 I2 I1 T1 T2 Φ2 IREF C1 C2 Φ1 -V VLSI

14. Áramkapcsolós A/D további lépései D/A conv +U 2. lépés: d=1, S=0 I3= 2IBE I1=I2=2IBE-IREF I3=(I1+I2)=4IBE-2IREF 4IBE-2IREF>IREF → IBE>3/4 IREF 3. lépés: d=1, S=0 I1=I2=I3-IREF=4IBE-3IREF I3=(I1+I2)=8IBE-6IREF 8IBE-6IREF>IREF→ IBE>7/8 IREF I - + C -U VLSI

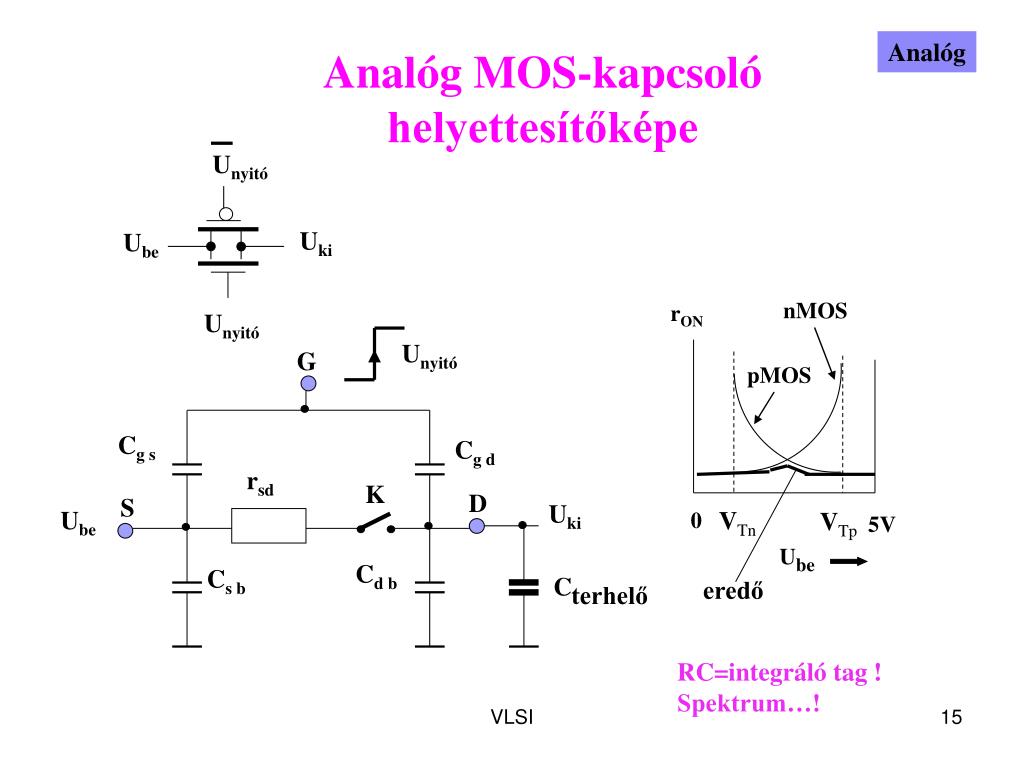

15. Analóg MOS-kapcsoló helyettesítőképe Analóg Unyitó Uki Ube nMOS rON Unyitó Unyitó G pMOS Cg s Cg d rsd K D S Uki VTn Ube VTp 0 5V Ube Cd b Cs b eredő C terhelő RC=integráló tag ! Spektrum…! VLSI

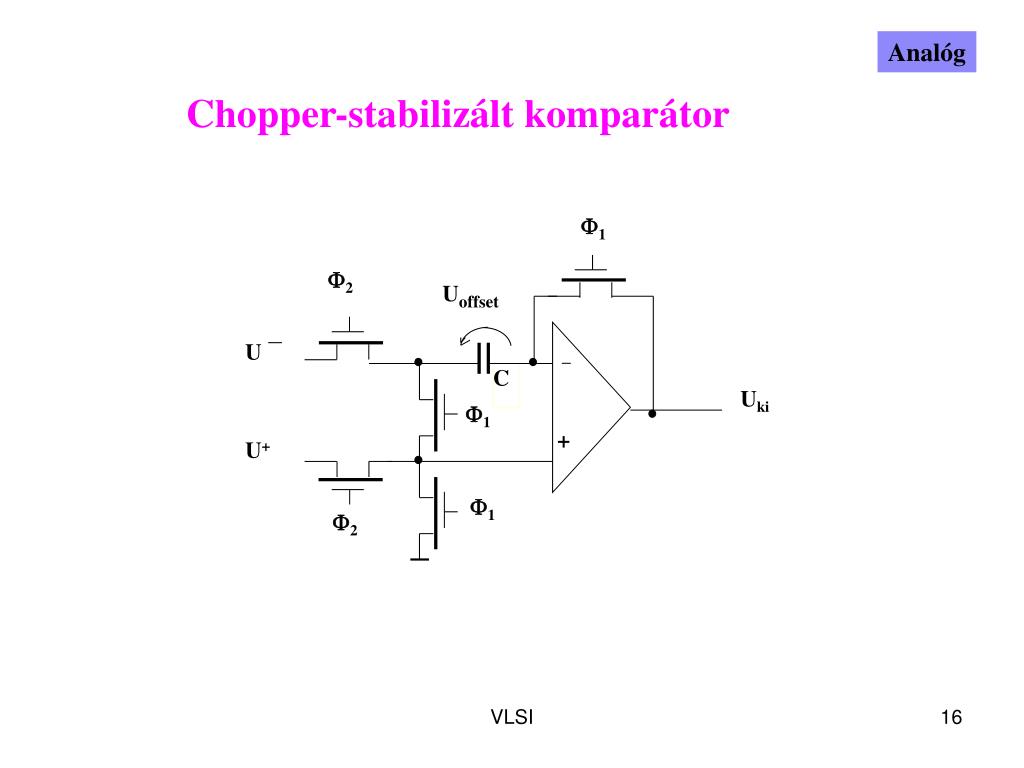

16. Analóg Chopper-stabilizált komparátor 1 2 Uoffset U C Uki 1 + U+ 1 2 VLSI

17. 1,8V T6 T7 T8 1,14V 100/0,6 200/0,6 100/0,6 100A 200A T1 1,14V 160/0,4 T2 300Ω 2pF U+ U- 160/0,4 1,14V Uki 100A 1,2V 0,64V T5 50A 160/0,8 T4 T3 40/0,8 40/0,8 Kétfokozatú CMOS műveleti erősítő Analóg 0,25m techn. λn=0,02/V λp=0,04/V γ=0,4 [V-1/2] VTn=0,48V VTp=-0,48V G=70 dB GBW=75MHz φm=55o P=0,72mW VLSI

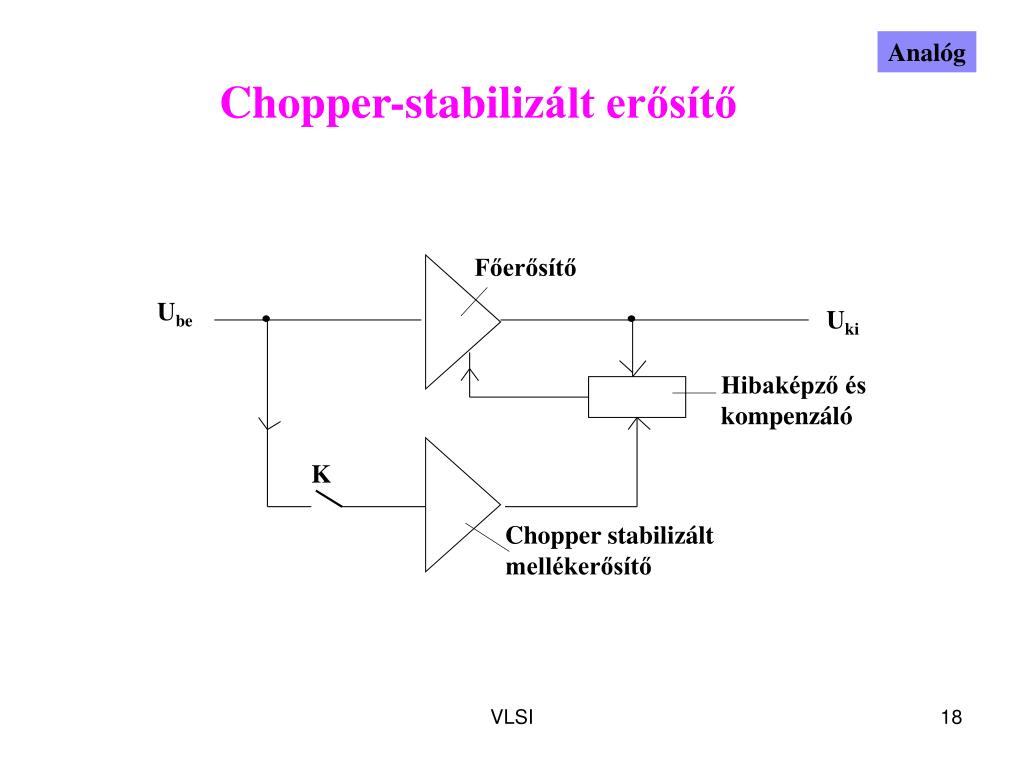

18. Analóg Chopper-stabilizált erősítő Főerősítő Ube Uki Hibaképző és kompenzáló K Chopper stabilizált mellékerősítő VLSI

19. „Bandgap” referencia-feszültség Analóg VDD T2 T1 R2 R1 + ID=I0 exp(qUD/kT) UBG UEB1 R3 I2 I1 UEB2 UEB1 VBB X kT/q Q1 Q2 VLSI

20. Ifűtő IREF USzab Szabályzó áramkör „fűtő”-tranzisztor Hőmérséklet-mérő Szilícium-dióda Differenciál-erősítő On-chip thermosztát Analóg Faichild, 1964 VLSI

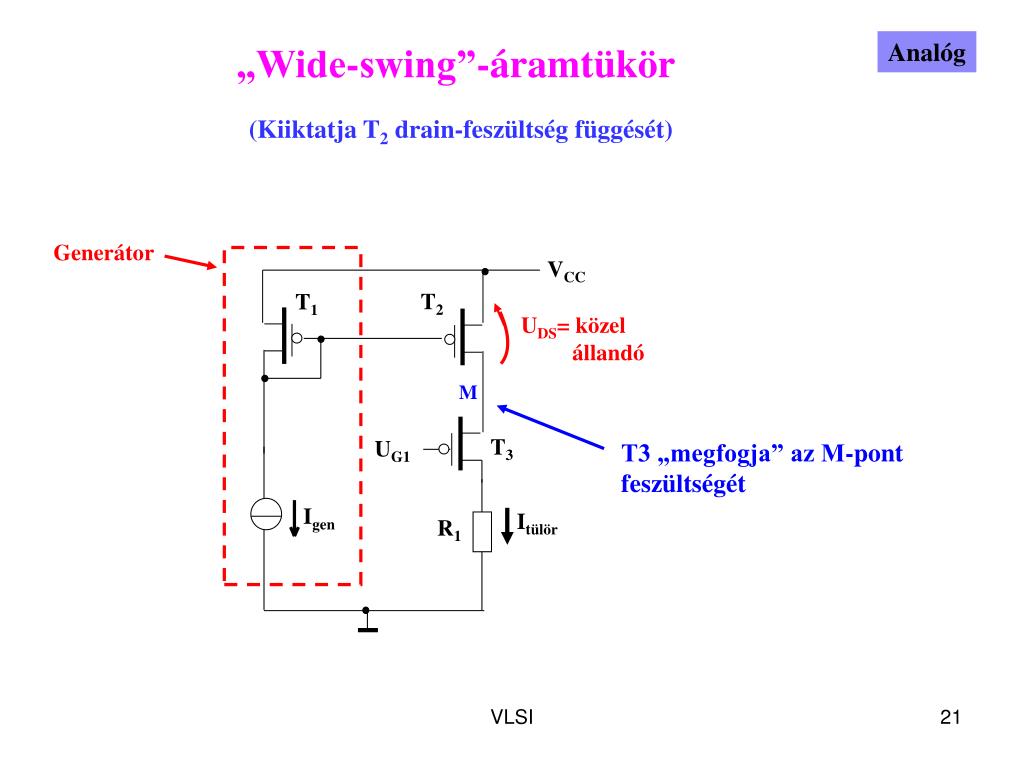

21. „Wide-swing”-áramtükör Analóg (Kiiktatja T2 drain-feszültség függését) Generátor VCC T2 T1 UDS= közel állandó M T3 „megfogja” az M-pont feszültségét T3 UG1 Igen Itülör R1 VLSI

22. Analóg WTA áramkör telítéses tranzisztorokal (Winner Take All) Ube (j) mirror VDD T2 T3 T1 UG4 T4 ID Ij UCOM UG5 T5 Uki (j) VSS Ha Ube(j) megnő, IJ megnő, felhúzza UCOM-ot, többi cella árama lecsökken, összáram állandó marad! k=k4 ID=mIj m=mirror VLSI

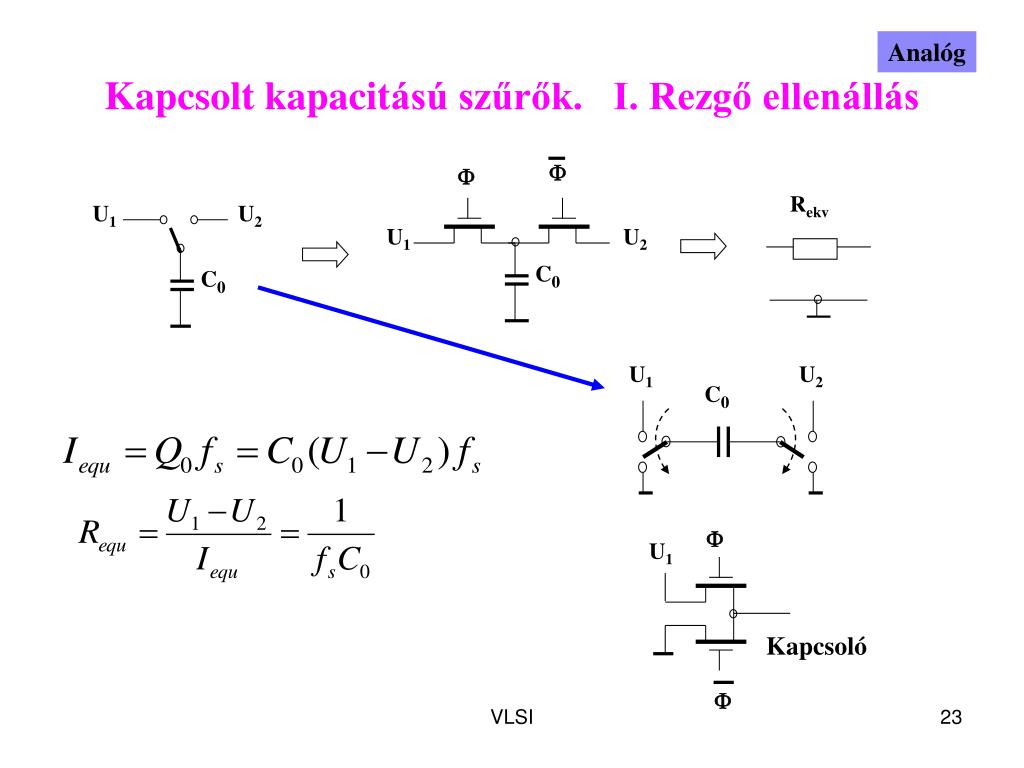

23. Kapcsolt kapacitású szűrők. I. Rezgő ellenállás Analóg   Rekv U1 U2 U1 U2 C0 C0 U1 U2 C0  U1 Kapcsoló  VLSI

24. Control gate 0 V +12V +5V S D +12V + +5V +12V 0 V URead from gate tunnel oxid to gate READ ERASE WRITE + + n n Memória Klasszikus EEPROM cella VLSI

25. synapsis „Tanító feszültség”=-5V Szinapszis-áramkör alkalmazása Ucontrol UDszab poly Utunnel=12V US n+ „Hot-elektron injekció Lebegő gate Tunnelezés vissza UDszab UTunnel Tanuló elem visszatunnelező elektronjai UControl „Tanító feszültség”=-5V VLSI

26. synapsis Szinapszis-áramkör alkalmazása Utunnel= 12V UD,szab T1 T2 T3 0 IS2 IS1 IS3 -5V Isum Synapse11 Synapse12 Synapse13 UC1 UC3 UC2 Utunnel: alagútáram, UD: drainfesz. közös; UC: gatefesz. külön-külön, Tanulás: 10s, Uc1=-5V, → Ufl1=-4V (4/5-öd), Utunnel=12V → U1=-16V, elektronok távoznak T1-ről. A többi tranzisztornál U=-12V, tunnel áram=0. T1 árama exp. megnő → megnő a súlya ISUM-ban, UDszab visszaszabályoz… VLSI

27. VLSI áramkörök megvalósitási lehetőségei PLA Szempontok: - sebesség - fogyasztás - költségek, ár - tervezés, korrekció Költség Programozható (Gate-array, SoC) Cellás tervezés Full-custom (tipikus: mobil) Darabszám 1000 10,000 100,000 VLSI

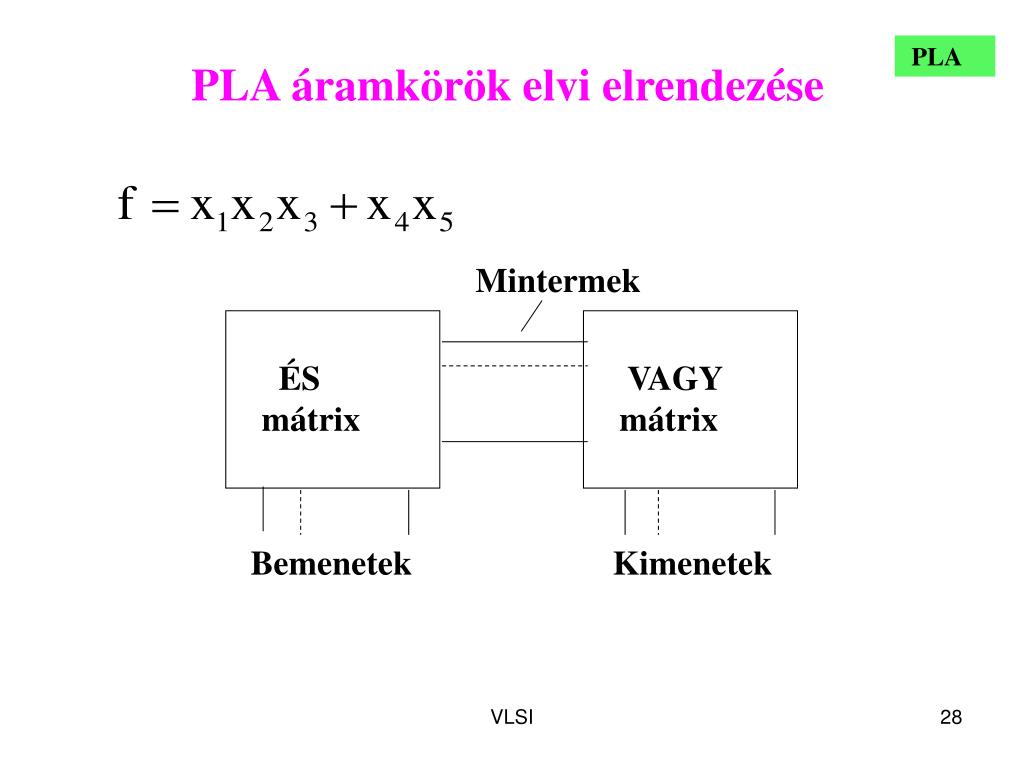

28. Mintermek ÉS mátrix VAGY mátrix Bemenetek Kimenetek PLA PLA áramkörök elvi elrendezése VLSI

29. VCC VCC R1 A+B A+B A+B Ai Bi AB+AB AB+AB PLA Statikus PLA áramkör VLSI

30. K1 CYi+1 Ai+1 Bi+1 Kétbites aritmetikai egység megvalósítása PLA-val PLA 1 1 K0=K1=0 Ai Ai Bi Ai Bi Ai Bi Increment: Ai Bi Bi CYi Ai Bi CYi Bi Ai K0 VLSI

31. VCC p p Q n n Control Gate Control Gate Floating Floating Drain Source Drain Source Tunnel Szigetelő Programozott áramkörök programtároló elemei FPGA • Statikus flip-flop • UV-EPROM • EEPROM/FLASH • Antifuse VLSI

32. P Q D C EEPLD „Makrocella” felépítése FPGA Output Enable Preset EEPROM cella Programozható flip-flop inverz I/O pin sum Prog. Prog. products Cella órajel Inputs Clear Global órajel Bemenetekről Makrocellákról I/O-ról VLSI

33. I/O I/O I/O I/O I/O I/O I/O I/O I/O Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell Macrocell I/O I/O I/O I/O I/O I/O I/O I/O I/O FPGA EPLD blokkvázlata (Altera) Global Clock Programmable Interconnect Array (PIA) VLSI

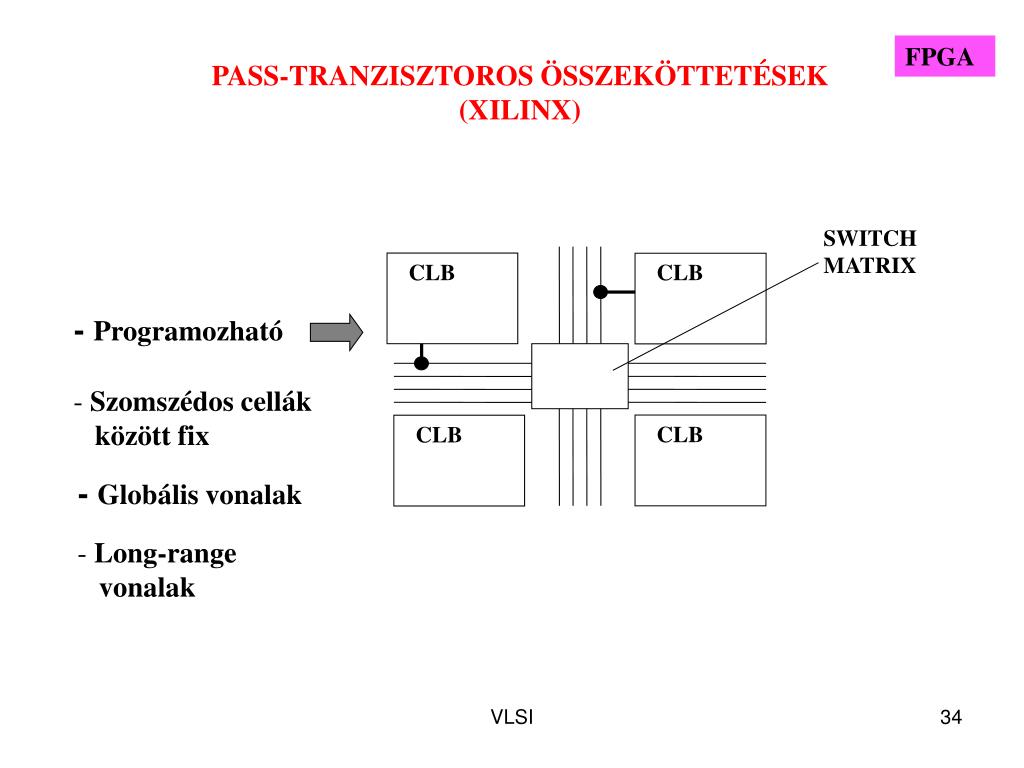

34. SWITCH MATRIX CLB CLB - Programozható • Szomszédos cellák • között fix CLB CLB - Globális vonalak • Long-range • vonalak PASS-TRANZISZTOROS ÖSSZEKÖTTETÉSEK(XILINX) FPGA VLSI

35. 16 / 1 MUX Write 4 4 Read FPGA QPro Virtex-II Triple function slice circuit - LUT (1bit ROM) - 16 bit RAM - 16 bit Shift regiszter VCC VCC 2 1 Config. dinamikus shift regiszter di+1 Bit stream di Ci+1 Ci Configuration write in VCC Read out Shift RAM out Out 4 / 16 Címkóder 0 0 LUT out MUX 15 Closed if not RAM Shift 15 Read RAM data in VLSI 4

36. FPGA QPro Virtex-II Chip-architektúra Globális órajel elosztó Órajel vezérlő Input/Output Blokk Konfigurálható Logikai Blokk Szorzó áramkör Memory-hungry? VLSI

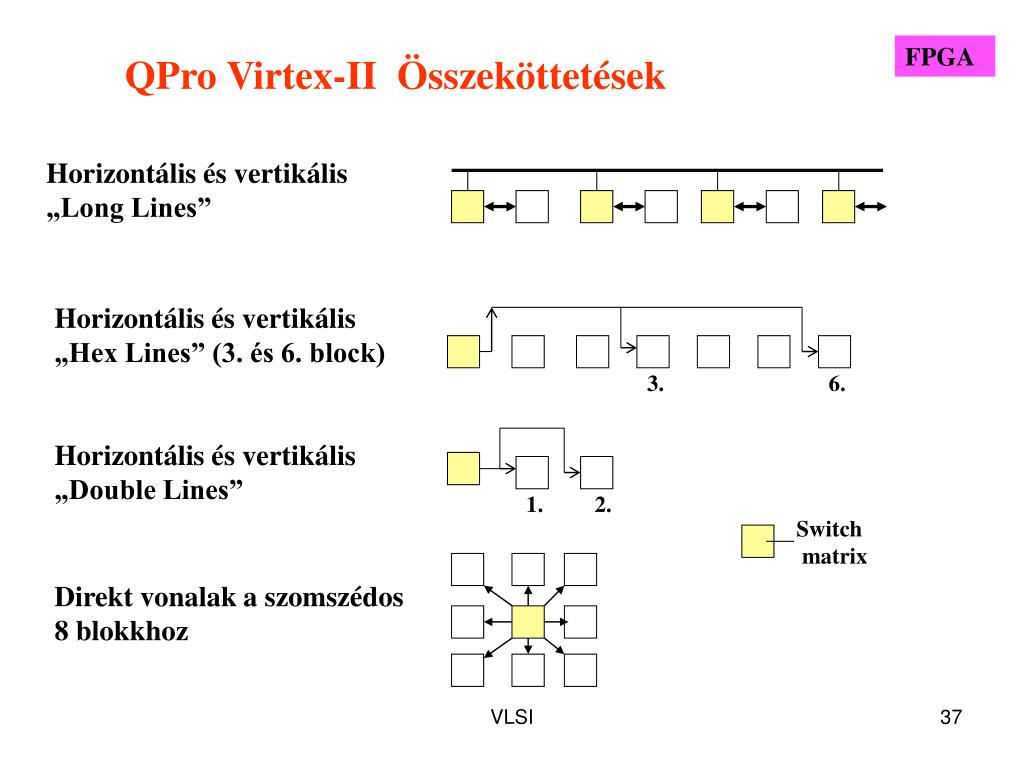

37. FPGA QProVirtex-II Összeköttetések Horizontális és vertikális „Long Lines” Horizontális és vertikális „Hex Lines” (3. és 6. block) 3. 6. Horizontális és vertikális „Double Lines” 1. 2. Switch matrix Direkt vonalak a szomszédos 8 blokkhoz VLSI

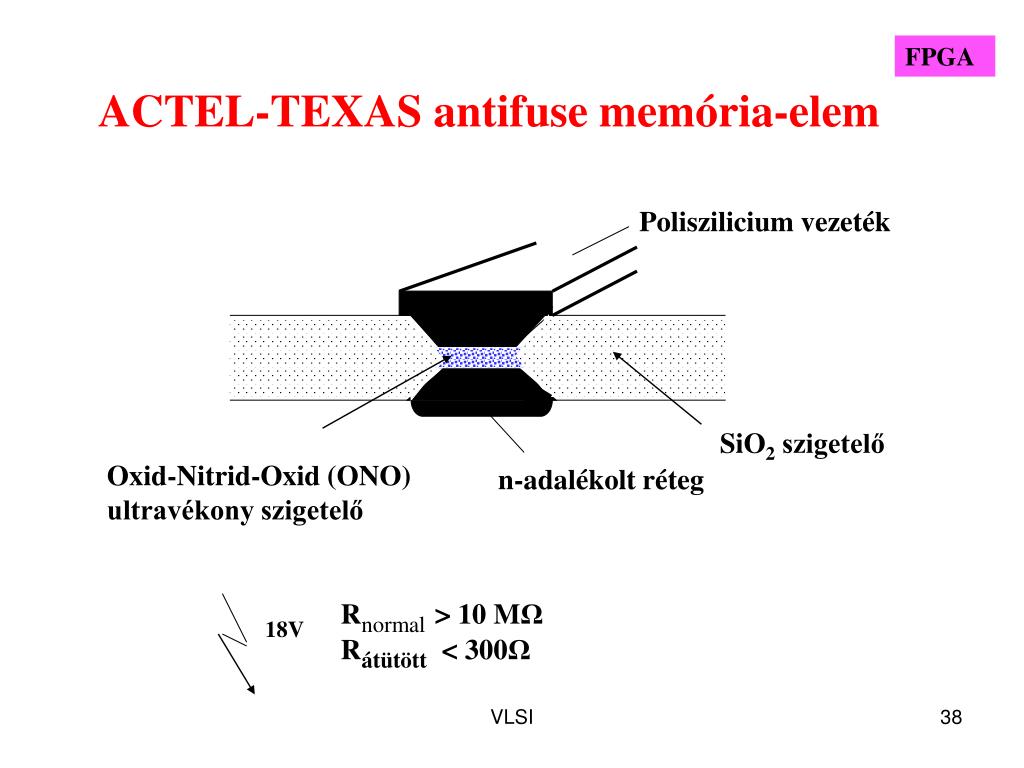

38. 18V ACTEL-TEXAS antifuse memória-elem FPGA Poliszilicium vezeték SiO2 szigetelő Oxid-Nitrid-Oxid (ONO) ultravékony szigetelő n-adalékolt réteg Rnormal> 10 MΩ Rátütött < 300Ω VLSI

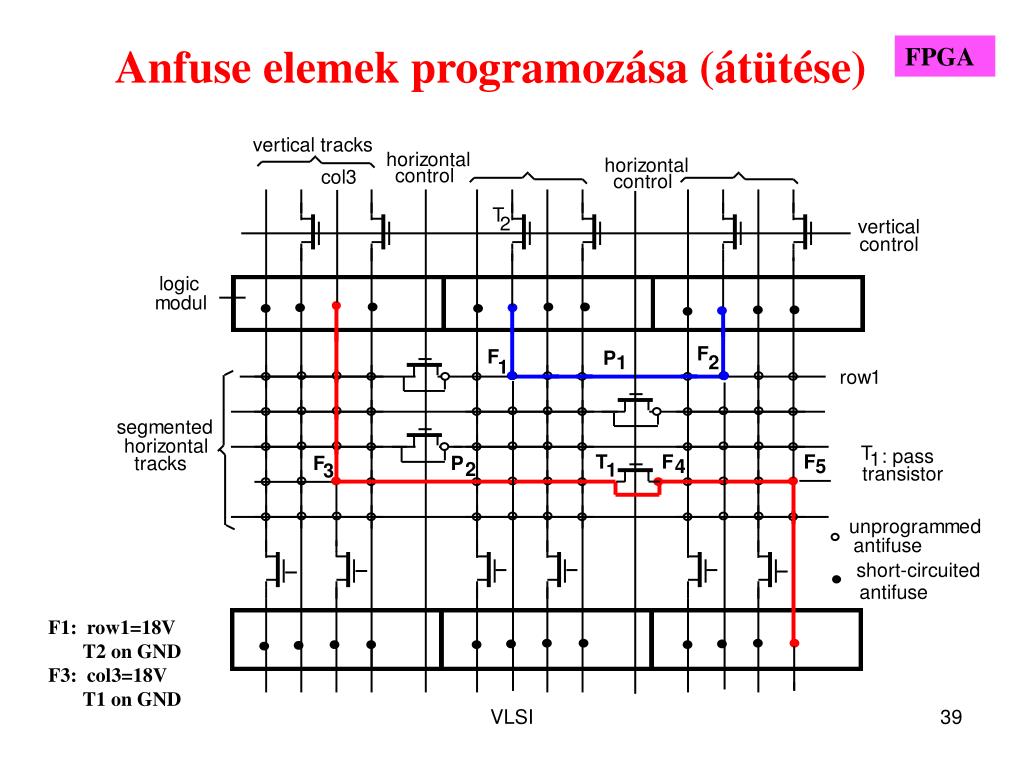

39. FPGA Anfuse elemek programozása (átütése) F1: row1=18V T2 on GND F3: col3=18V T1 on GND VLSI

40. FPGA System-on-Chip (SoC) áramkörök 8-bites mikrocontroller Dual-port memória FPGA VLSI

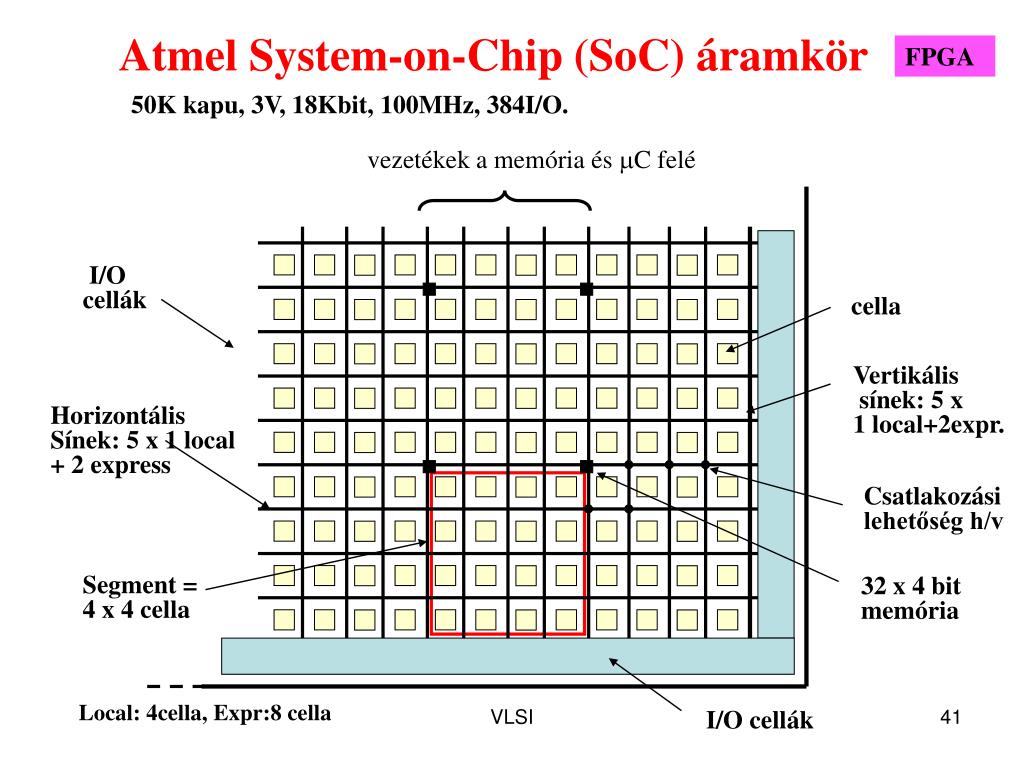

41. Atmel System-on-Chip (SoC) áramkör FPGA 50K kapu, 3V, 18Kbit, 100MHz, 384I/O. vezetékek a memória és C felé I/O cellák cella Vertikális sínek: 5 x 1 local+2expr. Horizontális Sínek: 5 x 1 local + 2 express Csatlakozási lehetőség h/v Segment = 4 x 4 cella 32 x 4 bit memória Local: 4cella, Expr:8 cella I/O cellák VLSI

42. Atmel System-on-Chip (SoC) áramkör FPGA N NW NE Express line W E Local line Cella Cella Cella Kapcsolódási pontok SW SE S Cellák közti közvetlen kapcsolat VLSI

43. NW NE SE SW DG N E S W OG FPGA konfigurált multiplexer. (alapesetben "1" ) FBin LB SoC logikai blokk 8x1 8x1 LOOK-UP LOOK-UP TABLE TABLE LB2 D CLK R Q CEout VLSI NW NE SE SW N E S W

44. Perifériás int. Soros interfész Timer 2 Timer1 Watchdog Port A Port A Port A Port A 8 8 8 8 Proc. Reset Interrupts XTAL Mód Analóg bemenetek Interruptok Órajel System control A/D konverter Vcc,a Vss,a 3 I/O Rx CPU RAM Tx Event EPROM Data EEPROM PWM Event PWM Vcc Vss 8-bites microcontroller blokksémája Address low Address high Data Control VLSI

45. Proc. Mikrokontrollerek főbb jellemzői • von Neumann, vagy Harvard-típusú felépítés • Sebesség (egy művelet végrehajtási ideje) • Program-memória típusa (Flash) és mérete • On-chip RAM mérete • Külső memória-bővítés • Fogyasztás aktív üzemben • Kisfogyasztású, takarékos üzemmódok • Utasítás-készlet (RISC) • On-chip A/D ill. D/A átalakító • Interfészek (I2C, CAN, USB) • Extra szolgáltatások VLSI

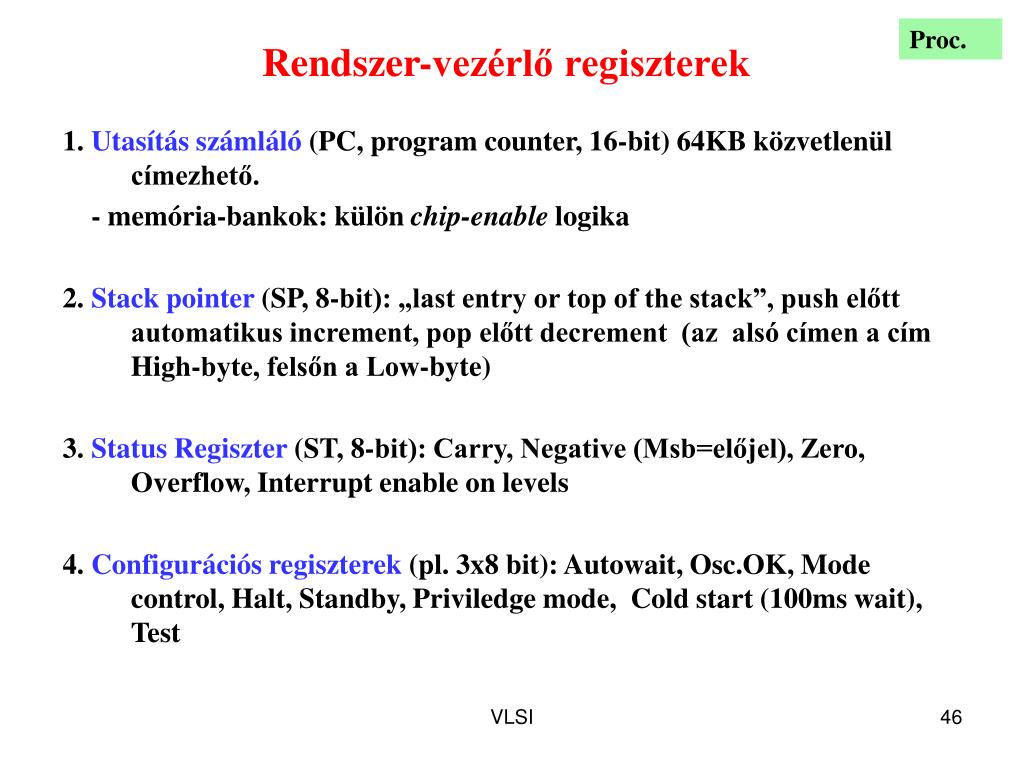

46. Proc. Rendszer-vezérlő regiszterek 1. Utasítás számláló (PC, program counter, 16-bit) 64KB közvetlenül címezhető. - memória-bankok: külön chip-enable logika 2. Stack pointer (SP, 8-bit): „last entry or top of the stack”, push előtt automatikus increment, pop előtt decrement (az alsó címen a cím High-byte, felsőn a Low-byte) 3. Status Regiszter (ST, 8-bit): Carry, Negative (Msb=előjel), Zero, Overflow, Interrupt enable on levels 4. Configurációs regiszterek (pl. 3x8 bit): Autowait, Osc.OK, Mode control, Halt, Standby, Priviledge mode, Cold start (100ms wait), Test VLSI

47. Proc. RISC utasításkészlet Tipikus „Reduced Instruction Set Computer” utasítás-készlet: • Arithmetic: ADD, ADC, DAC, SUB, SBB, DSB, CMP, INC, INCW, DEC, MPY, DIV, CMP • Logical: AND, OR, XOR, INV, COMPL, RR, RRC,RL, RLC, SBIT0, SBIT1, CMPBIT, CLR, SWAP, TST • Move: MOV (pl. 27), MOVW, XCHB • Stack&Status: LDST, LDSP, POP, PUSH, SETC, CLRC, DINT, EINT • Egyéb: BR, JMP, JMPBIT, DJNZ, CALL, CALLR, RTS, RTI, NOP, IDLE, TRAP VLSI

48. Proc. ”Energia-takarékos” (Standby) üzemmódok Különböző, nem egységes elnevezések: Power-save, Standby, Sleep, stb. Módok: 1. Egyes egységek leállítva, program szerint („Half active”) 2. Sleep: csak az „awake”-figyelés működik 3. Mint „Sleep”, de közben számolja az időt és időre visszatér 4. Csak interfész-t figyel 5. „HALT” leállítja az órát, minden leáll – reset-tel vagy külső órával indítható újra 6. Sub-clock (NEC találmány): 30kHz-es clock-ra vált át. VLSI

49. Proc. Serial Communication Interface (SCI) felprogramozása Baud rate = CLK/(128*K), ahol CLK=kristály-frekvencia, K= konstans, beírandó SCI periféria-regiszterbe; kerekítési hiba <2% További regiszterek ill. bitek: - set TX and RX to privileg (nem hozzáférhető) üzemmódba - RS232 CLK pin → general purpose I/O - stop bit, even parity, 8-bits/char - enable interrupts - start transmit VLSI

50. Proc. ”Energia-takarékos” (Standby) üzemmódok Különböző, nem egységes elnevezések: Power-save, Standby, Sleep, stb. Módok: 1. Egyes egységek leállítva, program szerint („Half active”) 2. Sleep: csak az „awake”-figyelés működik 3. Mint „Sleep”, de közben számolja az időt és időre visszatér 4. Csak interfész-t figyel 5. „HALT” leállítja az órát, minden leáll – reset-tel vagy külső órával indítható újra 6. Sub-clock (NEC találmány): 30kHz-es clock-ra vált át. VLSI
