  1. TECNICAS CONSTRUTIVAS

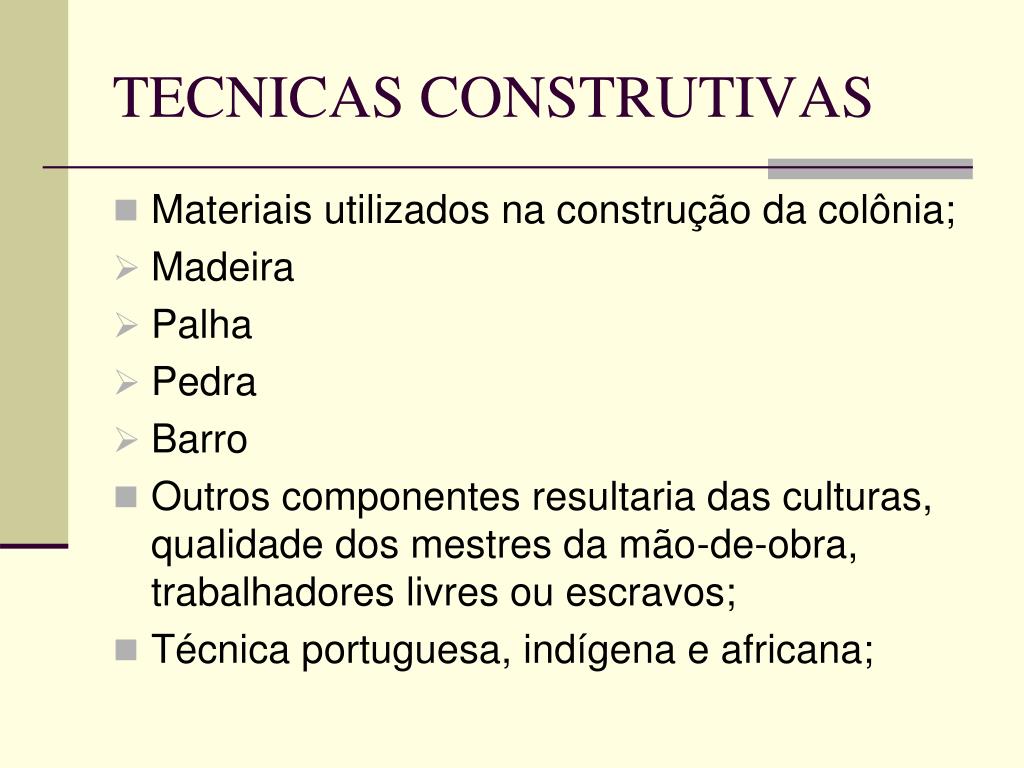

  2. TECNICAS CONSTRUTIVAS • Materiais utilizados na construção da colônia; • Madeira • Palha • Pedra • Barro • Outros componentes resultaria das culturas, qualidade dos mestres da mão-de-obra, trabalhadores livres ou escravos; • Técnica portuguesa, indígena e africana;

  3. TECNICAS CONSTRUTIVAS • Padrão de medição – Corpo humano como referencia, palmo, pés, polegadas; • Assentamentos verticais pau-a-pique, técnica indígena, fincamento de varas ou toras muito próxima cuja a base era incinerada para evitar apodrecimento pela umidade; • Também largamente utilizada: • fundação corrida; • Baldrame de pedra bruta com largura variável e profundidade de 1.50 para receber paredes autoportantes;

  4. Quadro de medidas

  5. TECNICAS CONSTRUTIVAS RELAÇÕES METRICAS JARDA PALMO

  6. TECNICAS CONSTRUTIVAS RELAÇÕES METRICAS POLEGADA

  7. TECNICAS CONSTRUTIVAS FUNDAÇÕES Assentamentos verticais pau-a-pique,queima da base para fixar no solo

  8. TECNICAS CONSTRUTIVAS FUNDAÇÕES FUNDAÇÃO CORRIDA FUNDAÇÃO CORRIDA

  9. TECNICAS CONSTRUTIVAS ELEMENTOS VERTICAIS • Podem ser classificados segundo suas características estruturais: • Paredes autoportantes; • Paredes autoportantes de pedra; • Adobe e tijolo; • Taipa de pilão; • Estruturas autônomas, madeira, adobe e tijolo, taipa de mão,estuque

  10. TECNICAS CONSTRUTIVAS

  11. TECNICAS CONSTRUTIVAS

  12. TECNICAS CONSTRUTIVAS

  13. TECNICAS CONSTRUTIVAS – Parede autoportante de pedra • As alvenarias de pedra, brutas ou aparelhadas, secas ou argamçadas, foram largamente utilizadas; • Vantagem abundância na região e resistência aos intempéries, oficiais com grande domínio no corte de pedra; • Resultava em muros ou paredes de grande largura e altura superior a de outras técnicas;

  14. TECNICAS CONSTRUTIVAS – Parede autoportante de pedra Características principais: Parede resistente, de grande largura, permitido alturas elevadas. Fonte: Dos sistemas construtivos do Brasil colônia

  15. TECNICAS CONSTRUTIVAS – Parede autoportante de pedra Mão de obra numerosa, gerenciada por mestres de obras especializados Fonte: Dos sistemas construtivos do Brasil colônia

  16. TECNICAS CONSTRUTIVAS – Parede autoportante de pedra Igreja Nossa Senhora do Rosário Fonte: Dos sistemas construtivos do Brasil colônia

  17. Abertura de vãos Utilização de arcos para formação de vãos

  18. TECNICAS CONSTRUTIVAS – Parede autoportante de pedra Para abertura de vão sem comprometer a estabilidade da parede tornava-se necessário a execução de arcos em tijolo maciços. Fonte: Dos sistemas construtivos do Brasil colônia

  19. TECNICAS CONSTRUTIVAS – Taipa de mão • Técnica do uso da terra; • Também conhecida como: • Taipa de sebe • De sapapo • Pau-a-pique ou sapê • Tratava-se de um entremeado de varas, ripas, cipós, ou bambu constituindo um estrado vertical • Após recebia uma mistura de barro, água e fibra vegetal;

  20. TECNICAS CONSTRUTIVAS – Taipa de mão Espaçamento ripas, nunca maior que 0,10m; Proteção nos beirais; Técnica com grande permanência; Fonte: Dos sistemas construtivos do Brasil colônia

  21. TECNICAS CONSTRUTIVAS – Estuque Parede interna; Pouca resistência a umidade e impacto; Mais delgado que a taipa de mão; Argamassa mais delicada composta de pó de mármore ,cal, areia peneirada e água; Fonte: Dos sistemas construtivos do Brasil colônia

  22. TECNICAS CONSTRUTIVAS – Cobertura materiais • Palha como os nativos e casca de arvores cavacos; • Pedra disposta em lajeado, mais freqüente a partir do século XIX, quando ardósia recobriu palacete eclético; • Telhas capa-e-bico ou capa-e-canal, marco da arquitetura colonial;

  23. TECNICAS CONSTRUTIVAS – Cobertura materiais Cobertura em palha Telha de barro

  24. TECNICAS CONSTRUTIVAS – Tipos de Cobertura elementos

  25. TECNICAS CONSTRUTIVAS – Tipos de Cobertura elementos

  26. TECNICAS CONSTRUTIVAS – Tipos de Cobertura madeiramento

  27. TECNICAS CONSTRUTIVAS – Tipos de Cobertura madeiramento utilizados em naves de igreja tesoura de linha alta ou cruz de santo Andre

  28. TECNICAS CONSTRUTIVAS – Tipos de Cobertura madeiramento Beirais

  29. TECNICAS CONSTRUTIVAS – Tipos de Cobertura madeiramento Beirais - Cachorros

  30. TECNICAS CONSTRUTIVAS – Tipos de Cobertura madeiramento Beirais Cachorros

  31. TECNICAS CONSTRUTIVAS – Tipos de Cobertura madeiramento Beirais - cachorros

  32. TECNICAS CONSTRUTIVAS – Tipos de Cobertura madeiramento Beirais – Cimalha e Sancas Estruturas continuas de arremate de telhados; Confeccionadas de madeira, pedra ou argamassa; Verdadeiras funciona como elementos estruturais; Falsa acabamento; Fonte: Dos sistemas construtivos do Brasil colônia

  33. TECNICAS CONSTRUTIVAS – Tipos de Cobertura madeiramento Beirais – Cimalha e Sancas Em algumas regiões apresentavam formas caprichosas; Beira-sobe-beira, que a cultura popular chamava de beira-saveira; Atribuía status ao proprietário; Fonte: Dos sistemas construtivos do Brasil colônia

  34. Pisos • Como a cobertura os revestimentos para piso evoluíram de acordo co a mão-de-obra; • Os primeiros utilizavam materiais em estado bruto como terra batida ou pedra; • Terra batida ou barro, aplicação direta de terra ou barro, mistura apiloada; • Pedra recolhidas fragmentadas de dimensões variadas, aplicadas diretamente sobre o solo;

  35. Piso em pedra

  36. Piso de terra batida

  37. Pisos • Utilização de tijoleira ou peças de barro com dimensões variadas, aplicadas em ambientes com menos status; • A evolução da marcenaria e carpintaria permitiu o uso do piso em madeira, tabua corrida, outra referencia construtiva colonial; • Peças co cerca de 6m de comprimento com 4,40m de largra;

  38. Pisos de tijoleiras Com junta corrida Espinha de peixe

  39. Piso em madeira, tabua corrida

  40. Forro • Os forros foram utilizados em diferentes formatos atendendo objetivos diferentes: • Diminuição do pé direito; • Manutenção da ventilação cruzada; • Valorização do ambiente social domestico; • Uso público, como igreja, lojas ou câmaras; • Evoluiu com a melhoria da mão-de-obra; • Encontrados de diversas formas;

  41. Formas de forro TIPOS DE FORRO: Liso Caixotão Saia-e-camisa

  42. Esquadrias • A abertura de vão na arquitetura colonial dependia do sistema construtivo das paredes; • As peças de guarnições tais como ombreiras, verga, peitoril, soleira eram de pedra, madeira ou alvenaria;

  43. Esquadrias

  44. Esquadrias

  45. Esquadrias

  46. Esquadrias

  47. Esquadrias A utilização de vidro foi rara no período colonial. Após a sua proibição seu uso se popularizou, substituído as antigas treliças por janelas guilhotinadas.

  48. Tipos de ferragens do periodo • Devido a falta de produção, as ferragens eram precárias; • Geralmente fabricadas pelos ferreiros, utilizando ferro forjado de grande espessura; • Dobradiças tipo machadinha, leme ou cachimbo eram fixados em grossos cravos de ferro, aplicado em peças transversais de madeira;

  49. Tipos de ferragens

  50. Tipos de ferragens
