1. IMPORTANCIA DEL CONTROL DE CALIDAD EN OBRAS DE INGENIERIA CIVIL JOSÉ CARLOS HUAMANÍ QUICAÑO

2. CALIDAD • Real Academia Española: Propiedad o conjunto de propiedades inherentes a una cosa que permiten apreciarla como igual, mejor o peor que las restantes de su especie. • La calidad denota una excelencia en los bienes y servicios, especialmente en la medida en que se ajustan a los requisitos y satisfacen a los clientes. • Según la norma ISO 9001, la calidad es entendida como el grado en el que un conjunto de características inherentes cumple con los requisitos. CALIDAD EN OBRA Se refiere al conjunto de características y propiedades que debe cumplir un proyecto de construcción para satisfacer las necesidades y expectativas establecidas. La calidad en obra es el grado en que un conjunto de características inherentes de un proyecto de construcción cumple con los requisitos especificados, las normativas aplicables y las expectativas del cliente, garantizando la seguridad, funcionalidad, durabilidad y eficiencia de la estructura o infraestructura construida.

3. CALIDAD EN OBRA • Esta definición abarca varios aspectos importantes: • Cumplimiento de especificaciones: • Conformidad con normativas: Debe cumplir con las leyes, códigos de construcción y reglamentos vigentes. • Satisfacción del cliente: El resultado final debe cumplir o superar las expectativas del cliente o usuario final. • Seguridad: La estructura debe ser segura para sus ocupantes y el público en general. • Funcionalidad: La obra debe cumplir eficazmente con el propósito para el cual fue diseñada. • Durabilidad: Los materiales y la construcción deben resistir el uso previsto y las condiciones ambientales durante su vida útil esperada. • Eficiencia: Debe optimizar el uso de recursos y energía tanto durante la construcción como en su operación. • Estética: Es un aspecto más subjetivo, también se considera parte de la calidad, especialmente en proyectos arquitectónicos. • Sostenibilidad: Se incluyen aspectos de sostenibilidad y respeto al medio ambiente como parte de los criterios de calidad. • La calidad en obra no es solo el resultado final, sino también el proceso para lograrlo. Implica una gestión adecuada durante todas las fases del proyecto, desde la planificación hasta la entrega, incluyendo el control de materiales, mano de obra, equipos y procesos constructivos.

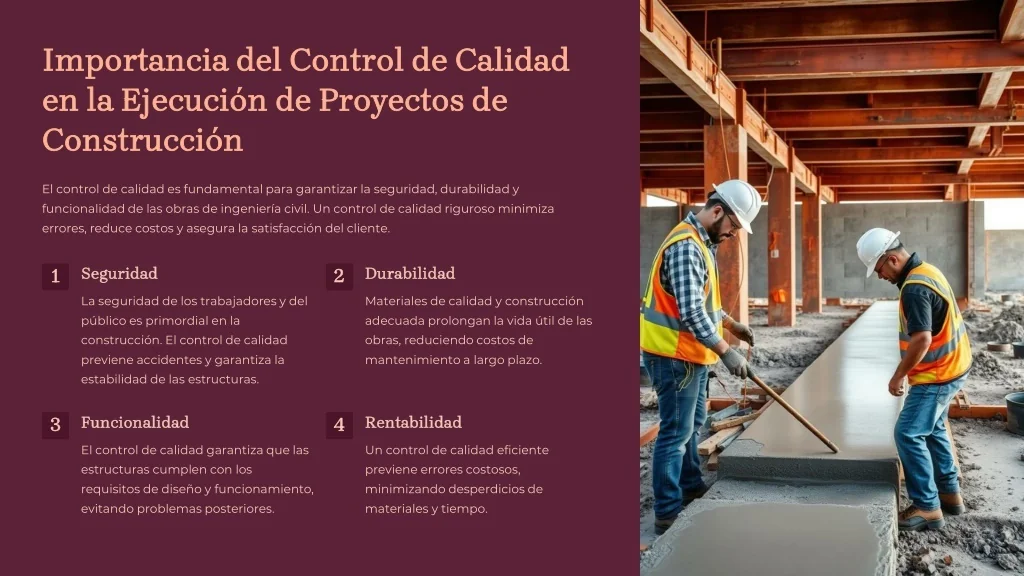

4. Importancia del Control de Calidad en la Ejecución de Proyectos de Construcción El control de calidad es fundamental para garantizar la seguridad, durabilidad y funcionalidad de las obras de ingeniería civil. Un control de calidad riguroso minimiza errores, reduce costos y asegura la satisfacción del cliente. Seguridad Durabilidad 1 2 La seguridad de los trabajadores y del público es primordial en la construcción. El control de calidad previene accidentes y garantiza la estabilidad de las estructuras. Materiales de calidad y construcción adecuada prolongan la vida útil de las obras, reduciendo costos de mantenimiento a largo plazo. Funcionalidad Rentabilidad 3 4 El control de calidad garantiza que las estructuras cumplen con los requisitos de diseño y funcionamiento, evitando problemas posteriores. Un control de calidad eficiente previene errores costosos, minimizando desperdicios de materiales y tiempo.

5. Principios y Normas de Calidad Aplicables a Obras de Ingeniería Civil Los principios de calidad se basan en la satisfacción del cliente, la mejora continua y el compromiso con la excelencia. Normas internacionales como ISO 9001 proporcionan un marco para la gestión de la calidad en proyectos de ingeniería civil. Normas de Diseño Normas de Materiales Normas de Construcción Establecen requisitos mínimos para la resistencia, estabilidad y seguridad de las estructuras. Ejemplos incluyen ACI para concreto y AISC para acero. Especifican las propiedades y características de los materiales de construcción, como resistencia, durabilidad y resistencia al fuego. ASTM y AASHTO son ejemplos de normas de materiales. Definen los procedimientos y técnicas de construcción para garantizar la calidad y la seguridad de las obras. La OSHA establece normas de seguridad en la construcción.

6. Normativa peruana aplicable al control de calidad Normas Técnicas Peruanas (NTP) Reglamento Nacional de Edificaciones (RNE) 1 2 Las NTP establecen requisitos para materiales, procesos y productos utilizados en obras de construcción. El RNE regula los aspectos técnicos de las construcciones, incluyendo el control de calidad. Decreto Supremo N° 011-2010-VIVIENDA 3 Define las responsabilidades del proyectista, constructor y supervisor en la gestión de la calidad.

7. Planificación y Organización del Control de Calidad en Obras La planificación del control de calidad comienza en la fase de diseño, estableciendo criterios específicos para cada etapa de la construcción. La organización implica la asignación de responsabilidades y la implementación de un sistema de documentación. Fase de Diseño 1 Se establecen los criterios de calidad, incluyendo materiales, especificaciones y tolerancias. Fase de Construcción 2 Se implementa un plan de control de calidad que incluye inspecciones, pruebas y registros. Fase de Aceptación 3 Se verifica que la obra cumple con los criterios de calidad establecidos y se documenta la aceptación.

8. Etapas del proceso de control de calidad en obras de ingeniería civil Planificación 1 Definición de los objetivos, alcance y métodos de control de calidad. Implementación 2 Aplicación de los procedimientos de control de calidad en las diferentes etapas de la obra. Verificación 3 Inspecciones, ensayos y análisis para comprobar el cumplimiento de los requisitos. Evaluación 4 Análisis de los resultados del control de calidad para identificar áreas de mejora.

9. Planificación y organización del control de calidad Definición de objetivos Planificación de actividades Asignación de responsabilidades Establecimiento de metas claras de calidad para la obra. Determinación de las actividades de control de calidad y su cronograma. Designación del personal responsable de las tareas de control de calidad.

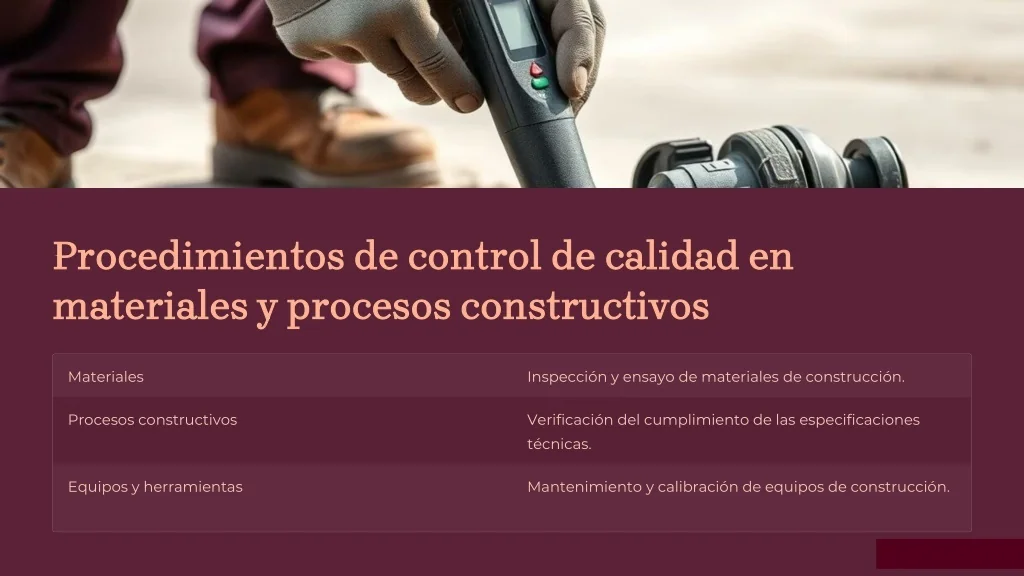

10. Procedimientos de control de calidad en materiales y procesos constructivos Materiales Inspección y ensayo de materiales de construcción. Procesos constructivos Verificación del cumplimiento de las especificaciones técnicas. Equipos y herramientas Mantenimiento y calibración de equipos de construcción.

11. Inspección y ensayos de control de calidad Inspección visual Ensayos de laboratorio Ensayos no destructivos Observación directa del estado de los materiales y procesos. Determinación de las propiedades físicas y mecánicas de los materiales. Evaluación de la integridad de los materiales y estructuras sin dañarlas.

12. Herramientas y Técnicas para el Aseguramiento de la Calidad Las herramientas y técnicas de aseguramiento de la calidad incluyen inspecciones visuales, pruebas de laboratorio, análisis de datos y uso de software de gestión de calidad. Inspecciones Visuales Pruebas de Laboratorio Verificación de la calidad de la mano de obra, materiales y acabados. Análisis de las propiedades de los materiales para garantizar su conformidad. Análisis de Datos Software de Gestión de Calidad Identificación de patrones y tendencias para mejorar el control de calidad. Automatización de procesos de control de calidad, documentación y seguimiento.

13. Gestión de no conformidades y acciones correctivas Identificación Investigación Detección de desviaciones de los requisitos de calidad. Análisis de las causas de las no conformidades. Acciones correctivas Documentación Implementación de medidas para corregir las desviaciones. Registro de las no conformidades y las acciones correctivas tomadas.

14. Inspección y Pruebas de Calidad en los Diferentes Procesos Constructivos Cada etapa de la construcción requiere inspecciones y pruebas específicas para garantizar la calidad. Se inspeccionan las cimentaciones, la estructura, las instalaciones y los acabados. Cimentaciones Verificación de la profundidad, la resistencia del suelo y la nivelación. Estructura Inspección de la calidad del acero, el concreto y los ensamblajes. Instalaciones Pruebas de funcionamiento de las instalaciones eléctricas, sanitarias y de gas. Acabados Verificación de la calidad de los acabados, pintura, revestimientos y pisos.

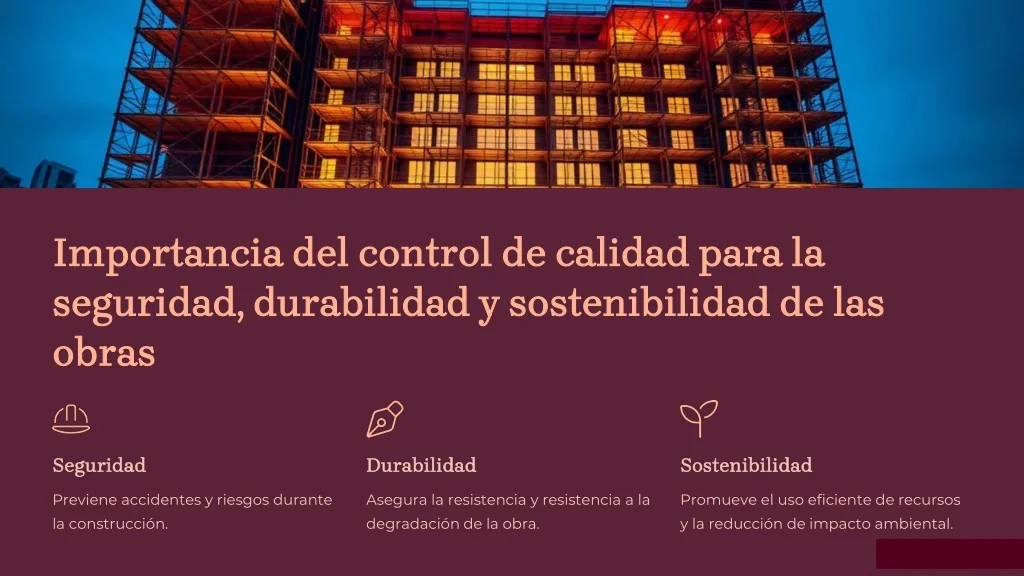

15. Importancia del control de calidad para la seguridad, durabilidad y sostenibilidad de las obras Seguridad Durabilidad Sostenibilidad Previene accidentes y riesgos durante la construcción. Asegura la resistencia y resistencia a la degradación de la obra. Promueve el uso eficiente de recursos y la reducción de impacto ambiental.

16. Importancia de los ensayos de calidad en obras de ingeniería civil Seguridad Estructural Durabilidad de la Obra 1 2 Los ensayos de calidad garantizan la seguridad de las estructuras al asegurar que los materiales empleados son adecuados para soportar las cargas y las condiciones ambientales a las que se someterán. Al asegurar la calidad de los materiales, se aumenta la resistencia al desgaste y la corrosión, prolongando la vida útil de la obra. Cumplimiento de Normativas Control de Costos 3 4 Los ensayos de calidad permiten verificar que los materiales utilizados cumplen con las normas peruanas de construcción, lo que garantiza la seguridad y la calidad de la obra. Un adecuado control de calidad durante la construcción ayuda a evitar errores y retrabajos, lo que reduce los costos generales del proyecto.

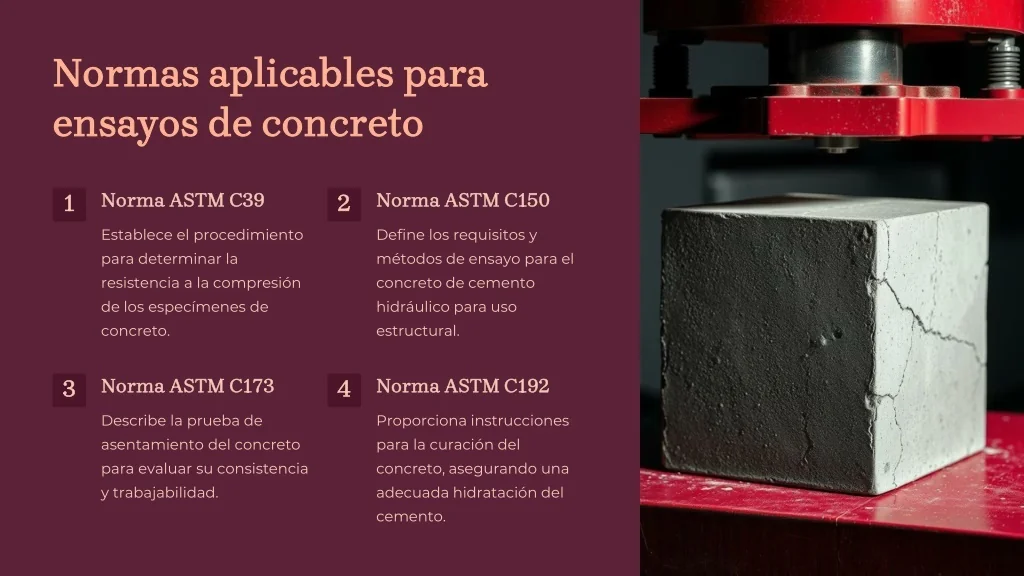

17. Normas aplicables para ensayos de concreto Norma ASTM C39 Norma ASTM C150 1 2 Establece el procedimiento para determinar la resistencia a la compresión de los especímenes de concreto. Define los requisitos y métodos de ensayo para el concreto de cemento hidráulico para uso estructural. Norma ASTM C173 Norma ASTM C192 3 4 Describe la prueba de asentamiento del concreto para evaluar su consistencia y trabajabilidad. Proporciona instrucciones para la curación del concreto, asegurando una adecuada hidratación del cemento.

18. Normas aplicables para ensayos de mecánica de suelos Norma ASTM D653 Norma ASTM D422 Norma ASTM D2216 Establece la clasificación de suelos, dividiéndolos en grupos basados en su composición. Describe el procedimiento para determinar la densidad de los suelos, crucial para el diseño de cimentaciones. Determina el límite líquido de los suelos, un indicador de su cohesión y plasticidad.

19. Normas aplicables para ensayos de asfalto Norma ASTM D6927 Resistencia a la tracción del asfalto Norma ASTM D1559 Punto de ablandamiento del asfalto Norma ASTM D4402 Penetración del asfalto Norma ASTM D5299 Flujo viscoso del asfalto

20. Procedimientos y metodologías de los ensayos de concreto Preparación de los especímenes Análisis de resultados El concreto se vierte en moldes, se vibra y se cura bajo condiciones controladas. Los datos obtenidos se analizan para determinar la resistencia del concreto y verificar su conformidad con los requisitos de diseño. 1 2 3 Ensayo de resistencia a la compresión Los especímenes se someten a una carga axial en una máquina de compresión, registrando la fuerza necesaria para la falla.

21. Procedimientos y metodologías de los ensayos de mecánica de suelos Muestreo de suelos Se obtienen muestras representativas del suelo en el sitio de construcción. Preparación de las muestras Las muestras se secan, tamizan y se preparan para los ensayos. Ensayos de laboratorio Se realizan una serie de ensayos para determinar las propiedades mecánicas del suelo. Análisis de resultados Los datos de los ensayos se analizan para comprender el comportamiento del suelo bajo cargas y condiciones específicas.

22. Procedimientos y metodologías de los ensayos de asfalto Ensayo de penetración Ensayo de punto de ablandamiento Ensayo de flujo viscoso Determina la dureza del asfalto midiendo la profundidad que una aguja penetra en una muestra. Evalúa la capacidad del asfalto para deformarse bajo carga, determinando su fluidez. Mide la temperatura a la que el asfalto se ablanda, es decir, pierde su rigidez.

23. Normativa peruana aplicable a los ensayos de materiales Norma Descripción NTP 339.001 Cementos Portland NTP 339.003 Agregados para Concreto NTP 339.010 Concreto NTP 339.013 Suelos NTP 339.112 Acero de refuerzo para concreto

24. Procedimientos de ensayo para agregados finos y gruesos Ensayos para Agregados Finos Ensayos para Agregados Gruesos Normativa • NTP 339.003 • Análisis granulométrico • Análisis granulométrico • ASTM C 136 • Contenido de humedad • Absorción • ASTM C 127 • Densidad aparente • Densidad aparente • ASTM C 128 • Límite líquido y límite plástico • Resistencia a la abrasión

25. Procedimientos de ensayo para concreto y mortero Preparación de la Mezcla El concreto se prepara con una proporción específica de cemento, agregados, agua y aditivos, de acuerdo con la resistencia deseada. Moldeo de Probetas El concreto fresco se vierte en moldes de forma cúbica o cilíndrica para obtener probetas de ensayo. Cura de las Probetas Las probetas se curan en condiciones controladas de humedad y temperatura para que alcancen su resistencia máxima. Ensayo de Resistencia a la Compresión Las probetas se someten a una prueba de compresión en una máquina de ensayo para determinar su resistencia a la compresión.

26. Procedimientos de ensayo para suelos y rocas Toma de Muestras 1 Se obtienen muestras representativas del suelo o roca en el sitio de la obra o en el laboratorio. Preparación de las Muestras 2 Las muestras se preparan para el análisis, incluyendo la eliminación de materiales extraños y la homogenización del material. Ensayos de Identificación 3 Se realizan ensayos para determinar el tipo de suelo o roca, incluyendo el análisis granulométrico, la determinación del contenido de humedad y la clasificación del suelo. Ensayos de Resistencia 4 Se llevan a cabo ensayos de resistencia al corte, resistencia a la compresión y resistencia a la penetración para determinar las propiedades mecánicas del suelo o roca.

27. Procedimientos de ensayo para acero y otros materiales Ensayo de Tracción Ensayo de Dureza Se realiza para determinar la resistencia a la tracción del acero, su límite elástico y su elongación. Se utiliza para medir la resistencia del acero a la penetración de un objeto duro. Ensayo de Flexión Ensayo de Densidad Se lleva a cabo para evaluar la resistencia del acero a la flexión o la curvatura. Se determina la densidad del acero para verificar su calidad y composición.

28. Normas Técnicas Peruanas para Obras de Ingeniería Civil Las normas técnicas peruanas (NTP) establecen los requisitos mínimos para el diseño, construcción y mantenimiento de obras de ingeniería civil. NTP 339.101 NTP 339.102 1 2 Establece los requisitos para el concreto, incluyendo los ensayos de resistencia a la compresión y la fluidez. Establece los requisitos para los suelos, incluyendo los ensayos de granulometría, límites de Atterberg y densidad. NTP 339.103 3 Establece los requisitos para los asfaltos, incluyendo los ensayos de penetración, estabilidad Marshall y ductilidad.

29. Ensayos de Resistencia a la Compresión del Concreto Este ensayo determina la capacidad del concreto para resistir fuerzas de compresión. Es uno de los ensayos más importantes para evaluar la calidad del concreto. Preparación de Muestras Procedimiento de Ensayo Interpretación de Resultados Las muestras de concreto deben ser preparadas con el tamaño y forma adecuados, incluyendo la curación apropiada. Se aplica una carga axial a la muestra hasta que se rompe, midiendo la fuerza aplicada y la deformación. La resistencia a la compresión se calcula a partir de la fuerza aplicada y el área de la sección transversal de la muestra.

30. Ensayos de Granulometría y Límites de Atterberg en Suelos Estos ensayos son fundamentales para caracterizar las propiedades físicas de los suelos y determinar su comportamiento en las obras de ingeniería. Granulometría Determina la distribución de tamaños de las partículas del suelo. Límites de Atterberg Determina el contenido de humedad del suelo en diferentes estados de consistencia.

31. Ensayos de Penetración y Estabilidad Marshall en Asfaltos Estos ensayos evalúan la resistencia y la durabilidad del asfalto en condiciones de carga y temperatura. Ensayo de Penetración 1 Mide la dureza del asfalto, usando un penetrómetro para determinar la profundidad de penetración de una aguja estándar. Ensayo de Estabilidad Marshall 2 Mide la resistencia del asfalto a la deformación bajo una carga aplicada, utilizando una prensa hidráulica para simular el tráfico. Ensayo de Ductilidad 3 Mide la capacidad del asfalto para deformarse sin romperse, mediante la extensión de una muestra de asfalto a una temperatura específica.

32. Procedimientos de Muestreo y Preparación de Espécimenes Para obtener resultados confiables, el muestreo y la preparación de los especímenes deben realizarse de acuerdo con las normas técnicas peruanas. Muestreo Deben tomarse muestras representativas del material en el sitio de la obra. Preparación Los especímenes deben ser preparados de acuerdo con las normas técnicas, incluyendo la molienda, tamizado y mezclado. Almacenamiento Los especímenes deben ser almacenados en condiciones controladas para evitar alteraciones.

33. Interpretación de Resultados y Control de Calidad La interpretación de los resultados de los ensayos es crucial para asegurar la calidad del material y la seguridad de la obra. Comparación con Normas Análisis de Datos Los resultados de los ensayos deben compararse con los requisitos establecidos en las normas técnicas peruanas. Los resultados de los ensayos deben ser analizados para identificar posibles desviaciones y determinar las causas. Control de Calidad El control de calidad consiste en monitorear los resultados de los ensayos y tomar medidas correctivas si es necesario.

34. Aplicaciones Prácticas y Casos de Estudio Los ensayos de concreto, mecánica de suelos y asfalto tienen aplicaciones prácticas en diversas áreas de la ingeniería civil. Construcción de Puentes Construcción de Carreteras Construcción de Edificios Los ensayos de resistencia del concreto y la estabilidad del suelo son esenciales para asegurar la seguridad y durabilidad de los puentes. Los ensayos de asfalto son cruciales para determinar la resistencia y la durabilidad del pavimento en condiciones de tráfico. Los ensayos de concreto y mecánica de suelos son esenciales para garantizar la seguridad y estabilidad de los edificios.

35. Ensayos Técnicos para Infraestructura Educativa Resistencia del Concreto Resistencia de las Barras de Acero 1 2 Se realizan pruebas para verificar la resistencia del concreto utilizado en la construcción de las estructuras, asegurando la estabilidad y seguridad del edificio. Se verifican las propiedades mecánicas de las barras de acero para garantizar su capacidad de soportar las cargas estructurales. Prueba de Penetración Ensayos de Impermeabilidad 3 4 Se evalúa la densidad del suelo para determinar la capacidad de carga del terreno donde se construye la escuela. Se verifica la impermeabilidad de las cubiertas y muros para evitar filtraciones de agua y daños en el edificio.

36. Ensayos Técnicos para Carreteras Ensayos de Compactación 1 Se miden la densidad y la resistencia del suelo compactado para asegurar la estabilidad y durabilidad del pavimento. Ensayos de Resistencia del Material 2 Se verifican las propiedades mecánicas del asfalto y del concreto utilizado en la construcción de la carretera. Pruebas de Desgaste 3 Se evalúa la resistencia al desgaste del pavimento para determinar su vida útil. Ensayos de Penetración 4 Se miden las características del asfalto para garantizar su calidad y rendimiento.

37. Ensayos Técnicos para Sistemas de Agua Potable Ensayos Microbiológicos Ensayos Químicos Ensayos Físicos Se realizan pruebas para detectar la presencia de bacterias y otros microorganismos patógenos en el agua. Se analizan los niveles de cloro residual, pH, dureza, turbidez, entre otros, para asegurar la calidad del agua. Se verifican características físicas del agua como el color, olor y sabor, asegurando su potabilidad.

38. Ensayos Técnicos para Puentes Resistencia del Concreto Se verifica la resistencia del concreto utilizado en la construcción de las vigas y pilares. Resistencia de las Barras de Acero Se evalúan las propiedades mecánicas del acero utilizado en las armaduras del puente. Pruebas de Fatiga Se someten las estructuras a ciclos de carga repetidos para evaluar su resistencia al desgaste.

39. Ensayos Técnicos para Sistemas de Riego Análisis de Suelo Ensayos de Flujo Prueba de Presión Se determina la capacidad de retención de agua y la permeabilidad del suelo para optimizar el sistema de riego. Se verifican las características hidráulicas de las tuberías y componentes del sistema de riego. Se evalúa la resistencia de las tuberías y componentes del sistema a la presión del agua.

40. Importancia de los ensayos en obras de ingeniería civil Seguridad Calidad Durabilidad Eficiencia Los ensayos garantizan que los materiales utilizados en la construcción sean seguros y resistan las condiciones ambientales. Los ensayos permiten controlar la calidad de los materiales y asegurar el cumplimiento de las especificaciones de diseño. Los ensayos ayudan a predecir el comportamiento a largo plazo de los materiales, lo que contribuye a la durabilidad de las obras. Los resultados de los ensayos permiten optimizar el uso de los materiales, reduciendo costos y mejorando la eficiencia de la construcción.

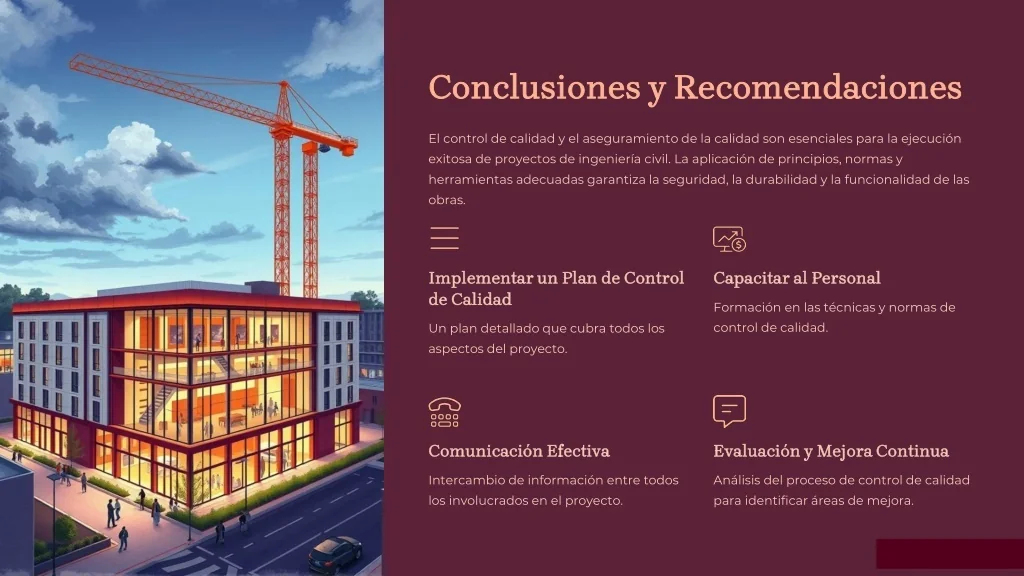

41. Conclusiones y Recomendaciones El control de calidad y el aseguramiento de la calidad son esenciales para la ejecución exitosa de proyectos de ingeniería civil. La aplicación de principios, normas y herramientas adecuadas garantiza la seguridad, la durabilidad y la funcionalidad de las obras. Implementar un Plan de Control de Calidad Capacitar al Personal Formación en las técnicas y normas de control de calidad. Un plan detallado que cubra todos los aspectos del proyecto. Comunicación Efectiva Evaluación y Mejora Continua Intercambio de información entre todos los involucrados en el proyecto. Análisis del proceso de control de calidad para identificar áreas de mejora.

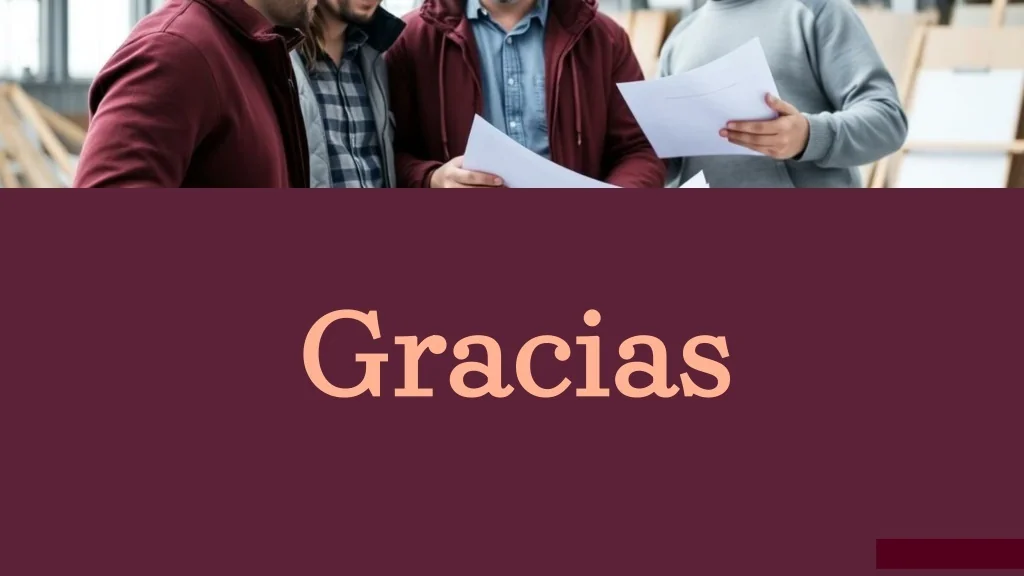

42. Gracias
