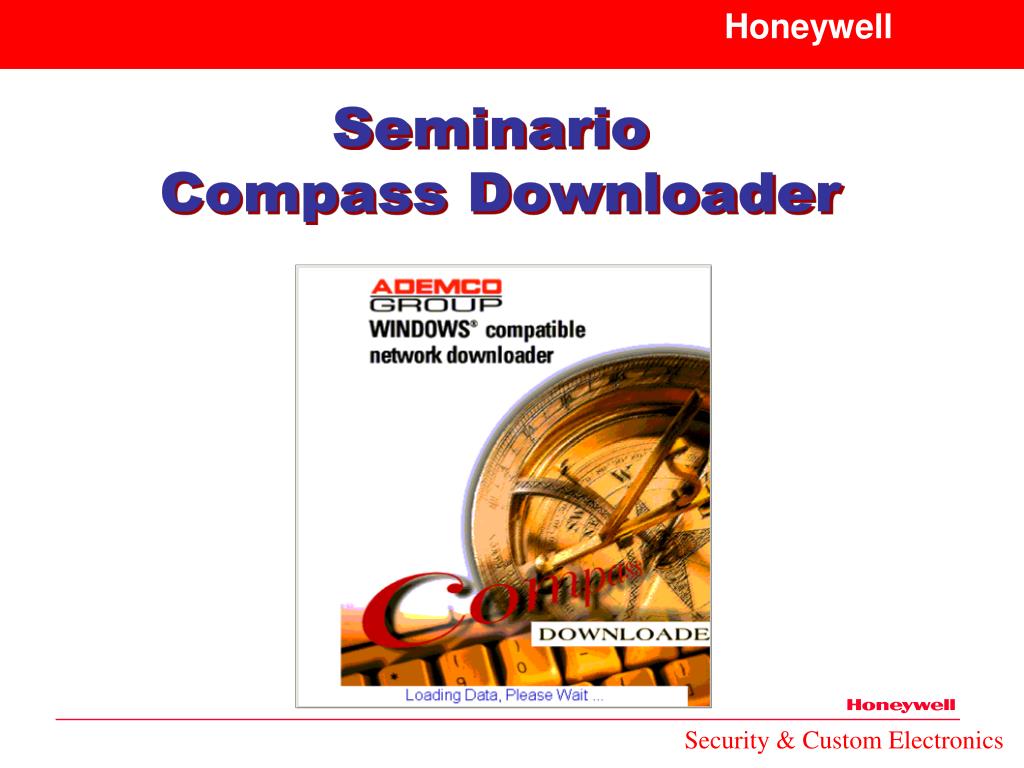

  1. Seminario Compass Downloader Honeywell Security & Custom Electronics

  2. Compass En muchas ocasiones es necesario la programación de un panel de control vía Remota. Esto facilita el mantenimiento y corrección de errores sin la necesidad de trasladarse al sitio afectado. Además, debido a las diversas funciones que puede realizar un Panel de Control, es conveniente tener un respaldo de toda la programación en alguna base de datos, así se administra de una mejor manera los recursos de una Central de Monitoreo. Honeywell Security & Custom Electronics

  3. Compass Para realizar esto, es necesario el uso de un software con la capacidad de recaudar información del panel así como enviar información que se haya modificado a dicho panel. En la actualidad, existen muchos tipos de Paneles de Control en el Mercado. ADEMCO ha incluido la mayoría de estos paneles de control en un único software. Honeywell Security & Custom Electronics

  4. Compass Esto permite contemplar diferentes clientes en la misma base de Datos y no tener diferente software para cada marca de Panel. ADEMCO, FBII y APEX son marcas de Paneles de Control de Robo/Incendio que forman parte del Corporativo Honeywell. Todas ellas se encuentran bajo la estructura del mismo software de programación remota. Honeywell Security & Custom Electronics

  5. Compass Este software es conocido como: Honeywell Security & Custom Electronics

  6. ? Compass La última versión disponible para el mercado Latinoamericano es la 1.5.8.0. Esta versión incluye la programación de los paneles de Control Lynx-SP y versiones nuevas de paneles de Control ya existentes en el mercado, así como paneles de FBII y el panel Destiny 6100 de APEX. Honeywell Security & Custom Electronics

  7. Compass Requerimientos mínimos: Computadora Pentium, 64MB- 128 MB RAM. 1GB HDD. Unidad CR-ROM. Monitor SVGA. 1 Puerto Serial. 1 Puerto Paralelo. Sistema Operativo Windows 95, 98, ME, NT,XP, o 2000 Honeywell Security & Custom Electronics

  8. Módem Recomendado por ADEMCO. La siguiente es una lista de estos Módems: Ademco CIA. HAYES Smartmodem FAX+2400 HAYES 1200 Accura 336 Hayes Optima 336 StartComm 2400E Entre otros.... Compass Honeywell Security & Custom Electronics

  9. Compass ¿Por qué utilizar estos Módems y no los que actualmente existen en el mercado? Los paneles de control se comunican a una velocidad muy baja, que varía entre los 300 y los 1200 bauds. Debido a esto, es necesario que el módem maneje esta velocidad sin ningún problema. Honeywell Security & Custom Electronics

  10. Compass Aun y cuando en muchos de los módems de hoy en día es posible configurar la velocidad a la que van a trabajar, no hay que perder de vista que estos Módems son diseñados para trabajar a grandes velocidades. Honeywell Security & Custom Electronics

  11. Compass • Dependiendo del panel de Control, se puede lograr un enlace de este tipo a través de: • Línea Telefónica. Conexión Directa. Honeywell Security & Custom Electronics

  12. Compass Línea Telefónica. Este método de comunicación es el mas utilizado, debido a que la mayoría de los paneles pequeños únicamente tienen esta opción de comunicación por Download. Existen diversos caminos para lograr este enlace: Honeywell Security & Custom Electronics

  13. Compass • “Primera Vez” que se realiza un enlace con algun panel. • Esto se refiere a que el panel es nuevo y se requiere programarlo por primera vez. • Para ello, es necesario que el Panel de Control tenga programado un determinado Número de Rings al cual contestará dicho panel cuando se realice el enlace. Honeywell Security & Custom Electronics

  14. Además de esto, es importante conocer un concepto llamado “C.S.I.D. (Central Station Identification)”. Este término se refiere a que cada una de las Centrales de Monitoreo puede tener un código Identificador que será almacenado en el Panel de Control cuando se realice un Download. Este código identificador puede ser igual a un Password para accesar a un programa. Honeywell Security & Custom Electronics

  15. Compass Es decir, cada uno de los clientes o Paneles de Control de la Central de Monitoreo y la misma Central de Monitoreo deberán tener un Código de Identificación que permita únicamente a esta central accesar a valores de programación de sus paneles. Honeywell Security & Custom Electronics

  16. Compass Cuando se realiza el enlace con algún Panel de Control por primera vez, el software únicamente verifica el CSID en el panel de control y algunos parámetros encriptados para poder realizar la comunicación con el Panel de Control. El CSID consta de 8 dígitos hexadecimales. Al salir de la fábrica, todos los paneles de control tienen un CSID= FFFF FFFF Honeywell Security & Custom Electronics

  17. Compass Honeywell CSID=12345678 CSID=12345678 Security & Custom Electronics

  18. Compass CSID=12345678 CSID=87654321 CSID=12345678 Honeywell CSID=87654321 CSID=87654321 CSID=12345678 Security & Custom Electronics

  19. Compass Este CSID puede ser cambiado tantas veces como se desee, pero hay que tener cuidado de guardarlo en un lugar seguro. Honeywell Security & Custom Electronics

  20. Compass Una vez que se ha realizado el enlace con el Panel de Control por primera ocasión, es posible programarlo de manera Remota y pasar a un segundo término en cuestión de Seguridad: Llamada de Callback Honeywell Security & Custom Electronics

  21. Compass Regreso de Llamada (Callback). ¿Qué sucede cuando alguna persona ajena a nuestra Central de Monitoreo conoce el código CSID (Código de Identificación de Central)? Es posible que esa persona pueda enlazarse con un panel de Control y configurar sus parámetros sin que nosotros nos enteremos. Para evitar esto, a través de la programación del panel se le puede ordenar que cuando iniciemos una comunicación con él, éste cuelgue y el Panel se comunique directamente a la Central de Monitoreo. Honeywell Security & Custom Electronics

  22. Compass Esto evitará que, aun y conociendo el CSID, el panel cuelgue en la llamada entrante y posteriormente marque el número de teléfono donde se encuentra el módem de la Central de Monitoreo FALSA . Honeywell Security & Custom Electronics

  23. EL SOFTWARE MARCA HACIA EL PANEL DE CONTROL EL PANEL RECIBE LA PETICION DE PROGRAMACION Y PROCESA ESTA INFORMACION Honeywell CSID=12345678 CSID=12345678 EL PANEL CUELGA Y MARCA A LA CENTRAL DE MONITOREO Security & Custom Electronics

  24. Compass CENTRAL DE MONITOREO “VERDADERA” CSID=12345678 Honeywell Central “PIRATA” Central de Monitoreo que conoce el CSID de otras centrales. CSID=12345678 Security & Custom Electronics

  25. Compass Ahora bien, ¿Qué sucedería si alguna persona llegase directamente al panel de Control y borrara la programación que ya tenía dicho panel, para poder enlazar el Panel de control al Software Download posteriormente y así anular el CSID y la llamada de Callback ? Honeywell Security & Custom Electronics

  26. Compass Este es el tercer término en cuestión de Seguridad que una Central de Monitoreo puede tener con sus cuentas. Este término es conocido como “Candado de Seguridad” Honeywell Security & Custom Electronics

  27. Compass A través de la programación por Download, es posible habilitar en el panel la restricción de programación desde el teclado, es decir, anula la entrada a programación por cualquier medio. Así, únicamente a través de Download podrán hacerse modificaciones al Panel de Control hasta que se decida quitar este “candado de programación por teclado”. Con esto usted obtiene confianza en la programación en cada uno de sus clientes. Honeywell Security & Custom Electronics

  28. Compass Conexión Directa con Paneles de Control. Este es otro método de programación remota. Únicamente existe para ciertos paneles ADEMCO que cuentan con salida de Impresora. Gracias a él, es posible programar estos paneles sin la utilización de línea Telefónica, es decir, usted necesita únicamente una Laptop y un módulo interfaz conocido como 4100SM. Honeywell Security & Custom Electronics

  29. Compass • Los paneles ADEMCO compatibles con este tipo de enlace son: • Vista 32FB • Vista 50P • Vista 128FB • Vista 250FBP Honeywell Security & Custom Electronics

  30. Compass Honeywell CSID=12345678 COM 1 MODULO 4100 SM CSID=12345678 Security & Custom Electronics

  31. Compass Es posible instalar este software “Stand Alone” o tener acceso a él a través de la Red Interna de la empresa. La base de datos que maneja está realizada en “Access” y es recomendable salir del programa antes de apagar la maquina, ya que de lo contrario podría ocurrir que se corrompiera la base de datos. Honeywell Security & Custom Electronics

  32. Compass Una vez instalado el Software, la base de datos se guarda en la carpeta llamada “DATABASE”. Es recomendable realizar un respaldo de esta carpeta para no perder la información contenida en esta por algún error de operación en el sistema. Honeywell Security & Custom Electronics

  33. Compass • Cuando se instala el Software en RED, es necesario seguir los siguientes pasos: • Realizar la instalación del software Compass Download en el Servidor siguiendo las instrucciones tal y como aparecen. • Compartir la carpeta “COMPASS” del servidor con los privilegios de acceso que usted necesite (Opciones de Microsoft). Esta opción se realiza desde el Explorador de Windows. • Realizar la instalación del software Compass Download en los clientes siguiente las instrucciones tal y como aparecen. • Una vez terminada la instalación en los clientes, borrar la carpeta DATABASE en cada uno de los clientes. • Desde cada Cliente, mapear una unidad de RED dirigida hacia la carpeta COMPASS del servidor. Esta opción se realiza desde el Explorador de Windows. Honeywell Security & Custom Electronics

  34. Compass Servidor De Base De Datos. Honeywell Security & Custom Electronics

  35. Compass • Desde cada Cliente crear un Acceso Directo llamado Compass NET que haga referencia al archivo NETLOAD.EXE encontrado en la carpeta COMPASS/EXE del Servidor. Se realiza esto presionando el boton derecho del Mouse en la pantalla principal de Windows Honeywell Security & Custom Electronics

  36. Compass Presionar para Buscar la unidad de RED Honeywell Servidor De Base De Datos Security & Custom Electronics

  37. Compass Honeywell Security & Custom Electronics

  38. Compass Honeywell Security & Custom Electronics

  39. Compass 7. Una vez creado el Acceso Directo llamado Compass NET en cada uno de los Clientes, presionar este Icono para accesar al software Compass Download a través de su RED. Honeywell Security & Custom Electronics

  40. MUY IMPORTANTE ! SELECCIONE LA UNIDAD DE RED QUE HACE REFERENCIA AL SERVIDOR DE BASE DE DATOS. Compass 8.Una vez que se ha ingresado al software de Compass con este icono creado aparecerá la siguientes pantallas en donde indicaremos donde se encuentra la base de datos en nuestro servidor. El password y operador de fábrica es MASTER. Honeywell Security & Custom Electronics

  41. Compass Servidor de Base de Datos RED de Datos Estacion de Trabajo Estacion de Trabajo Estacion de Trabajo Honeywell Security & Custom Electronics

  42. Compass • PPANTALLA PRINCIPAL. MODEM • Una vez dentro del software Compass Download, usted observará en la parte superior iconos que hacen referencia a cada opción que éste contiene. • Primero, es necesario seleccionar un Modem en el sistema, estando éste conectado a un puerto de comunicación de la PC. Para definir esto, es necesario dirigirse al icono de MODEM y enseguida seleccionar de la lista el modem a utilizar. Aquí puede seleccionar el mismo Modem para los paneles ADEMCO, FBII y APEX al seleccionar cada marca y modificar el modem que sera utilizado para la conexión con los paneles. Honeywell Security & Custom Electronics

  43. SALIDA CAMBIO DE OPERADOR CLIENTES COMUNICACIÓN INATENDIDA MODEM OPERADORES PLANTILLAS Compass Honeywell Security & Custom Electronics

  44. SELECCIONAR LA MARCA PARA LA CUAL EL MODEM SERÁ HABILITADO SELECCIONAR PUERTO DE COMUNICACION SELECCIONAR MODEM Compass Honeywell Security & Custom Electronics

  45. Compass ACCESA A LA INFORMACIÓN DE LA CENTRAL DE MONITOREO Honeywell Security & Custom Electronics

  46. CODIGO DE CSID DE LA CENTRAL GENERA CLASES DEFINIBLES POR EL USUARIO (VISTAS DESDE LA CREACION DEL CLIENTE) CREACION DE CSID ALTERNATIVOS CAMPOS DEFINIBLES POR EL USUARIO (VISTAS DESDE LA PANTALLA DE CLIENTES) Compass Honeywell Security & Custom Electronics

  47. PRIVILEGIOS DE OPERADOR CAMBIAR PASSWORD ACTUALIZAR DATOS SUMAR USUARIOS BORRAR USUARIO CERRAR Compass Honeywell Security & Custom Electronics

  48. ORGANIZACIÓN DE CLIENTES BUSQUEDA DE CLIENTES COPIAR VALORES DE UNA CUENTA A OTRA CALENDARIZA ENLACES AUTOMATICOS PARA LA CUENTA SELECCIONADA MODIFICA VALORES DE PROGRAMACION DEL PANEL DE CONTROL DE LA CUENTA APLICACIÓN DE VALORES DE FABRICA A UNA CUENTA INFORMACION DE LA CUENTA AÑADE UNA CUENTA APLICACIÓN DE PLANTILLA A UNA CUENTA BORRA UNA CUENTA Compass • CUENTAS Honeywell Security & Custom Electronics

  49. Compass Honeywell Security & Custom Electronics

  50. Honeywell GRACIAS POR ELEGIR A HONEYWELL SECURITY COMO SU “SOCIO ESTRATÉGICO”
