Produits. Un coeur technologique reprogrammable pour l’encodage/décodage vidéo et le traitement d’image Plateforme à base d’un composant programmable DSP (composant Da Vinci double cœur DSP/ARM) Possibilité de faire évoluer le codec simplement à travers une mise à jour logicielle.

adrina
Télécharger la présentation

Produits

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Produits

  2. Un coeur technologique reprogrammable pour l’encodage/décodage vidéo et le traitement d’image Plateforme à base d’un composant programmable DSP (composant Da Vinci double cœur DSP/ARM) Possibilité de faire évoluer le codec simplement à travers une mise à jour logicielle Plateforme GE vidéo H.264 SVC Scalable Video Coding

  3. Ultraview Enterprise Video PlatformH.264-SVC products H.264-SVC ENCODERS/DECODERS Ultraview Recorder 40/40D Discovery 1205/1205D Encoder 10 Decoder 10 Discovery 105 Ultraview Recorder 60 Discovery 2415 IP Camera STORAGE Truvision NVR 40 UltraView EVR 60 UltraView Storage 80 UltraView NVR 80

  4. Encoder10 / Decoder10 • Boîtier compact mono-port Encoder10 encodage seulement Decoder10 décodage seulement • 1 port vidéo • 1 port série (RS485) et 1 port I/O • Caractéristiques techniques : • Température : de -10°C à 50°C • Humidité de 10% à 80% • Boîtier 72 mm(W) x 19mm(H) x 95mm(D) (taille d’un paquet de cigarette) • Interface réseau 10/100BaseT • Rack kit optionnel • Serveur Web embarqué

  5. Performances Encodage H.264 SVC (maximum à 3Mbits) 5 clients à 3Mbits 10 clients à 2Mbits Analyse simultanée Activity Detection (AD) Camera Maintenance Agent (CMA) Pas de stockage interne (stockage centralisé uniquement) Pas d’audio Consommation 5W - Alimentation 12VDC/6W Encoder10 / Decoder10

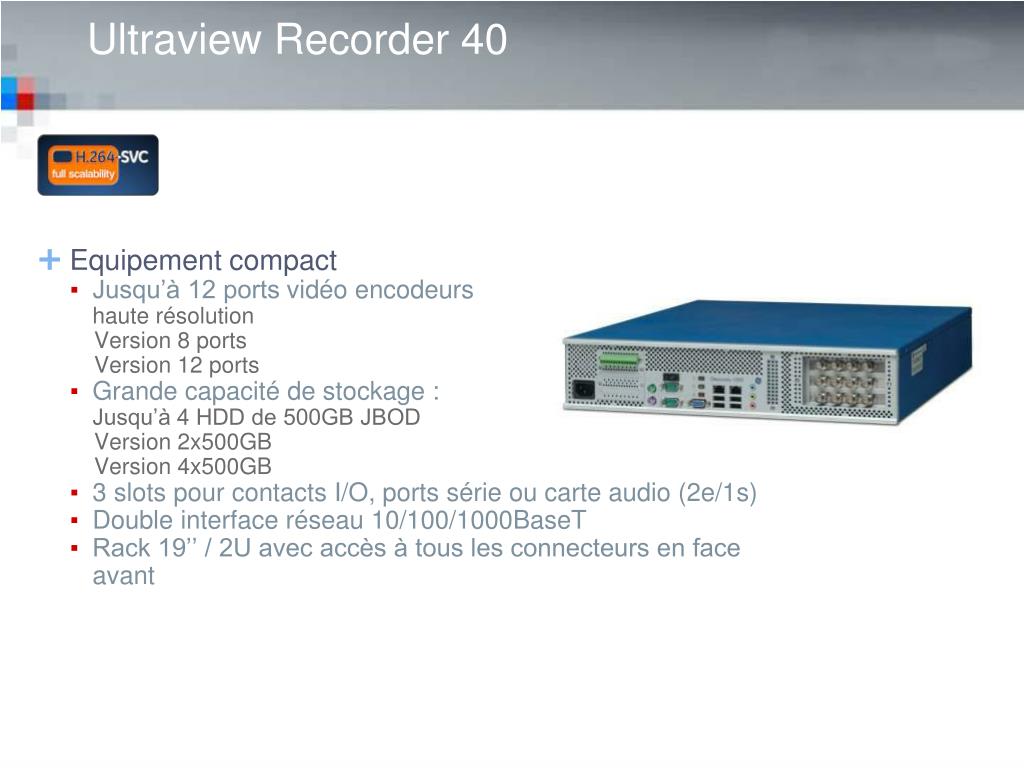

  6. Equipement compact Jusqu’à 12 portsvidéo encodeurshaute résolution Version 8 ports Version 12 ports Grande capacité de stockage :Jusqu’à 4 HDD de 500GB JBOD Version 2x500GB Version 4x500GB 3 slots pour contacts I/O, ports série ou carte audio (2e/1s) Double interface réseau 10/100/1000BaseT Rack 19’’ / 2U avec accès à tous les connecteurs en face avant Ultraview Recorder 40

  7. Équipement compact Jusqu’à 12 ports vidéo encodeurs ou décodeurs haute résolution Version 8 ports Version 12 ports Grande capacité de stockage : Jusqu’à 4 HDD de 500GB JBOD Version 2x500GB Version 4x500GB 3 slots pour contacts I/O, ports série ou carte audio (2e/1s) Double interface réseau 10/100/1000BaseT Rack 19’’ / 2U avec accès à tous les connecteurs en face avant Ultraview Recorder 40D

  8. Performances communes: Encodage SVC à 25FPS en FULL sur toutes les voies Analyse VisioWave AD & CMA simultanée sur les 12 voies Ultraview Recorder 40 & 40D

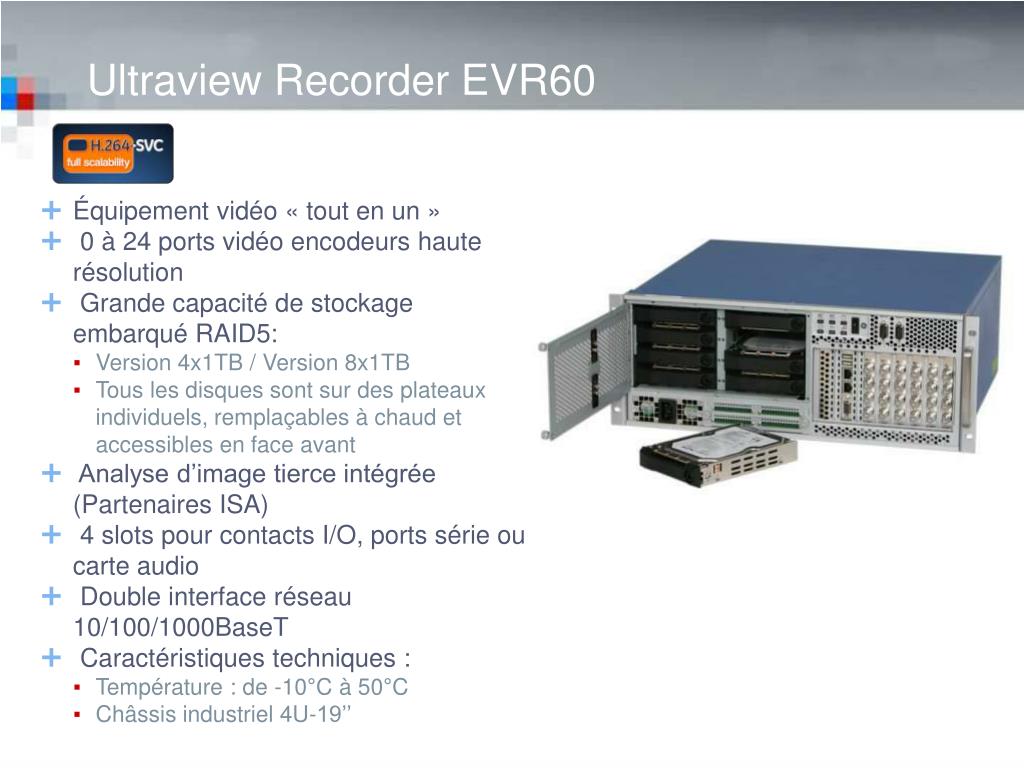

  9. Ultraview Recorder EVR60 • Équipement vidéo « tout en un » • 0 à 24 ports vidéo encodeurs haute résolution • Grande capacité de stockage embarqué RAID5: • Version 4x1TB / Version 8x1TB • Tous les disques sont sur des plateaux individuels, remplaçables à chaud et accessibles en face avant • Analyse d’image tierce intégrée (Partenaires ISA) • 4 slots pour contacts I/O, ports série ou carte audio • Double interface réseau 10/100/1000BaseT • Caractéristiques techniques : • Température : de -10°C à 50°C • Châssis industriel 4U-19’’

  10. Performances Encodage SVC à 25FPS en FULL sur toutes les voies Analyse VisioWave AD & CMA simultanée sur les 24 voies Consommation 350W Ultraview Recorder EVR60

  11. Ultraview EVR60 • Nouveau contrôleur RAID SAS: • Stockage interne 4 TB • Stockage attaché via Ultraview Storage 80 • Max. 4 baies de 12To (soit 48To supplémentaires) • Compatibilité • Uniquement avec un environnement VisioWave en versions VOS 4.2 et supérieures • L’enregistrement des flux issus peut se faire localement et/ou simultanément sur d’autres équipements (Ultraview Recorder 40, 40D, EVR60 ou UVN80) NEW

  12. Equipement compact Peut gérer jusqu’à 24 caméras IP Grande capacité de stockage : Jusqu’à 4 HDD de 1To JBOD Version 2x1To (12 caméras IP) Version 4x1To (24 caméras IP) Double interface réseau 10/100/1000BaseT Rack 19’’ / 2U avec accès à tous les connecteurs en face avant Serveur Web embarqué TruVision NVR 40

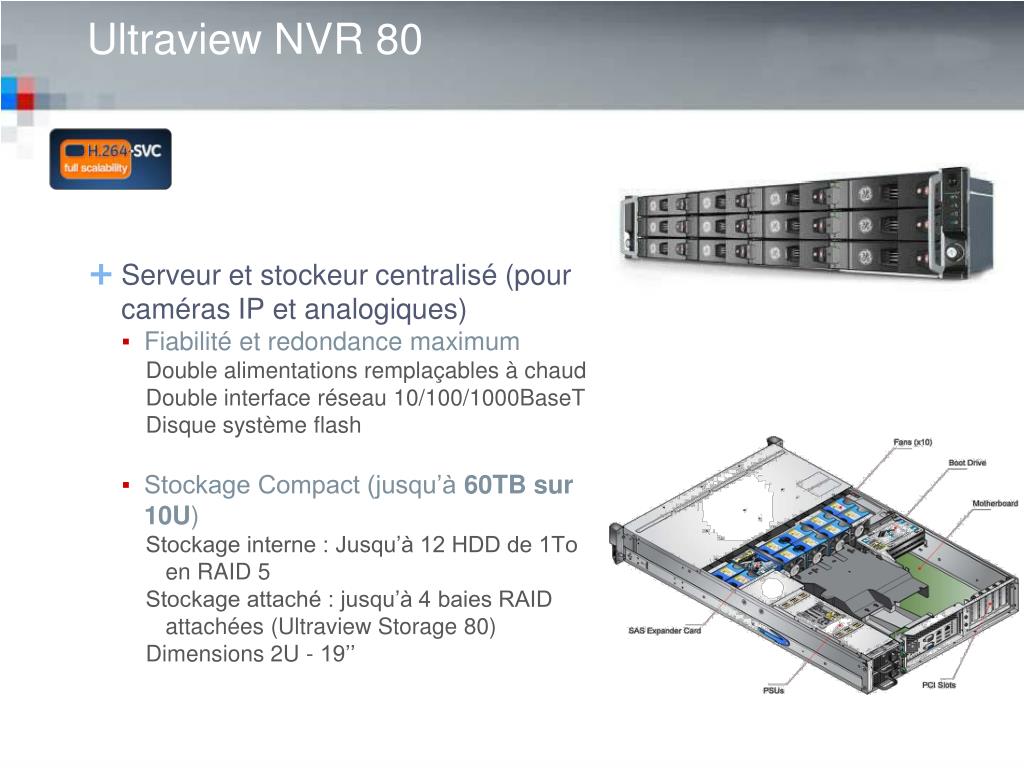

  13. Serveur et stockeur centralisé (pour caméras IP et analogiques) Fiabilité et redondance maximum Double alimentations remplaçables à chaud Double interface réseau 10/100/1000BaseT Disque système flash Stockage Compact (jusqu’à 60TB sur 10U) Stockage interne : Jusqu’à 12 HDD de 1To en RAID 5 Stockage attaché : jusqu’à 4 baies RAID attachées (Ultraview Storage 80) Dimensions 2U - 19’’ Ultraview NVR 80

  14. Avantages Optimisation et redondance du stockage Câblage simple et robuste, IT Grade Facilité d’extensions Extrêmement flexible: gestion transparente de caméras analogiques et/ou IP Performances Jusqu’à 4 baies RAID5 attachées (connexion SAS) Permet de gérer jusqu’à 100 flux vidéo 100 écritures @ qualité max 20 lectures @ qualité max Ultraview NVR 80 12TB/2U • Ultraview NVR 80 SAS 24TB/4U • Ultraview storage 80 SAS 36TB/6U • Ultraview storage 80 SAS 48TB/8U • Ultraview storage 80 SAS 60TB/10U • Ultraview storage 80

  15. Performances garanties : Perte d’images mesurée < 0.02% Ultraview NVR 80

  16. Unité de stockage externe RAID Connexion SAS avec: Ultraview EVR 60 Ultraview NVR 80 Redondance RAID5 Grande capacité de stockage : 6 ou 12 disques de 1TB Dimensions 2U - 19’’ Ultraview Storage 80

  17. Caméras IP validées avec le VOS 4.2.1

  18. VisioWave Security Center : interface sur étagère Interface très intuitive Cartographie, affichage vidéo temps-réel Gestion et affichage de mosaïques (Multi-vision) Exploitation temps-réel des évènements et des alarmes Configuration des plug-ins Agent de Maintenance des caméras, détection d’activité Panneau d’enregistrement (fonctions d’archivages sur CD, DVD, clé USB) … Exploitation : Interface Homme Machine

  19. Logiciels

  20. Stades Aéroports Sites Industriels Interfaces homme machine personnalisées • VisioWave SDK pour intégration et personnalisation (Accès simple et complet aux fonctions du système d’exploitation vidéo) • Plus de 300 fonctions • Accès complet et facile au fonctionnalités du VOS (Video Operating System)

  21. Analyse d’image intégréedans tous les équipements Agent de Maintenance des Caméras Détection des images noires Détection du flou Détection de la surexposition Détection du décadrage Détection d’activité Détection de mouvement dans des zones spécifiées(en intérieur) Analyse d’image tierce(Foxstream, Keeneo) Détection et suivi de mouvements Gestion de foule Gestion du trafic routier NoAlarm <Alarm> NoAlarm NoAlarm Analyse d’image

  22. Contrôle d’accès – Facility Commander pour Windows Gestion des plans et de la vidéosurveillance

  23. Video Operating System 4.3Video Security Center 4.3

  24. Physical Security Interoperability Alliance Organisation ouverte Large participation industrielle: fabricants, intégrateurs, développeurs logiciels (IBM, Cisco, Genetec, Milestone, IQI, Arecont, Pelco, March, TI, …) Focus sur les équipements vidéo IP (caméras IP, NVRs, DVRs…) Également actif dans les solution intégrées avec le contrôle d’accès Open Network Video Interface Forum Fondé par Sony, Axis et Bosch; Cisco et Panasonic sont également membres actifs Focus sur les caméras IP Standards liés au monde de la sûreté • Ces standards couvrent ont une base fonctionnelle relativement similaire : • La découverte des équipements, la configuration, les événements, le contrôle PTZ, l’analyse vidéo et le streaming temps réel. UTC participe aux deux regroupements

  25. Nouveautés du VOS 4.3 et VSC 4.3 • Caractéristiques (VOS) • Support des caméras PSIA • Support de module audio IP • Support du Port Tunneling – Réduire l’utilisation des ports • Extension du serveur Web embarqué de l’UVE-10 (Discovery 105) • Sécurité HTTPS • Améliorations (VSC) • Compteurs de performance des PC clients • Duplication de caméra IP • Affichage mosaïque sur alarme Affichage multiple de Multivision • Export vidéo en .avi • Amélioration panneau d’alarme • Configuration améliorée de la durée de stockage

  26. Video Security Center 4.3 Logiciels de gestion vidéo qui englobe l’affichage vidéo en direct et en playback, le suivi et la gestion d'événements, la configuration des équipements du système pour la plate-forme Enterprise UltraView Vidéo (encodeurs, enregistreurs et caméras) Produits supportés Equipements H.264-SVC UVE-101 Encodeur vidéo 1 voie UVX-101 Décodeur vidéo 1 voie UVR 40 Enregistreur Vidéo Enterprise Hybride UVR 60 Enregistreur Vidéo Enterprise Hybride UVN 80 Serveurs de stockage et UVS 80 baies de stockage Caméras IP (Variété de marques et modèles) 26

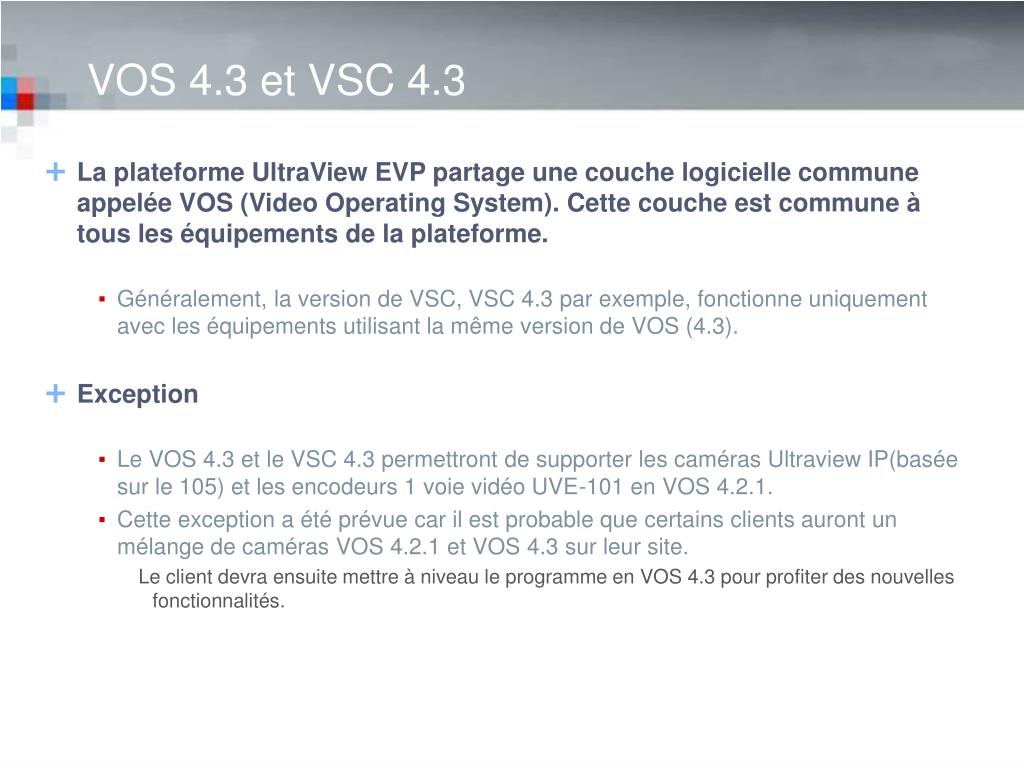

  27. VOS 4.3 et VSC 4.3 • La plateforme UltraView EVP partage une couche logicielle commune appelée VOS (Video Operating System). Cette couche est commune à tous les équipements de la plateforme. • Généralement, la version de VSC, VSC 4.3 par exemple, fonctionne uniquement avec les équipements utilisant la même version de VOS (4.3). • Exception • Le VOS 4.3 et le VSC 4.3 permettront de supporter les caméras Ultraview IP(basée sur le 105) et les encodeurs 1 voie vidéo UVE-101 en VOS 4.2.1. • Cette exception a été prévue car il est probable que certains clients auront un mélange de caméras VOS 4.2.1 et VOS 4.3 sur leur site. • Le client devra ensuite mettre à niveau le programme en VOS 4.3 pour profiter des nouvelles fonctionnalités.

  28. VOS 4.3 Intégration des caméras PSIA

  29. VOS 4.3 et PSIA • PSIA fournit une norme unique pour permettre aux enregistreurs vidéo et aux solutions VMS d’utiliser des caméras IP sans avoir à développer une interface spécifique pour chaque caméra IP. • Ce qu’il faut savoir • Notre intégration de la norme PSIA permet de faire les choses suivantes: • Configurer les cadences STANDARD, la résolution, et la bande passante. • Visualisation des images temps réel et enregistrées depuis nos enregistreurs • Contrôle PTZ • Détection d’activité interne des caméras IP PSIA • Nous ne supportons pas actuellement la détection d’activité interne des caméras IP PSIA du fait des limitations dans l’implémentation faite par les constructeurs du standard PSIA • Si la résolution de la caméra est du VGA ou du 4CIF nous pouvons utiliser la fonction de détection d’activité du VOS • Concernant les caméras MegaPixel, nous ne pouvons pas enregistrer sur la base de la détection d’activité du fait des limitations dans l’implémentation faite par les constructeurs du standard PSIA

  30. Caméras PSIA supportées par le VOS 4.3.0 HikVision Arecont

  31. Caméras PSIA non encore supportées par le VOS 4.3.0 • Les caméras sont elles supportées par le VSC 4.3? • Pas au lancement de la version 4.3 • Quand seront-elles supportées • Dés que le firmware PSIA sera disponible • Les caméras Truvision devront être mise à jour pour supporté le PSIA et le VSC 4.3 • L’implémentation du firmware PSIA impliquent certaines limitations en termes de FPS et de résolution dans le VSC.

  32. Caméras H.264-SVC supportées par le VOS 4.3 (non-PSIA) Les caméras MPEG4 standard et MegaPixel IP supportées par les versions précédentes du VOS sont supportées en VOS 4.3 32

  33. Intégration des fonctionnalités PSIA envisagées sous réserves (VOS ultérieurs au 4.3) • Détection de mouvement activation/désactivation • Configuration de la détection de mouvement • Configuration paramètres optiques (luminosité, contraste) • Entrées/Sorties numériques • Paramètres réseau • Découverte automatique des caméras. • Gestion de l’audio • Mise à jour des firmwares • Gestion des droits d’accès utilisateurs • Masques privatifs 33

  34. IP Audio Integration VOS 4.3 intégration de module Audio IP

  35. VOS 4.3 intégration de module Audio IP Module audio IP indépendant Digital Acoustics Model: IP7 Alimentation PoE ou DC Fonctionnalités disponibles Unidirectionnel (Ecoute/Enregistrement seulement) Synchronisé avec la vidéo Enregistrement continu Enregistrement sur évènement Configuration du module Audio IP 35

  36. Solutions Caméras

  37. Caméras UTCFS Analogiques - Fixes Truvision Domes and Bullet Cameras Ultraview Brick Cameras XP3/EVR Ultraview XP3/EVR Series True Day/Night mini Dome Analogiques - PTZ IP Legend IP MPEG4 Truvision H.264 Megapixel IP cameras Ultraview H.264 Dome / Box IP Cameras Truvision mini PTZ (12x) Cyberdome II (36x) Legend (36x)

  38. Solutions Caméras Ultraview

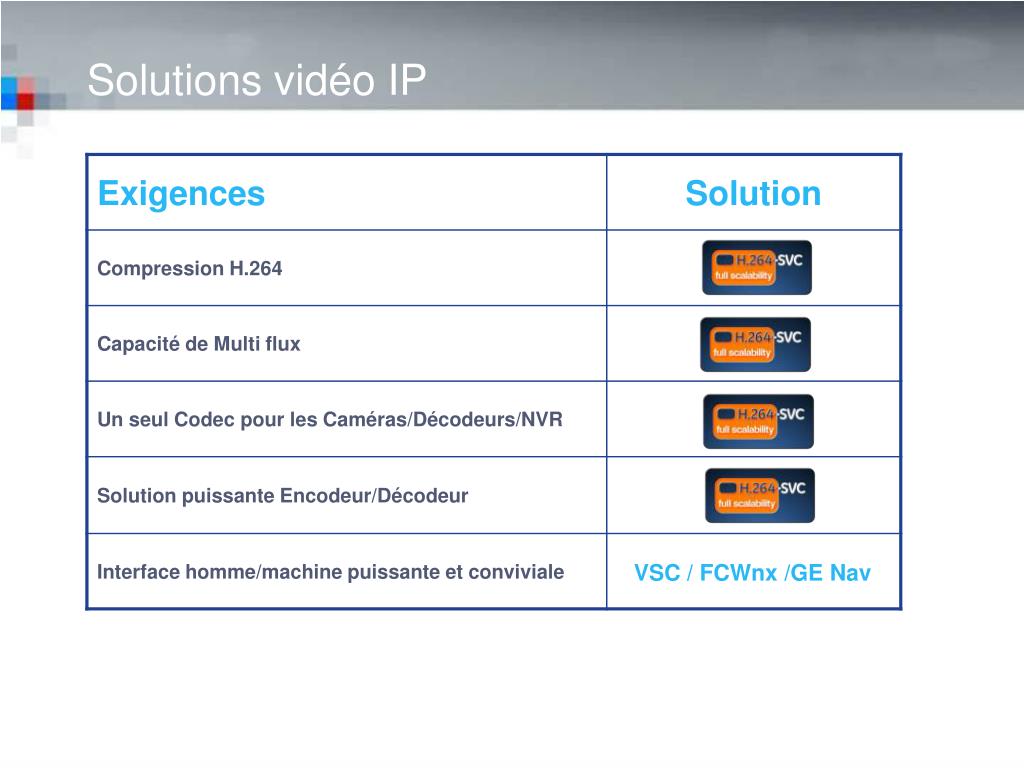

  39. Solutions vidéo IP VSC / FCWnx /GE Nav

  40. Principales caractéristiques Nouvelles ligne de caméras H.264 SVC Mini dôme et caméras standard Vrai multi flux H.264 Vrai Jour/Nuit (Filtre IR amovible) Nouvelle, et la plus avancée des technologies de compression Bande passante réduite et meilleure qualité d’image en comparaison au MPEG-4 ASP Conception éprouvée et facilité de mise en œuvre Support de 25/30 FPS (4CIF) et analyse d’image vidéo 12Vdc, 24Vac, PoE Inclus les algorithmes d’analyse d’image vidéo UTCFS : Détection d’activité, Caméra floue, caméra obstruée, caméra déplacée UltraViewTM H.264 SVC Fixed IP Series

  41. TruVision IP MPX Series • TruVision IP MPX Box • Disponible en 1.3MPX et 2MPX • Jusqu’à 1600x1200 (2MPX); 1280x960 (1.3MPX) • Capteurs CCD & CMOS • Vrai J/N CCD avec filtre IR amovible • Alimentation 12/24V et PoE • Sortie vidéo composite pour une configuration aisée • TruVision IP MPX Dome • Disponible en 1.3MPX et 2MPX • Jusqu’à 1600x1200 (2MPX); 1280x960 (1.3MPX) • Capteurs CCD & CMOS • Vrai J/N CCD avec filtre IR amovible • Alimentation 12/24V et PoE • Caissons intérieur et anti poussières • Sortie vidéo composite pour une configuration aisée

  42. Principales caractéristiques Nouvelles ligne de caméras PTZ H.264 SVC Conception éprouvée et facilité de mise en œuvrebasées sur le CyberDome II Vrai multi flux H.264 Vrai Jour/Nuit (Filtre IR amovible) Nouvelle, et la plus avancée des technologies de compression Bande passante réduite et meilleure qualité d’image en comparaison au MPEG-4 ASP Support de 25/30 FPS (4CIF) et analyse d’image vidéo Inclus les algorithmes d’analyse d’image vidéo UTCFS : Détection d’activité, Caméra floue, caméra obstruée, caméra déplacée UltraViewTM H.264 SVC PTZ IP Series • A venir en 2011

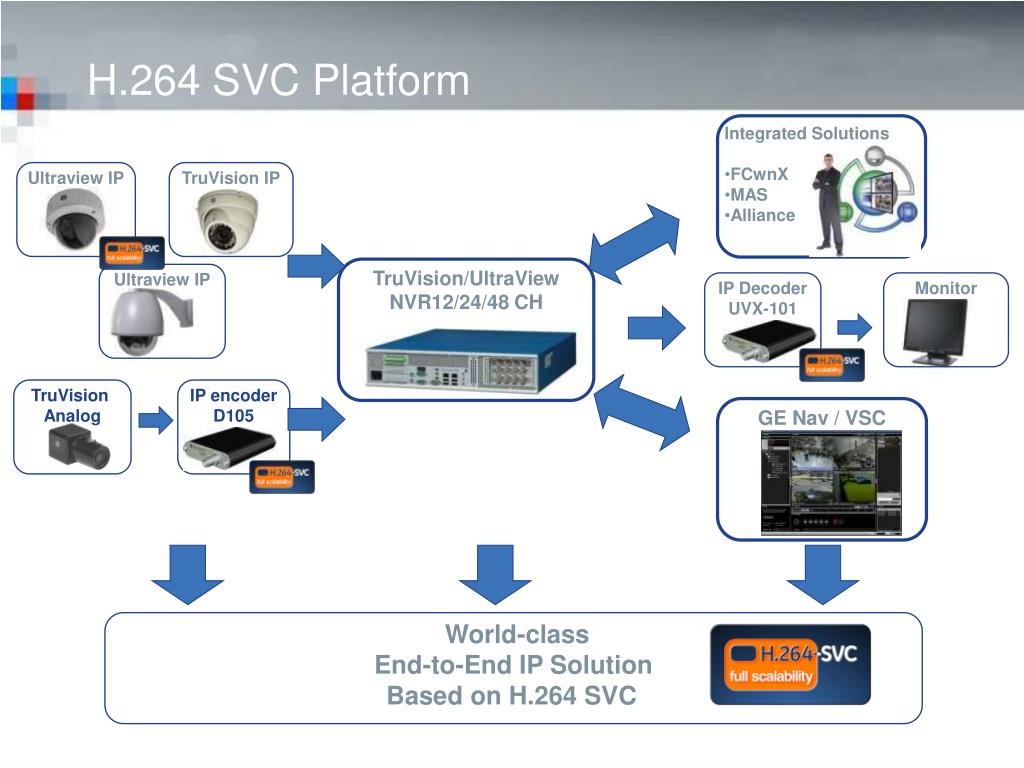

  43. H.264 SVC Platform • Integrated Solutions • FCwnX • MAS • Alliance Ultraview IP TruVision IP TruVision/UltraView NVR12/24/48 CH Ultraview IP IP Decoder UVX-101 Monitor TruVision Analog IP encoder D105 GE Nav / VSC World-class End-to-End IP Solution Based on H.264 SVC

  44. Gamme Fibre Optique Février 2011

  45. Transmission vidéo Transmission Vidéo seule Transmission Vidéo et Télémétrie Switchs Réseau VT1000AC • GE-DSG-244 : 24-Port Gigabit L2 Managed Switch • GE-DSSG-244-POE : 24-Port POE (220Watts jusqu’à 24 ports)Gigabit L2 Managed Stackable (16 units) Switch • VR/VT1900 Series • Supports CCTV + Telemetry • Transmitting RS232, RS422, • RS485 2 Wire & 4 Wire VT1001 • GE-DSGH-8 et GE-DSGH-5: Unmanaged industrial Ethernet switch (5/8-Port Gigabit, -40 to 75 Degree C operation temperature) GE-DSH-82 et GE-DSH-82-PoE: Managed Industrial Ethernet Switch (8 ports, 100/1000 ) VT1101M MC-4TX1FX et MC-4TX2FX:Unmanaged Industrial Ethernet Converter (4+ 1/2-Port 100FX, SC single-mode/multi-mode fiber optical interface, -10 to 60 Degree C operation temperature) GE-DSGH-8 et GE-DSGH-5: Unmanaged industrial Ethernet switch (5/8-Port Gigabit, -40 to 75 Degree C operation temperature)

  46. MERCI Des questions
