  1. Kαταχωρητες και Μετρητες(Registers και Counters) S0 F0 S1 F1 S2 F2…. Kαταχωρητες

  2. Καταχωρητες/Μετρητες • Περιεχουν n FFs • μεγιστος αριθμος καταστασεων; … • επομενη κατασταση οριζεται απο • σημα(τα) εισοδου • παρουσα κατασταση • συνδυασμος • τυπικα περιλαμβανουν CLEAR/RESET, CLOCK • Mετρητες παραγουν μια προκαθορισμενη σειρα καταστασεων • Εννοια ιεραρχιας (χρηση blocks)

  3. 4-bit Καταχωρητης (4ins/4outs) CLR’ Q3:0(t+1) 0 0 1 D3:0

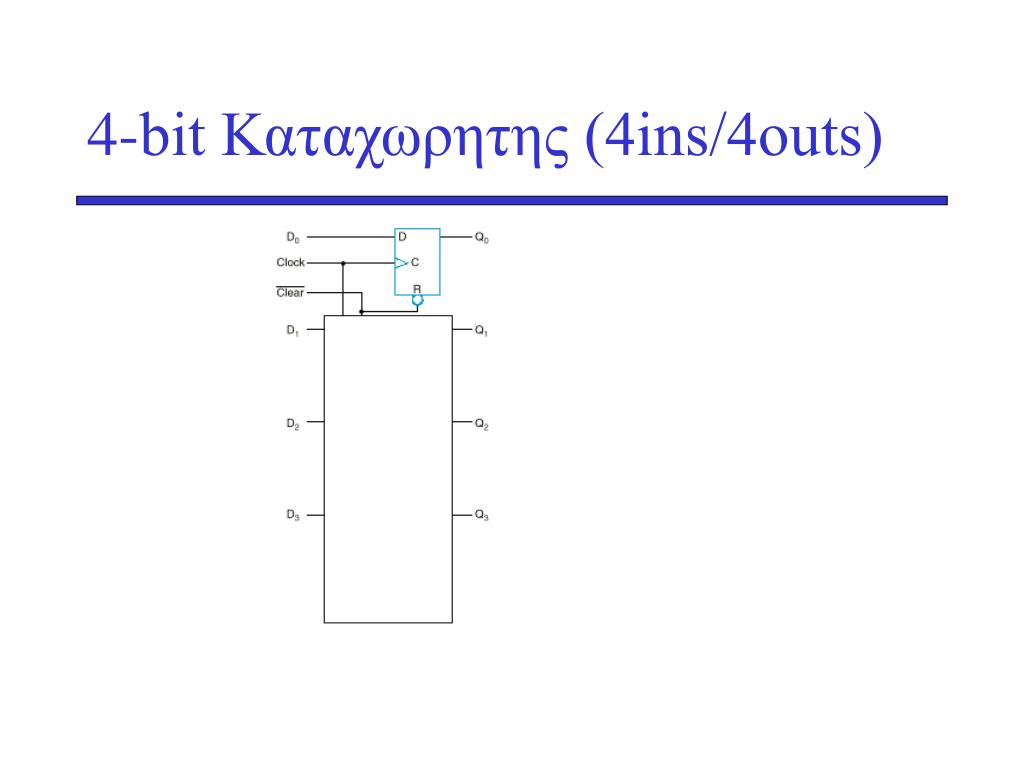

  4. 4-bit Καταχωρητης (4ins/4outs)

  5. 4-bit Καταχωρητης (4ins/4outs)

  6. Διατήρηση Προηγούμενης Κατάστασης CLR’ LD Q3:0(t+1) 0 X 0 1 0 Q3:0(t) 1 1 D3:0

  7. 4-bit Καταχωρητης (4ins/4outs) C CLK LOAD LΟΑD C 0 1 1 CLK

  8. Clock Gating για διατηρησης προηγουμενη κατασταση

  9. Clock Gating για διατηρησης προηγουμενη κατασταση CLOCK GATING -κακο στυλ σχεδιασμου -clock skew

  10. 4-bit Καταχωρητης με Διατηρηση Καταστασής (χωρίς cg)

  11. 4-bit Καταχωρητης με Διατηρηση Καταστασης (χωρις cg) ???? Α LΟΑD Α 0 1

  12. 4-bit Καταχωρητης με Διατηρηση Καταστασης (χωρις cg) ???? Α LΟΑD Α 0 Q0(t) 1 D0

  13. 4-bit Καταχωρητης με παραλληλη ενημερωση (οχι cg) Α LΟΑD Α 0 Q0(t) 1 D0

  14. 4-bit Καταχωρητης με παραλληλη ενημερωση (οχι cg)

  15. Παραληλλοί Καταχωρητές Α3:0 Q3:0 Load Clk 4-bit Clk Load A3:0 Q3:0 F 4 4 A A B C D D 2

  16. Παραληλλοί Καταχωρητές Α3:0 Q3:0 Load Clk 4-bit Clk Load A3:0 Q3:0 F 4 4 A A B C D D 2 3 3 3 4 4 A A A A A

  17. Διατήρηση Κατάστασης • Clock Gating • Πολυπλέκτη στην εισοδο καθε F/F

  18. Kαταχωρητες Oλισθησης(Shift Registers) Sin Sout Clk 4-bit Aρχική Κατάσταση 1011 Sin = 0 Τ1 0101 Τ2 0010 Τ3 0001

  19. Kαταχωρητες Oλισθησης(Shift Registers) Sin Sout Clk 4-bit Aρχική Κατάσταση 1011 Sin = 0 Τ1 0101 Τ2 0010 Τ3 0001

  20. Kαταχωρητες Oλισθησης(Shift Registers) Sin Sout Clk 4-bit Aρχική Κατάσταση 1011 Sin = 0 Τ1 0101 Τ2 0010 Τ3 0001

  21. Kαταχωρητες Oλισθησης(Shift Registers) Sin Sout Clk 4-bit Aρχική Κατάσταση 1011 Sin = 0 Τ1 0101 Τ2 0010 Τ3 0001

  22. Kαταχωρητες Oλισθησης(Shift Registers) • Kαταχωρητες που μετακινουν περιεχομενα αριστερα και/ή δεξια • Εξοδος ενος FF εισοδος σε αλλο FF

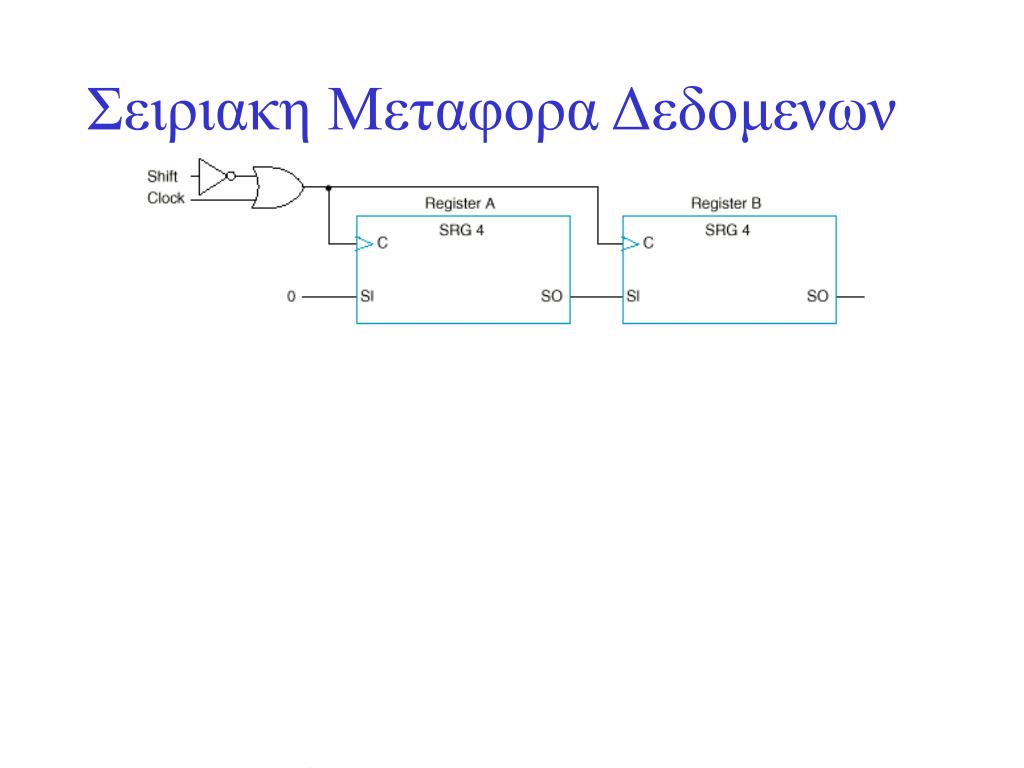

  23. Σειριακη Μεταφορα Δεδομενων

  24. Σειριακη Μεταφορα Δεδομενων

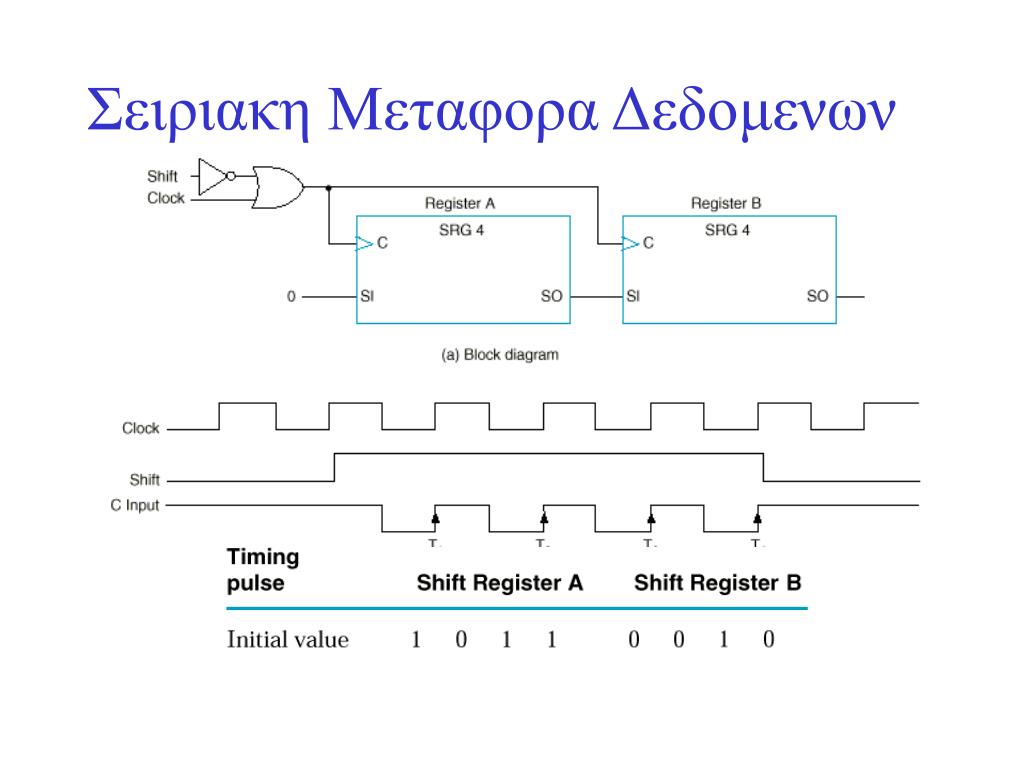

  25. Σειριακη Μεταφορα Δεδομενων

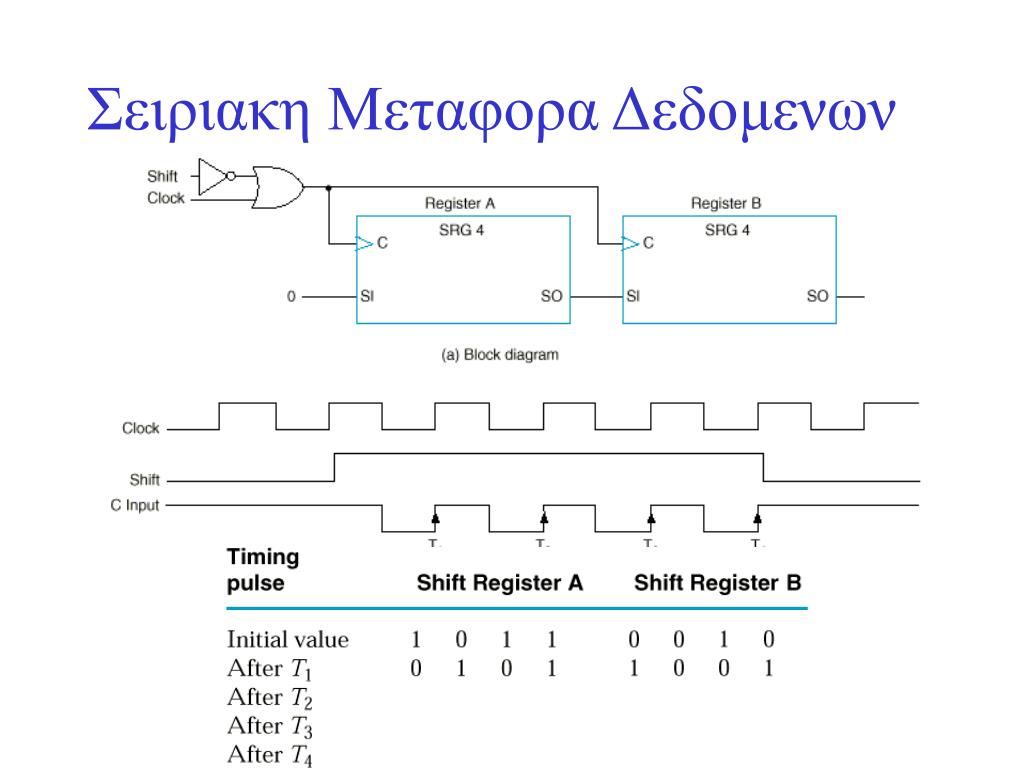

  26. Σειριακη Μεταφορα Δεδομενων

  27. Σειριακη Μεταφορα Δεδομενων

  28. Σειριακη vs Παραλληλη Επεξεργασια • Παράλληλη: πιο αποδοτικη(γρήγορη) • Σειριακή: πιο λιγα συρματα/λογικη (φτηνή)

  29. Παραδειγμα Προσθεση ΑριθμωνΔιαβαστε βιβλιο • Παραλληλη Λυση • Σειριακη Λυση • Συγκριση

  30. Σειριακη Προσθεση Αριθμων (με clock gating)

  31. Σειριακος Αλγοριθμος X+Y • Shift-in X στο Β • Clear καταχωρητη Α και Carry FF • Προσθεσε Β στο 0/Shiftin Y στο Β • μετακινα Χ στο Α • Β περιεχει το Υ • Προσθεση Α+Β • Ποσους κυκλους/βηματα; • Διαγραμμα καταστασεων/Υλοποιηση

  32. Shift Register με παραλληλη ενημερωση Α3:0Q3:0 Sin Shift Load Clk 4-bit

  33. Shift Register με παραλληλη ενημερωση

  34. Shift Register με παραλληλη ενημερωση

  35. Shift Register με παραλληλη ενημερωση

  36. Shift Register με παραλληλη ενημερωση

  37. Oλισθητης Δυο Κατευθυνσεων(Bidirectional Shifter) Α3:0Q3:0 S1:0 LeftSin RightSin Clk 4-bit

  38. Oλισθητης Δυο Κατευθυνσεων(Bidirectional Shifter) Qi-1 Qi ????? Di Qi+1

  39. Oλισθητης Δυο Κατευθυνσεων(Bidirectional Shifter)

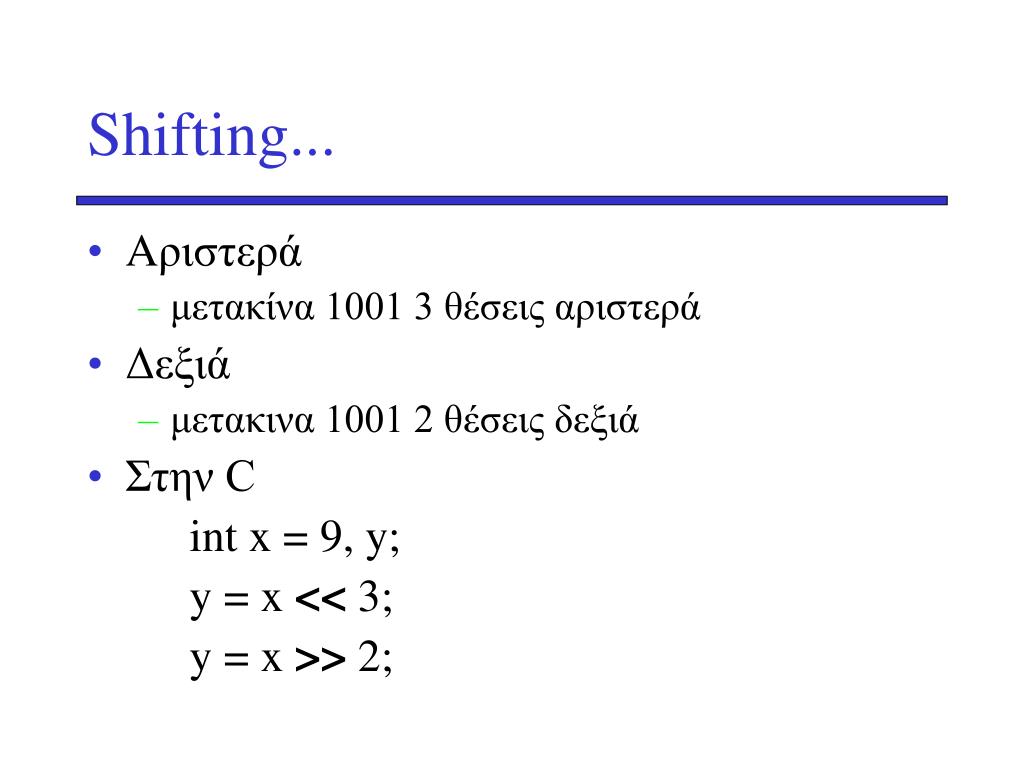

  40. Shifting... • Aριστερά • μετακίνα 1001 3 θέσεις αριστερά • Δεξιά • μετακινα 1001 2 θέσεις δεξιά • Στην C int x = 9, y; y = x << 3; y = x >> 2;

  41. Mετρητες (Counters) • Παιρνουν απο προκαθορισμενες καταστασεις οταν υπαρχει παλμος στην εισοδο • οχι απαραιτητα στην σειρα και ολες τιμες 0,1..2n-1 • Δεν εχουν σηματα εισοδου εκτος απο ρολοι • Ασυχρονοι • παλμοι εισοδου οχι μονο απο ρολοι (εξοδοι FF) • Mετρητες Ριπης (ripple counters) • Συγχρονοι • παλμοι εισοδου απο ρολοι • Δυαδικοι μετρητες

  42. Μετρητές Ριπής Clk Q0 Q1 Q2 Q3

  43. Μετρητες Ριπης (ripple counters) • Αρχικη Κατασταση 0000 • Εξοδος FFi εισοδος ρολογιου στο FFi+1 • Oλα JK εισόδοι στο 1 • Αρνητικη ακμη προκαλει αλλαγη • Ριπη(rippling) οταν εχουμε 111s • oχι ολες οι αλλαγες ταυτοχρονα • κρισιμο μονοπατι;;;;;; • συναρτηση αριθμου FF • ποσο γρηγορο το ρολοι;;;;

  44. Συχρονοι Μετρητες • Μεθοδολογια Σχεδιασμου Συχρονων Ακολουθιακων Κυκλωματων • για μικρους μετρητες (πρώτες αρχές) • ιεραρχια/κατανοηση για μεγαλους

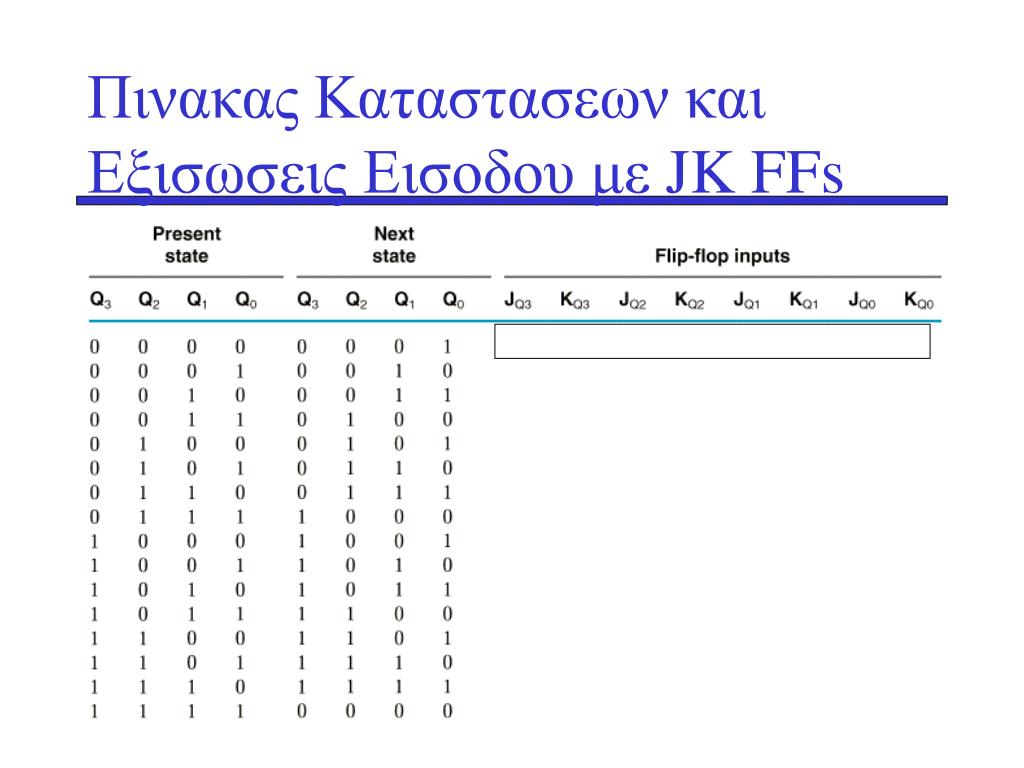

  45. Πινακας Καταστασεων και Εξισωσεις Εισοδου με JK FFs

  46. Πινακας Καταστασεων και Εξισωσεις Εισοδου με JK FFs

  47. Eξισωσεις • J0= 1 K0= 1 • J1= Q0 K1= Q0 • J2= Q0 Q1 K2= Q0 Q1 • J3= Q2Q0 Q1 K3= Q2Q0 Q1 • Kατανοηση: ενα FF αλλαζει οταν ολα τα προηγουμενα bits ειναι 1 • Ji= Ki=

  48. Συχρονος μετρητηςμε enable

  49. Συχρονος μετρητης με D FFs • Di=Qi(Q0Q1..Qi-1EN) Serial Gating Parallel Gating
