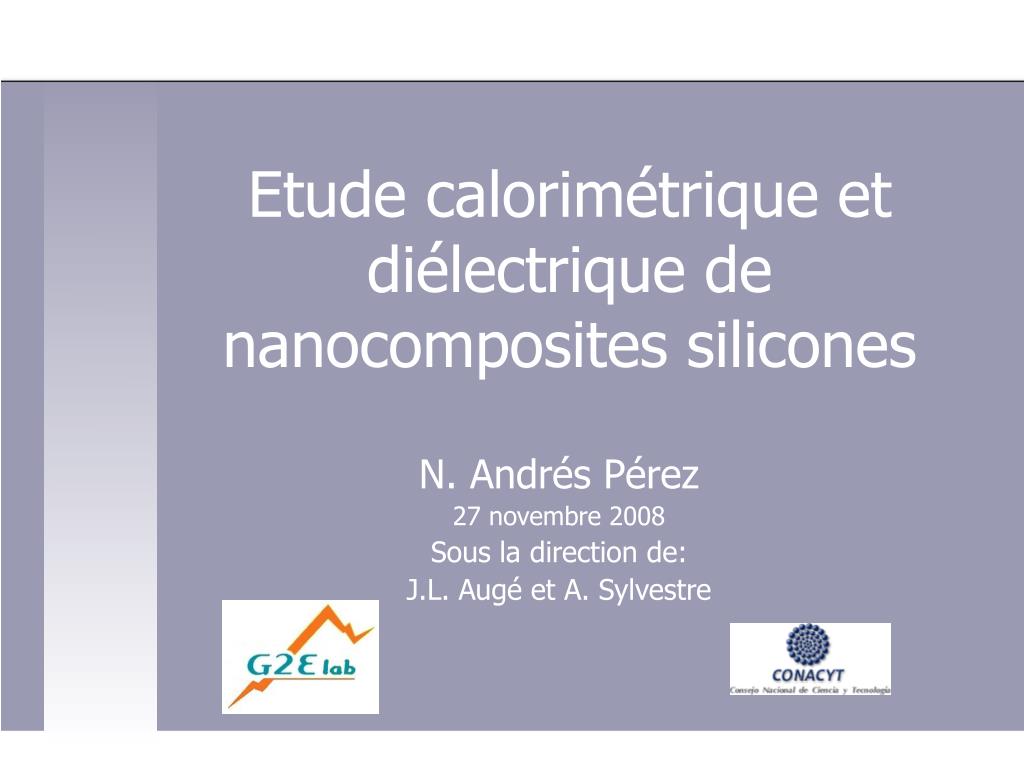

Etude calorimétrique et diélectrique de nanocomposites silicones. Inicio. N. Andrés Pérez 27 novembre 2008 Sous la direction de: J.L. Augé et A. Sylvestre. Sommaire. Contexte Problématique Elaboration des échantillons Résultats / discussion Rappel transitions thermiques

anne-sharpe
Télécharger la présentation

Inicio

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Etude calorimétrique et diélectrique de nanocomposites silicones Inicio N. Andrés Pérez 27 novembre 2008 Sous la direction de: J.L. Augé et A. Sylvestre

  2. Sommaire • Contexte • Problématique • Elaboration des échantillons • Résultats / discussion • Rappel transitions thermiques • Calorimétrie Différentielle à Balayage (DSC) • Spectroscopie Diélectrique • Conclusions / perspectives

  3. Objectif de notre étude: Renfort micrométrique Renfort nanométrique Impact sur les pptés du nanocomposite Contexte (1) • Intérêt des élastomères silicones pour l’isolation électrique HT: • Propriétés: • Diélectriques • Hydrophobes • Environnementales (résistance UV) • Stabilité thermique [-80°C; 250°C] • Mécaniques  renfort (composite*) polymère composite = Matrice polymère + renfort (charges micrométriques) Isolateur MT (Dowcorning)

  4. Contexte (2) • Qu’est-ce qu’un polymère nanocomposite? • Polymère composite dont: • taux charge < 10% • taille de charges: au moins une dimension<100nm • 1D nanométrique = nanofeuillet • 2D nanométrique = nanotube/fils • 3D nanométrique = nanoparticule Nanoparticules de silice J. B. Gordon , Nanofluids; http ://web.mit.edu/nnf) Nanofils d’oxides de zinc Z. Chen et al., J. of crystal Growth, 265:482–486, 2004.

  5. Contexte (3) • Faible taux de renfort •  modification des propriétés: • mécaniques, • diélectriques, • stabilité thermique, • dégradation en surface,… Comparaison: conductivité polyimide (PI) et nanocomposites PI/SiO2 Y. Cao et al., IEEE TDEI,11(5), 2004 Évolution du module d’élasticité Nylon 6 J. B. Gordon , Nanofluids;http ://web.mit.edu/nnf)

  6. Problématique • Dispersion non homogène des charges • agglomération • percolation • reproductibilité • Lois physiques domaines micro • et macro ne sont plus applicables. • Effets d’interface dominants: • grande surface spécifique • particule/polymère • particule/particule Nanocomposite PA6 (5% SiOx 17;80nm) E. Reynaud et al., Polymer,2001, 42 Schéma: morphologie de nanocomposites. N.D. Alberola et al.,Polymer composites, April 2001, 22(2).

  7. Propriétés physiques étudiées • Dérive et corrélation des propriétés: • Transitions thermiques • Relaxations diélectriques, conductivité électrique Calorimétrie Différentielle à BalayageDifferential ScanningCalorimetry Spectroscopie Diélectrique DielectricSpectroscopy

  8. Elaboration des échantillons • Matrice PDMS 1h à 150°C (sous vide) • Mélange matrice/réticulant (10min) • Moulage • Dégazage 20min • Pressage 24h (Tamb) • Matrice et nanoparticules 1h à 150°C (sous vide) • Mélange matrice/nanoparticules (1h) • Mélange réticulant (10min) • Moulage, dégazage 20min • Pressage 24h (Tamb)

  9. Scenarii: Morphologie finale • µparticule de silice dans LSR • Distribution homogène (faible taux charge) • Agrégation de nanoparticules (taux élevé) • Image TEM nanoparticules

  10. Semi-cristallin Amorphe caoutchoutique mobilité moléculaire élevée Vitreux Rappel: Transitions thermiques refroidissement lent Cristallisation Tc refroidissement rapide

  11. Amorphe vitreux Amorphe caoutchoutique Transition Vitreuse Tg Cristallisation Froide Tcc<Tc Fusion Tm Rappel: Transitions thermiques réchauffement Perkin Elmer DSC 7 Vitesse chauffe max:500°C/min, Plage température: –170°C; 725°C. Sensibilité: 0,002mW.

  12. DSC: Effet du taux de nanoparticules 10°C/min -100°C/min Pour le LSR Tg =-127°C ,Tcc=-101°C, Tm=-46°C Avec ajout des charges: Tg reste inchangée Tccaugmente NC(1,3,5) Tcc diminue pourNC10 Tm reste inchangée

  13. Cristallisation pendant le refroidissement LSR cristallise à -76,5 °C Avec l’ajout des charge: Tc(NC)<Tc(LSR) NC1, NC3 :Tc -87°C NC5, NC10 :Tc [-84, -82]°C Amplitude du pic: LSR > NC Largeur du pic LSR < NC

  14. Cristallisation isotherme 1% nano 0% nano LSR cristallise à -70 °C en 84s NC1 cristallise à –79°C en 230s

  15. Conclusions sur l’étude calorimétrique • Avec l’ajout des nanoparticules: • Tg reste inchangée • Tcc: • Augmente NC(1 à 5%) • Diminue pour NC10 • Tm reste inchangée • Tc (isotherme) diminue de 9°C pour NC1 • Hypothèses avancées: • Modification du processus de cristallisation: • Nanoparticules = centres de germination. • Les nanoparticules réduisent la mobilité moléculaire et de ce fait une réduction de la croissance des germes (1 à 5% nano) • Comportement microcomposite (10% nano)

  16. Dispositif expérimental • Spectromètre • [0,01 Ω ;1014 Ω] • [3μHz ; 10MHz] • Linkam • [-130 °C ; 200°C] • Echantillons • Électrodes en or (évaporé)

  17. Propriétés diélectriques du LSR (1kHz) • Par spectroscopie diélectrique: • Tα=-122°C • Tα2=-109°C • Tcc=-102°C • Tm=-46°C • Transitions thermiques identifiées par DSC: • Tg=-127°C • Tcc=-101°C • Tm=-46°C • Remarque: pas d’équivalent en DSC de Tα2 0% nano

  18. Hypothèses pic α2 • 1: Deuxième transition vitreuse? • 2: Relaxation PDMS contraint zones cristallines? • 3: Processus de cristallisation (nullement lié à mécanisme de relaxation)?

  19. Hypothèse 1 • Nanocomposites étudiés • Pas d’agent de couplage (adsorption non assurée) • Chaînes libres pas éliminées • Adsorption (encombrement, confinement) • Faibles interactions polymère/nanoparticule Tsagaropoulos et Eisenberg, Macromolecules, Vol. 28, 1995

  20. Hypothèse 2 • PDMS / Silica (50 vol%) • 3 relaxations • (1) α relaxation pic (-120°C) • Relaxation PDMS (bulk) • (2) et (3) relaxations des chaînes adjacentes à surface SiO2 • Kirst et al, Macromolecules, 26 (5), 1993. Modèle multicouche

  21. Kao, Dielectric phenomena in solids, Elsevier academic press 2004 Hypothèse 3 • Conclusion: • Pic α2 = effet combiné de: • diminution du facteur de pertes avec T • “saut” ε’ lors de Tcc • Nullement lié à un processus de relaxation diélectrique

  22. Effet des nanoparticules sur la réponse diélectrique • A basse T on retrouve le comportement du LSR • A haute température une autre relaxation semble apparaître

  23. Etude à haute température Relaxation MWS = probablement associé à de l’adsorption d’eau en surface des nanoparticules. Résultats à confirmer. MWS= relaxation Maxwell-Wagner-Sillars

  24. Effets des nano sur la conductivité électrique • À taux de charge égal: • Diminution de la conductivité lorsque les charges ont une taille nano • Avec l’augmentation du taux de charge: • La conductivité diminue pour les nano et augmente pour les micro

  25. Conclusions and Perspectives • Ajout des nanoparticules • Pas d’impact sur la transition vitreuseni sur Tm • Plage de Température d’utilisation non modifiée • Effet significatif sur la température de cristallisation. • réduction de la croissance des germes. • Diminution de la conductivité. • Propriétés isolantes accrues • Perspectives: • Étudier l’impact de nanoparticules: • tailles différentes • de nature différente de particules • Étude morphologique (dispersion homogène)

  26. Liquid Silicone Rubber (LSR) + nano

  27. Image MEB du LSR électrons retro-diffusés

  28. Image MEB d’un NC5

  29. Scenarii cristallisation PDMS/LSR

  30. Effet de taille et type des nanoparticules nanocharges de taille différente: Tg reste inchangée Tccsimilaire LRS, 3μm et 80nm Tcc augmente pour 15nm Tm reste inchangée nanocharges de type différent: Tg, Tcc et Tm similaire pour SiOx 15nm et ZnO 20nm

  31. Zoom Tg

  32. Zoom Tcc

  33. Zoom Tm

  34. Etudes systèmes PDMS/silice • • Tg indépendante: • – poids moléculaire • – vitesse de refroidissement • – réticulation de la matrice polymère • – taux de charge • • Tcc modifiée par tous ces facteurs: cristallisation pendant le refroidissement. • • Tm directement lié à la cristallisation suivie pendant: • - refroidissement • - réchauffement Aranguren, Polymer, Vol. 39 (20) 1998, 4897-4903

  35. Analyse d’Avrami Tcc Tc
