  1. Sistema Automático de Localización Vehicular via Celular GPS - GSM/GPRS Instructor: Ismael Aguilar Robles ihaguilar@syscom.com.mx Capacitacion 2007

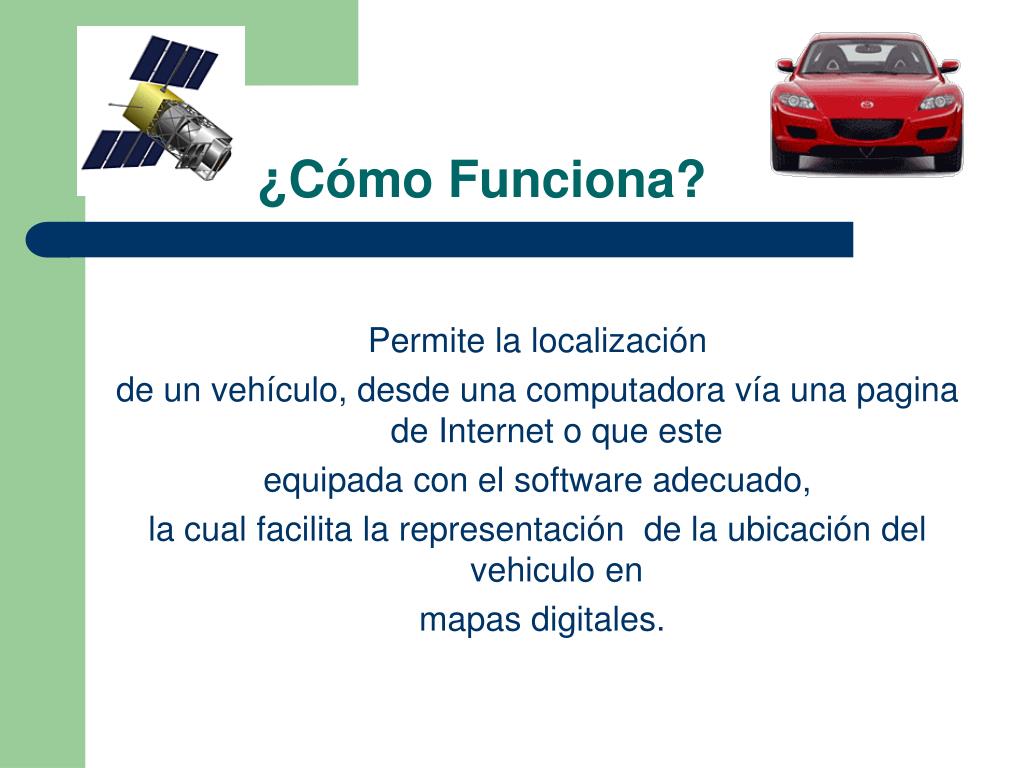

  2. ¿Cómo Funciona? Permite la localización de un vehículo, desde una computadora vía una pagina de Internet o que este equipada con el software adecuado, la cual facilita la representación de la ubicación del vehiculo en mapas digitales.

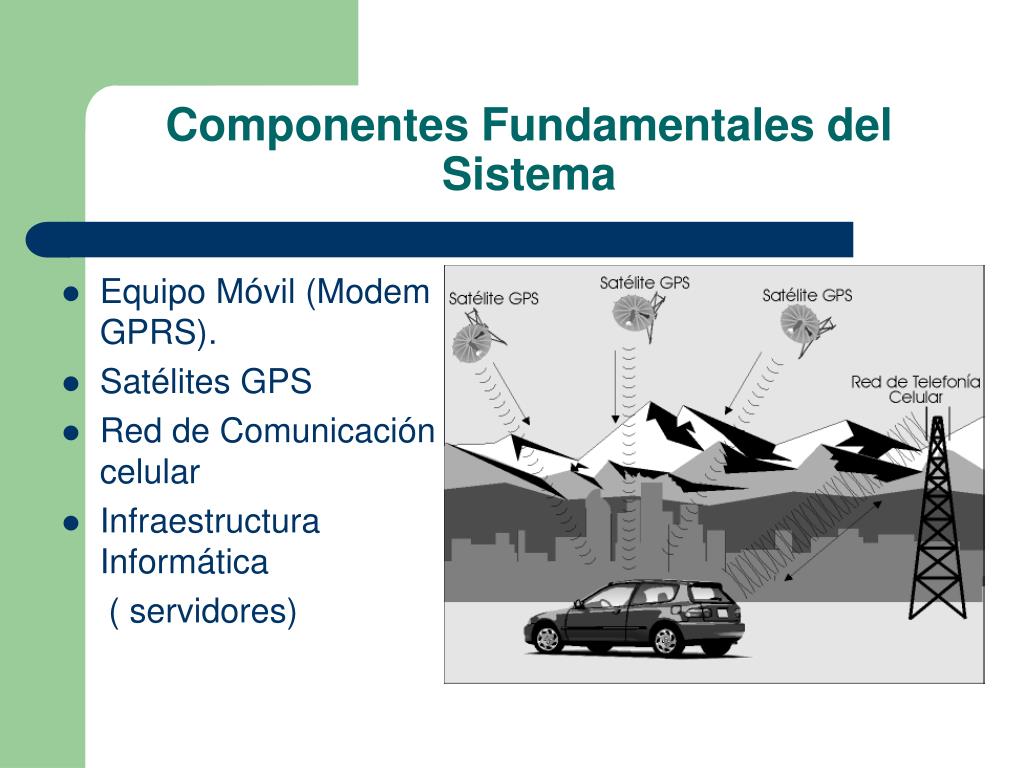

  3. Componentes Fundamentales del Sistema • Equipo Móvil (Modem GPRS). • Satélites GPS • Red de Comunicación celular • Infraestructura Informática ( servidores)

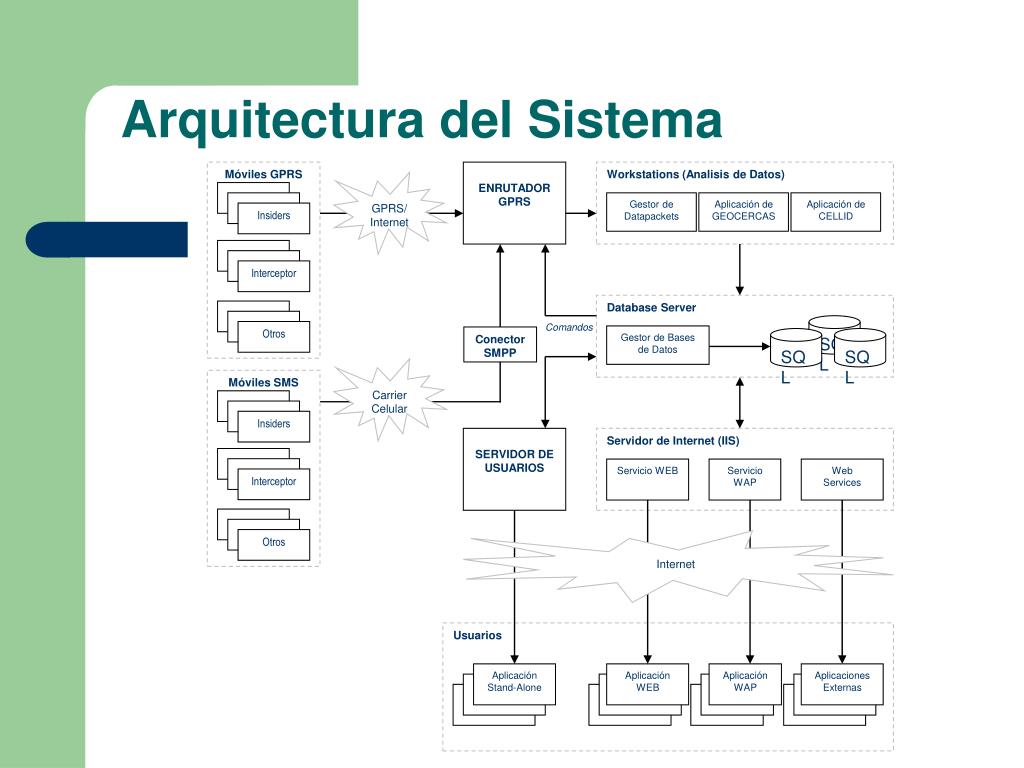

  4. Workstations (Analisis de Datos) Gestor de Datapackets Aplicación de GEOCERCAS Aplicación de CELLID Móviles GPRS ENRUTADOR GPRS GPRS/ Internet Database Server Insiders SQL Gestor de Bases de Datos SQL SQL Interceptor Comandos Otros Conector SMPP Carrier Celular Móviles SMS SERVIDOR DE USUARIOS Servidor de Internet (IIS) Insiders Servicio WEB Servicio WAP Web Services Interceptor Internet Usuarios Otros Aplicación Stand-Alone Aplicación WEB Aplicación WAP Aplicaciones Externas Arquitectura del Sistema

  5. Móviles Se refiere a los distintos equipos de rastreo que soporta un Sistema: • Para Vehículos • Para Mercancías • Para Localización y Mensajes

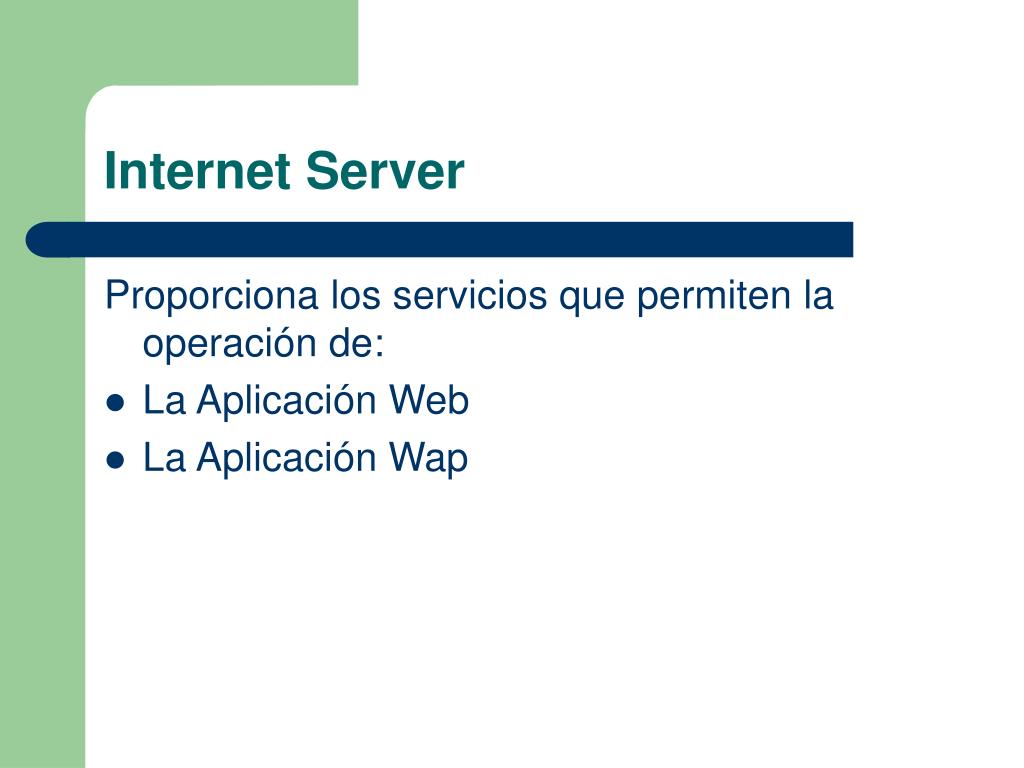

  6. Internet Server Proporciona los servicios que permiten la operación de: • La Aplicación Web • La Aplicación Wap

  7. Servidor de Usuarios • Da acceso a la Plataforma a las aplicaciones Stand-Alone( Software monitoreo) • Ofrece un acceso restringido y validado • Recibe comandos para los móviles • Envía paquetes de datos de los móviles

  8. Equipos Móviles GSM • Interceptor .- INT1000 • Insider.-IG2 • Evolution.- TT8540K

  9. INTERCEPTOR Características • Receptor GPS • Operación GPRS y SMS • 3 Entradas Digitales • 5 Salidas Digitales • 118 Eventos en Memoria • 10 Geocercas con Acciones Desencadenadas • Costo Reducido • Gabinete Muy Compacto

  10. INTERCEPTOR Funcionalidades • Botones de Asistencia con Prioridades Distintivas • Activación y desactivación remota de: • Seguros Eléctricos • Luces auxiliares • Sirena. • Paro de Motor • Bloqueo de Ignición • Registro Histórico fuera del área de servicio GPRS • Reportes Automáticos por Tiempo, Distancia, Velocidad, etc. • GeoCercas ( zonas que se pueden crear para que le movil avise cuando entra o sale de esta zona) • Puerto de Comunicaciones para Accesorios.

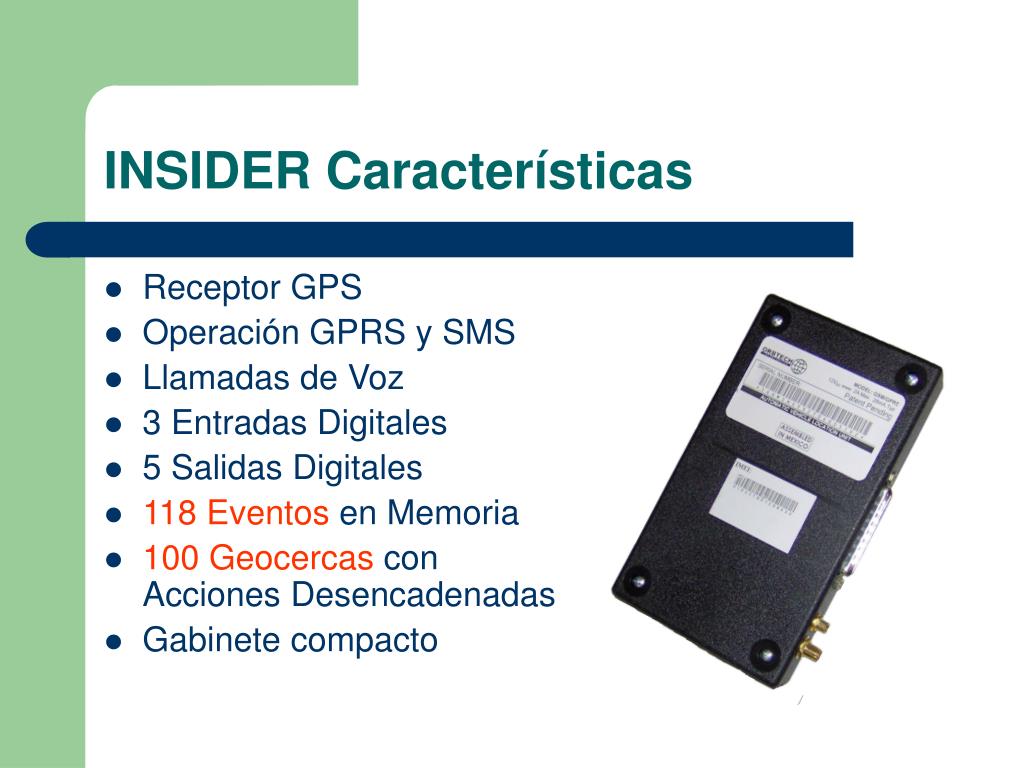

  11. INSIDER Características • Receptor GPS • Operación GPRS y SMS • Llamadas de Voz • 3 Entradas Digitales • 5 Salidas Digitales • 118 Eventos en Memoria • 100 Geocercas con Acciones Desencadenadas • Gabinete compacto

  12. INSIDER Funcionalidades • Botones de Asistencia con Prioridades Distintivas • Activación y desactivación remota de: • Seguros Eléctricos • Luces auxiliares • Sirena. • Paro de Motor • Bloqueo de Ignición • Registro Histórico fuera del área de servicio GPRS • Reportes Automáticos por Tiempo, Distancia, Velocidad, etc. • GeoCercas por Firmware con eventos desencadenados • Puerto de Comunicaciones para Accesorios • Supervisión de Rutas e Itinerarios

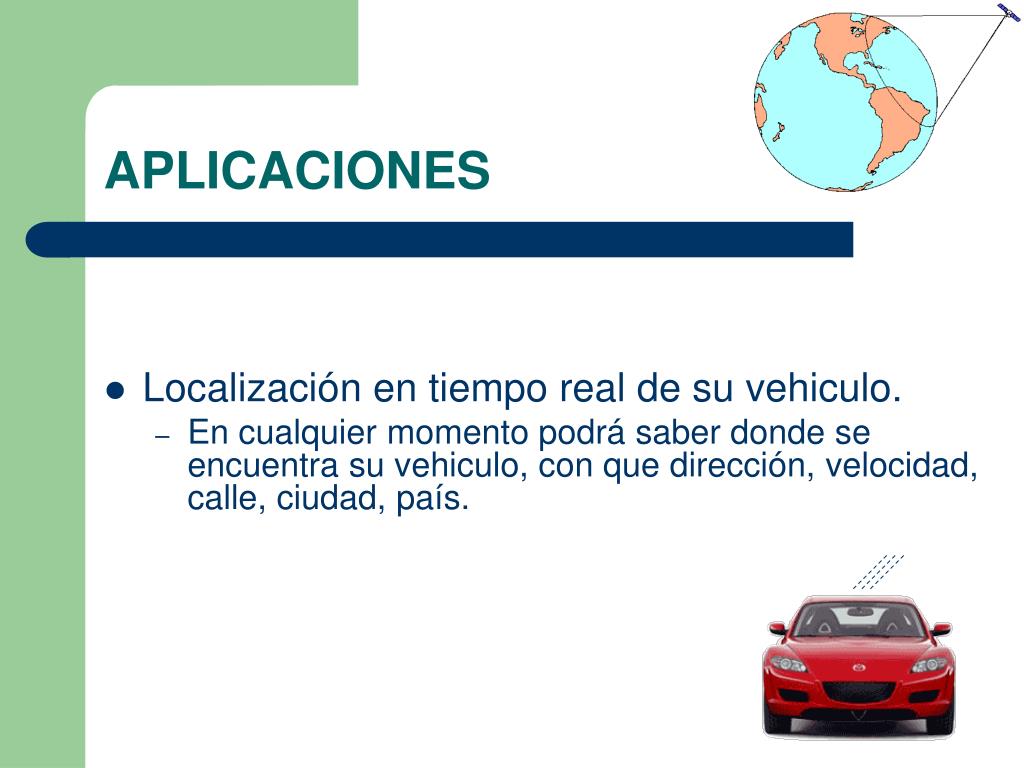

  13. APLICACIONES • Localización en tiempo real de su vehiculo. • En cualquier momento podrá saber donde se encuentra su vehiculo, con que dirección, velocidad, calle, ciudad, país.

  14. APLICACIONES • Alertas desde la unidad en caso de alguna emergencia, para cualquier eventualidad en el trayecto de su unidad. • Soporte • Ayuda • Pánico

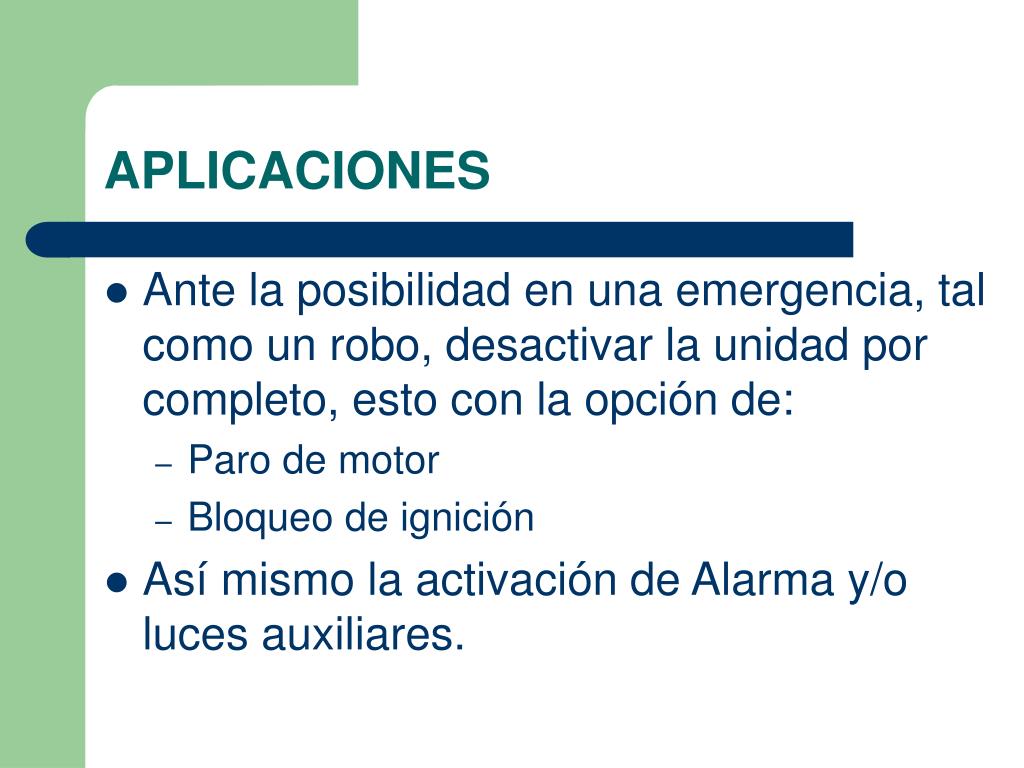

  15. APLICACIONES • Ante la posibilidad en una emergencia, tal como un robo, desactivar la unidad por completo, esto con la opción de: • Paro de motor • Bloqueo de ignición • Así mismo la activación de Alarma y/o luces auxiliares.

  16. APLICACIONES • En caso de olvido, puede habilitar los seguros de sus puertas desde su Xtrak o cualquier PC con acceso a Internet.

  17. APLICACIONES • Dándole un mejor control de rutas. • Con la opción de Geocercas (grupo de zonas geográficas), mantendrá sus unidades dentro de una área geográfica establecida, si en dado caso la unidad sale de ella, recibirá alertas inmediatas en su Xtrak, vía correo, o directamente a su teléfono móvil.

  18. SOFTWARE • Sistema de localización XTRAK • Aplicación WEB • Aplicación WAP

  19. Sistema XtraK se instala en una computadora que funciona bajo el sistema operativo Windows, para operación como cliente del sistema de localización, funciona solamente con el Interceptor o el Insider. está integrado por lo siguiente:

  20. Sistema Información cartográfica en múltiples niveles: • Carreteras • División Política • Poblaciones • Calles • Etc.

  21. Sistema Permite interactuar con el mapa con funciones de: • Acercamiento • Alejamiento • Búsquedas • Impresión del mapa • Sitios de interés • Etc. 1 4 3 5

  22. Aplicación WEB Operación por medio de una aplicación Web, desde la cual es posible realizar • Consultas Históricas • Localización Instantánea en línea • Activación de comando y salidas • Visualización de diferentes mapas • Módulo de Alertas en tiempo real

  23. Aplicación WEB Plantilla de operación WEB Mapa en linea

  24. Aplicación WAP Ideal para localización de móviles desde un teléfono celular GSM que cuente con el servicio WAP : • Disposición del servicio de localización • Control de sus unidades en cualquier parte • Envió de comandos • Posicionamiento • Texto a detalle de la ubicación (Calle, ciudad, estado, velocidad, rumbo) • Inmovilizacion • Restablecmiento de unidades • Informacion estadistica • Notificacion de alertas

  25. ALGUNA PREGUNTA ???
