  1. RAPIDPROTOTYPING Prof. Gino Dini – Università di Pisa

  2. Stereolithography (SL)

  3. Macchina SL 3D System SLA 7000 Laser: He-Cd Lunghezza d’onda: 0,325 mm Potenza: 800 mW Spessore minimo: 0,025 mm Volume vasca: 253 litri Volume di lavoro: 500 x 500 x 600 mm Velocità scansione: fino a 9,52 m/s Diametro spot: da 0,23 a 0,84 mm

  4. Fotopolimero liquido 3D System AccuDur 100 Apparenza: ambrato trasparente Densità a 25°C: 1,1 g/cm3 Viscosità a 30°C: 0,485 MPa s Profondità di penetrazione: 0,127 mm Energia critica: 13,2 mJ/cm2 Resistenza a trazione: 50 Mpa Modulo di elasticità: 2280 MPa

  5. Oggetto realizzato con tecnica SL

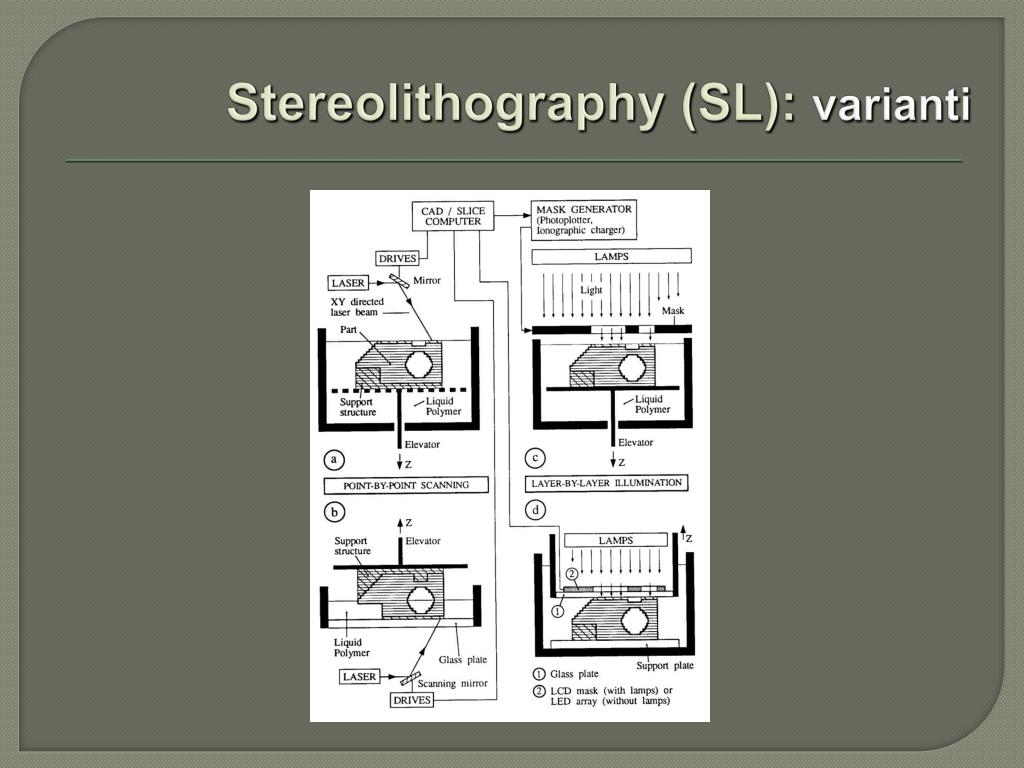

  6. Stereolithography (SL): varianti

  7. Solid Ground Curing (SGC)

  8. Selective Laser Sintering (SLS)

  9. Oggetto realizzato con tecnica SLS

  10. Macchina SLS DTM Sinterstation 2500

  11. Macchina SLS DTM Sinterstation 2500 Volume di lavoro: 380 x 330 x 460 mm Laser: CO2 Potenza: 50 / 100 W Spot: 0,42 mm Velocità di scansione: 5.000 mm/sec Precisione di posizionamento: 0,05 mm Spessore layer: 0,1 mm

  12. Rapid Tooling con tecnica SLS

  13. Rapid Tooling con tecnica SLS

  14. Fused Deposition Modelling (FDM)

  15. Macchina FDM Stratasys FDM 3000 Materiali impiegabili: ABS, elastomeri, cera Spessore layer: da 0,18 a 0,36 mm Dimensioni massime oggetto: 254 x 254 x 406 mm Precisione ottenibile: ± 0,12 mm

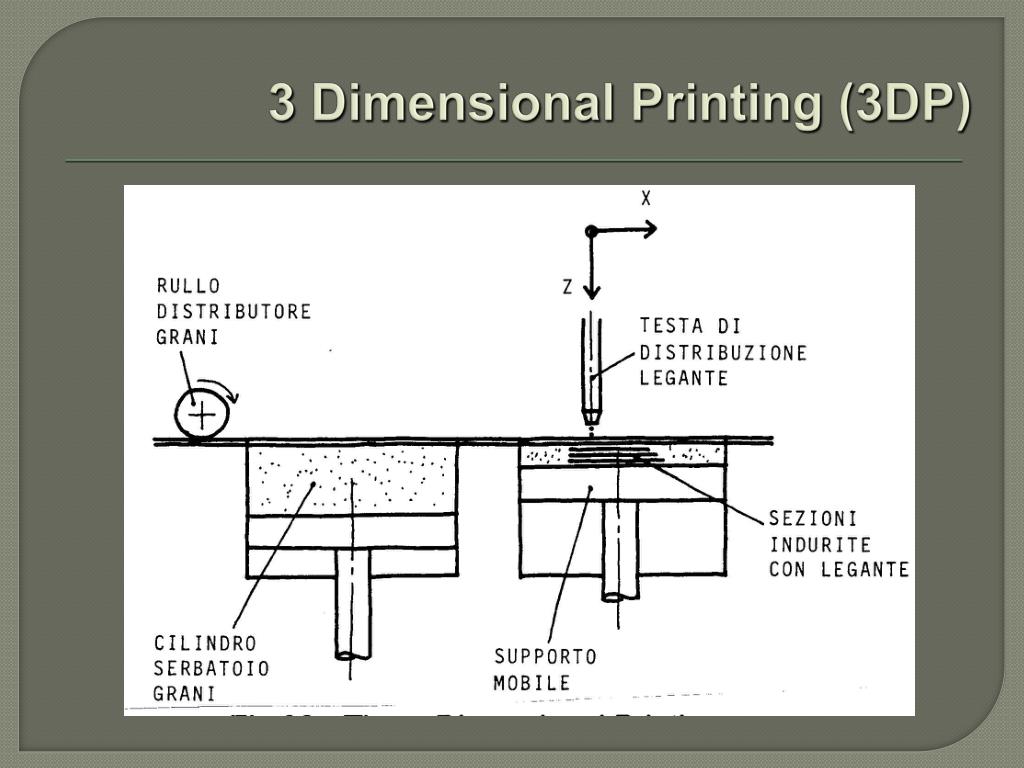

  16. 3 Dimensional Printing (3DP)

  17. Macchina 3DP Zcorp Zprinter 310

  18. LaminatedObject Manufacturing (LOM)

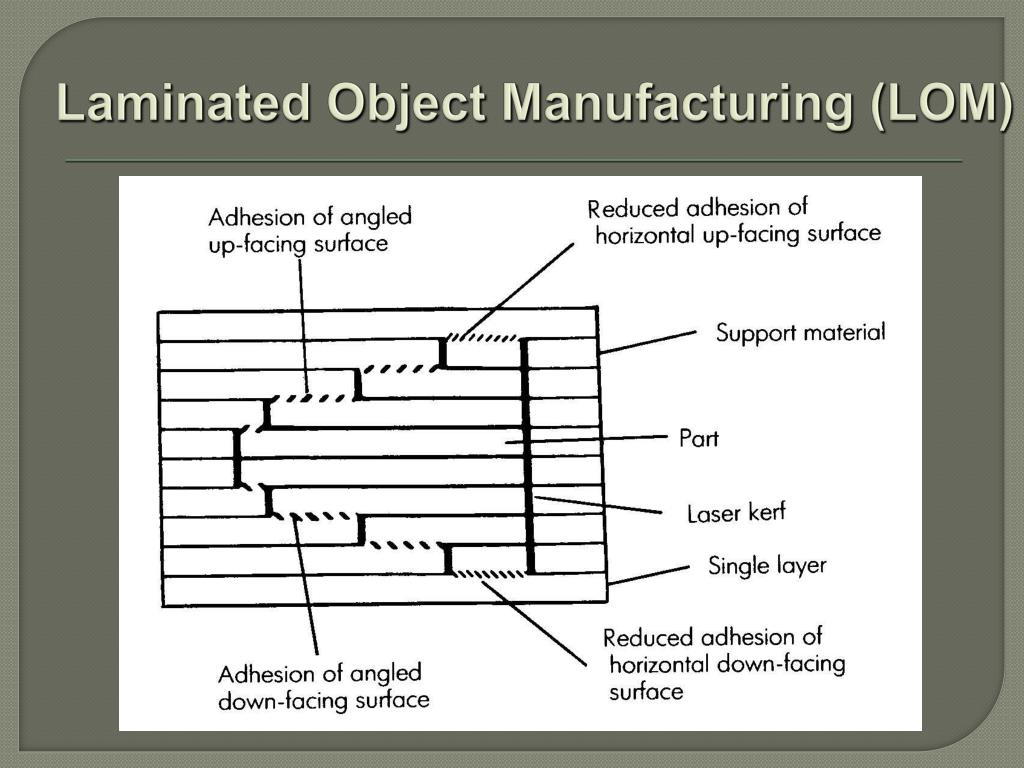

  19. Laminated Object Manufacturing (LOM)

  20. Oggetto realizzato con tecnica LOM

  21. Macchina LOM Helisys LOM 2030 E Laser: CO2 Spessore carta: 0,1 mm Potenza: 50 W Area di lavoro: 800 x 550 x 500 mm
