  1. Robust Segmentation of Overlapping Cells inHistopathology Specimens Using Parallel SeedDetection and Repulsive Level Set 作者：XinQi*ets 出處：IEEE TRANSACTIONS ON BIOMEDICAL ENGINEERING

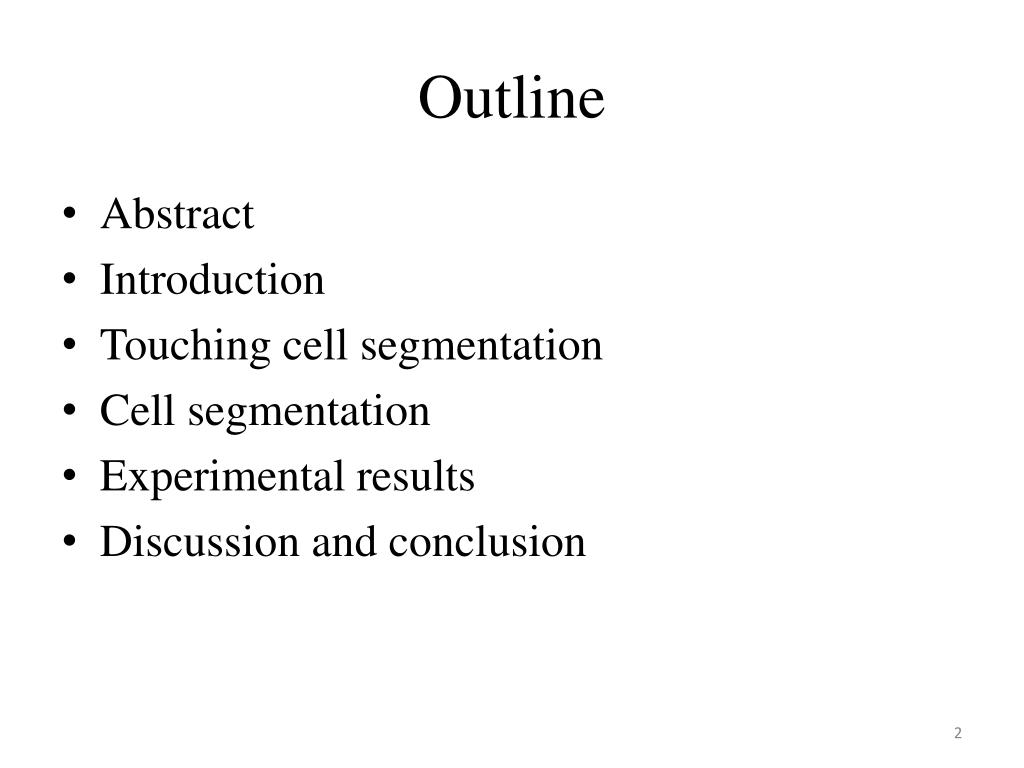

  2. Outline • Abstract • Introduction • Touching cell segmentation • Cell segmentation • Experimental results • Discussion and conclusion

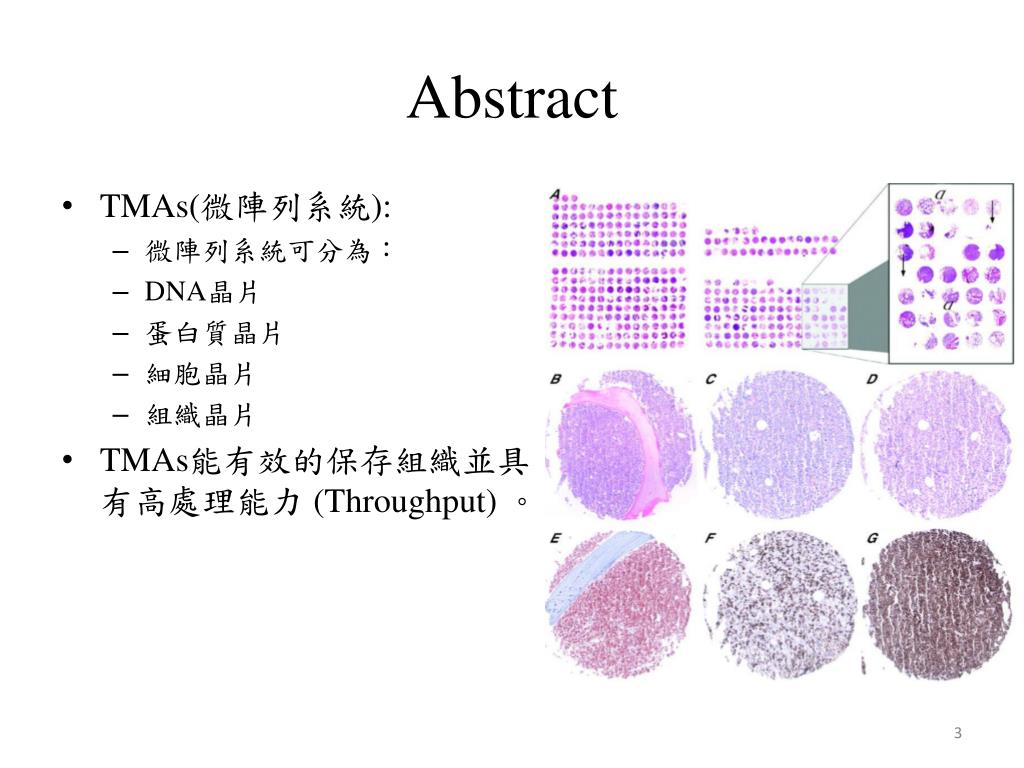

  3. Abstract • TMAs(微陣列系統): • 微陣列系統可分為： • DNA晶片 • 蛋白質晶片 • 細胞晶片 • 組織晶片 • TMAs能有效的保存組織並具有高處理能力(Throughput) 。

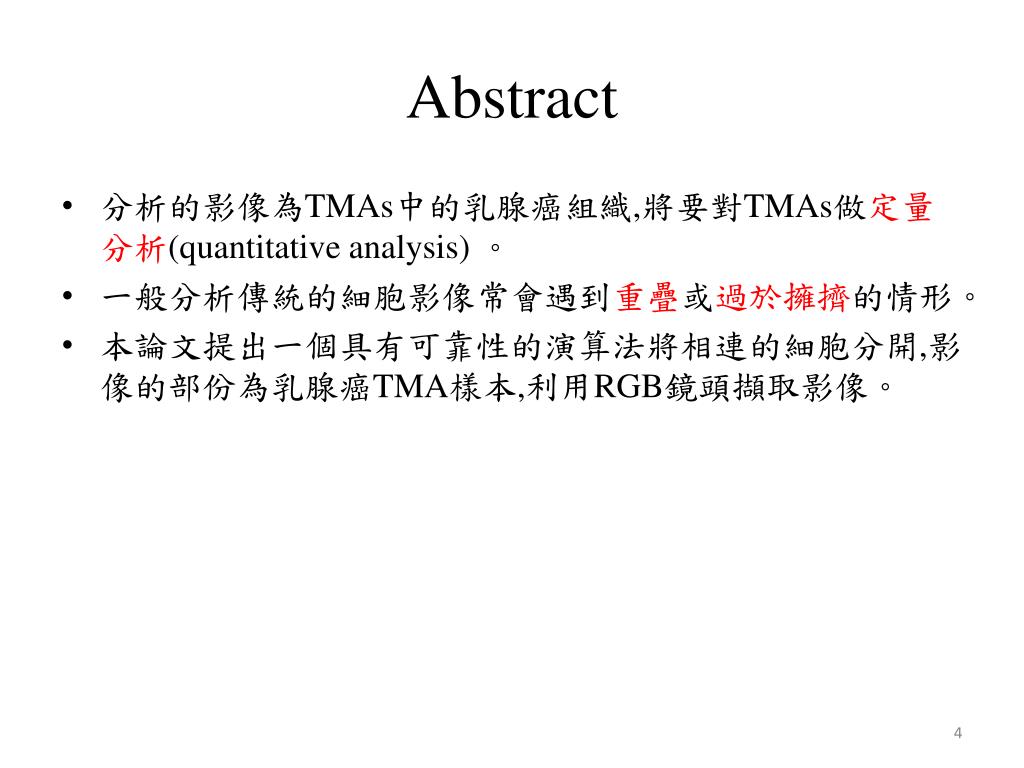

  4. Abstract • 分析的影像為TMAs中的乳腺癌組織,將要對TMAs做定量分析(quantitative analysis) 。 • 一般分析傳統的細胞影像常會遇到重疊或過於擁擠的情形。 • 本論文提出一個具有可靠性的演算法將相連的細胞分開,影像的部份為乳腺癌TMA樣本,利用RGB鏡頭擷取影像。

  5. Abstract • 此演算法主要可分成兩個步驟: • 第一：使用單路徑表決(single-path voting)與群集的平均偏移(mean-shift clustering)對物件中心定位。 • 第二：以交互模式 (interactive model)與Level set的演算法,得到每一個細胞的輪廓。 • 在實驗部份,使用了234組,超過2200個細胞進行密集細胞的分割實驗。

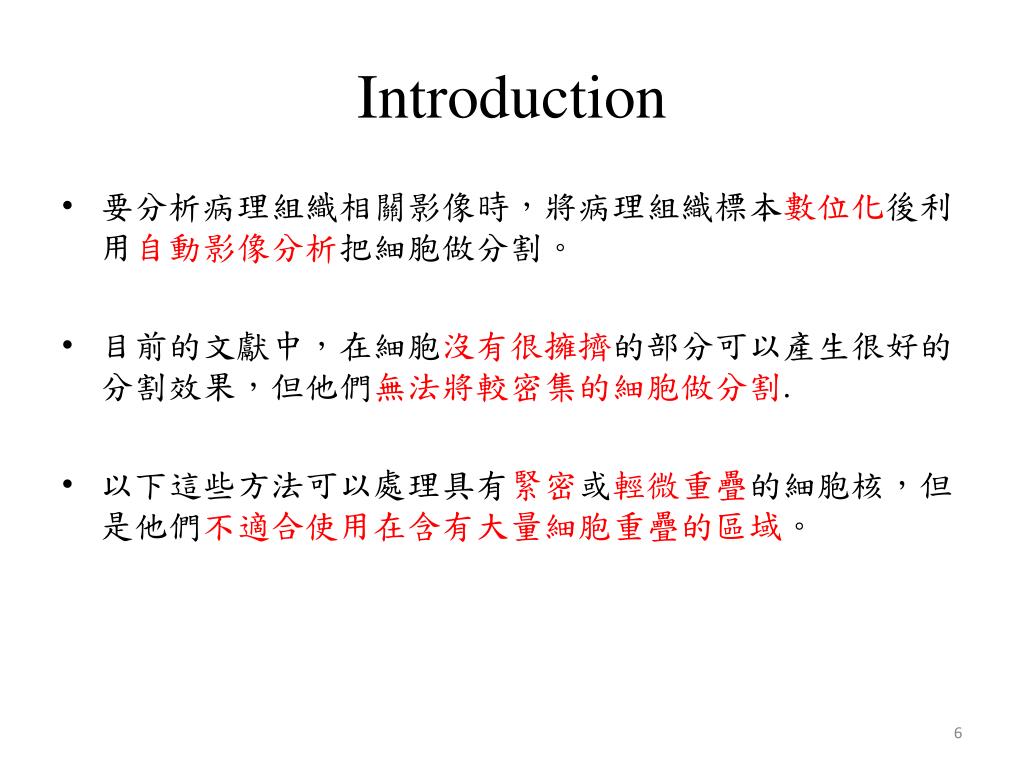

  6. Introduction • 要分析病理組織相關影像時，將病理組織標本數位化後利用自動影像分析把細胞做分割。 • 目前的文獻中，在細胞沒有很擁擠的部分可以產生很好的分割效果，但他們無法將較密集的細胞做分割. • 以下這些方法可以處理具有緊密或輕微重疊的細胞核，但是他們不適合使用在含有大量細胞重疊的區域。

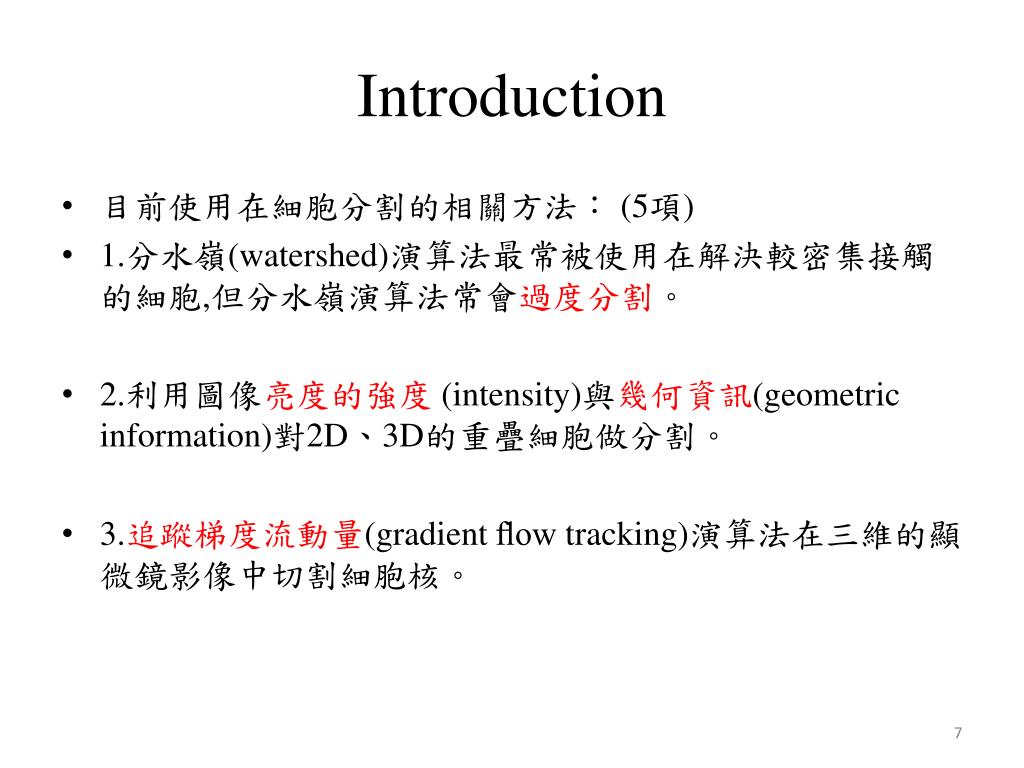

  7. Introduction • 目前使用在細胞分割的相關方法： (5項) • 1.分水嶺(watershed)演算法最常被使用在解決較密集接觸的細胞,但分水嶺演算法常會過度分割。 • 2.利用圖像亮度的強度(intensity)與幾何資訊(geometric information)對2D、3D的重疊細胞做分割。 • 3.追蹤梯度流動量(gradient flow tracking)演算法在三維的顯微鏡影像中切割細胞核。

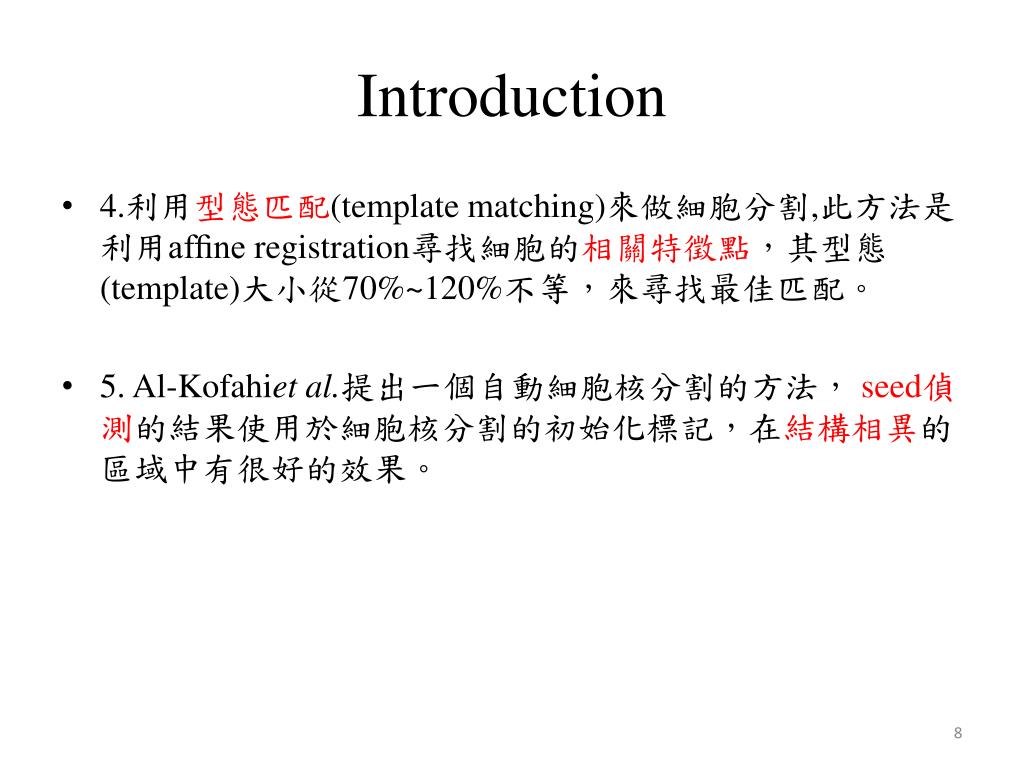

  8. Introduction • 4.利用型態匹配(template matching)來做細胞分割,此方法是利用affine registration尋找細胞的相關特徵點，其型態(template)大小從70%~120%不等，來尋找最佳匹配。 • 5.Al-Kofahiet al.提出一個自動細胞核分割的方法，seed偵測的結果使用於細胞核分割的初始化標記，在結構相異的區域中有很好的效果。

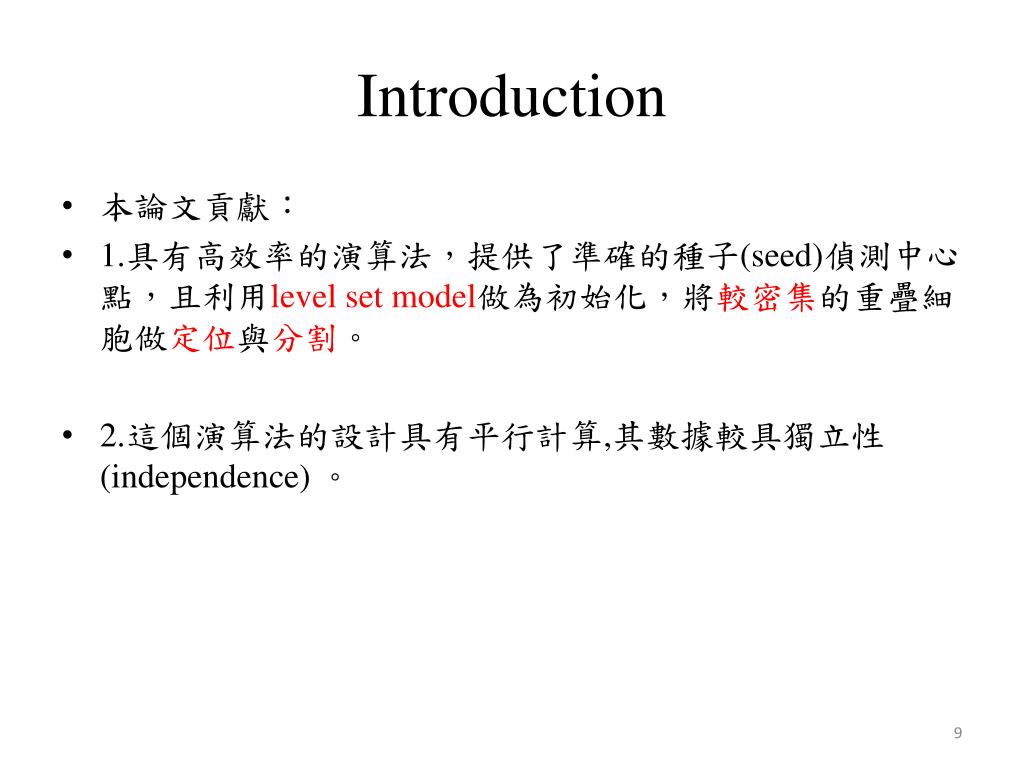

  9. Introduction • 本論文貢獻： • 1.具有高效率的演算法，提供了準確的種子(seed)偵測中心點，且利用level set model做為初始化，將較密集的重疊細胞做定位與分割。 • 2.這個演算法的設計具有平行計算,其數據較具獨立性(independence) 。

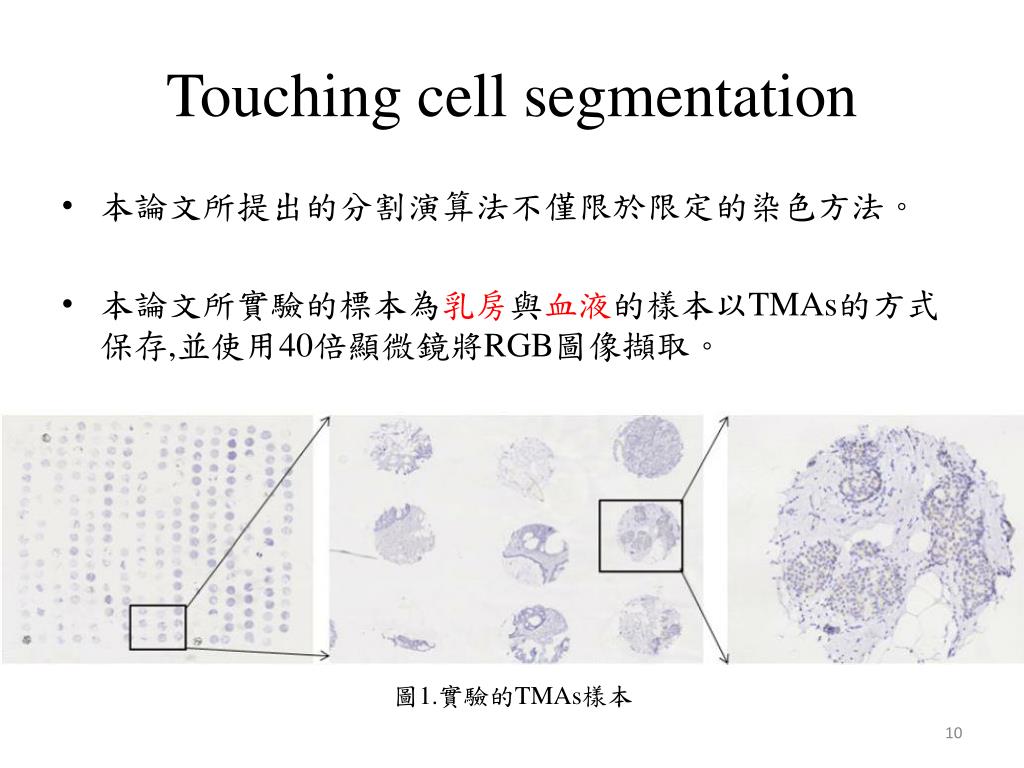

  10. Touching cell segmentation • 本論文所提出的分割演算法不僅限於限定的染色方法。 • 本論文所實驗的標本為乳房與血液的樣本以TMAs的方式保存,並使用40倍顯微鏡將RGB圖像擷取。 圖1.實驗的TMAs樣本

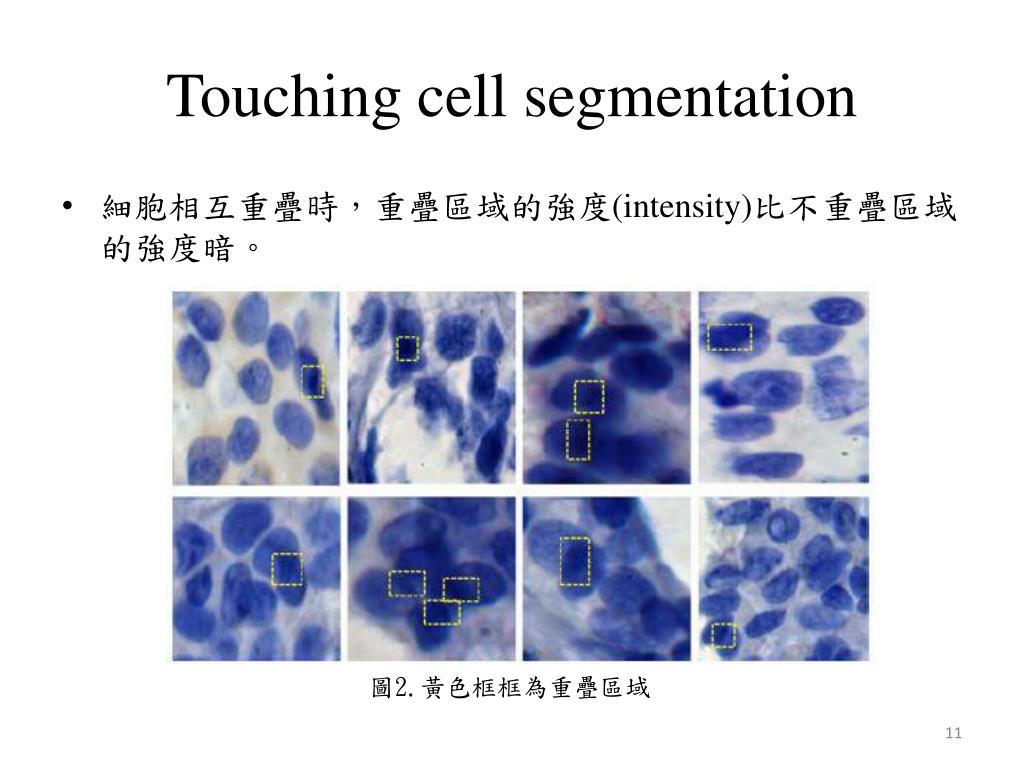

  11. Touching cell segmentation • 細胞相互重疊時，重疊區域的強度(intensity)比不重疊區域的強度暗。 圖2.黃色框框為重疊區域

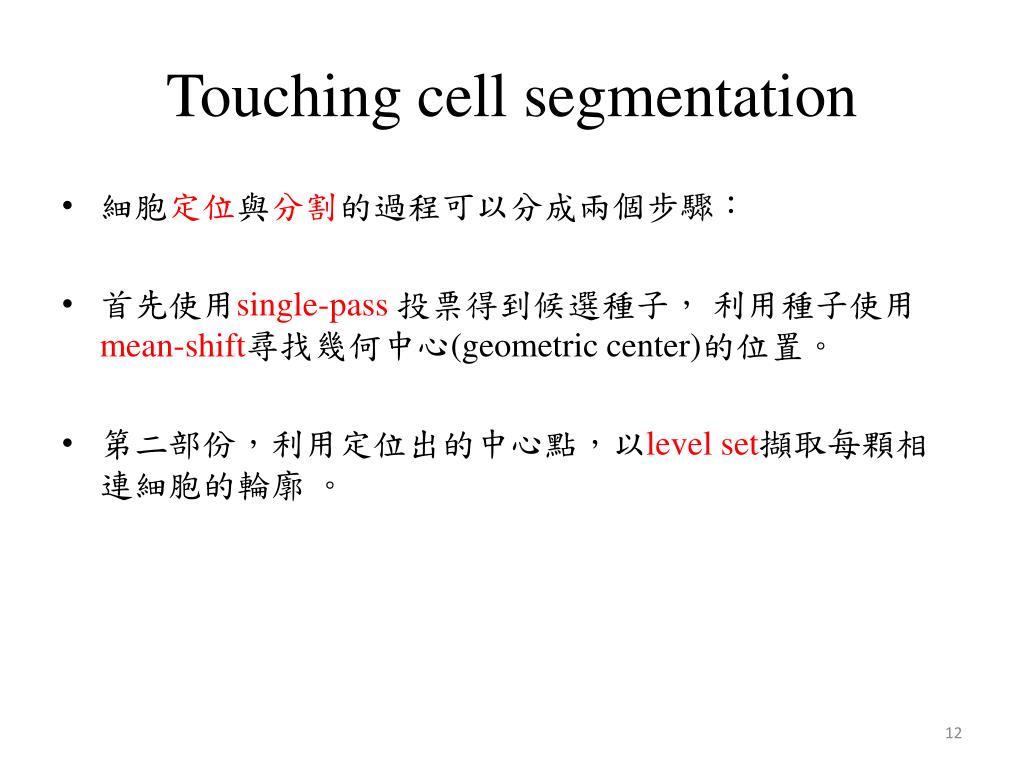

  12. Touching cell segmentation • 細胞定位與分割的過程可以分成兩個步驟： • 首先使用single-pass投票得到候選種子， 利用種子使用mean-shift尋找幾何中心(geometric center)的位置。 • 第二部份，利用定位出的中心點，以level set擷取每顆相連細胞的輪廓 。

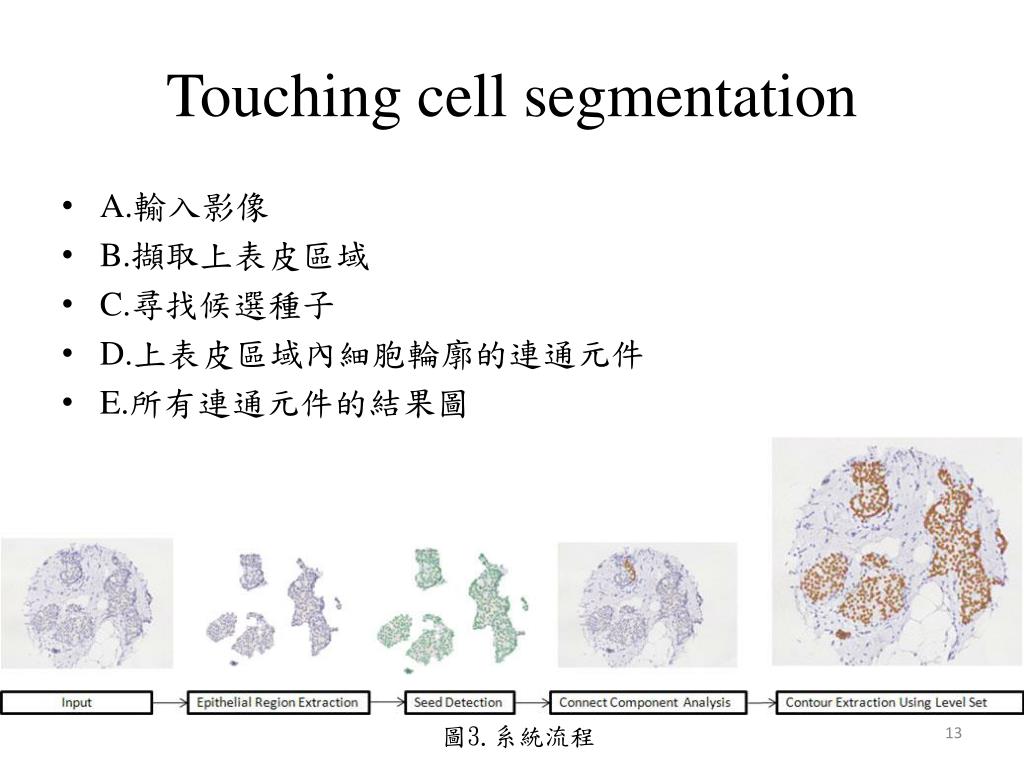

  13. Touching cell segmentation • A.輸入影像 • B.擷取上表皮區域 • C.尋找候選種子 • D.上表皮區域內細胞輪廓的連通元件 • E.所有連通元件的結果圖 圖3.系統流程

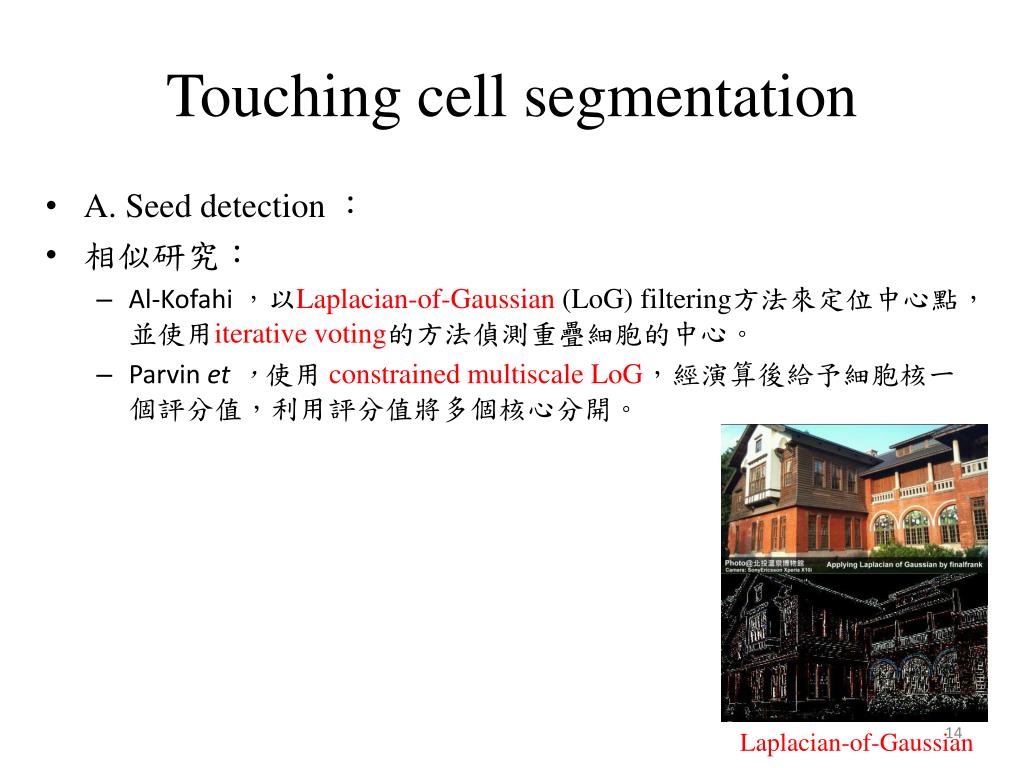

  14. Touching cell segmentation • A. Seed detection ： • 相似研究： • Al-Kofahi，以Laplacian-of-Gaussian (LoG) filtering方法來定位中心點，並使用iterative voting的方法偵測重疊細胞的中心。 • Parvinet ，使用constrained multiscaleLoG，經演算後給予細胞核一個評分值，利用評分值將多個核心分開。 Laplacian-of-Gaussian

  15. Touching cell segmentation 候選種子點 本論文的方法,定位中心點 梯度影像 誤判 改良前的演算法 與x軸計算的梯度影像 原圖的候選種子點

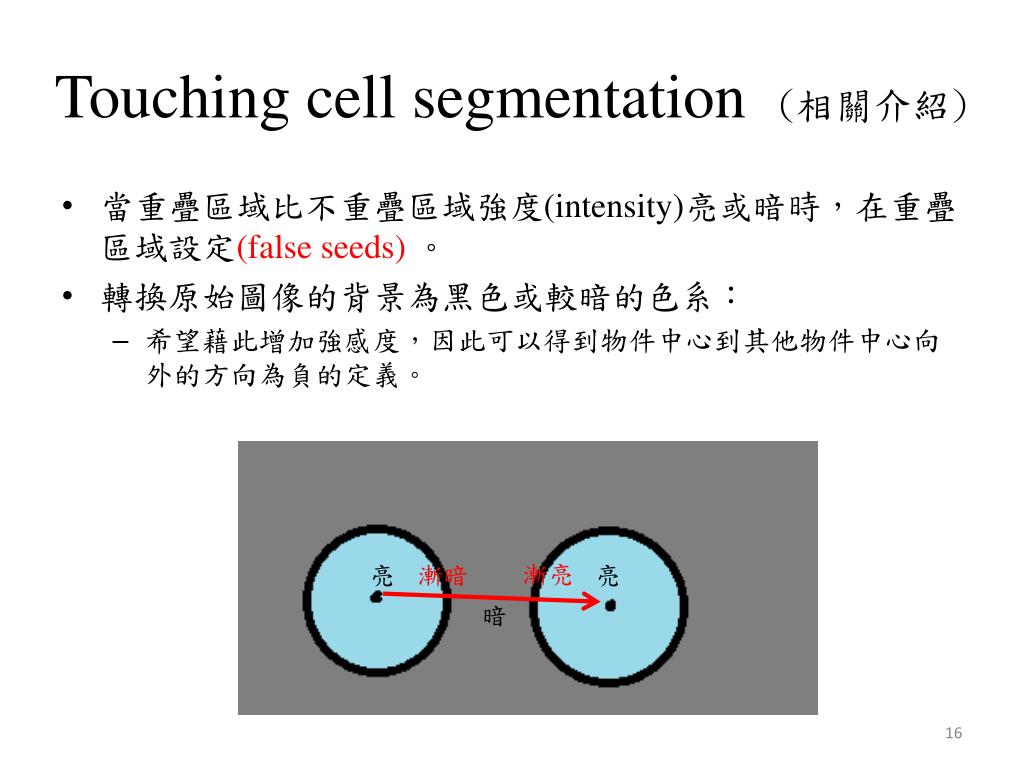

  16. Touching cell segmentation(相關介紹) • 當重疊區域比不重疊區域強度(intensity)亮或暗時，在重疊區域設定(false seeds) 。 • 轉換原始圖像的背景為黑色或較暗的色系： • 希望藉此增加強感度，因此可以得到物件中心到其他物件中心向外的方向為負的定義。 漸亮 亮 漸暗 亮 暗

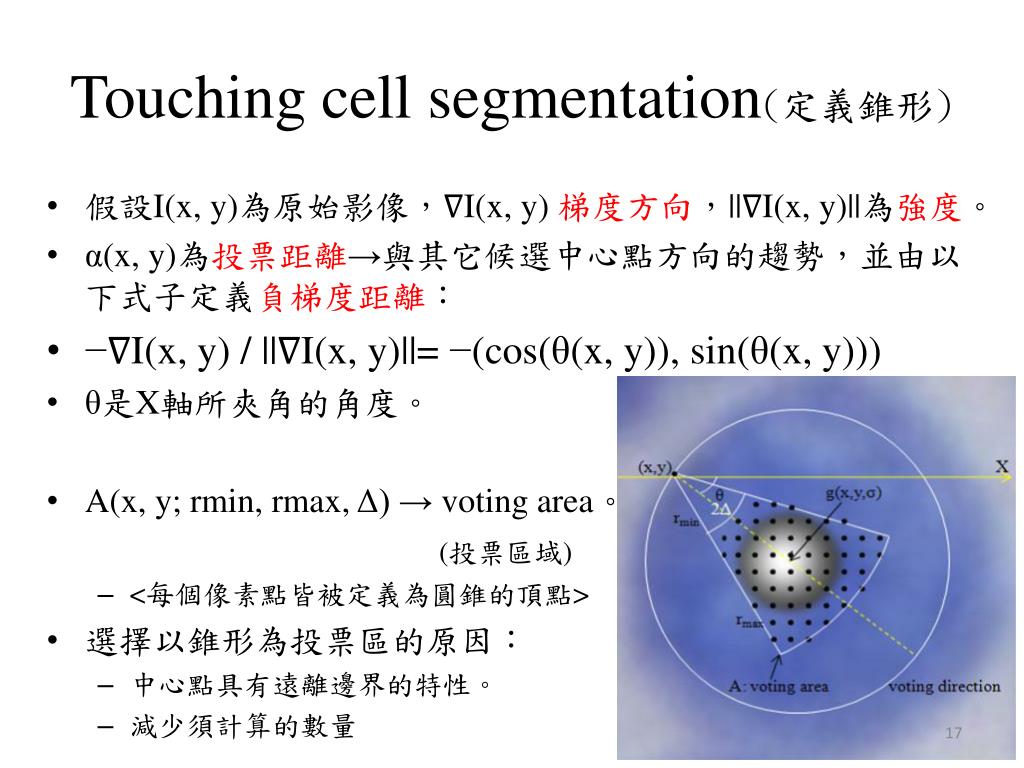

  17. Touching cell segmentation(定義錐形) • 假設I(x, y)為原始影像，∇I(x, y)梯度方向，||∇I(x, y)||為強度。 • α(x, y)為投票距離→與其它候選中心點方向的趨勢，並由以下式子定義負梯度距離： • −∇I(x, y)/||∇I(x, y)||=−(cos(θ(x, y)), sin(θ(x, y))) • θ是X軸所夾角的角度。 • A(x, y; rmin, rmax, Δ) →voting area。 (投票區域) • <每個像素點皆被定義為圓錐的頂點> • 選擇以錐形為投票區的原因： • 中心點具有遠離邊界的特性。 • 減少須計算的數量

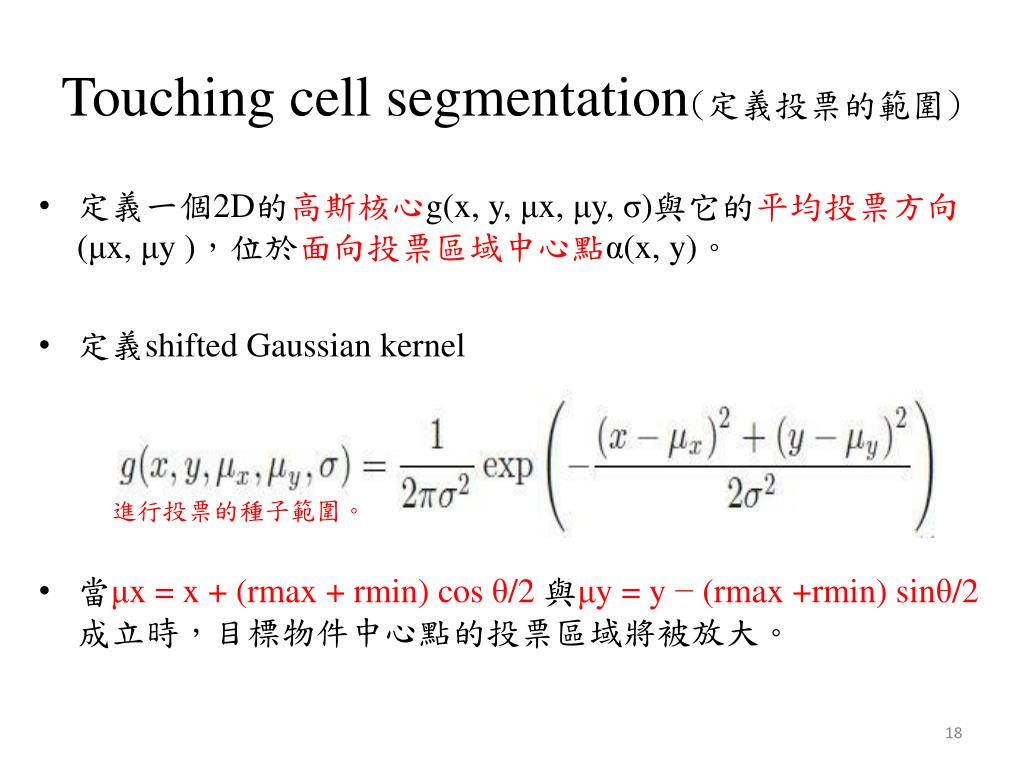

  18. Touching cell segmentation(定義投票的範圍) • 定義一個2D的高斯核心g(x, y, μx, μy, σ)與它的平均投票方向(μx, μy )，位於面向投票區域中心點α(x, y)。 • 定義shifted Gaussiankernel • 當μx = x + (rmax + rmin) cosθ/2 與μy = y − (rmax +rmin) sinθ/2成立時，目標物件中心點的投票區域將被放大。 進行投票的種子範圍。

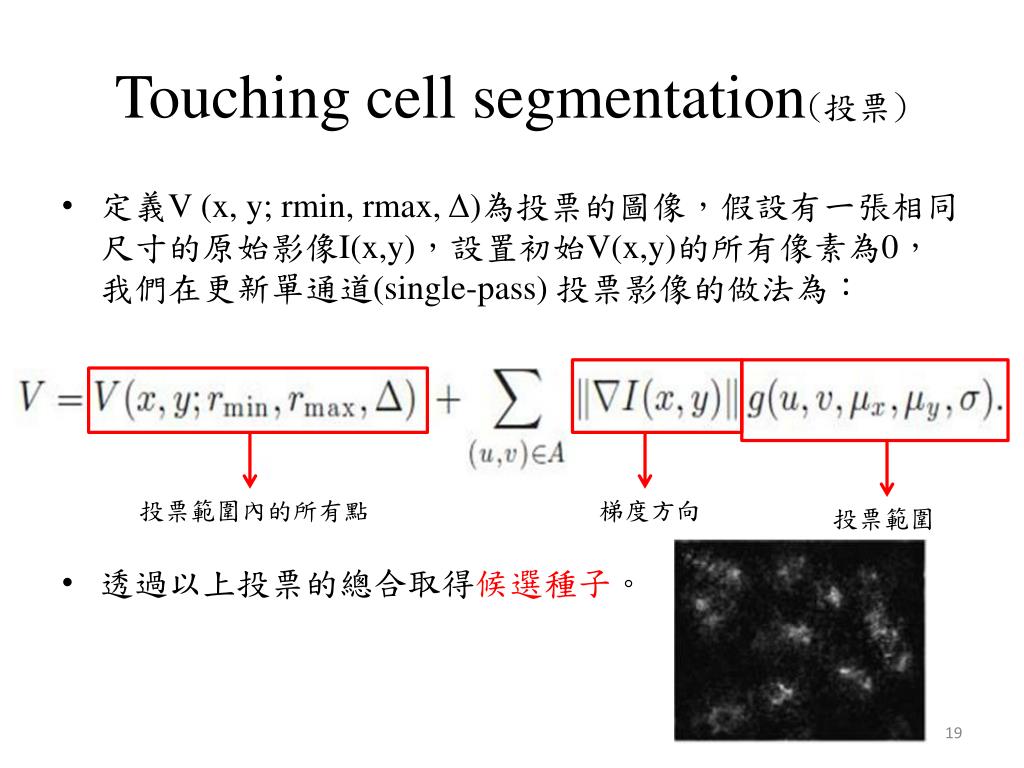

  19. Touching cell segmentation(投票) • 定義V (x, y; rmin, rmax, Δ)為投票的圖像，假設有一張相同尺寸的原始影像I(x,y)，設置初始V(x,y)的所有像素為0，我們在更新單通道(single-pass) 投票影像的做法為： • 透過以上投票的總合取得候選種子。 投票範圍內的所有點 梯度方向 投票範圍

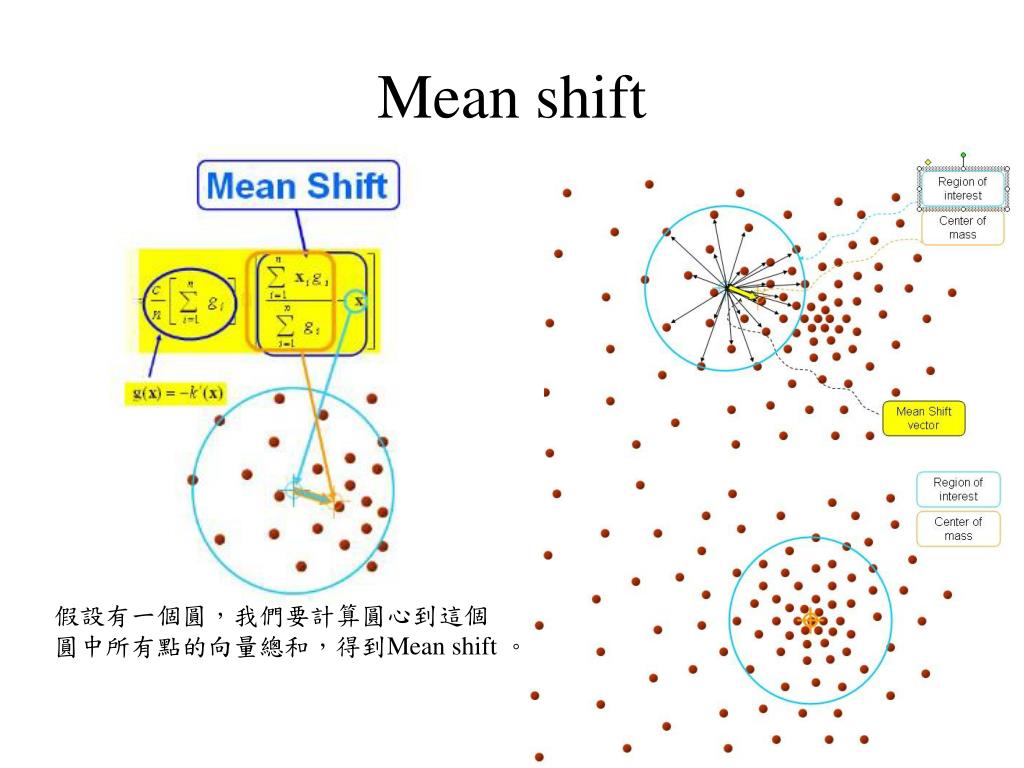

  20. Mean shift 假設有一個圓，我們要計算圓心到這個 圓中所有點的向量總和，得到Mean shift 。

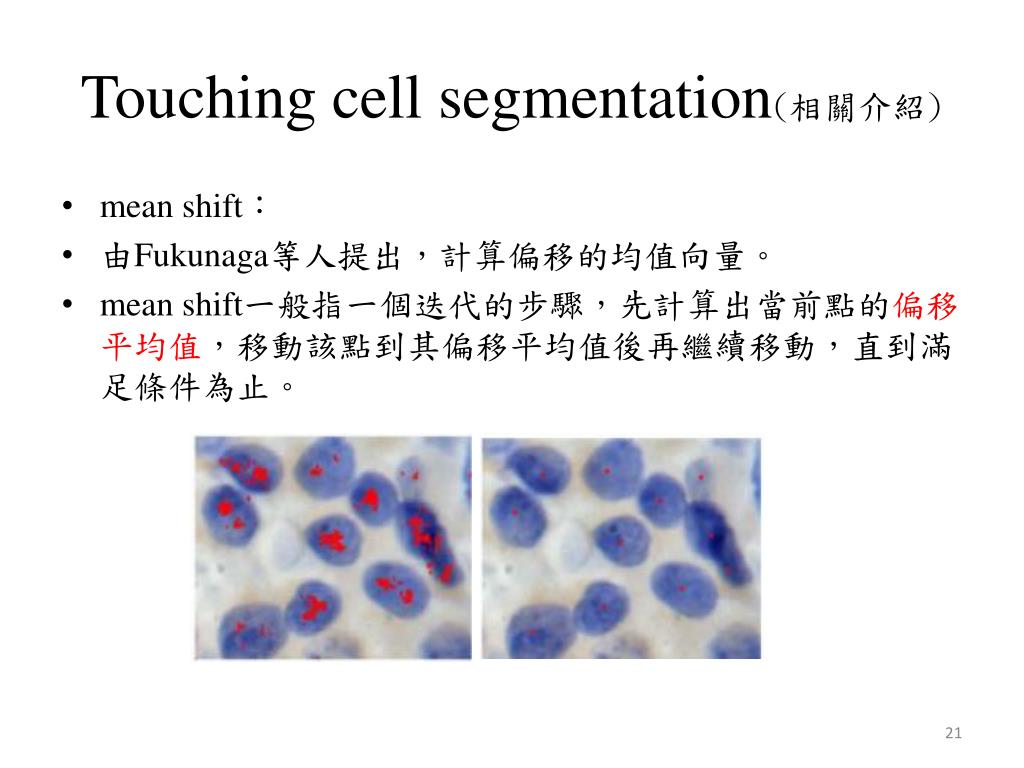

  21. Touching cell segmentation(相關介紹) • mean shift： • 由Fukunaga等人提出，計算偏移的均值向量。 • mean shift一般指一個迭代的步驟，先計算出當前點的偏移平均值，移動該點到其偏移平均值後再繼續移動，直到滿足條件為止。

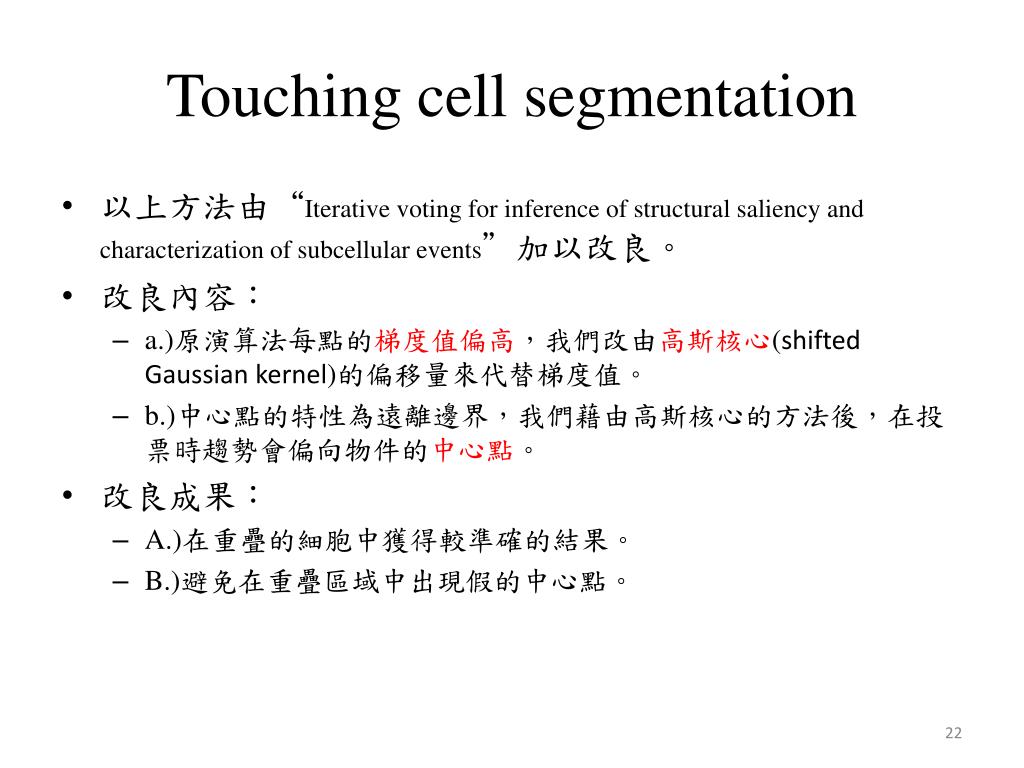

  22. Touching cell segmentation • 以上方法由“Iterative voting for inference of structural saliency and characterization of subcellular events”加以改良。 • 改良內容： • a.)原演算法每點的梯度值偏高，我們改由高斯核心(shifted Gaussian kernel)的偏移量來代替梯度值。 • b.)中心點的特性為遠離邊界，我們藉由高斯核心的方法後，在投票時趨勢會偏向物件的中心點。 • 改良成果： • A.)在重疊的細胞中獲得較準確的結果。 • B.)避免在重疊區域中出現假的中心點。

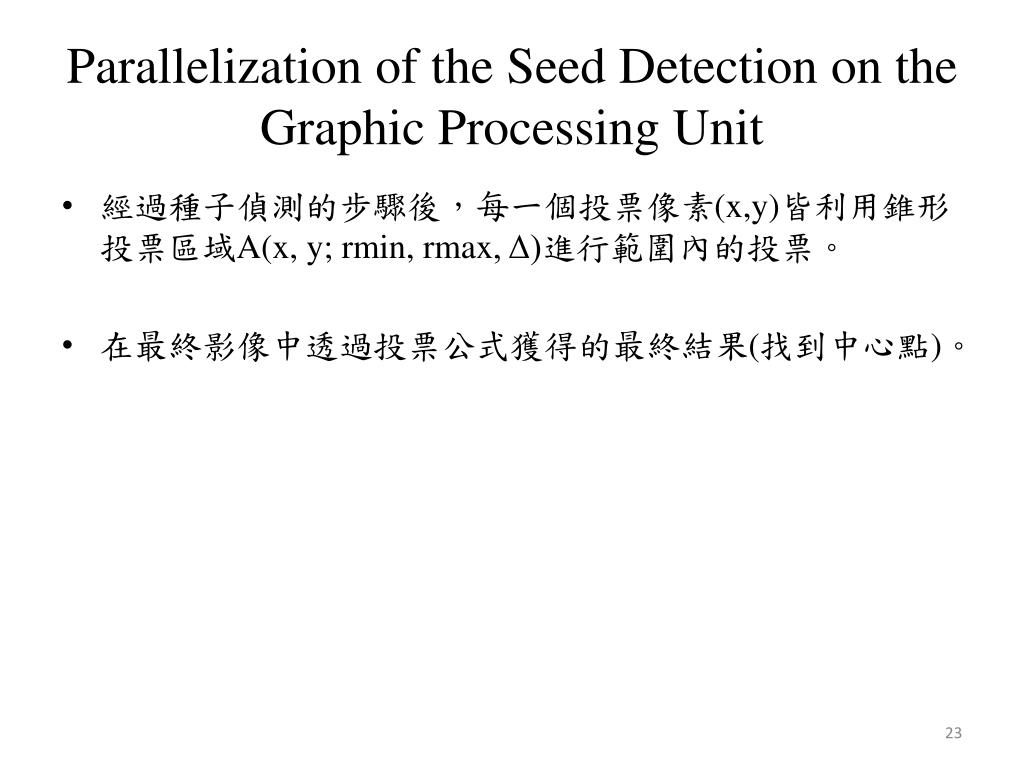

  23. Parallelization of the Seed Detection on the Graphic Processing Unit • 經過種子偵測的步驟後，每一個投票像素(x,y)皆利用錐形投票區域A(x, y; rmin, rmax, Δ)進行範圍內的投票。 • 在最終影像中透過投票公式獲得的最終結果(找到中心點)。

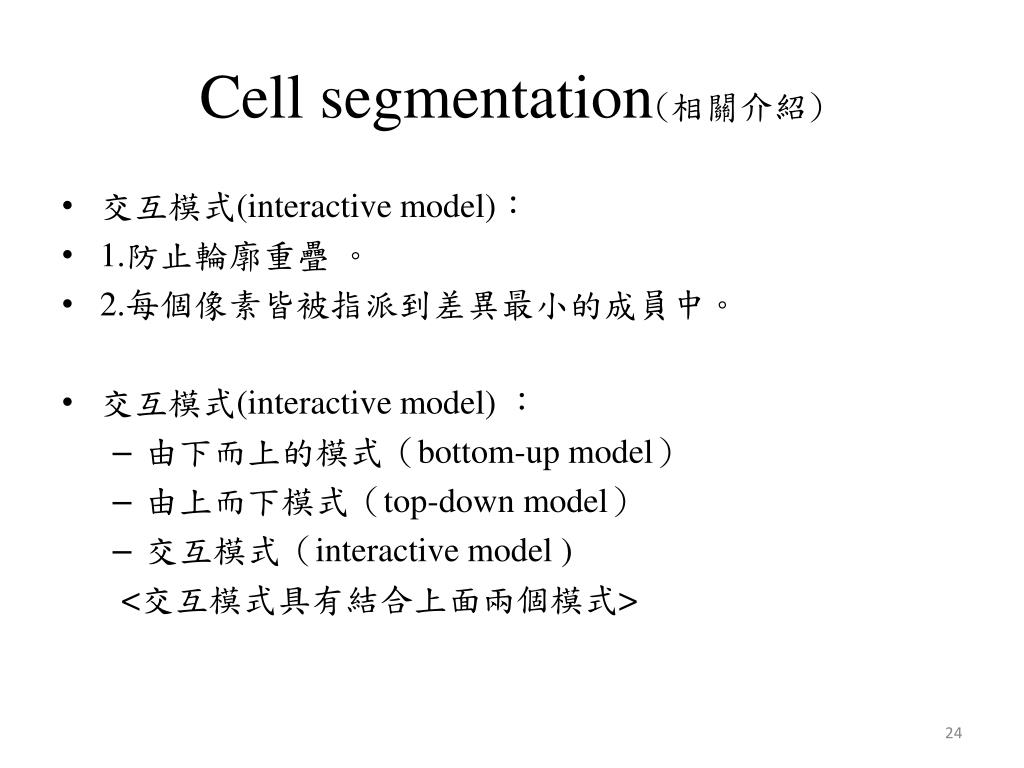

  24. Cell segmentation(相關介紹) • 交互模式(interactive model)： • 1.防止輪廓重疊 。 • 2.每個像素皆被指派到差異最小的成員中。 • 交互模式(interactive model) ： • 由下而上的模式（bottom-up model） • 由上而下模式（top-down model） • 交互模式（interactive model) <交互模式具有結合上面兩個模式>

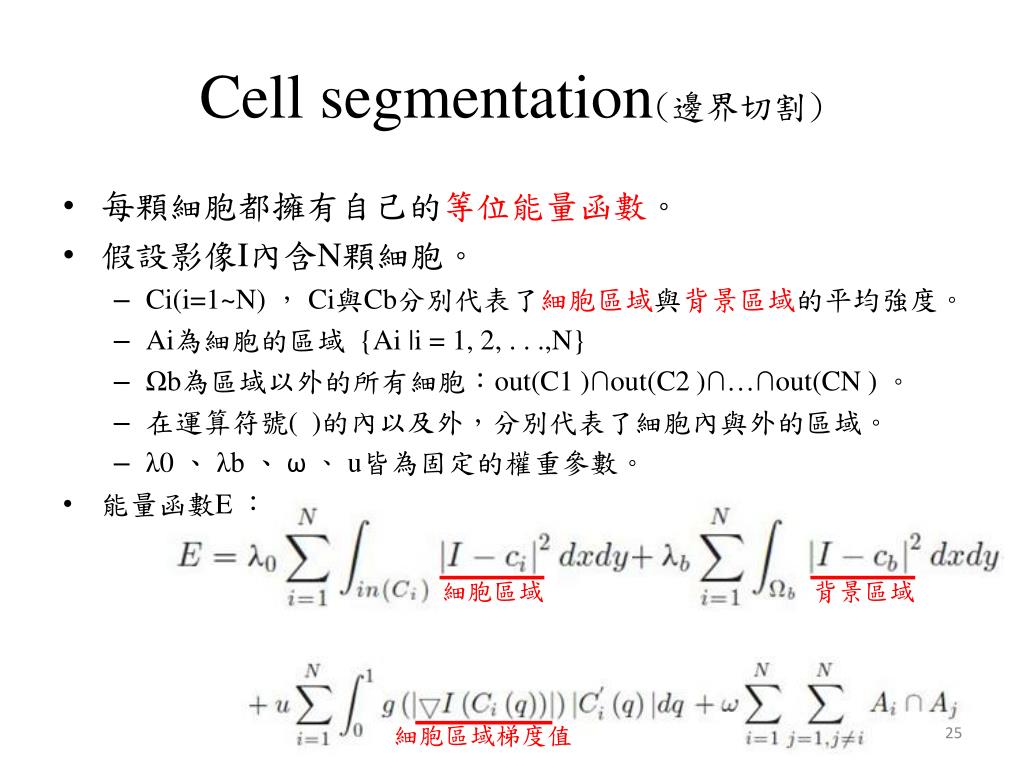

  25. Cell segmentation(邊界切割) • 每顆細胞都擁有自己的等位能量函數。 • 假設影像I內含N顆細胞。 • Ci(i=1~N) ， Ci與Cb分別代表了細胞區域與背景區域的平均強度。 • Ai為細胞的區域{Ai |i = 1, 2, . . .,N} • Ωb為區域以外的所有細胞：out(C1 )∩out(C2 )∩…∩out(CN ) 。 • 在運算符號()的內以及外，分別代表了細胞內與外的區域。 • λ0 、λb、 ω 、 u皆為固定的權重參數。 • 能量函數E ： 細胞區域 背景區域 細胞區域梯度值

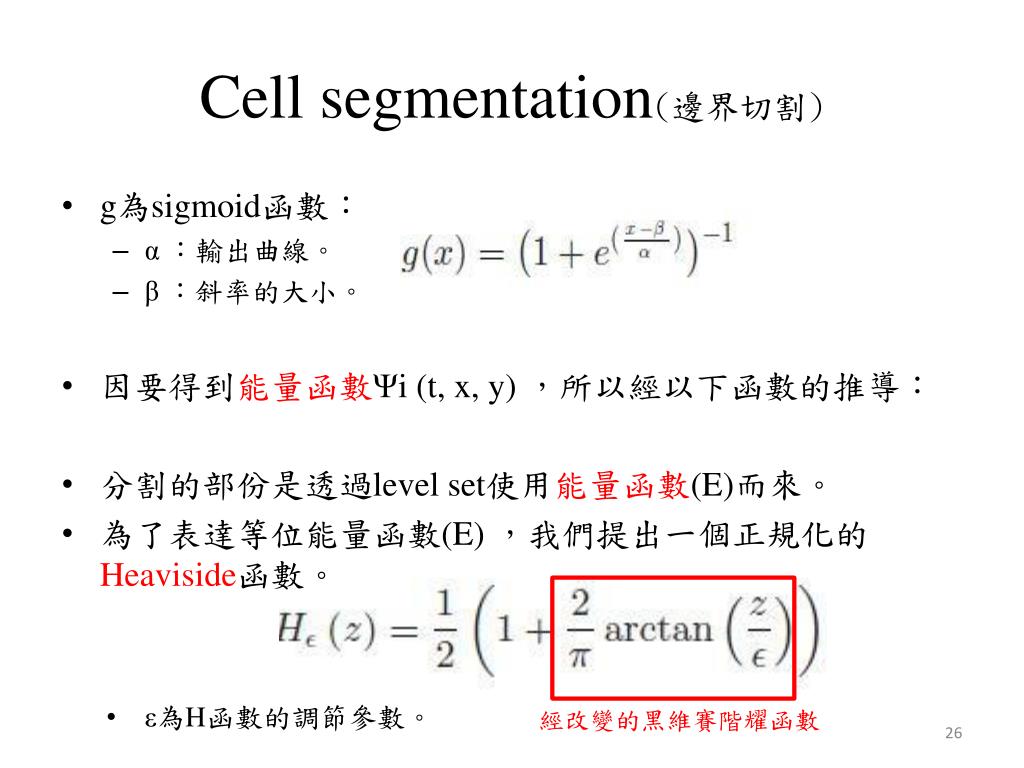

  26. Cell segmentation(邊界切割) • g為sigmoid函數： • α ：輸出曲線。 • β ：斜率的大小。 • 因要得到能量函數Ψi (t, x, y) ，所以經以下函數的推導： • 分割的部份是透過level set使用能量函數(E)而來。 • 為了表達等位能量函數(E) ，我們提出一個正規化的Heaviside函數。 • ε為H函數的調節參數。 經改變的黑維賽階耀函數

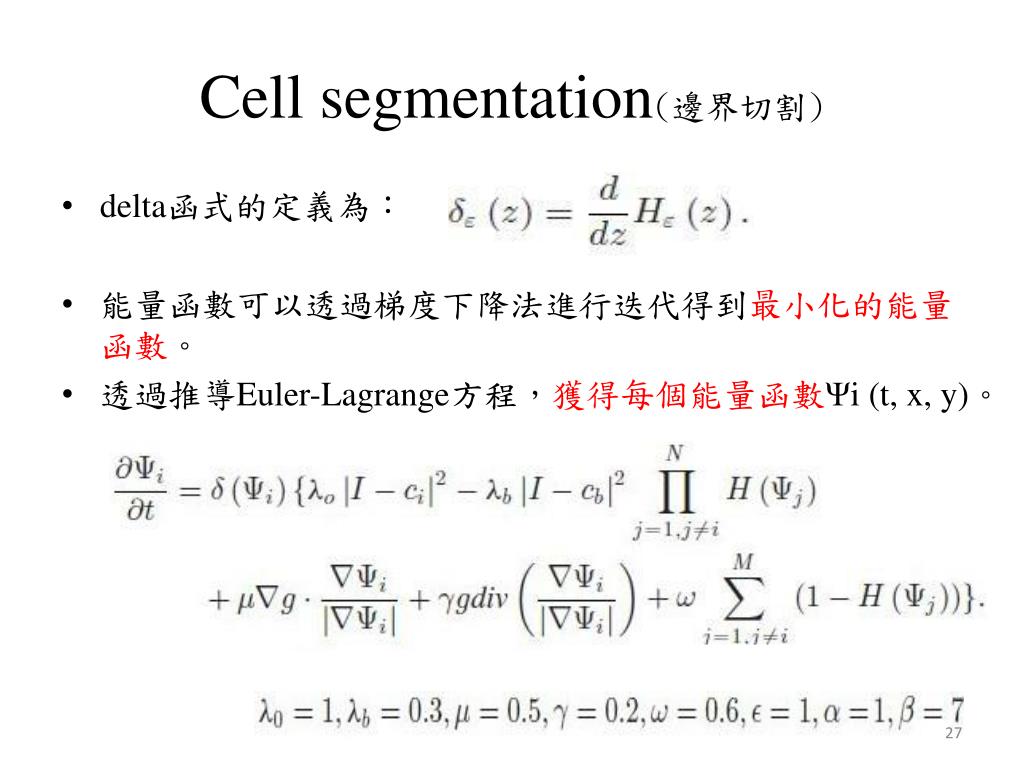

  27. Cell segmentation(邊界切割) • delta函式的定義為： • 能量函數可以透過梯度下降法進行迭代得到最小化的能量函數。 • 透過推導Euler-Lagrange方程，獲得每個能量函數Ψi (t, x, y)。

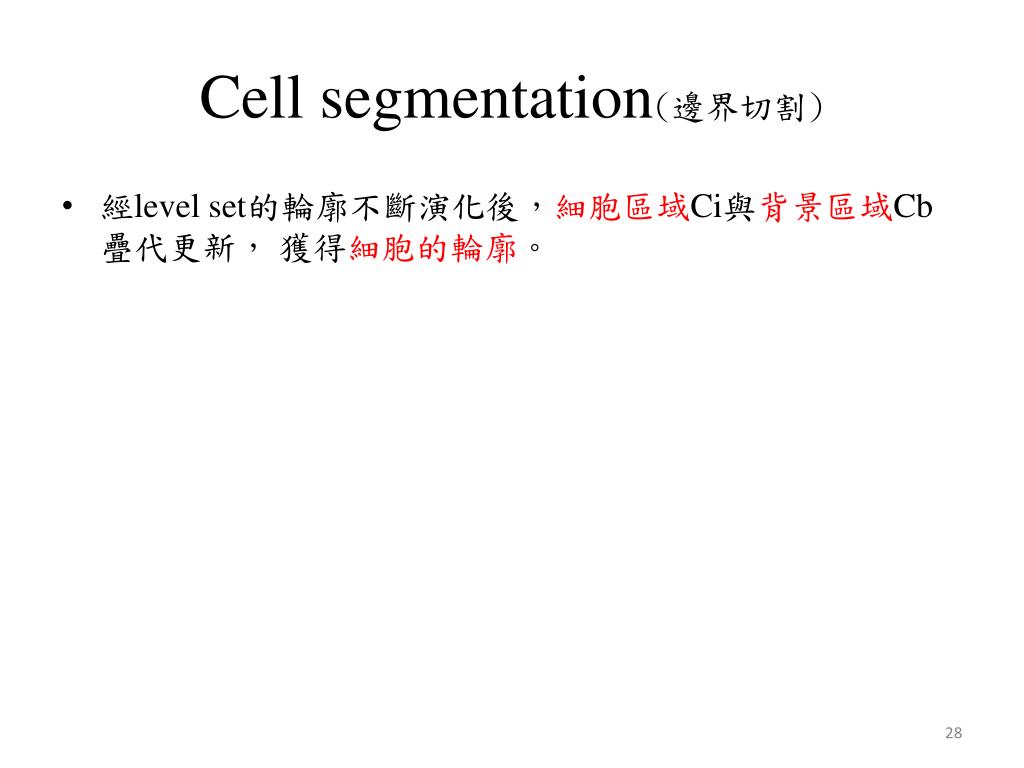

  28. Cell segmentation(邊界切割) • 經level set的輪廓不斷演化後，細胞區域Ci與背景區域Cb疊代更新， 獲得細胞的輪廓。

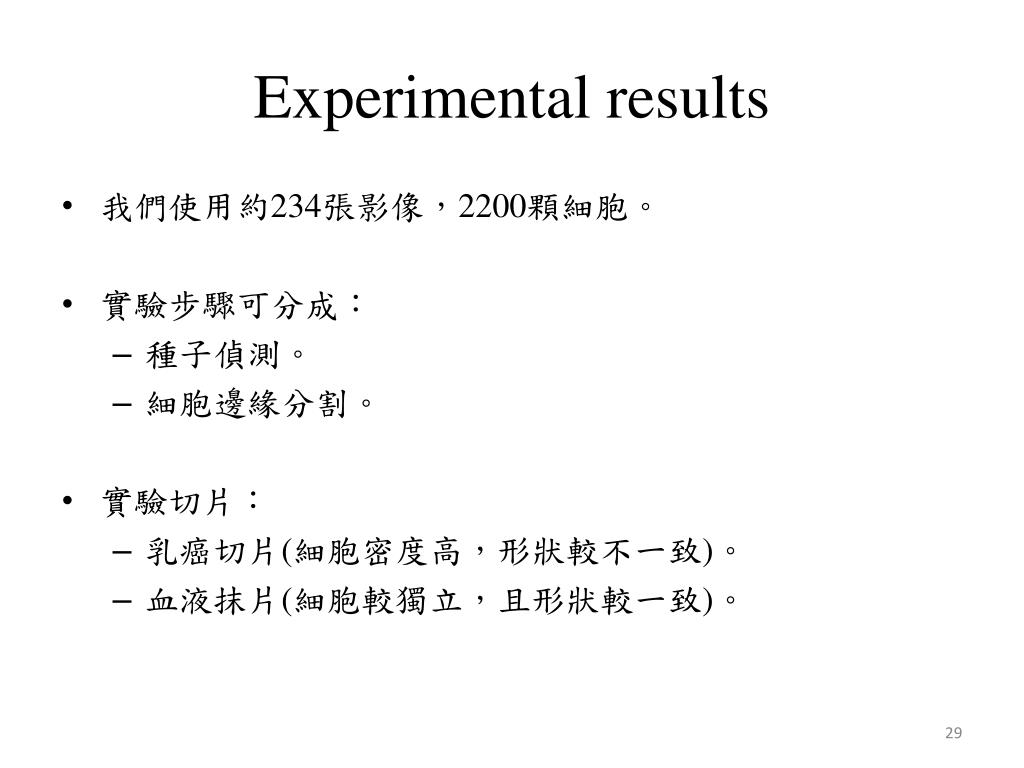

  29. Experimental results • 我們使用約234張影像，2200顆細胞。 • 實驗步驟可分成： • 種子偵測。 • 細胞邊緣分割。 • 實驗切片： • 乳癌切片(細胞密度高，形狀較不一致)。 • 血液抹片(細胞較獨立，且形狀較一致)。

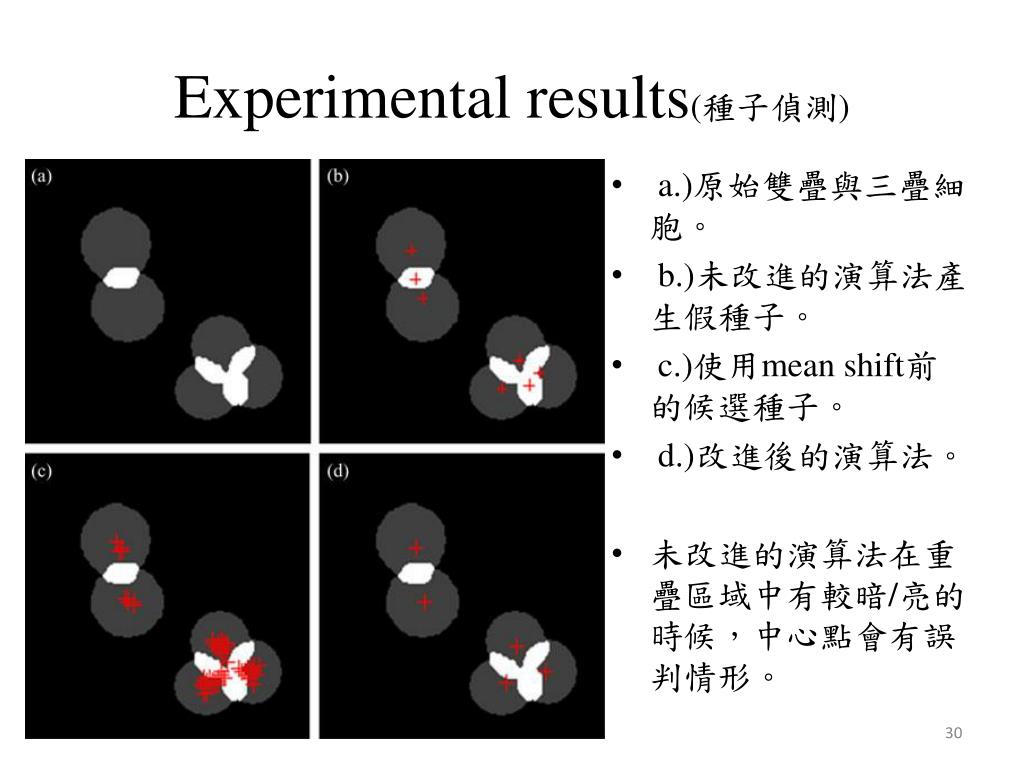

  30. Experimental results(種子偵測) • a.)原始雙疊與三疊細 胞。 • b.)未改進的演算法產生假種子。 • c.)使用mean shift前的候選種子。 • d.)改進後的演算法。 • 未改進的演算法在重疊區域中有較暗/亮的時候，中心點會有誤判情形。

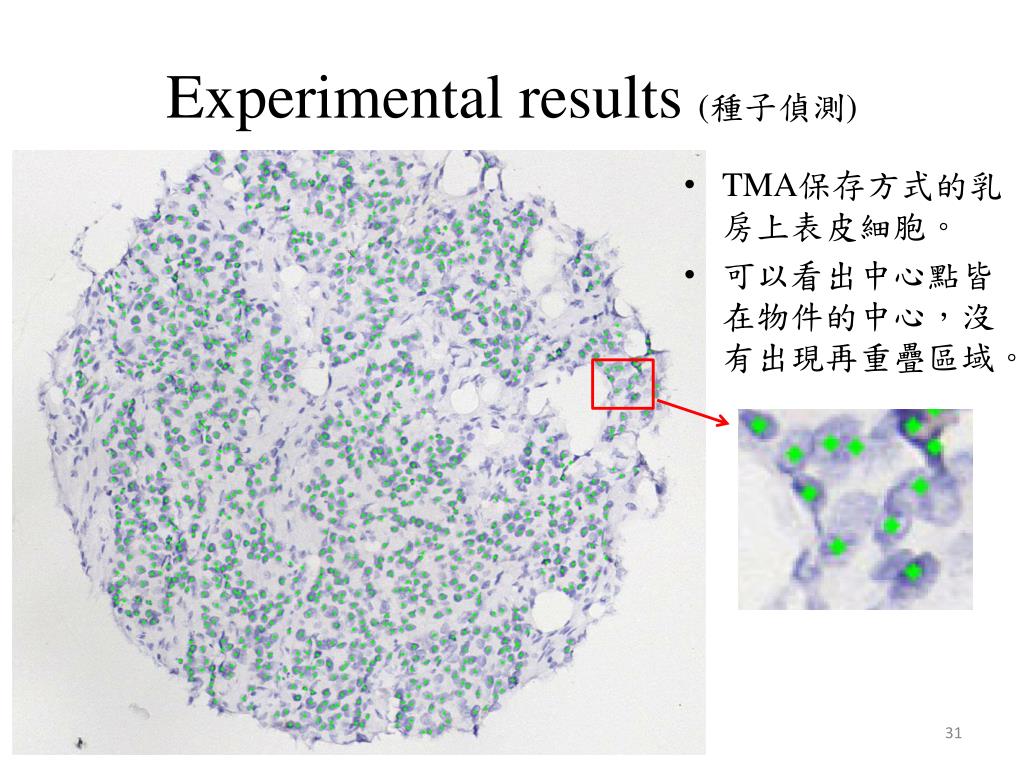

  31. Experimental results (種子偵測) • TMA保存方式的乳房上表皮細胞。 • 可以看出中心點皆在物件的中心，沒有出現再重疊區域。

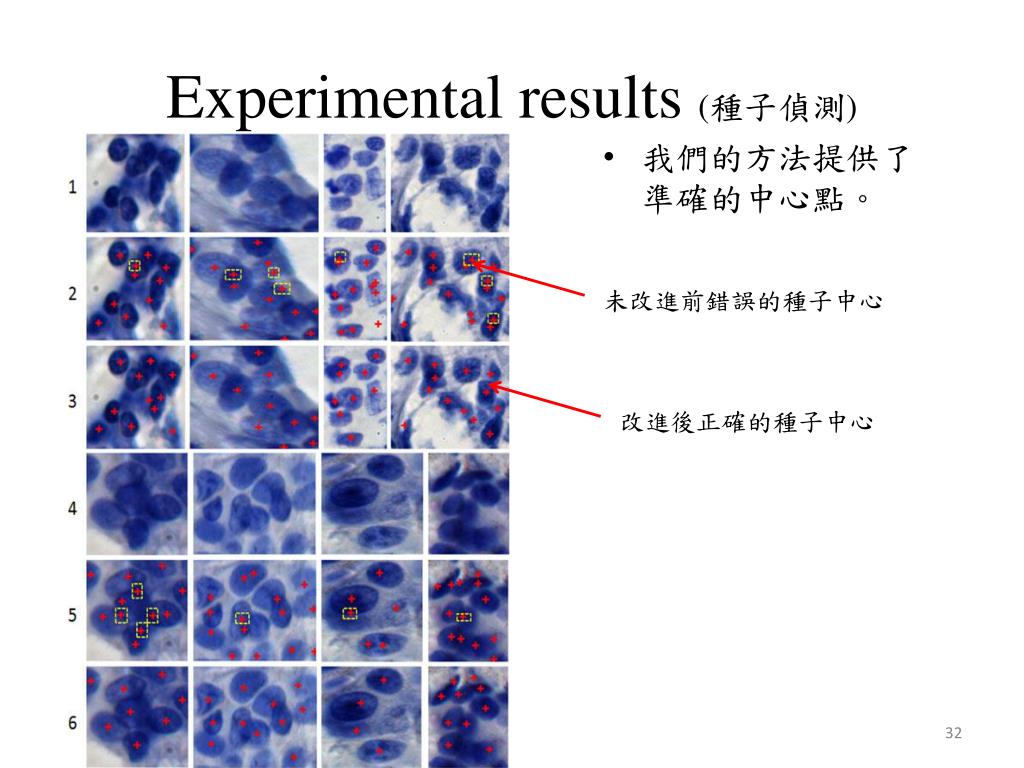

  32. Experimental results (種子偵測) • 我們的方法提供了準確的中心點。 未改進前錯誤的種子中心 改進後正確的種子中心

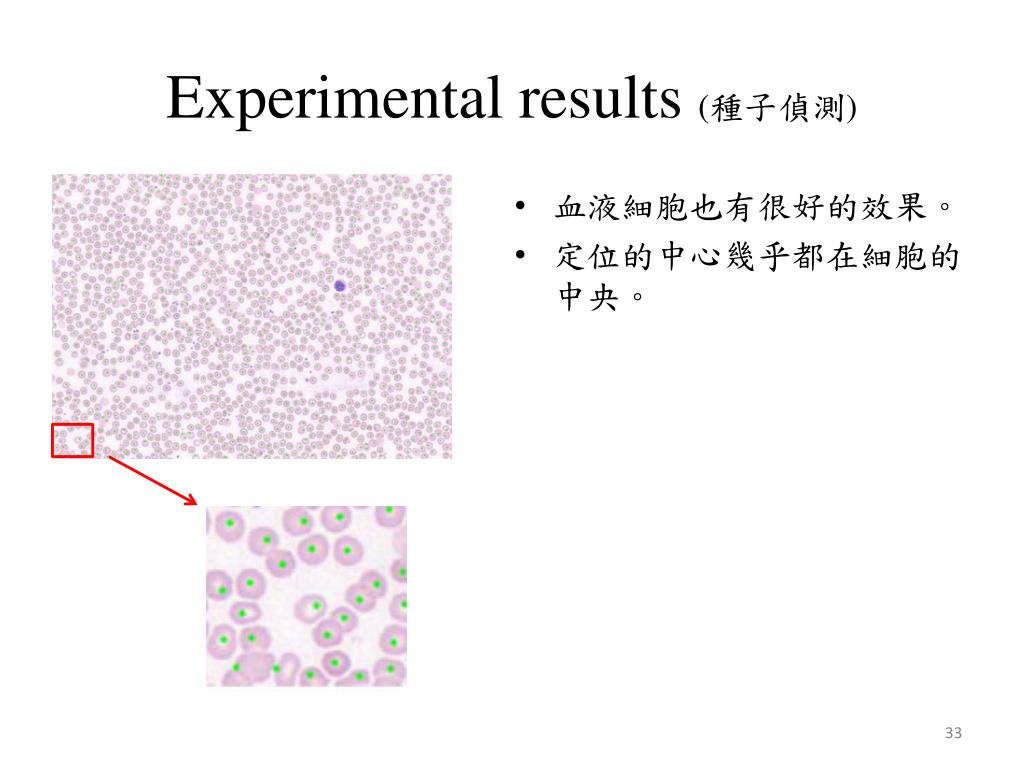

  33. Experimental results (種子偵測) • 血液細胞也有很好的效果。 • 定位的中心幾乎都在細胞的中央。

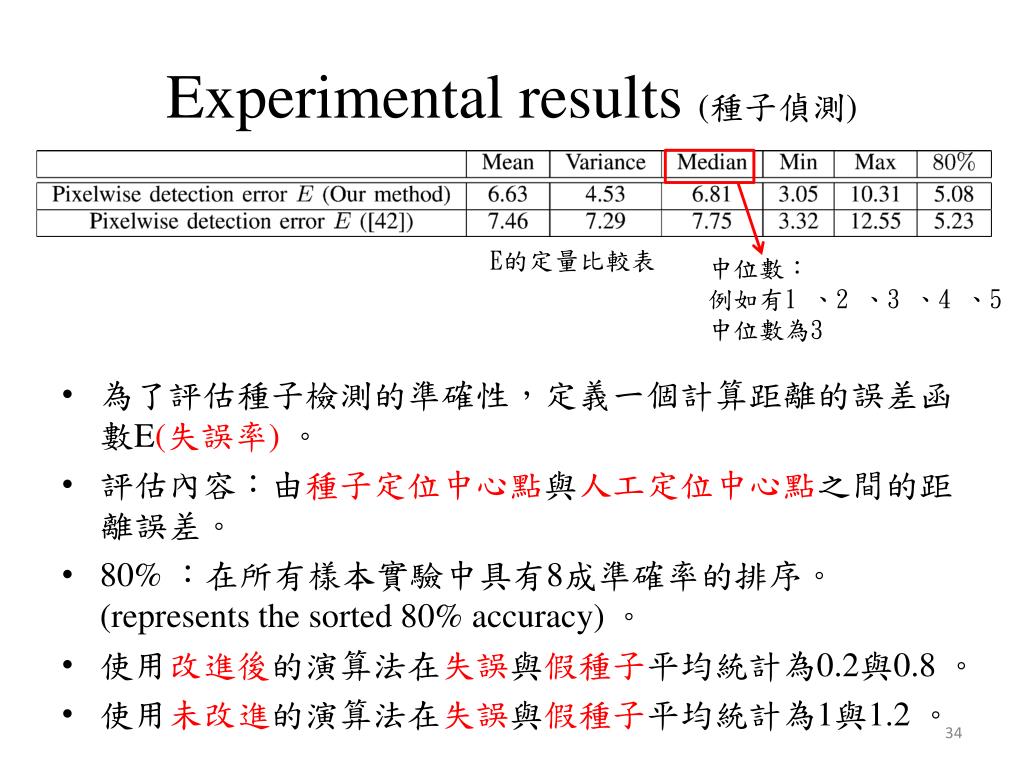

  34. Experimental results (種子偵測) • 為了評估種子檢測的準確性，定義一個計算距離的誤差函數E(失誤率) 。 • 評估內容：由種子定位中心點與人工定位中心點之間的距離誤差。 • 80% ：在所有樣本實驗中具有8成準確率的排序。(represents the sorted 80% accuracy) 。 • 使用改進後的演算法在失誤與假種子平均統計為0.2與0.8 。 • 使用未改進的演算法在失誤與假種子平均統計為1與1.2 。 E的定量比較表 中位數： 例如有1 、2 、3 、4 、5 中位數為3

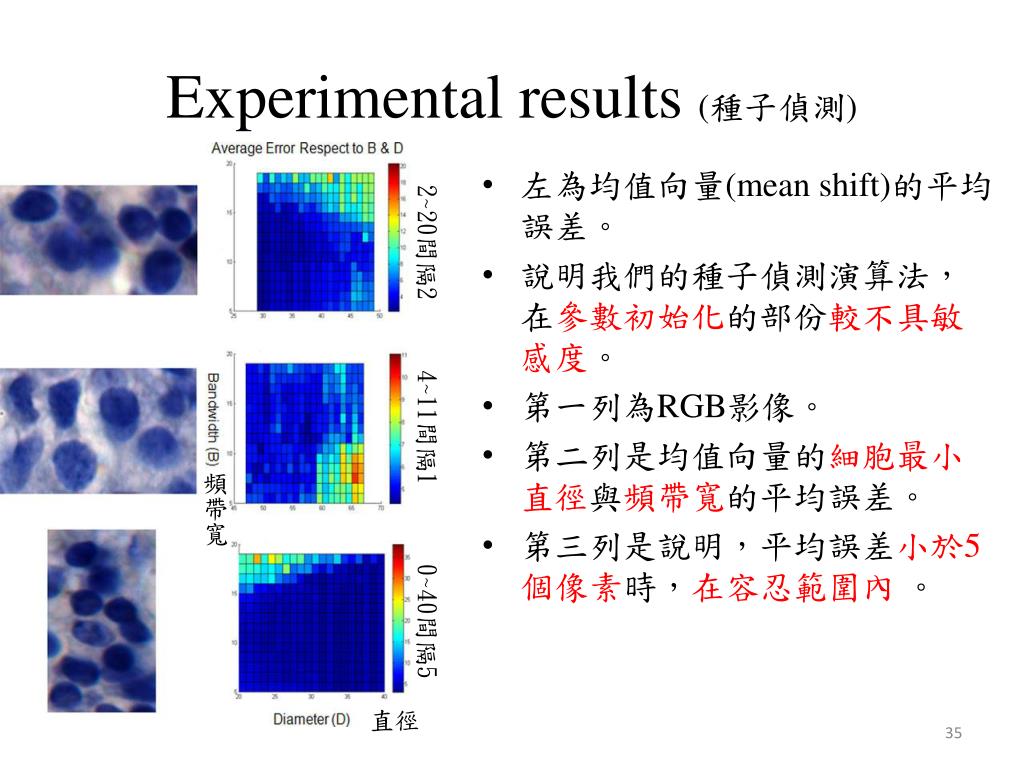

  35. Experimental results (種子偵測) • 左為均值向量(mean shift)的平均誤差。 • 說明我們的種子偵測演算法，在參數初始化的部份較不具敏感度。 • 第一列為RGB影像。 • 第二列是均值向量的細胞最小直徑與頻帶寬的平均誤差。 • 第三列是說明，平均誤差小於5個像素時，在容忍範圍內 。 2~20間隔2 4~11間隔1 頻帶寬 0~40間隔5 直徑

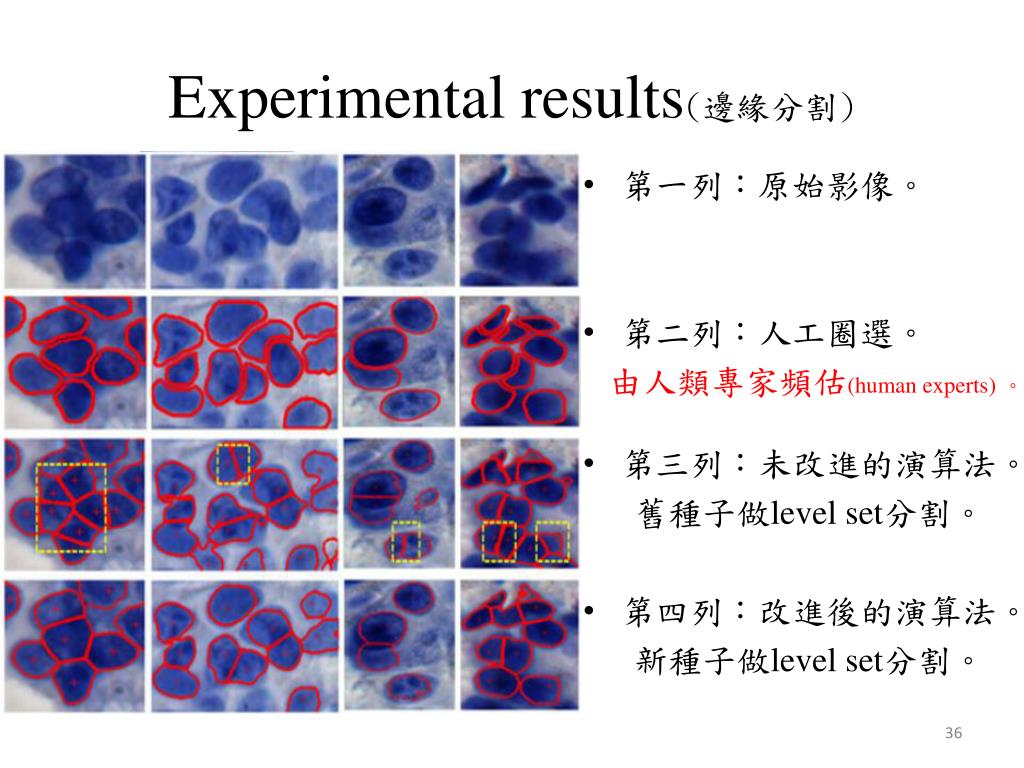

  36. Experimental results(邊緣分割) • 第一列：原始影像。 • 第二列：人工圈選。 由人類專家頻估(human experts) 。 • 第三列：未改進的演算法。 舊種子做level set分割。 • 第四列：改進後的演算法。 新種子做level set分割。

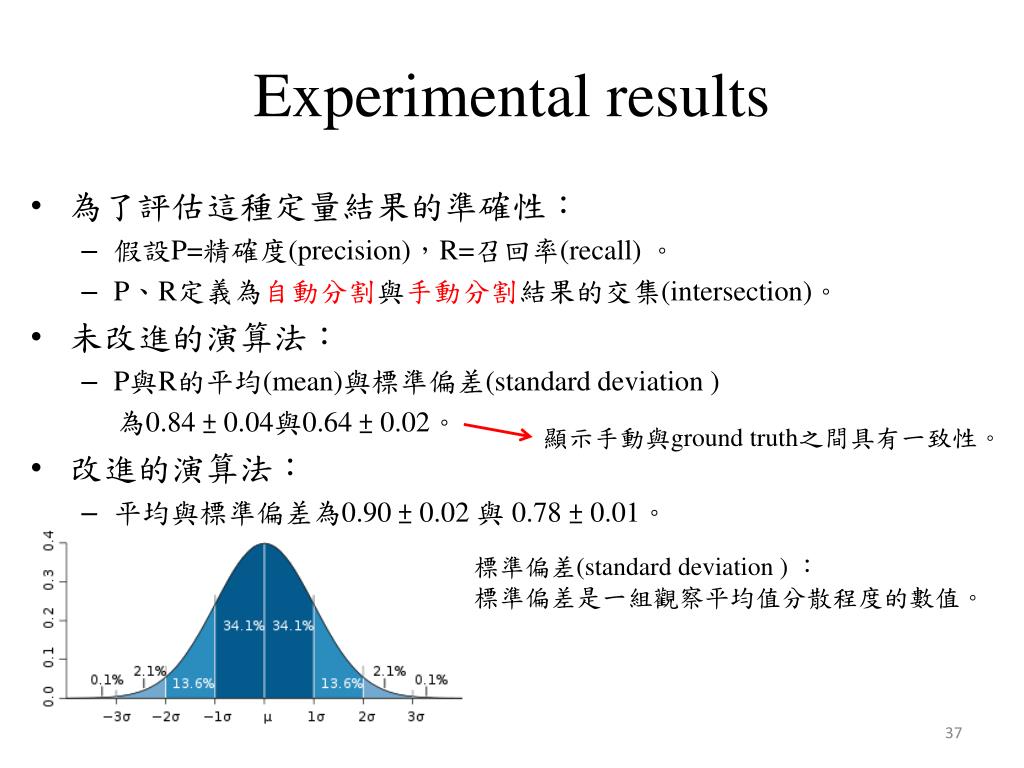

  37. Experimental results • 為了評估這種定量結果的準確性： • 假設P=精確度(precision)，R=召回率(recall) 。 • P、R定義為自動分割與手動分割結果的交集(intersection)。 • 未改進的演算法： • P與R的平均(mean)與標準偏差(standard deviation ) 為0.84 ± 0.04與0.64 ± 0.02。 • 改進的演算法： • 平均與標準偏差為0.90 ± 0.02 與 0.78 ± 0.01。 顯示手動與ground truth之間具有一致性。 標準偏差(standard deviation ) ： 標準偏差是一組觀察平均值分散程度的數值。

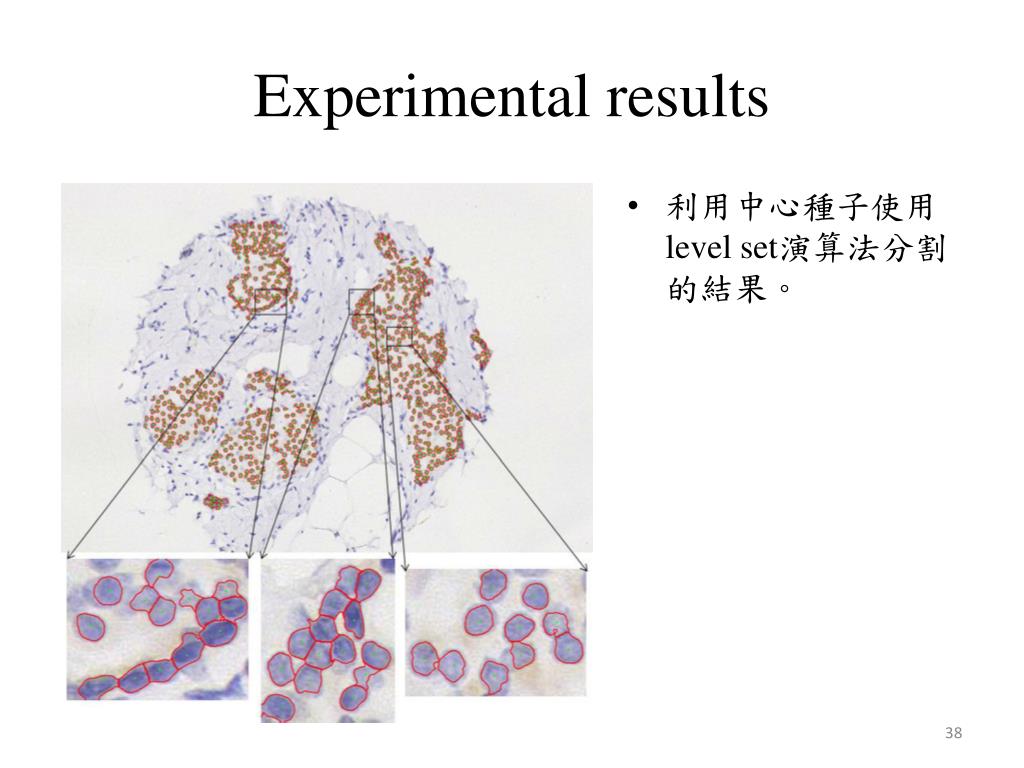

  38. Experimental results • 利用中心種子使用level set演算法分割的結果。

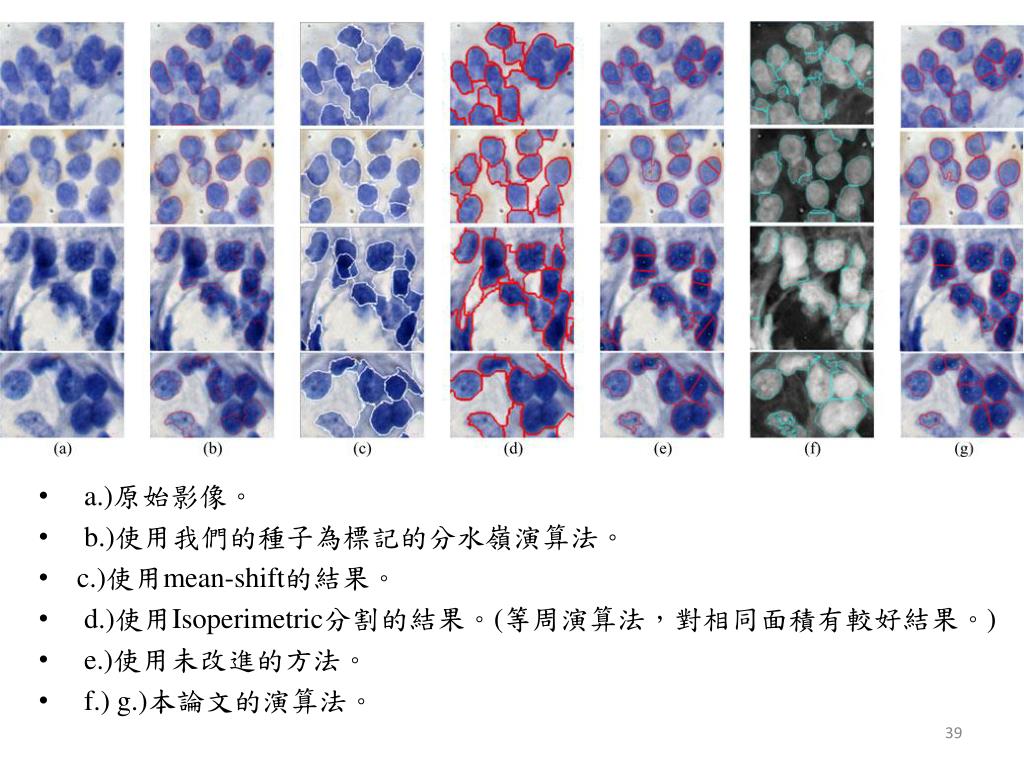

  39. a.)原始影像。 • b.)使用我們的種子為標記的分水嶺演算法。 • c.)使用mean-shift的結果。 • d.)使用Isoperimetric分割的結果。(等周演算法，對相同面積有較好結果。) • e.)使用未改進的方法。 • f.) g.)本論文的演算法。

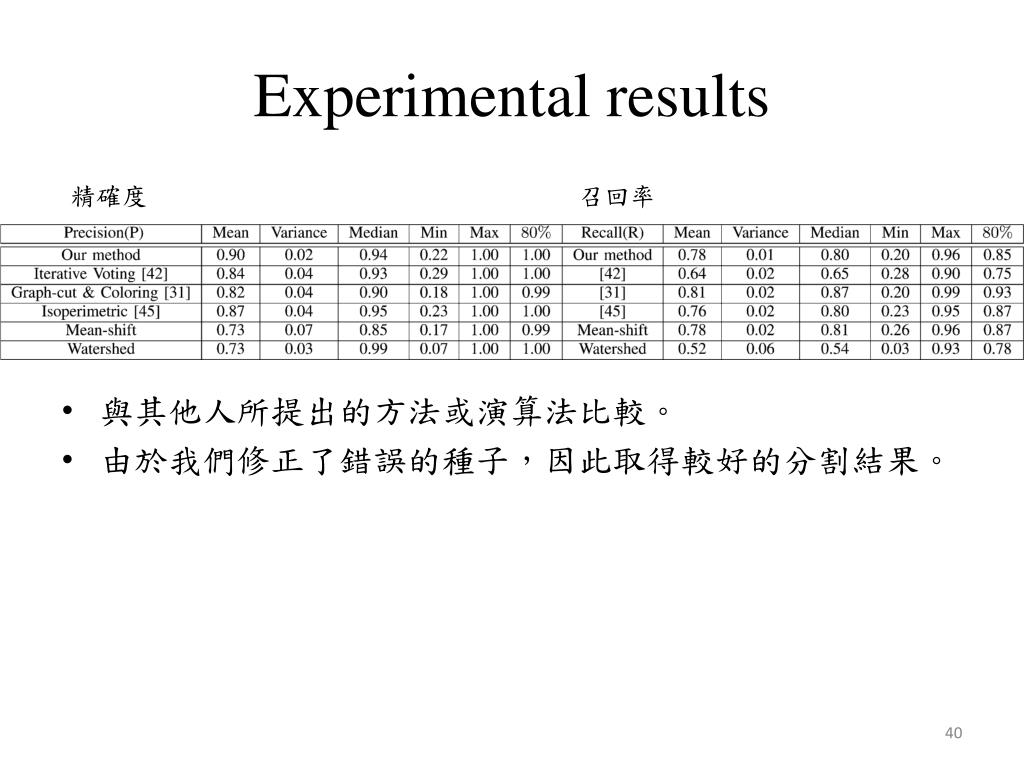

  40. Experimental results 精確度 召回率 • 與其他人所提出的方法或演算法比較。 • 由於我們修正了錯誤的種子，因此取得較好的分割結果。

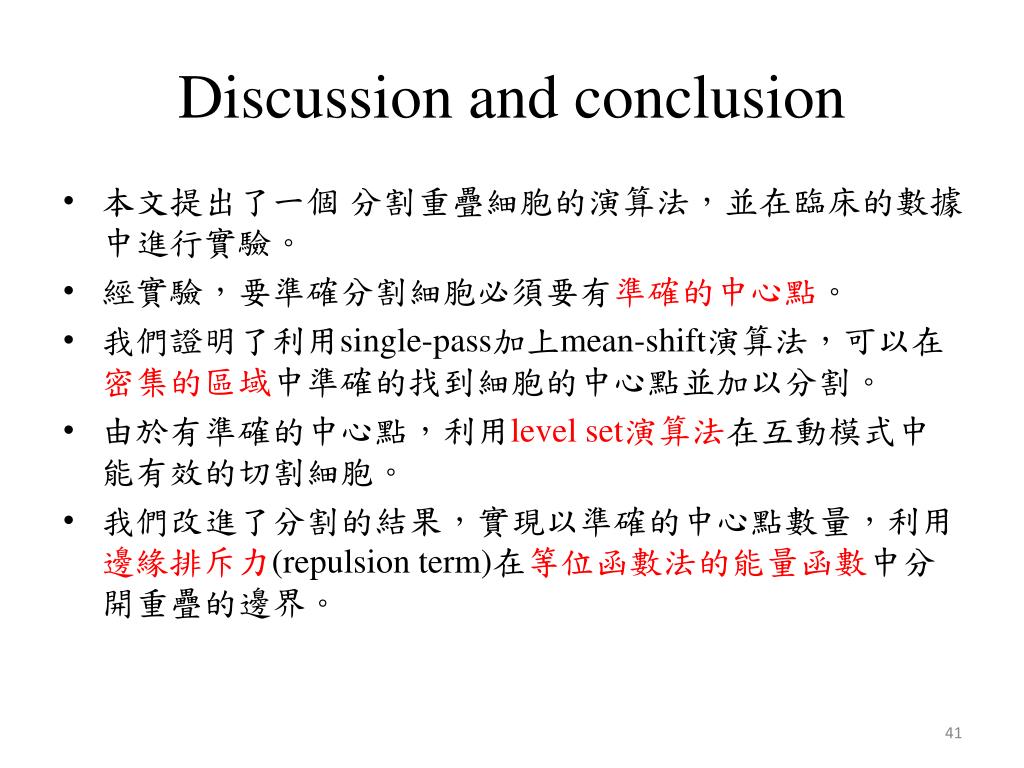

  41. Discussion and conclusion • 本文提出了一個 分割重疊細胞的演算法，並在臨床的數據中進行實驗。 • 經實驗，要準確分割細胞必須要有準確的中心點。 • 我們證明了利用single-pass加上mean-shift演算法，可以在密集的區域中準確的找到細胞的中心點並加以分割。 • 由於有準確的中心點，利用level set演算法在互動模式中能有效的切割細胞。 • 我們改進了分割的結果，實現以準確的中心點數量，利用邊緣排斥力(repulsion term)在等位函數法的能量函數中分開重疊的邊界。

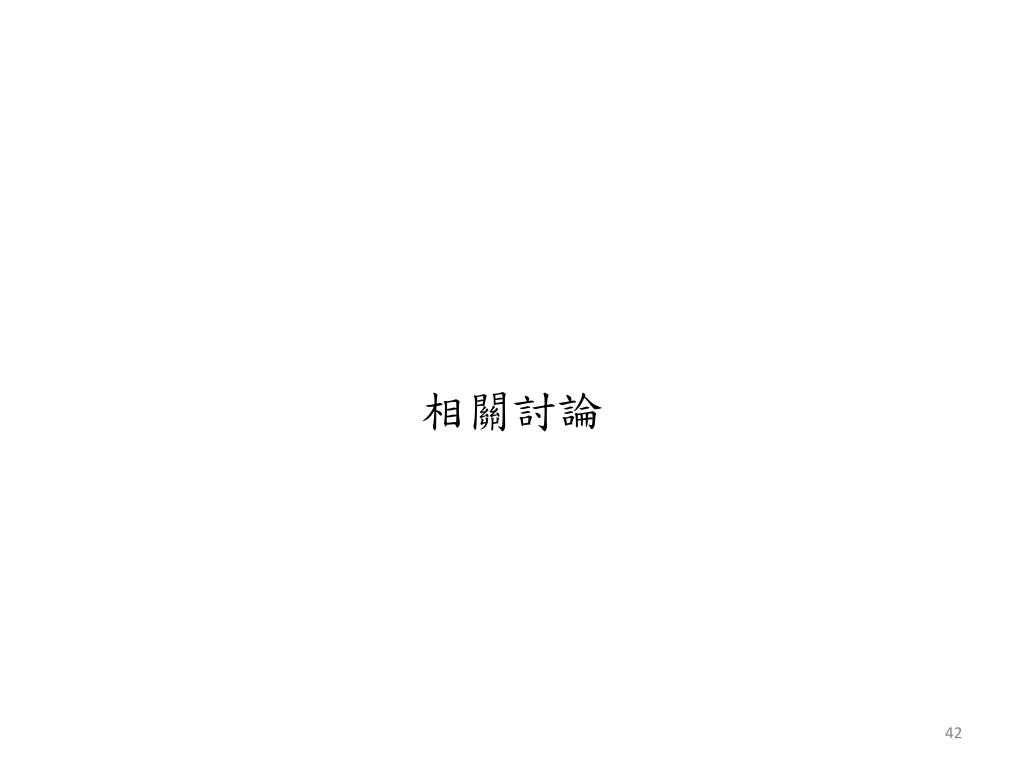

  42. 相關討論

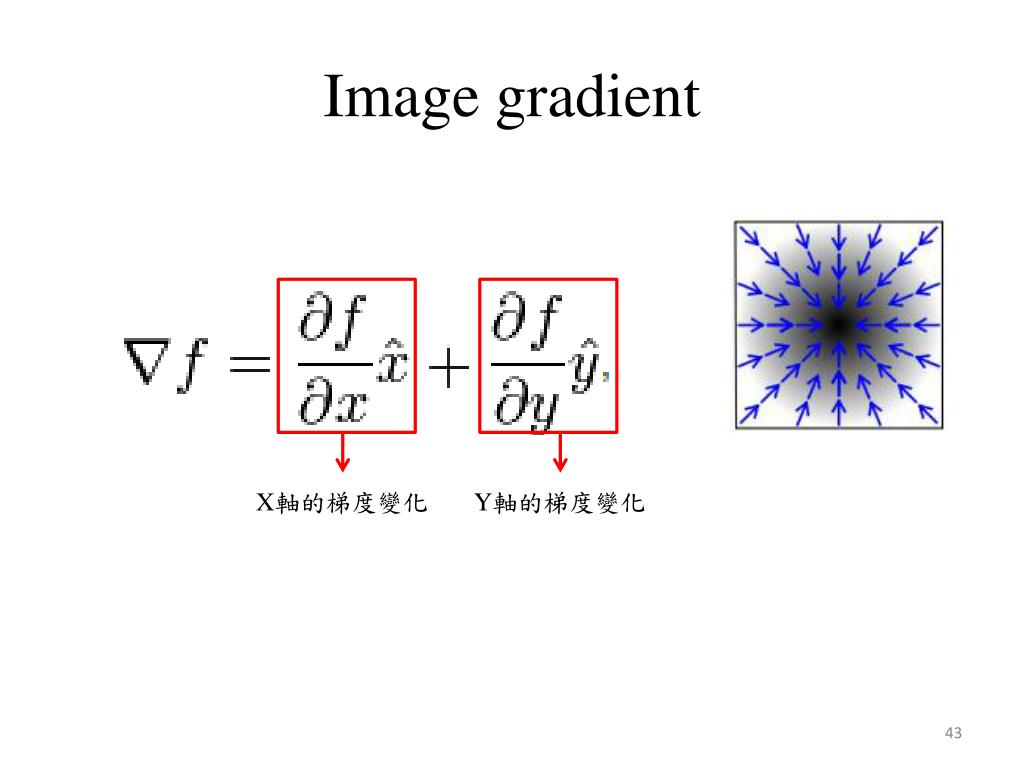

  43. Image gradient X軸的梯度變化 Y軸的梯度變化

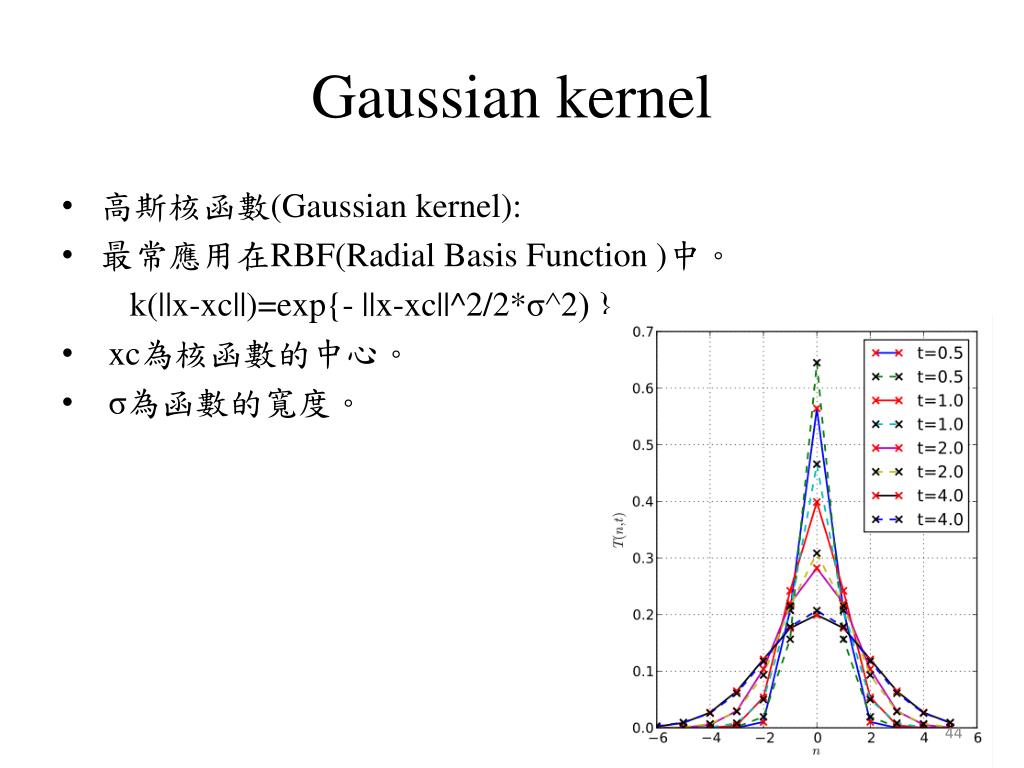

  44. Gaussiankernel • 高斯核函數(Gaussiankernel): • 最常應用在RBF(Radial Basis Function )中。 k(||x-xc||)=exp{- ||x-xc||^2/2*σ^2) } • xc為核函數的中心。 • σ為函數的寬度。

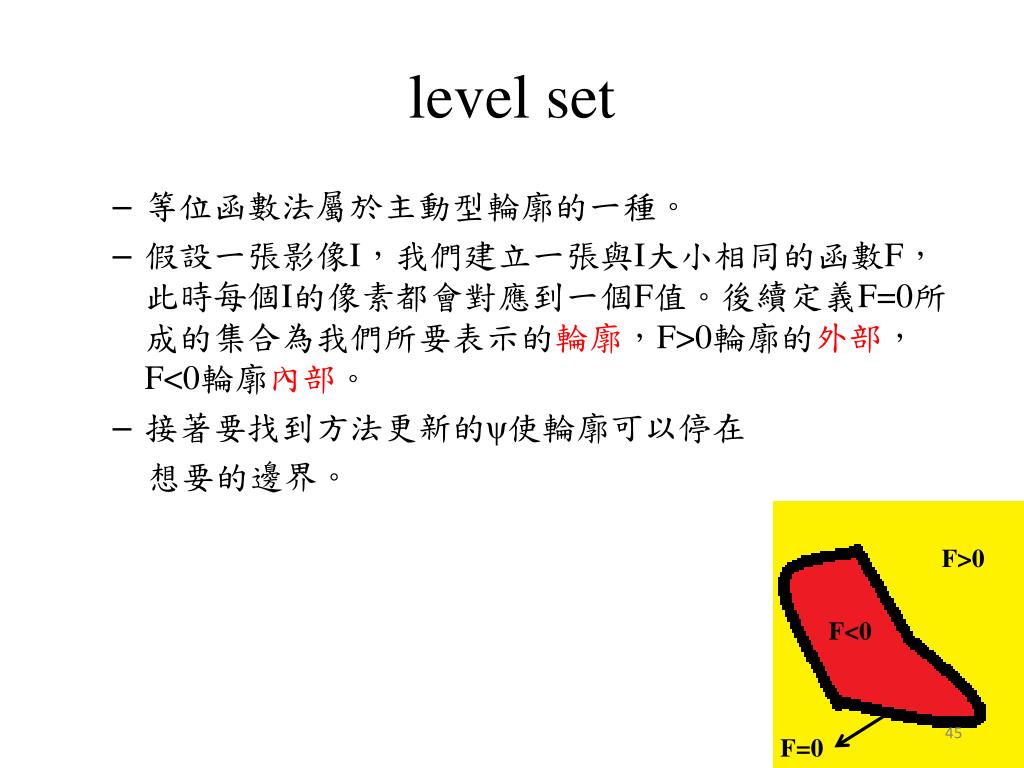

  45. level set • 等位函數法屬於主動型輪廓的一種。 • 假設一張影像I，我們建立一張與I大小相同的函數F，此時每個I的像素都會對應到一個F值。後續定義F=0所成的集合為我們所要表示的輪廓，F>0輪廓的外部，F<0輪廓內部。 • 接著要找到方法更新的ψ使輪廓可以停在 想要的邊界。 F>0 F<0 F=0

  46. Heaviside • 又稱黑維塞階躍函數。 • 它是個不連續數，其「微分」是迪拉克函數。

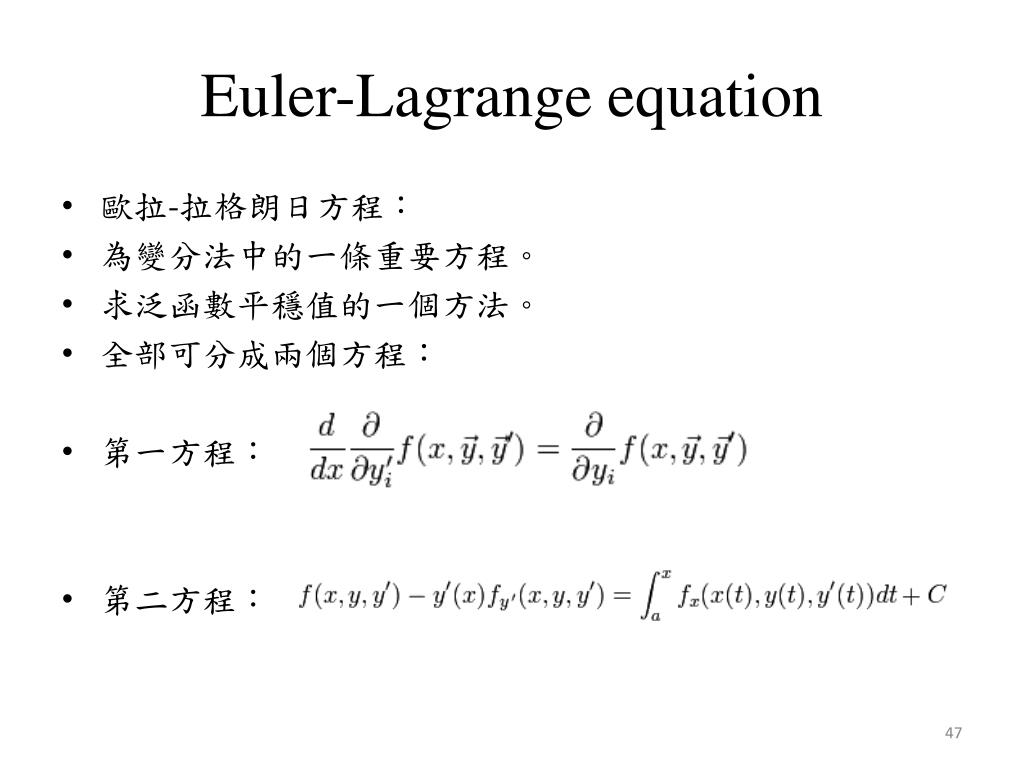

  47. Euler-Lagrange equation • 歐拉-拉格朗日方程： • 為變分法中的一條重要方程。 • 求泛函數平穩值的一個方法。 • 全部可分成兩個方程： • 第一方程： • 第二方程：
