  1. Projekt3D-MODELLIEREN © 2000 Zehentner Stefan / Trixl Thomas II. MB der HTL Saalfelden

  2. THEMA Verschneidung des zylindrischen Kurbelwellengehäuses und des Vergaserstutzens eines Modellmotors

  3. INHALT • Fotos vom realen Objekt • Detailbeschreibung • Planung / Modelliertabelle • Einfache Animation • Regelbilder (Axo, Hauptrisse)

  4. FOTOS

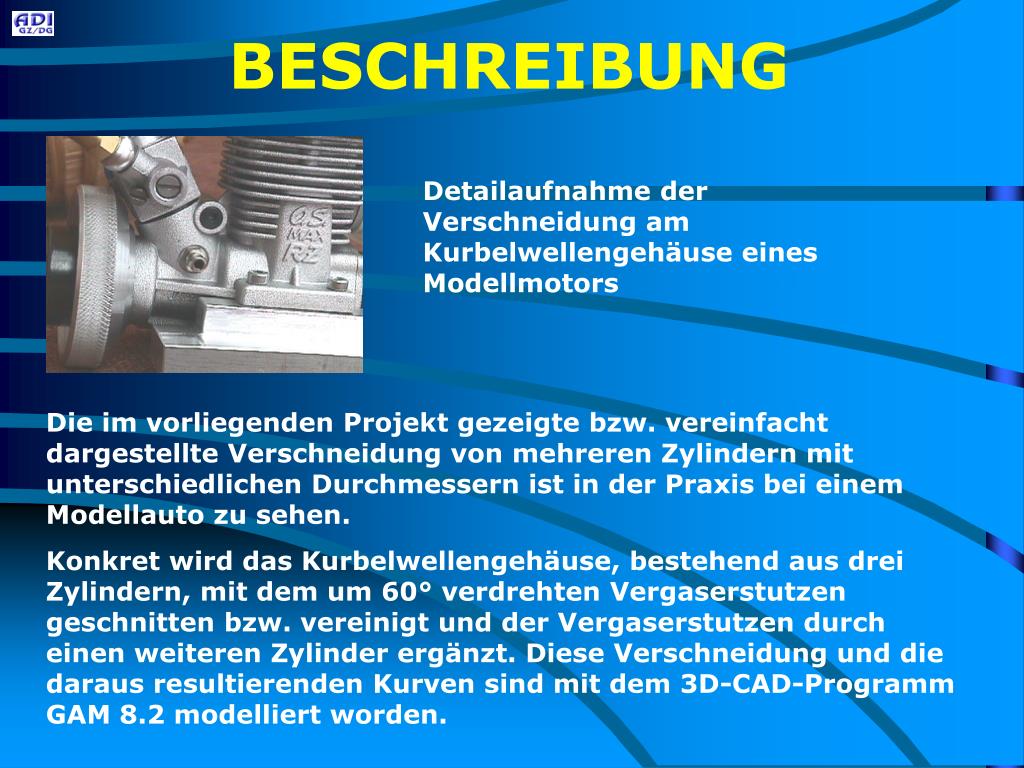

  5. BESCHREIBUNG Detailaufnahme der Verschneidung am Kurbelwellengehäuse eines Modellmotors Die im vorliegenden Projekt gezeigte bzw. vereinfacht dargestellte Verschneidung von mehreren Zylindern mit unterschiedlichen Durchmessern ist in der Praxis bei einem Modellauto zu sehen. Konkret wird das Kurbelwellengehäuse, bestehend aus drei Zylindern, mit dem um 60° verdrehten Vergaserstutzen geschnitten bzw. vereinigt und der Vergaserstutzen durch einen weiteren Zylinder ergänzt. Diese Verschneidung und die daraus resultierenden Kurven sind mit dem 3D-CAD-Programm GAM 8.2 modelliert worden.

  6. Motorzeichnung mit zwei Varianten der Kupplung (aus Micrographics Designer)

  7. Sollteil: K1+K2+K3+K4+K5+K6+K7 ( + ... Vereinigung !) Sollteil: K1+K2+K3+K4+K5+K6+K7 ( + ... Vereinigung !) MODELLIERTABELLE

  8. EINFACHE ANIMATION

  9. AXONOMETRIE

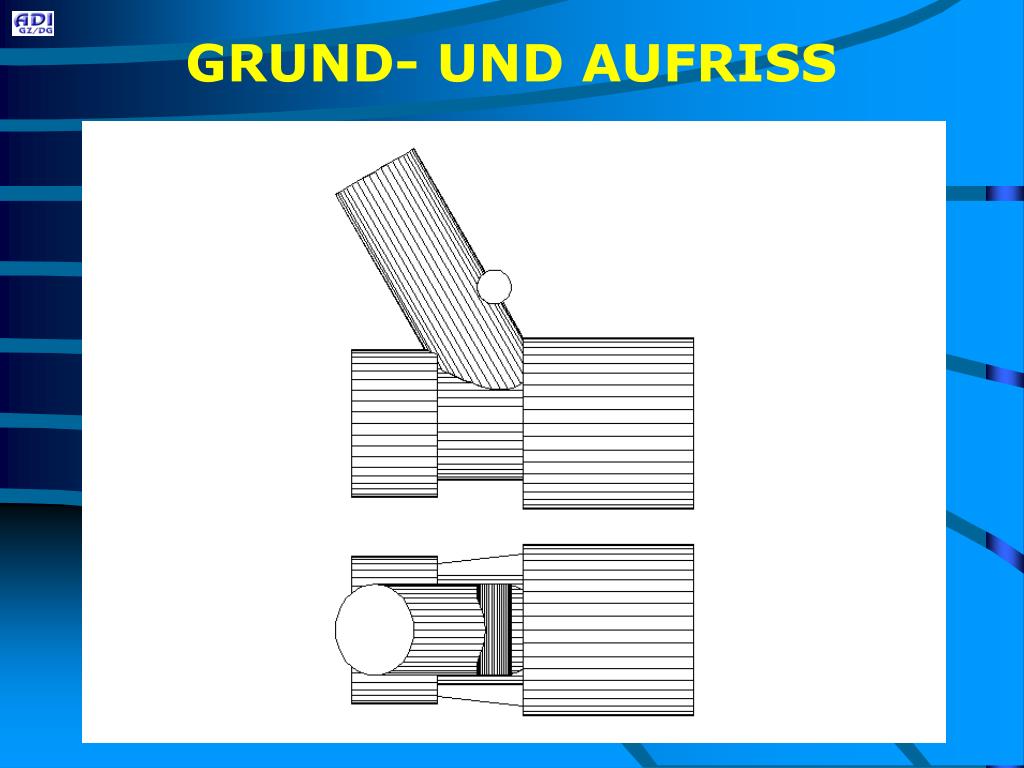

  10. GRUND- UND AUFRISS
