Presentation Transcript

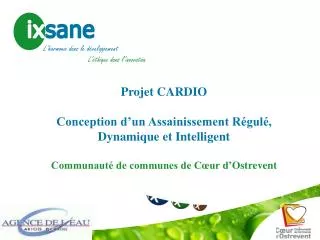

  1. L’harmonie dans le développement L’éthique dans l’innovation Eau & Environnement Projet CARDIO Conception d’un Assainissement Régulé, Dynamique et Intelligent Communauté de communes de Cœur d’Ostrevent Développement durable & Energies Gestion des sites & sols potentiellement pollués

  2. CARDIO Objectifs • Protection environnementale des milieux récepteurs en minimisant les rejets d’eaux pluviales non traités tout en maintenant le niveau de protection contre les inondations. • Création d’un système de régulation automatique en temps réel des ouvrages de contrôle des écoulements et de maitrise des déversements. Modèles hydrologiques conceptuels Méthodes d’optimisation explicite de problèmes à plusieurs variables Auto-surveillance

  3. Centre LERNE à Granville Centre Lerné de Granville • Projet européen MARECLEAN Protection des eaux côtières • Porteur: Syndicat mixte des bassins versants des côtiers Granvillais (SMBCG) • Coût : 1,6 millions d’euros • les dysfonctionnements des réseaux d’assainissement en zone urbaine = 2ème source de contamination importante  mise en place d’une gestion dynamique

  4. Centre LERNE à Granville Centre Lerné de Granville Le système d’assainissement de l’agglomération de Granville : • 12 communes • 1 station d’épuration principale (72 000 EH) • 46 postes de refoulement , 7 bassins tampon , 22 trop-pleins et déversoirs vers les fleuves côtiers ou la mer .

  5. Centre LERNE à Granville Principes de la gestion dynamique des réseaux 1) Optimiser le remplissage des bassins  Utilisation de la structure en cascade des bassins et action sur le pompage

  6. Centre LERNE à Granville Principes de la gestion dynamique des réseaux 2) Déplacer les volumes déversés  Utilisation des seuils de sensibilités des embouchures

  7. Centre LERNE à Granville Principes de la gestion dynamique des réseaux 3) Evaluer les impacts dans chaque situation spécifique  Modélisation en temps réel de l’ensemble du système d’assainissement

  8. Centre LERNE à Granville Retour d’expériences Problème principal : la pertinence des prévisions météorologiques Non annoncé > Annoncé  Fiabilité des prévisions Météo!!

  9. CARDIO Définition du cahier des charges de CARDIO • Ne pas avoir recours à un système de prévision pluviométrique dont la fiabilité n’est pas assurée • Avoir un système capable de fonctionner en tout automatique sans intervention humaine • Etre capable de choisir les lois de commande à appliquer en temps réel (optimisation continue)

  10. CARDIO De l’aspect hydrologique vers l’aspect automatique Simulation hydrologique Prendre la problématique abordée par la face « automatisme » Commande d’automates Un grand nombre de calculs en des temps assez courts Temps de calcul trop importants Optimisation continue du fonctionnement du réseau d’assainissement par le biais des automates. Impossibilité de l’optimisation de l’usage des capacités du réseau (temps de réactiontrop longs)

  11. CARDIO Les principes de base • Possibilité de modélisation en temps continu. • Suivi de l’évolution des différents éléments en fonction du temps. • Intégration des commandes d’automates. • Possibilité d’effectuer un grand nombre de calculs en des temps très courts.

  12. CARDIO Le réseau test 12

  13. CARDIO Résultats de l’application des lois de commande

  14. CARDIO Problématique des temps de calcul Environ 2 secondes par itération pour 5 automates Cela peut sembler peu mais ….

  15. CARDIO Résultats de l’application des lois de commande avec un nouvel algorithme d’optimisation

  16. CARDIO Temps de calcul avec le nouvel algorithme 0,5 seconde par itération pour 5 automates C’est 4 fois plus rapide et en plus …

  17. CARDIO Comparaison des temps de calcul entre les deux algorithmes

  18. CARDIO Application sur les pluies réelles (bilan sur 16 ans :Mars 88 – Décembre 2004)

  19. CARDIO Le réseau

  20. CARDIO Le synoptique du réseau

  21. CARDIO Le synoptique CARDIO

  22. CARDIO Reste à faire • Paramétrer les blocs du synoptique CARDIO • Valider la modélisation CARDIO (a priori dernier verrou scientifique) • Tester et valider les lois de commande sur le réseau • Ecrire le cahier des charges pour l’implémentation in situ

  23. Ingénierie urbaine Développement durable Recherche et Transfert Technologique Tel : 07.78.63.60.61 Personne à contacter : Olivier BLANPAIN Courriel : olivier.blanpain@ixsane.com L’harmonie dans le développement L’éthique dans l’innovation VISITER VISITER www.ixsane.com VISITER VISITER
