  1. Aula 09 CONCORDÂNCIA DE RETAS COM ARCO DE CIRCUNFERÊNCIA.

  2. CONCORDÂNICA DE RETA COM ARCO DE CIRCUNFERÊNCIA 1 CONCORDÂNCIA DE RETA COM ARCO DE CIRCUNFERÊNCIA . Concordar um arco de circunferência com segmento de reta dado. 2 Concordar um arco de circunferência com segmento de reta dado, passando por um ponto P. 3 Concordar dois segmentos de reta paralelos com arco de circunferência. 4 Concordar dois segmentos de reta paralelos orientados em sentidos contrários, que tem suas extremidades numa mesma perpendicular com dois arcos de raios iguais. 5 Concordar dois segmentos de reta paralelos orientados em sentidos contrários, que tem suas extremidades numa mesma perpendicular com dois arcos de raios diferentes. 6 Concordar dois segmentos de reta paralelos orientados em sentidos contrários, que não tem suas extremidades numa mesma perpendicular com dois arcos de raios iguais. 7

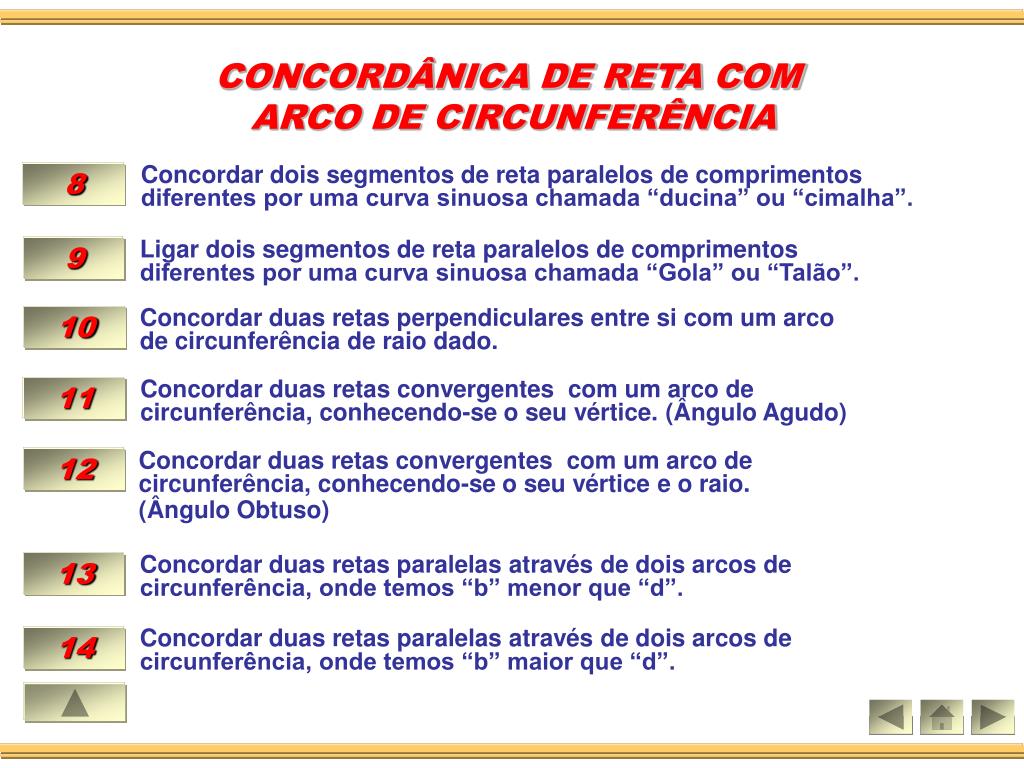

  3. CONCORDÂNICA DE RETA COM ARCO DE CIRCUNFERÊNCIA Concordar dois segmentos de reta paralelos de comprimentos diferentes por uma curva sinuosa chamada “ducina” ou “cimalha”. 8 Ligar dois segmentos de reta paralelos de comprimentos diferentes por uma curva sinuosa chamada “Gola” ou “Talão”. 9 Concordar duas retas perpendiculares entre si com um arco de circunferência de raio dado. 10 Concordar duas retas convergentes com um arco de circunferência, conhecendo-se o seu vértice. (Ângulo Agudo) 11 Concordar duas retas convergentes com um arco de circunferência, conhecendo-se o seu vértice e o raio. (Ângulo Obtuso) 12 Concordar duas retas paralelas através de dois arcos de circunferência, onde temos “b” menor que “d”. 13 Concordar duas retas paralelas através de dois arcos de circunferência, onde temos “b” maior que “d”. 14

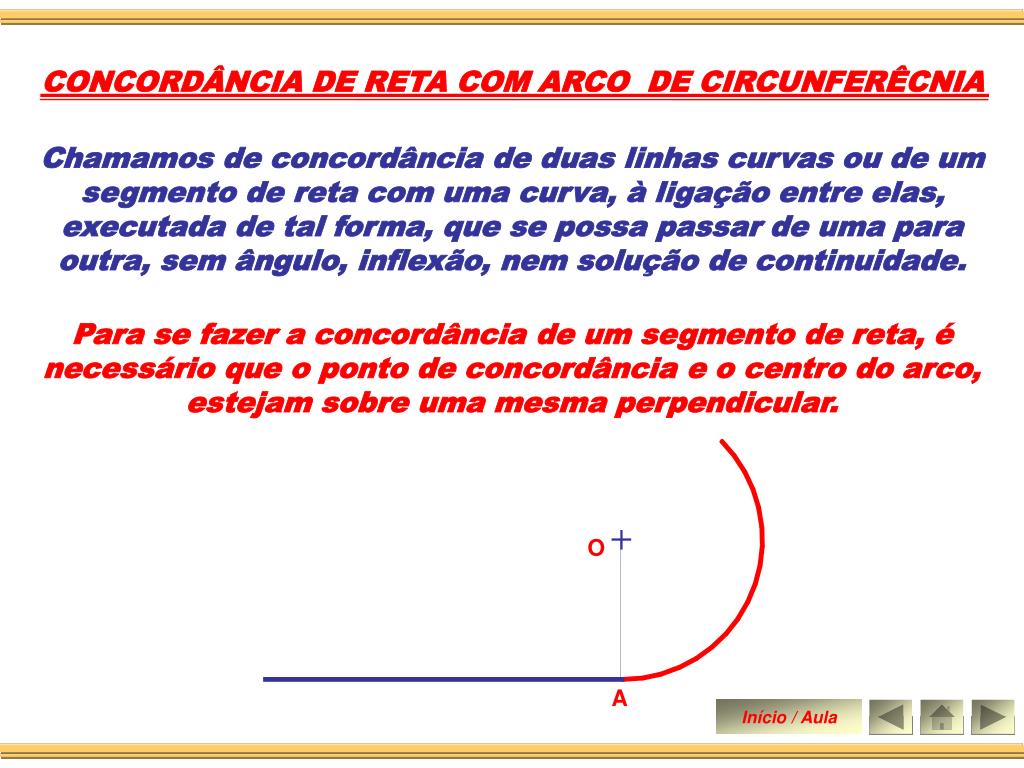

  4. CONCORDÂNCIA DE RETA COM ARCO DE CIRCUNFERÊCNIA O A Chamamos de concordância de duas linhas curvas ou de um segmento de reta com uma curva, à ligação entre elas, executada de tal forma, que se possa passar de uma para outra, sem ângulo, inflexão, nem solução de continuidade. Para se fazer a concordância de um segmento de reta, é necessário que o ponto de concordância e o centro do arco, estejam sobre uma mesma perpendicular. Início / Aula

  5. O A B 2. CONCORDAR UM ARCO DE CIRCUNFERÊNCIA COM UM SEGMENTO DE RETA DADO. 1.Seja dado o segmento de reta AB. 2.Traça-se uma perpendicular pela extremidade B. 3.Com centro em B abertura igual ao raio do arco marca-se o centro O. 4.Com centro em O abertura OB descreve-se arco concordando com o segmento de reta. Início / Aula

  6. P A B 6.Com centro em O abertura OB ou OP descreve-se arco de circunferência concordando com o segmento de reta. 3. CONCORDAR UM ARCO DE CIRCUNFERÊNCIA COM UM SEGMENTO DE RETA DADO, PASSANDO PELO PONTO P. O 1.Seja dado o segmento de reta AB e o ponto P . 2.Traça-se uma perpendicular pela extremidade B. 3.Une-se o ponto P ao ponto B. 4.Traça-se a mediatriz do segmento PB. 5.Onde a mediatriz do segmento PB se cruzar com a perpendicular obtém-se o centro “O” Início / Aula

  7. A B O D C 5.Com centro em O abertura OB ou OD descreve-se arco de circunferência concordando com os dois segmentos de reta. 4. CONCORDAR DOIS SEGMENTOS DE RETA PARALELOS COM UM ARCO DE CIRCUNFERÊCNIA. 1.Sejam dados os segmentos de reta AB e CD. 2.Traça-se uma perpendicular a estes segmentos unindo o ponto B ao ponto D. 3.Traça-se a mediatriz do segmento BD. 4.Onde a mediatriz do segmento BD se cruzar com a perpendicular obtém-se o centro “O”. Início / Aula

  8. B A E C D 8.Com centro em O´ abertura O´E. descreve-se o arco EC, concordando assim os segmento AB e CD. 5. CONCORDAR DOIS SEGMENTOS DE RETA PARALELOS ORIENTADOS EM SENTIDOS CONTRÁRIOS, QUEM TEM SUAS EXTREMIDADES NUMA MESMA PERPENDICULAR COM DOIS ARCOS DE RAIOS IGUAIS. O O´ 1.Sejam dados os segmentos de reta AB e CD. 2.Une-se o ponto B ao ponto C. 3.Traça-se a mediatriz do segmento BC, obtendo sobre este o ponto E. 4.Traça-se as mediatrizes dos segmentos BE e EC. 5.Onde a mediatriz do segmento BE se cruzar com o segmento BC obtém-se o centro “O”, 6.Onde a mediatriz do segmento EC se cruzar com o segmento BC obtém-se o centro “O´”. 7.Com centro em O abertura OB descreve-se o arco BE. Início / Aula

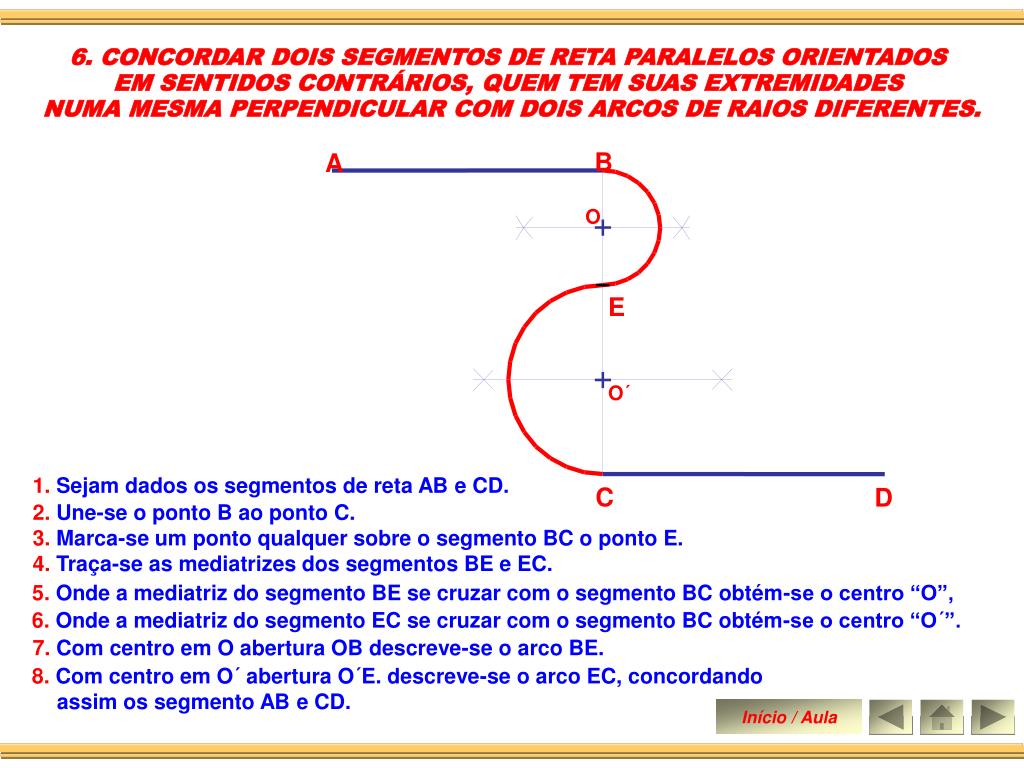

  9. B A O E O´ C D 8.Com centro em O´ abertura O´E. descreve-se o arco EC, concordando assim os segmento AB e CD. 6. CONCORDAR DOIS SEGMENTOS DE RETA PARALELOS ORIENTADOS EM SENTIDOS CONTRÁRIOS, QUEM TEM SUAS EXTREMIDADES NUMA MESMA PERPENDICULAR COM DOIS ARCOS DE RAIOS DIFERENTES. 1.Sejam dados os segmentos de reta AB e CD. 2.Une-se o ponto B ao ponto C. 3.Marca-se um ponto qualquer sobre o segmento BC o ponto E. 4.Traça-se as mediatrizes dos segmentos BE e EC. 5.Onde a mediatriz do segmento BE se cruzar com o segmento BC obtém-se o centro “O”, 6.Onde a mediatriz do segmento EC se cruzar com o segmento BC obtém-se o centro “O´”. 7.Com centro em O abertura OB descreve-se o arco BE. Início / Aula

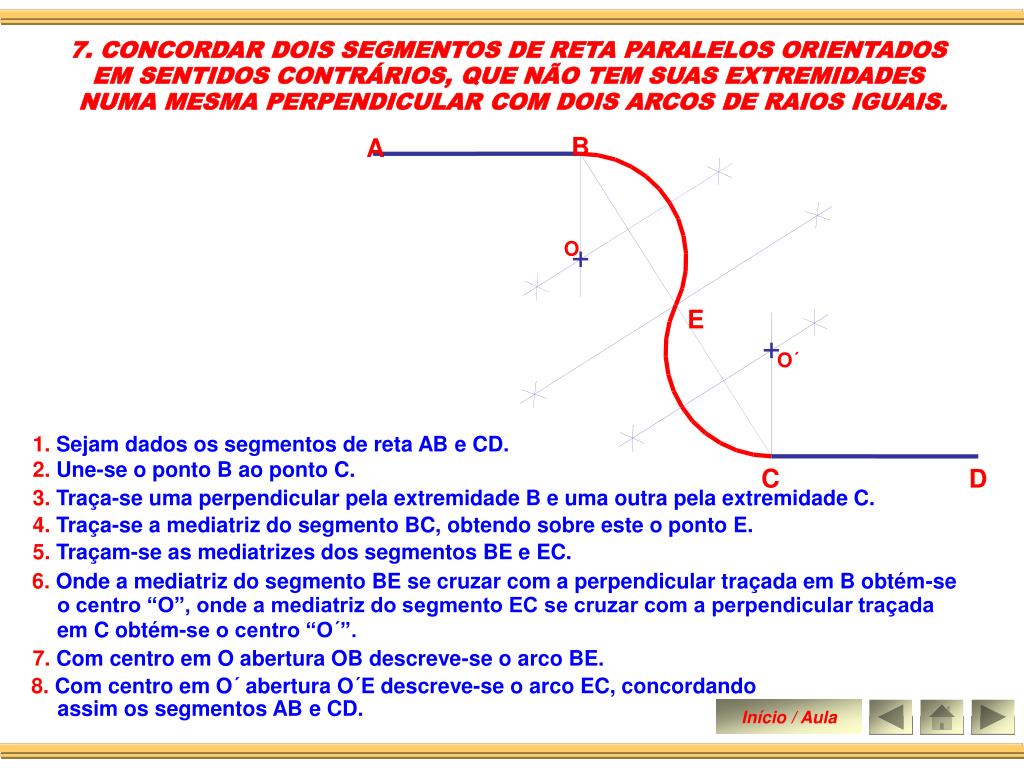

  10. B A O E O´ C D 6.Onde a mediatriz do segmento BE se cruzar com a perpendicular traçada em B obtém-se o centro “O”, onde a mediatriz do segmento EC se cruzar com a perpendicular traçada em C obtém-se o centro “O´”. 8.Com centro em O´ abertura O´E descreve-se o arco EC, concordando assim os segmentos AB e CD. 7. CONCORDAR DOIS SEGMENTOS DE RETA PARALELOS ORIENTADOS EM SENTIDOS CONTRÁRIOS, QUE NÃO TEM SUAS EXTREMIDADES NUMA MESMA PERPENDICULAR COM DOIS ARCOS DE RAIOS IGUAIS. 1.Sejam dados os segmentos de reta AB e CD. 2.Une-se o ponto B ao ponto C. 3.Traça-se uma perpendicular pela extremidade B e uma outra pela extremidade C. 4.Traça-se a mediatriz do segmento BC, obtendo sobre este o ponto E. 5.Traçam-se as mediatrizes dos segmentos BE e EC. 7.Com centro em O abertura OB descreve-se o arco BE. Início / Aula

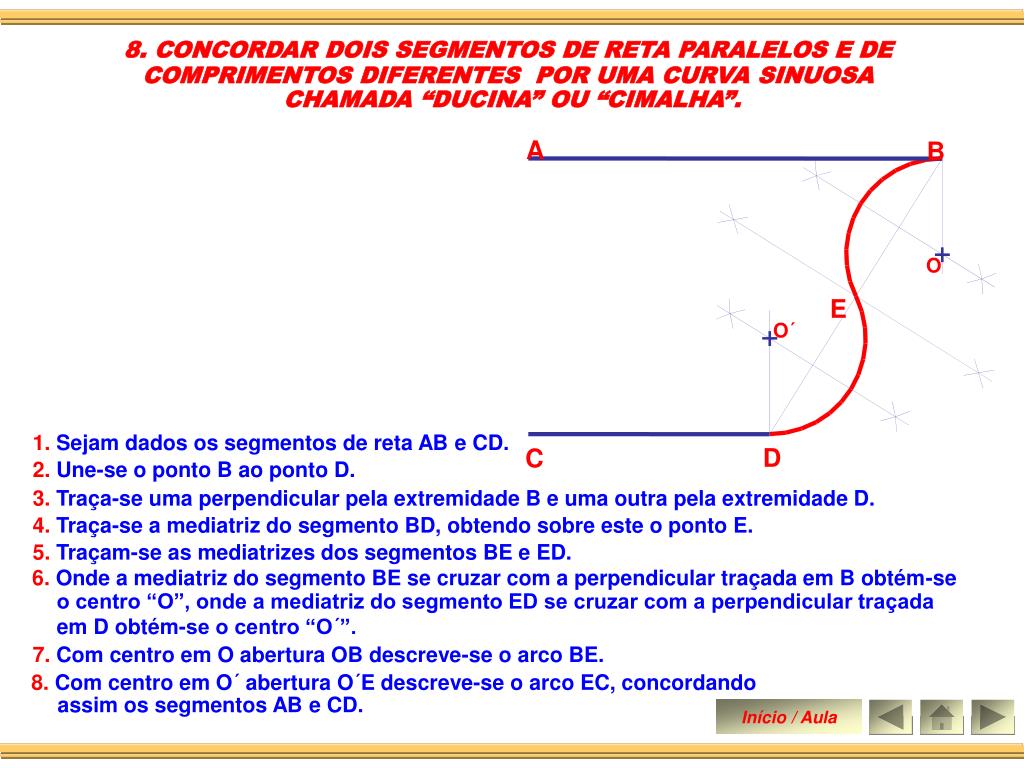

  11. A B O E O´ D C 6.Onde a mediatriz do segmento BE se cruzar com a perpendicular traçada em B obtém-se o centro “O”, onde a mediatriz do segmento ED se cruzar com a perpendicular traçada em D obtém-se o centro “O´”. 8.Com centro em O´ abertura O´E descreve-se o arco EC, concordando assim os segmentos AB e CD. 8. CONCORDAR DOIS SEGMENTOS DE RETA PARALELOS E DE COMPRIMENTOS DIFERENTES POR UMA CURVA SINUOSA CHAMADA “DUCINA” OU “CIMALHA”. 1.Sejam dados os segmentos de reta AB e CD. 2.Une-se o ponto B ao ponto D. 3.Traça-se uma perpendicular pela extremidade B e uma outra pela extremidade D. 4.Traça-se a mediatriz do segmento BD, obtendo sobre este o ponto E. 5.Traçam-se as mediatrizes dos segmentos BE e ED. 7.Com centro em O abertura OB descreve-se o arco BE. Início / Aula

  12. O´ B A E D C O 9. LIGAR DOIS SEGMENTOS DE RETA PARALELOS E DE COMPRIMENTOS DIFERENTES POR UMA CURVA SINUOSA CHAMADA “GOLA” OU “TALÃO”. 1.Sejam dados os segmentos de reta AB e CD. 2.Une-se o ponto B ao ponto D. 3.Traça-se a mediatriz do segmento BD obtendo sobre este o ponto E. 4.Com centro em D abertura DE descreve-se um arco de circunferência 5.Com centro em E abertura ED descreve-se outro arco obtendo o centro “O”, 6.Com centro B abertura BE descreve-se um arco de circunferência 7.Com centro em E abertura EB descreve-se outro arco obtendo assim o centro “O´”. 8.Com centro em O abertura OD descreve-se o arco DE. 9.Com centro em O´ abertura O´E descreve-se o arco EB, ligando os segmentos AB e CD. Início / Aula

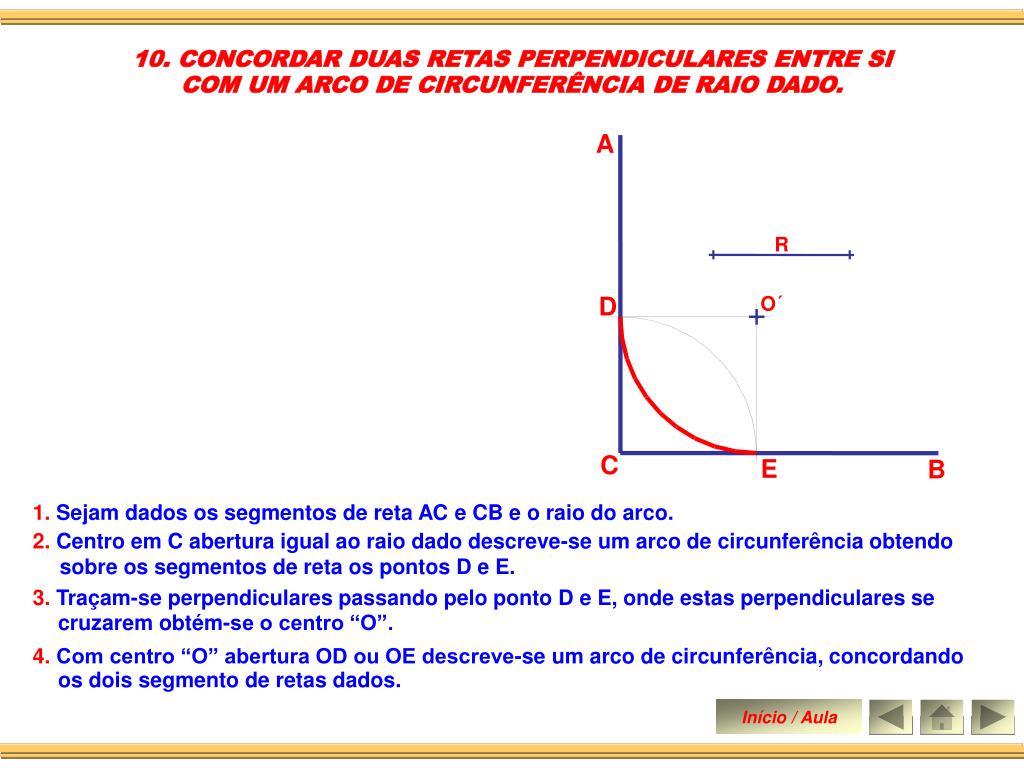

  13. A R D O´ C E B 2.Centro em C abertura igual ao raio dado descreve-se um arco de circunferência obtendo sobre os segmentos de reta os pontos D e E. 3.Traçam-se perpendiculares passando pelo ponto D e E, onde estas perpendiculares se cruzarem obtém-se o centro “O”. 4.Com centro “O” abertura OD ou OE descreve-se um arco de circunferência, concordando os dois segmento de retas dados. 10. CONCORDAR DUAS RETAS PERPENDICULARES ENTRE SI COM UM ARCO DE CIRCUNFERÊNCIA DE RAIO DADO. 1.Sejam dados os segmentos de reta AC e CB e o raio do arco. Início / Aula

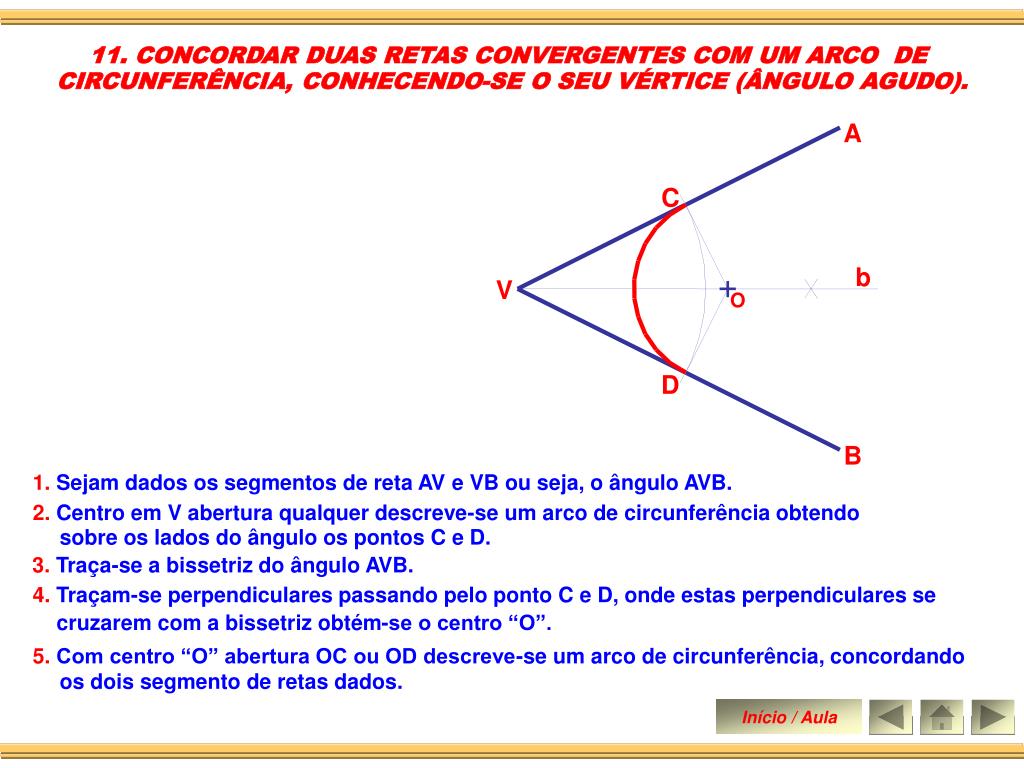

  14. A C b V O D B 2.Centro em V abertura qualquer descreve-se um arco de circunferência obtendo sobre os lados do ângulo os pontos C e D. 4.Traçam-se perpendiculares passando pelo ponto C e D, onde estas perpendiculares se cruzarem com a bissetriz obtém-se o centro “O”. 5.Com centro “O” abertura OC ou OD descreve-se um arco de circunferência, concordando os dois segmento de retas dados. 11. CONCORDAR DUAS RETAS CONVERGENTES COM UM ARCO DE CIRCUNFERÊNCIA, CONHECENDO-SE O SEU VÉRTICE (ÂNGULO AGUDO). 1.Sejam dados os segmentos de reta AV e VB ou seja, o ângulo AVB. 3.Traça-se a bissetriz do ângulo AVB. Início / Aula

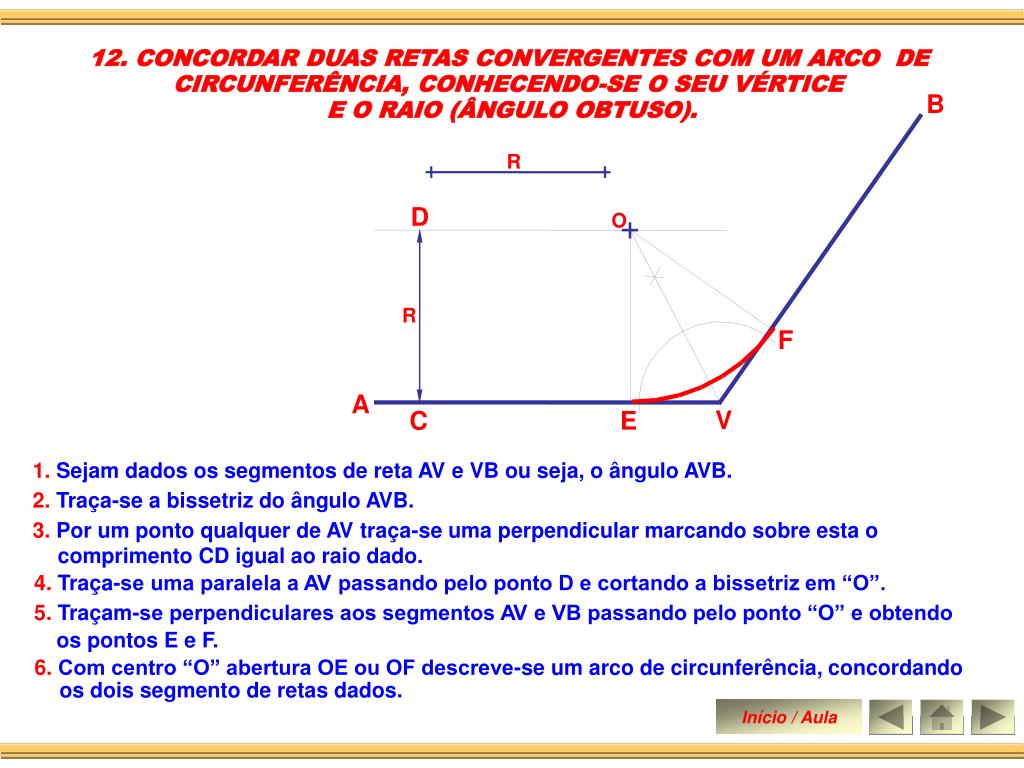

  15. B R D O R F A V C E 3.Por um ponto qualquer de AV traça-se uma perpendicular marcando sobre esta o comprimento CD igual ao raio dado. 5.Traçam-se perpendiculares aos segmentos AV e VB passando pelo ponto “O” e obtendo os pontos E e F. 6.Com centro “O” abertura OE ou OF descreve-se um arco de circunferência, concordando os dois segmento de retas dados. 12. CONCORDAR DUAS RETAS CONVERGENTES COM UM ARCO DE CIRCUNFERÊNCIA, CONHECENDO-SE O SEU VÉRTICE E O RAIO (ÂNGULO OBTUSO). 1.Sejam dados os segmentos de reta AV e VB ou seja, o ângulo AVB. 2.Traça-se a bissetriz do ângulo AVB. 4.Traça-se uma paralela a AV passando pelo ponto D e cortando a bissetriz em “O”. Início / Aula

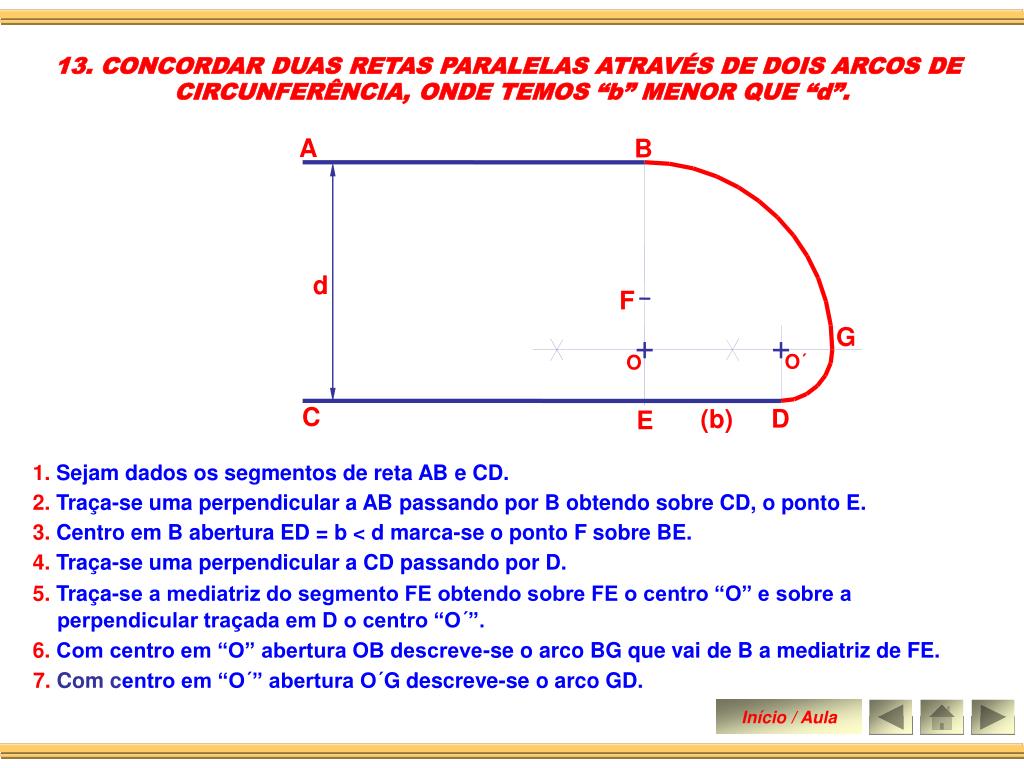

  16. A B d F G O´ O C D (b) E 5.Traça-se a mediatriz do segmento FE obtendo sobre FE o centro “O” e sobre a perpendicular traçada em D o centro “O´”. 13. CONCORDAR DUAS RETAS PARALELAS ATRAVÉS DE DOIS ARCOS DE CIRCUNFERÊNCIA, ONDE TEMOS “b” MENOR QUE “d”. 1.Sejam dados os segmentos de reta AB e CD. 2.Traça-se uma perpendicular a AB passando por B obtendo sobre CD, o ponto E. 3.Centro em B abertura ED = b < d marca-se o ponto F sobre BE. 4.Traça-se uma perpendicular a CD passando por D. 6.Com centro em “O” abertura OB descreve-se o arco BG que vai de B a mediatriz de FE. 7.Com centro em “O´” abertura O´G descreve-se o arco GD. Início / Aula

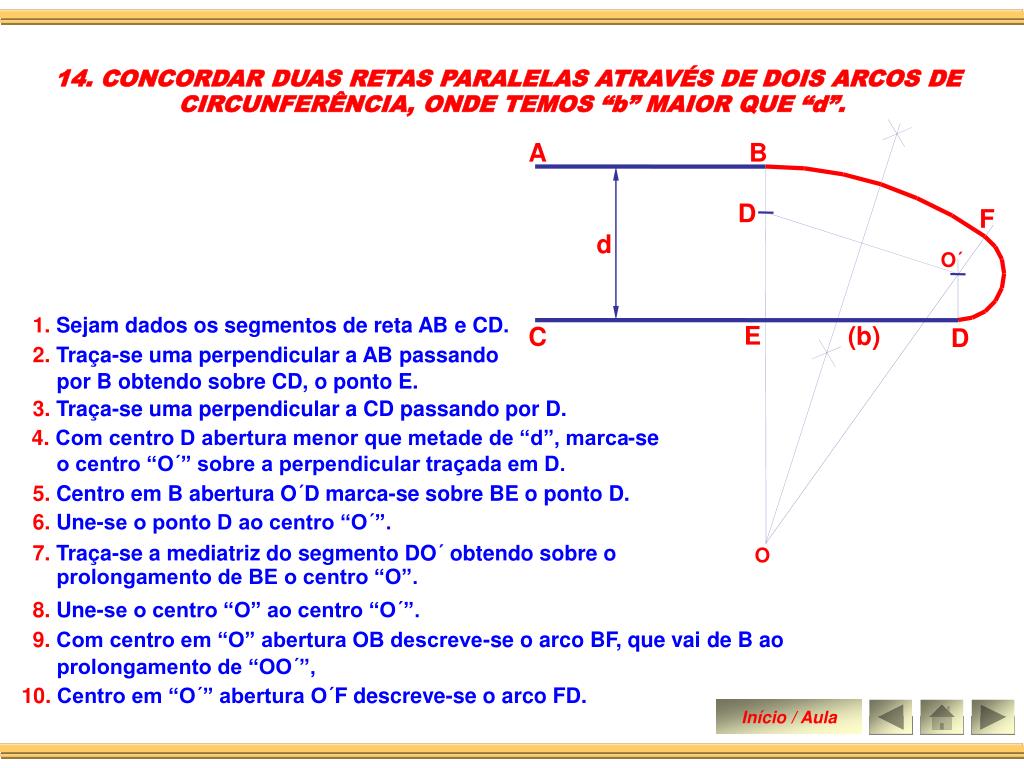

  17. A B D F d O´ E (b) C D 2.Traça-se uma perpendicular a AB passando por B obtendo sobre CD, o ponto E. 4. Com centro D abertura menor que metade de “d”, marca-se o centro “O´” sobre a perpendicular traçada em D. O 7.Traça-se a mediatriz do segmento DO´ obtendo sobre o prolongamento de BE o centro “O”. 9.Com centro em “O” abertura OB descreve-se o arco BF, que vai de B ao prolongamento de “OO´”, 14. CONCORDAR DUAS RETAS PARALELAS ATRAVÉS DE DOIS ARCOS DE CIRCUNFERÊNCIA, ONDE TEMOS “b” MAIOR QUE “d”. 1.Sejam dados os segmentos de reta AB e CD. 3.Traça-se uma perpendicular a CD passando por D. 5.Centro em B abertura O´D marca-se sobre BE o ponto D. 6.Une-se o ponto D ao centro “O´”. 8. Une-se o centro “O” ao centro “O´”. 10. Centro em “O´” abertura O´F descreve-se o arco FD. Início / Aula

  18. Aula 10 CONCORDÂNCIA DE ARCO COM ARCO DE CIRCUNFERÊNCIA.

  19. CONCORDÂNCIA DE ARCO COM ARCO DE CIRCUNFERÊNCIA 1 CONCORDÂNCIA DE ARCO COM ARCO DE CIRCUNFERÊNCIA Concordar um arco dado de centro “O” com outro de sentido contrário no ponto “A”. 2 Concordar um arco dado de centro “O” com outro no mesmo sentido no ponto “A”. 3 Concordar um arco dado de centro “O” com outro de sentido contrário, passando pelo ponto “A”. 4 Concordar um arco dado de centro “O” com outro no mesmo sentido no ponto “P”. 5 Concordar uma reta “R” com um arco afastado desta reta, conhecendo-se o raio do segundo arco igual 25 mm. 6 Concordar um arco dado de centro “O” com outro arco de mesmo sentido no ponto “A”. 7 Concordar um arco dado de centro “O” com outro arco no mesmo sentido no ponto “A”. 8 Concordar dois arcos dados, através de dois arcos outros arcos com raio igual a 25 mm. 9 Concordar no ponto “A” dois arcos dados, através de um terceiro arco. 10

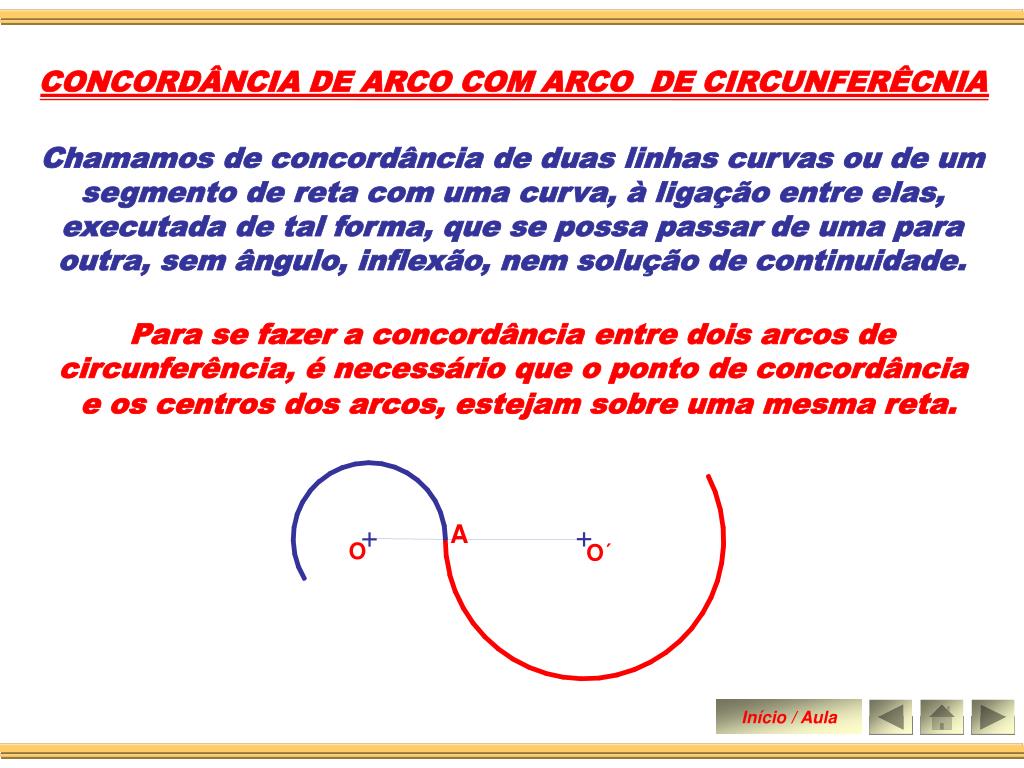

  20. Para se fazer a concordância entre dois arcos de circunferência, é necessário que o ponto de concordância e os centros dos arcos, estejam sobre uma mesma reta. O O´ A CONCORDÂNCIA DE ARCO COM ARCO DE CIRCUNFERÊCNIA Chamamos de concordância de duas linhas curvas ou de um segmento de reta com uma curva, à ligação entre elas, executada de tal forma, que se possa passar de uma para outra, sem ângulo, inflexão, nem solução de continuidade. Início / Aula

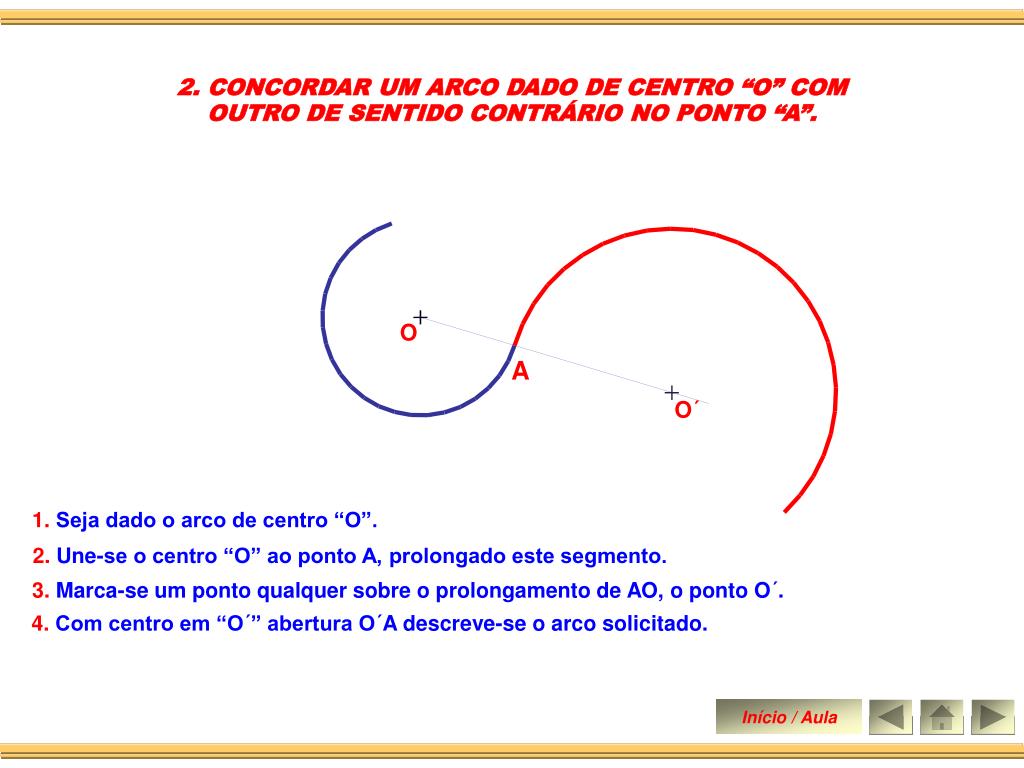

  21. O A O´ 2. CONCORDAR UM ARCO DADO DE CENTRO “O” COM OUTRO DE SENTIDO CONTRÁRIO NO PONTO “A”. 1.Seja dado o arco de centro “O”. 2.Une-se o centro “O” ao ponto A, prolongado este segmento. 3.Marca-se um ponto qualquer sobre o prolongamento de AO, o ponto O´. 4.Com centro em “O´” abertura O´A descreve-se o arco solicitado. Início / Aula

  22. O´ O A 3. CONCORDAR UM ARCO DADO DE CENTRO “O” COM OUTRO NO MESMO SENTIDO NO PONTO “A”. 1.Seja dado o arco de centro “O”. 2.Une-se o ponto A ao centro “O”, prolongado este segmento. 3.Marca-se um ponto qualquer sobre o prolongamento de AO, o ponto O´. 4.Com centro em “O´” abertura O´A descreve-se o arco solicitado. Início / Aula

  23. O P A O´ 4.Traça-se a mediatriz do segmento AP, onde esta mediatriz cruzar com o prolongamento de OA obtém-se o centro “O´”. 4. CONCORDAR UM ARCO DADO DE CENTRO “O” COM OUTRO DE SENTIDO CONTRÁRIO, PASSANDO PELO PONTO “P”. 1.Seja dado o arco de centro “O” e o ponto P. 2.Une-se o centro “O” ao ponto A, prolongado este segmento. 3.Une-se o ponto A ao ponto P. 5.Com centro em “O´” abertura O´A descreve-se o arco solicitado passando pelo ponto P. Início / Aula

  24. O´ O P A 4.Traça-se a mediatriz do segmento AP, onde esta mediatriz cruzar com o prolongamento de AO obtém-se o centro “O´”. 5. CONCORDAR UM ARCO DADO DE CENTRO “O” COM OUTRO NO MESMO SENTIDO NO PONTO “P”. 1.Seja dado o arco de centro “O” e o ponto P. 2.Une-se o ponto A ao centro “O”, prolongado este segmento. 3.Une-se o ponto A ao ponto P. 5.Com centro em “O´” abertura O´A descreve-se o arco solicitado passando pelo ponto P. Início / Aula

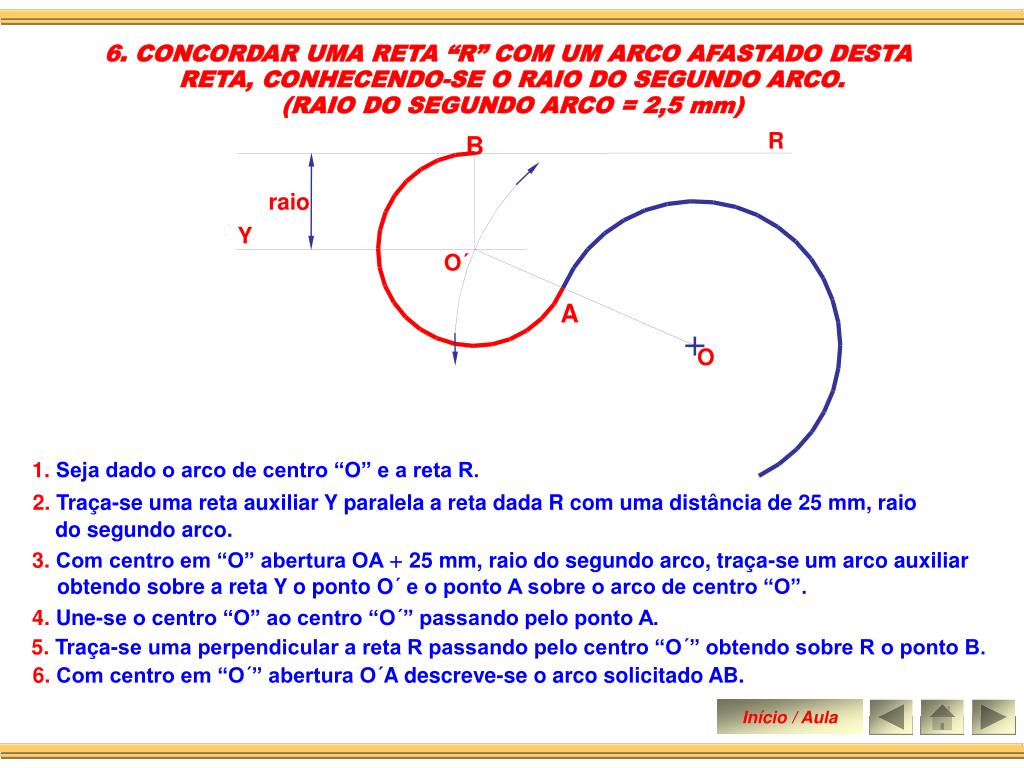

  25. B R raio Y O´ A O 2.Traça-se uma reta auxiliar Y paralela a reta dada R com uma distância de 25 mm, raio do segundo arco. 3.Com centro em “O” abertura OA + 25 mm, raio do segundo arco, traça-se um arco auxiliar obtendo sobre a reta Y o ponto O´ e o ponto A sobre o arco de centro “O”. 6. CONCORDAR UMA RETA “R” COM UM ARCO AFASTADO DESTA RETA, CONHECENDO-SE O RAIO DO SEGUNDO ARCO. (RAIO DO SEGUNDO ARCO = 2,5 mm) 1.Seja dado o arco de centro “O” e a reta R. 4.Une-se o centro “O” ao centro “O´” passando pelo ponto A. 5.Traça-se uma perpendicular a reta R passando pelo centro “O´” obtendo sobre R o ponto B. 6.Com centro em “O´” abertura O´A descreve-se o arco solicitado AB. Início / Aula

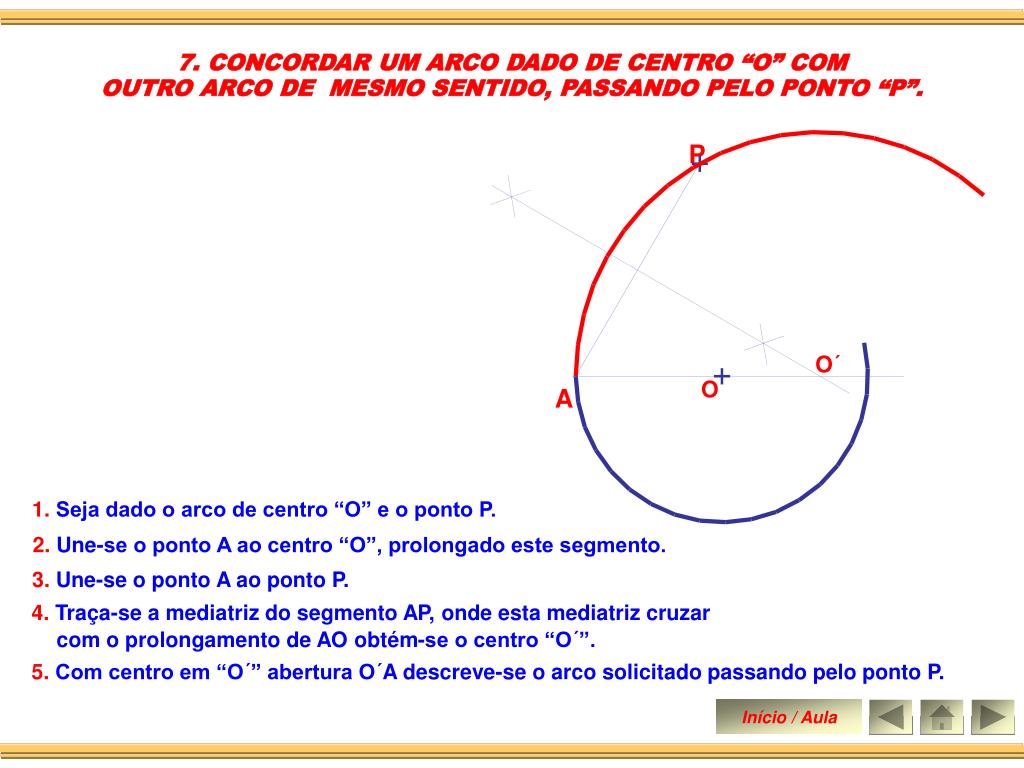

  26. P O´ A O 4.Traça-se a mediatriz do segmento AP, onde esta mediatriz cruzar com o prolongamento de AO obtém-se o centro “O´”. 7. CONCORDAR UM ARCO DADO DE CENTRO “O” COM OUTRO ARCO DE MESMO SENTIDO, PASSANDO PELO PONTO “P”. 1.Seja dado o arco de centro “O” e o ponto P. 2.Une-se o ponto A ao centro “O”, prolongado este segmento. 3.Une-se o ponto A ao ponto P. 5.Com centro em “O´” abertura O´A descreve-se o arco solicitado passando pelo ponto P. Início / Aula

  27. O´´ B A O´ O C 3.Com centro em “O” abertura OA mais o raio do arco de centro “O´” marca-se sobre o prolongamento do raio OA, o ponto B. 5.Traça-se a mediatriz do segmento BO´, onde esta mediatriz cruzar com o prolongamento de OAB obtém-se o centro “O´´”. 8. CONCORDAR UM ARCO DADO DE CENTRO “O” COM OUTRO EM SENTIDO CONTRÁRIO NO PONTO “A”. 1.Sejam dados os arcos de centro “O” e centro “O´” e o ponto A. 2.Une-se o centro “O” ao ponto A, prolongado este segmento. 4.Une-se o ponto B ao centro “O´”. 6.Une-se o ponto “O´´” ao centro “O´” obtendo sobre o arco de centro “O´” o ponto C. 7.Com centro em “O´´” abertura O´´A descreve-se o arco solicitado AC. Início / Aula

  28. B O´ O1 R A D C O2 O 2.Com centro em “O” abertura igual ao seu raio mais 25 mm, raio do arco concordante, descreve-se um arco de circunferência. 3.Com centro em “O´” abertura igual ao seu raio mais 25 mm, raio do arco concordante, descreve-se um outro arco de circunferência. 5.Une-se os centros “O” e “O´” aos centros O1 e O2 obtendo os ponto A, B, C e D sobre os arcos de centro “O” e “O´”. 9. CONCORDAR DOIS ARCOS DADOS, ATRAVÉS DE DOIS OUTROS ARCOS COM RAIO IGUAL A 25 mm. 1.Sejam dados os arcos de centro “O” e centro “O´” e o raio dos arcos concordantes. 4.Onde estes arcos se cruzarem obteremos os centros O1 e O2. 6.Com centro em “O1” abertura igual a 25mm descreve-se o arco AB. 7.Com centro em “O2” abertura igual a 25mm descreve-se o arco CD. Início / Aula

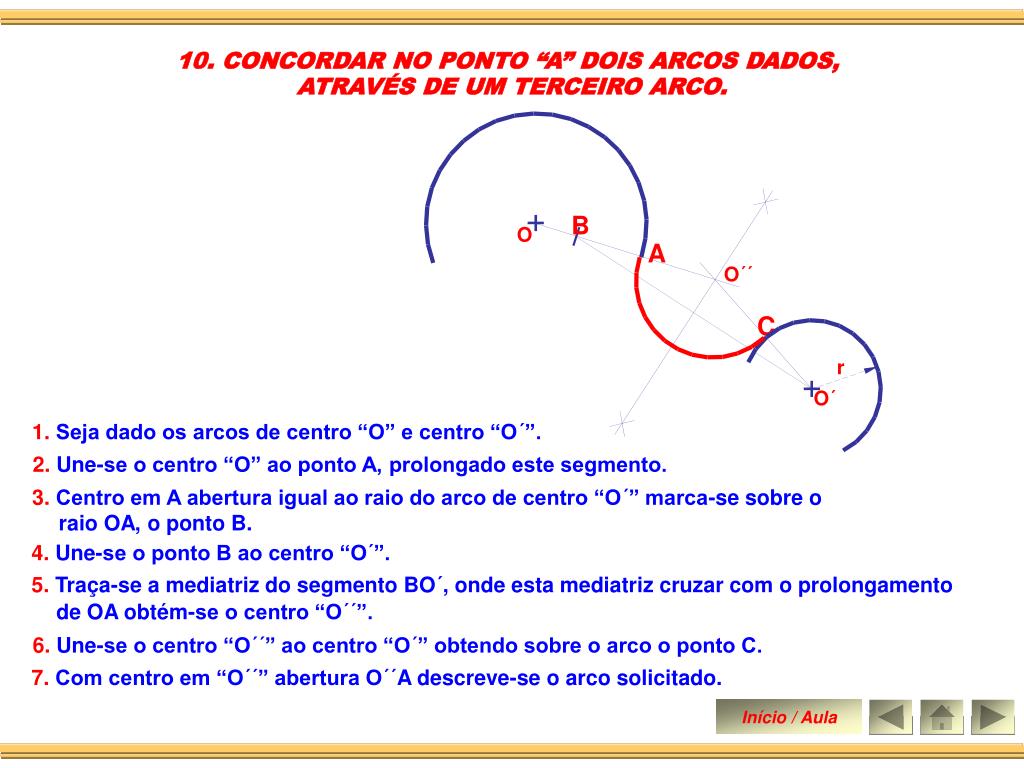

  29. B O A O´´ C r O´ 3.Centro em A abertura igual ao raio do arco de centro “O´” marca-se sobre o raio OA, o ponto B. 5.Traça-se a mediatriz do segmento BO´, onde esta mediatriz cruzar com o prolongamento de OA obtém-se o centro “O´´”. 10. CONCORDAR NO PONTO “A” DOIS ARCOS DADOS, ATRAVÉS DE UM TERCEIRO ARCO. 1.Seja dado os arcos de centro “O” e centro “O´”. 2.Une-se o centro “O” ao ponto A, prolongado este segmento. 4.Une-se o ponto B ao centro “O´”. 6.Une-se o centro “O´´” ao centro “O´” obtendo sobre o arco o ponto C. 7.Com centro em “O´´” abertura O´´A descreve-se o arco solicitado. Início / Aula
