Cannon Services, Ltd: Protectores de Cable

1. Contact Points between Protector and tubing Cannon Services, Ltd: Protectores de Cable • Productos: • Protectores de Cable BES, líneas de control, inyección de química/diluentes, válvulas de control, etc. • Material: • Acero bajo al carbono, inoxidable, aleaciones de níquel, etc. • Medidas: • 2.375” – 13.5” de OD

2. Protectores delíneaESP y línea de ControlTM y Protectores MidJoint: estampado y formado de acero de bajo carbón de 11 Ga y acero inoxidable. Centralizadores de tubería Termoplástico para uso en mar profundo costa fuera. Equipos Especializados: Tubing Stand-off Guards, Cable SpliceProtectors, ESP HousingProtectors, y equipo diseñado especialmente para casi cualquier aplicación.

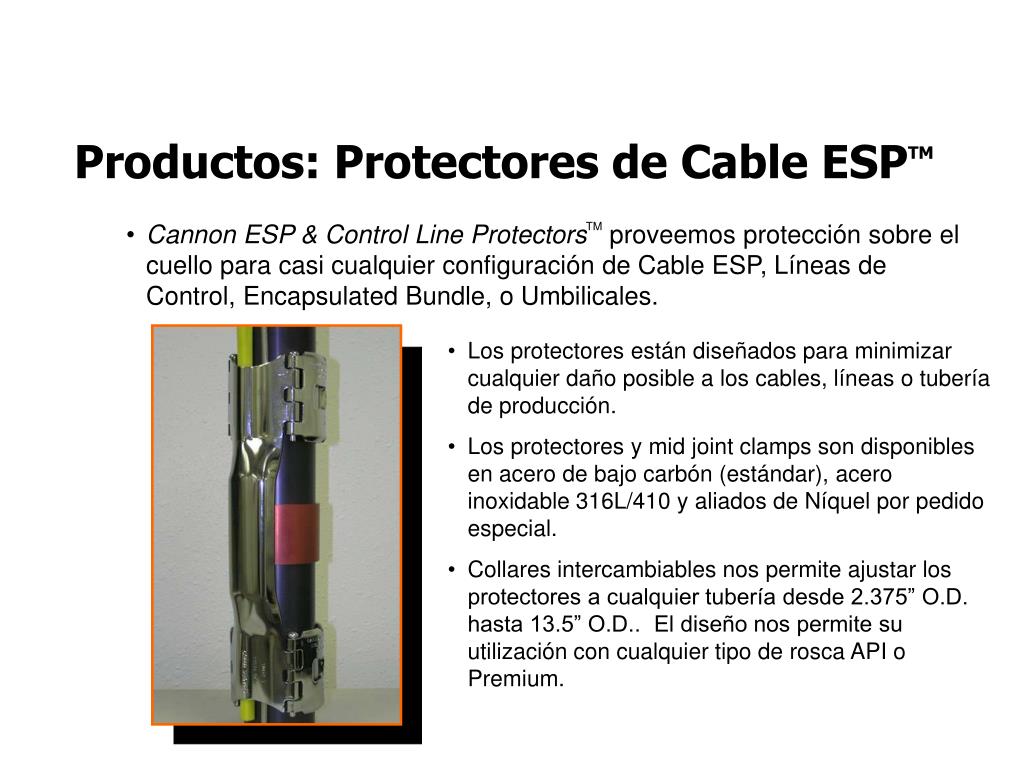

3. Productos: Protectores de Cable ESPTM • Cannon ESP & Control Line ProtectorsTM proveemos protección sobre el cuello para casi cualquier configuración de Cable ESP, Líneas de Control, Encapsulated Bundle, o Umbilicales. • Los protectores están diseñados para minimizar cualquier daño posible a los cables, líneas o tubería de producción. • Los protectores y mid joint clamps son disponibles en acero de bajo carbón (estándar), acero inoxidable 316L/410 y aliados de Níquel por pedido especial. • Collares intercambiables nos permite ajustar los protectores a cualquier tubería desde 2.375” O.D. hasta 13.5” O.D.. El diseño nos permite su utilización con cualquier tipo de rosca API o Premium.

4. Productos: Protectores de Cable ESPTM • Cannon ESP & Control Line Protectors utilizan CompressiveIndentsTM Patentado* para proveer un ajuste firme a la tuberia de produccion sin bordes afilados o dedos de friccion que pueden causar dano o formacion de centros de corrosion en la tuberia. • Compressive Indents : • Permiten al protector resistir rotacion o deslizamiento. • Permite presiones uniformes de instalacion para todo tamano de cuellos de tuberia. • Permite su utilizacion con tuberia de baja o alta OD (undersize or oversize pipe) sin perder la fuerza de ajuste. • Permite su re-utilizacion. * US Patent No. 4,615,543

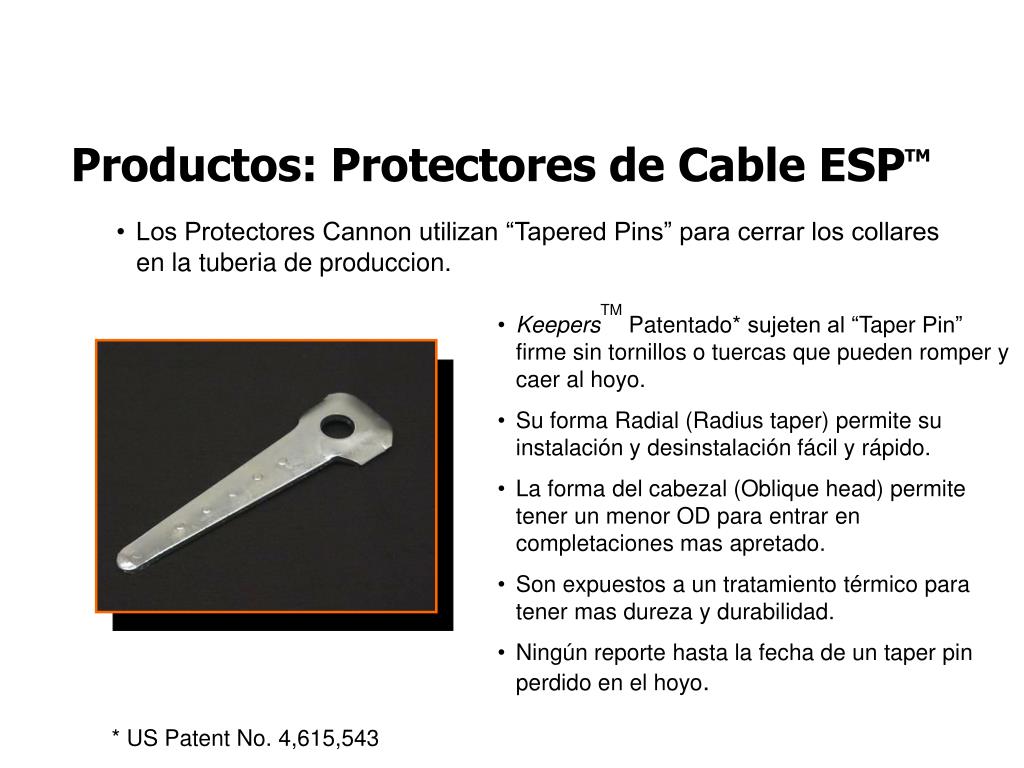

5. Productos: Protectores de Cable ESPTM • Los Protectores Cannon utilizan “Tapered Pins” para cerrar los collares en la tuberia de produccion. • KeepersTM Patentado*sujeten al “Taper Pin” firme sin tornillos o tuercas que pueden romper y caer al hoyo. • Su forma Radial (Radiustaper) permite su instalación y desinstalación fácil y rápido. • La forma del cabezal (Oblique head) permite tener un menor OD para entrar en completaciones mas apretado. • Son expuestos a un tratamiento térmico para tener mas dureza y durabilidad. • Ningún reporte hasta la fecha de un taper pin perdido en el hoyo. * US Patent No. 4,615,543

6. Puntosde contacto entre el CLAMP y la Tuberia Productos: Protectores de Cable ESPTM • Los Protectores Cannon utilizan Canales que permiten casi cualquier combinación de cables, líneas y encapsulated bundles. • Los Canales son diseñados con un radius que permite el Running OD mas pequeño (minimum running profile) y máximo flujo anular. • Canales son disponibles en configuraciones redondas para cables ESP estándar hasta 1.9”. • Configuraciones de Canales planas son disponibles desde 0.125” hasta 0.89” para líneas de inyección, líneas de control y ecapsulated bundles.

7. Productos: Protectores de Cable ESPTM • Los protectores están diseñados para prevenir abrasión con el cable y proveer un stand-off clearance sobre la conexión. • La longitud del Canal permite una transición suave del cable sobre el cuello, también en los caso mas severos. (even over the largest upset.) En este ejemplo, se demuestra un cable ESP con OD de 1.45” O.D. encima de una conexión de 4-1/2” EUE. El protector solamente hace contacto con el cable ESP en los extremos del protector y en el centro del cuello.

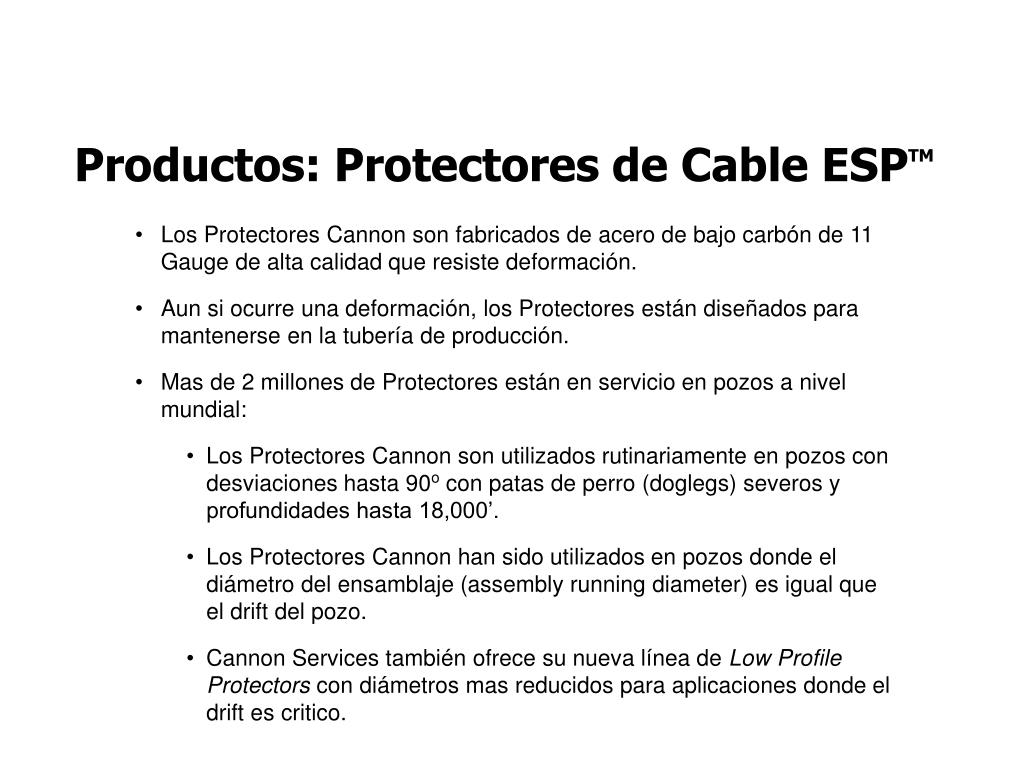

8. Productos: Protectores de Cable ESPTM • Los Protectores Cannon son fabricados de acero de bajo carbón de 11 Gauge de alta calidad que resiste deformación. • Aun si ocurre una deformación, los Protectores están diseñados para mantenerse en la tubería de producción. • Mas de 2 millones de Protectores están en servicio en pozos a nivel mundial: • Los Protectores Cannon son utilizados rutinariamente en pozos con desviaciones hasta 90o con patas de perro (doglegs) severos y profundidades hasta 18,000’. • Los Protectores Cannon han sido utilizados en pozos donde el diámetro del ensamblaje (assembly running diameter) es igual que el drift del pozo. • Cannon Services también ofrece su nueva línea de Low Profile Protectors con diámetros mas reducidos para aplicaciones donde el drift es critico.

9. Productos: Protectores Mid Joint • Los Mid Joint Protectores de Cannon ofrecen soporte para los cables ESP y líneas de control en el intermedio entre los cuellos de la tubería. • Los mid joint protectores ofrecen el mismo diseño que los protectores cannon sobre los cuellos pero con un solo collar. • Utilizan los mismos Compressive IndentsTM y “Taper Pins” con KeepersTM para asegurarse a la tubería. • Son disponibles en material acero de bajo carbón, acero inoxidable y aliados de níquel.

10. Fabricación del Equipo • Los Protectores Cannon son estampada y formada de acero de bajo carbón de 11 Gauge. • Para ambientes altamente corrosivos los protectores están disponibles en acero inoxidable 316L o 410 y aliados de níquel (pedidos especiales). • El proceso de estampado y formado utiliza troqueles progresivos especiales que permite la producción rápida de componentes mientras mantenemos una calidad consistente de cada lote. • Todo Protectores Cannon son suministrados con Certificados de Material que permite trazabilidad completo.

11. Equipos de Instalación • Los Protectores CannonTM son sencillos para instalar y des-instalar. Pueden ser instalados utilizando equipos especiales de Cannon manuales o hidráulicos. • Los equipos manuales consisten en una herramienta manual de compresión (tijera) y un martillo manual de pin. Pueden ser utilizados con tubería hasta 4 ½”. • Los equipos Hidráulicos (En Foto) son operado por el aire del taladro y permiten a técnicos con experiencia instalar los protectores en menos de 30 segundos. • El equipo hidráulico consiste en una bomba hidráulico/neumático, un gato hidráulico tipo “C” para cerrar los collares y un martillo de aire para instalar los Taper Pins. • Todo estos equipos están disponible para la compra o alquiler.

12. Instalación: Herramientas Hidráulicos • Para instalar los protectores utilizando los equipos hidráulicos: • El protector se posiciona en la tubería de producción con los cables en su canal. El gato hidráulico “C” se coloca dentro de los huecos en el collar. • El collar es comprimido hasta que los huecos para el Taper Pin estén alineados.

13. Instalación: Herramientas Hidráulicos • Después de cerrar el collar y alinear los huecos con el gato hidráulico “C”, se coloca el Taper Pin dentro de los huecos. El martillo de aire se utiliza para forzar el taper pin dentro de los huecos hasta que la cabeza toca la parte superior de los huecos. • Desde este momento el Taper Pin esta asegurado con los KeepersTM y solo puede ser removido utilizando el martillo de aire hacia arriba. • El proceso se repite en el collar de abajo. Con los dos collares fijados el protector y cables/líneas están asegurado a la tubería y se puede bajar la tubería en el hoyo hasta el próximo cuello.

14. Productos: Aplicaciones Especiales • Cannon Services ofrece una variedad de equipos especiales para casi cualquier aplicación. Utilizando el diseño comprobado de los protectores, Cannon fabrica: • Stand-off Guards: Fabricados especiales para cada caso, son diseñado para proteger cables mientras pasan por encima de otros componentes de OD mas grande en la sarta (Válvulas de Seguridad, Mandriles de inyección de química, Mandriles de Gas Lift, Mandriles de Sensores, etc.) • ESP Splice Protectors son fabricados para proteger los empalmes del cable del motor en fondo con el cable hacia superficie. • Protectores súper largos pueden ser fabricados para proteger los cables pasando sobre crossovers para evitar daño sobre liner tops.

15. Productos: Aplicaciones Especiales VIT Insulator Sleeves: Diseñados para cada conexión de tubería, camisas de Uretano con protector integrado ofrece aislamiento sobre el cuello para Vacuum insulated tubing. Protectores de Umbilicos: Disponibles para Umbilicos hasta 4.0” O.D. Son galvanizados para resistir corrosión después de múltiple usos.

16. Productos: Centralizadores • Cannon Centralizadores Termoplásticos son diseñados para durabilidad máxima y son ideal para operaciones costa fuera en aguas profundas (TLP y SPAR). • Injection molded from Cellaprine 85: un material especial de propiedad Cannon con alta densidad, baja permeabilidad, estabilidad hidráulico, resistente a químicas y baja abrasión. • Centralizadores de Tubería pueden ser diseñado para una variedad grande de configuraciones de tubing y casing. • Configuraciones para líneas de control están disponibles para la mayoría de los tamaños.

17. Experiencia En Venezuela • PDVSA Norte Monagas • PDVSA San Tome • PDVSA Morichal • PDVSA Anaco • PDVSA Barinas • PDVSA Lago • PDVSA Tomoporo • PDVSA La Ceiba • PDVSA Dación • Repsol Barrancas • Petroboscan • Petroindependiente • Petroregional • PDVSA Petrozuata • PetroCedeño • Petromonagas • Petrosivensa • Petropiar • PDVSA Corocoro MÁS DE 500,000 PROTECTORES ESTIMADO INSTALADO EN POZOS EN VENEZUELA
