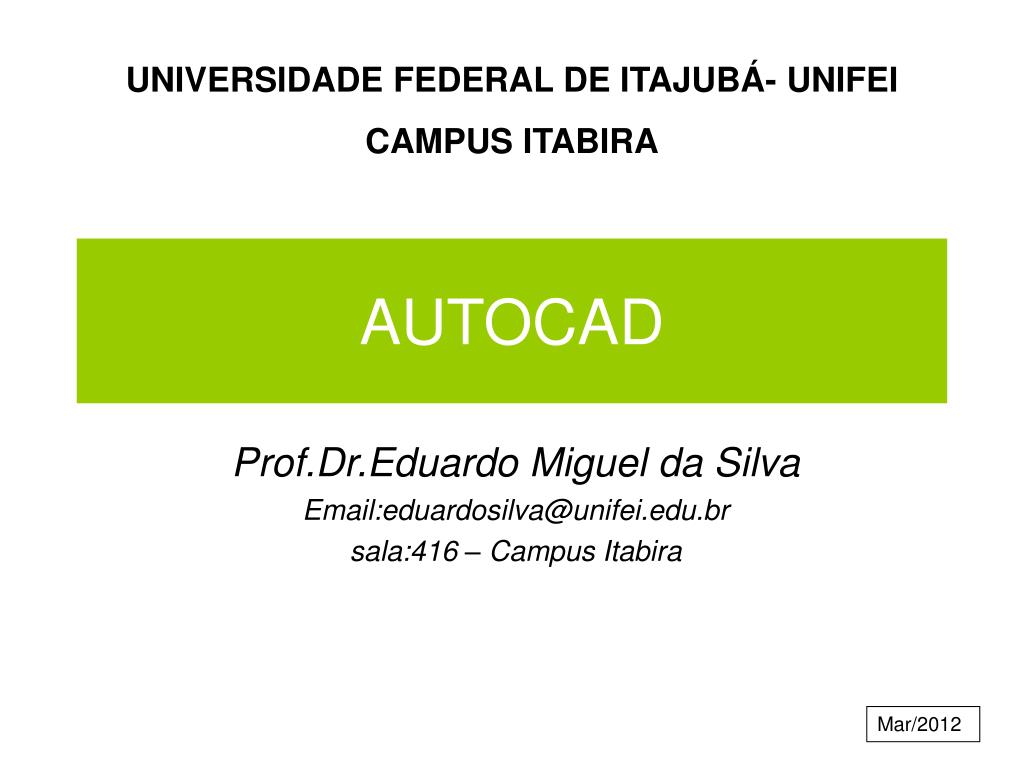

  1. UNIVERSIDADE FEDERAL DE ITAJUBÁ- UNIFEI CAMPUS ITABIRA AUTOCAD Prof.Dr.Eduardo Miguel da Silva Email:eduardosilva@unifei.edu.br sala:416 – Campus Itabira Mar/2012

  2. CONHECENDO O AMBIENTE CAD

  3. Painéis de Ribbon Menu superior Barra de acesso Menu de aplicação Linha de Status Linha de comandos TELA GRÁFICA AUTOCAD-2010

  4. A tela gráfica foi totalmente reformulada com relação a versão anterior. O menu Browser da versão anterior agora é o menu Aplication Menu, semelhante as outras aplicações do Microsoft Office 2007. Na mesma posição do menu superior temos agora abas que acionam barras de ferramentas abaixo delas referentes ao grupo de comando selecionado no menu. Os grupos são; Home, Insert, Annotate, Parametric, View, Manage e Output. Cada um reúne comandos de mesma características por exemplo no meu Annotate temos os comandos de texto,cotas,tabelas, marcações e escalas anotativas

  5. APRESENTAÇÃO DA TELA GRÁFICA

  6. Application Menu( navegador de menu) é acionado clicando no ícone do botão do canto superior esquerdo da tela , como na figura abaixo. Ao clicar nesse ícone surge uma barra para permitir o acesso rápido a comando mais usados, tais como NEW, OPEN,SAVE,PRINT, PUBLISH entre outros como AUDIT,PURGE e Fechar arquivo. Na parte superior do Menu de Aplicação há uma linha para fazer a busca rápida de comandos.

  7. CONCEITOS BÁSICOS DO AUTOCAD o AutoCAD trabalha no plano cartesiano de coordenadas x, y por isso é importante o conhecimento de geometria descritiva para desenhar com ele. No canto inferior esquerdo da área gráfica na linha de status há um contador de coordenadas.Se deslocar o cursor para o canto inferior esquerdo, verá que o contador mostra as coordenadas(0,0). conforme deslocar para a direita, o X aumenta, deslocando para cima o Y aumenta

  8. QNew:Começa um novo desenho. Ao acionar essa opção surge a janela seguinte na qual é possível escolher um arquivo-padrão de template para começar um novo desenho

  9. O template é um arquivo que o usuário pode salvar o desenho com a extensão.DWT OPEN: Abre um arquivo já existente.Ao acionar o comando, aparece a janela na qual é preciso selecionar um arquivo. Os desenhos do AutoCAD têm a extensão.DWG

  10. Partial Open:Abre o desenho parcialmente.É útil em desenhos muito grandes pois possibilita selecionar as vistas e os layers a serem mostrados SAVE: Salva um desenho.A primeira vez que se grava um desenho, o autoCAD pede um nome para o arquivo , o qual deve ser colocado no quadro File Name. Nas próximas vezes que selecionar SAVE, a gravação é automática com o nome fornecido anteriormente.

  11. EXERCÍCIO DE FIXAÇÃO Abra o programa Autocad Vá a barra de comando => Comando circule e crie um círculo Vá no comando poligon e crie um poligono de 5 lados interno neste circulo Em seguida escreva o seu nome interno neste desenho utilizando o comando multitext em seguida salve

  12. AULA 1- RENDER
