  1. Automatic ESR Analyzer 2003.12.31 이소영

  2. ESR • 급성조직손상,만성염증,만성감염 그리고 임신등과 같은 인체의 급격한 변화가 초래되는 상황에서 만들어지는 단백질들이 혈장에 증가함으로써 침강속도가 증가하는 것을 확인하는데 유용 • 질병상태의 현존과 진행정도를 관찰하는데 유용

  3. SPECIFICATIONS • 원리:Lambert-Beer의 법칙을 이용한 Photometrical capillary method • Capacity: Up to 60 samples / session • Blood requirements: 150ulof blood (350ulon first sample after washing) • Temperature: 약37°C.

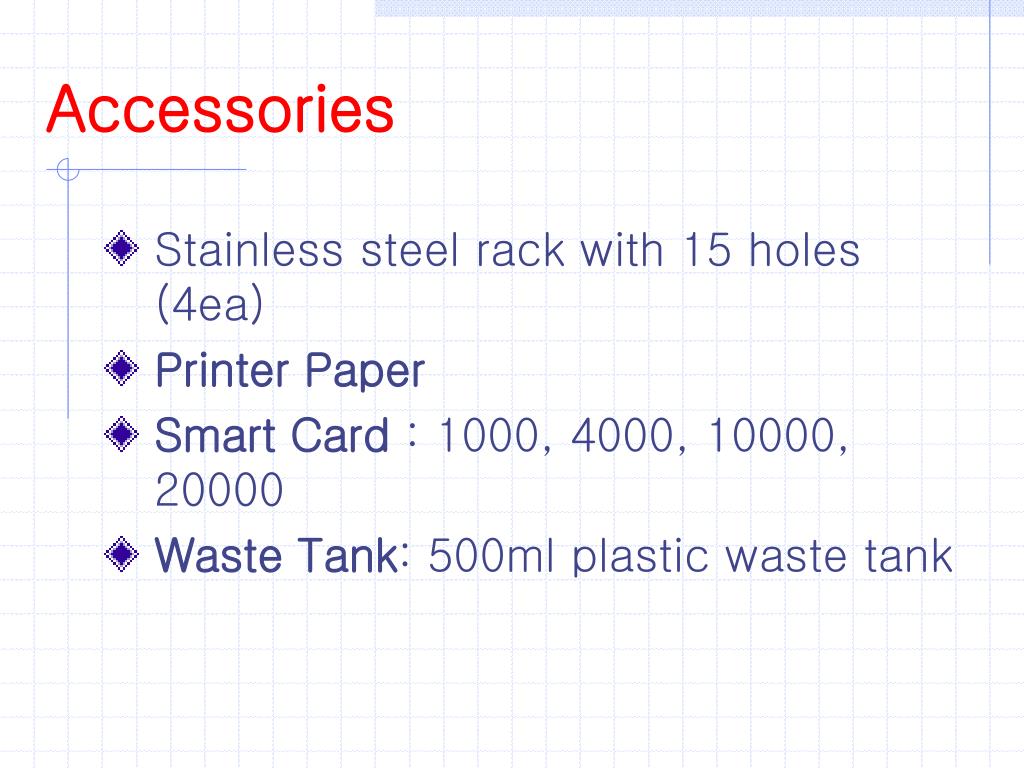

  4. Accessories • Stainless steel rack with 15 holes (4ea) • Printer Paper • Smart Card : 1000, 4000, 10000, 20000 • Waste Tank: 500ml plastic waste tank

  5. Pumping System • Peristaltic Pump • 혈액채취 시스템은 튜브 내의 혈액을 Probe(Needle)를 사용하여 흡입하도록 고안하였으며, Probe(Needle)는 혈액을 원심 디스크로 통하는 모세관 및 Peristaltic Pump를 위한 고무 joints와 함께 공통된 단일체를 형성한다 • 중력을 만들어주는 역할을 Pumping System에서 한다. • 모세관: 용액세척은 검체와 그 뒤의 검체 사이에서 필요 없으며, 단지 마지막 사이클(모든 검체의 분석을 마친 뒤)에만 세척이 필요하다.혈액이 서로 다른 검체들 사이에 오염은 생기지 않는데 그 이유는 모세관의 특징(플라스틱이 소수성이고 대단히 낮은 흡광력을 가진다) 이라 할 수 있다.

  6. Detector Capillary Lumen Infrared Emittor Electronic Amplifier 측정원리 • 혈액을 흡인하여 모세관에 분포시키고 약 20G의 원심력을　가한　후　950nm　파장의　적외선을 투과시켜 감지기（Detector)에　의해　빛의　양을　전기저항으로　검출한다．

  7. Comparison between macro and microphenomenon in ESR MACROPHENOMENON MICROPHENOMENON

  8. 1 2 3 INFRARED BEAM DETECTION IN CAPILLARY PHOTOMETRY Light beam

  9. The measure cell is completely washed NO CONTAMINATION Blood flow SAMPLE 2 SAMPLE 1 air bubble measure point SAMPLE 3 SAMPLE 2 air bubble Measure cell is 1/150 of the blood volume injected = 1l - Volume of the sample aspired 150 l

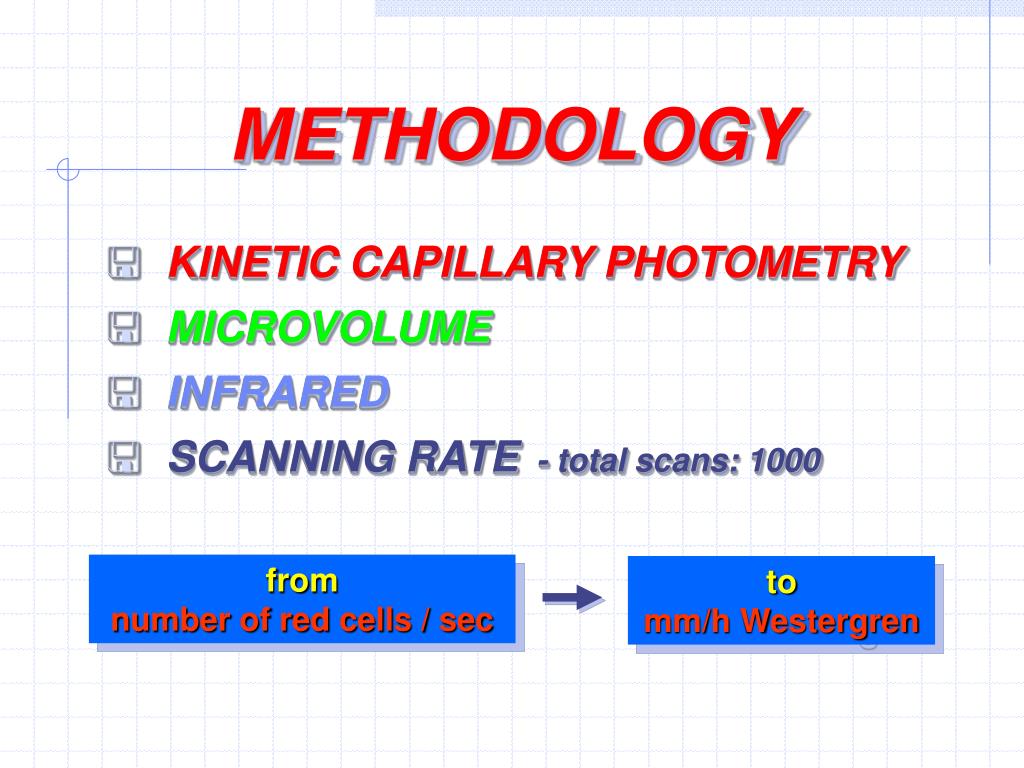

  10. from number of red cells / sec to mm/h Westergren METHODOLOGY • KINETIC CAPILLARY PHOTOMETRY • MICROVOLUME • INFRARED • SCANNING RATE - total scans: 1000

  11. TEST 1의 검체 처리 능력( I ) • 분석 처리 속도가 빠르다. - 최초 Sample 결과를 200 Sec.에 출력하며, 검체당 20 Sec.의 속도로 분석한다.(120 검체/시간) • 최소량(150ul)의 검체로 ESR 분석이 가능하다. • C.B.C 검사 후 같은 검체로 ESR을 분석한다. (EDTA Tube)

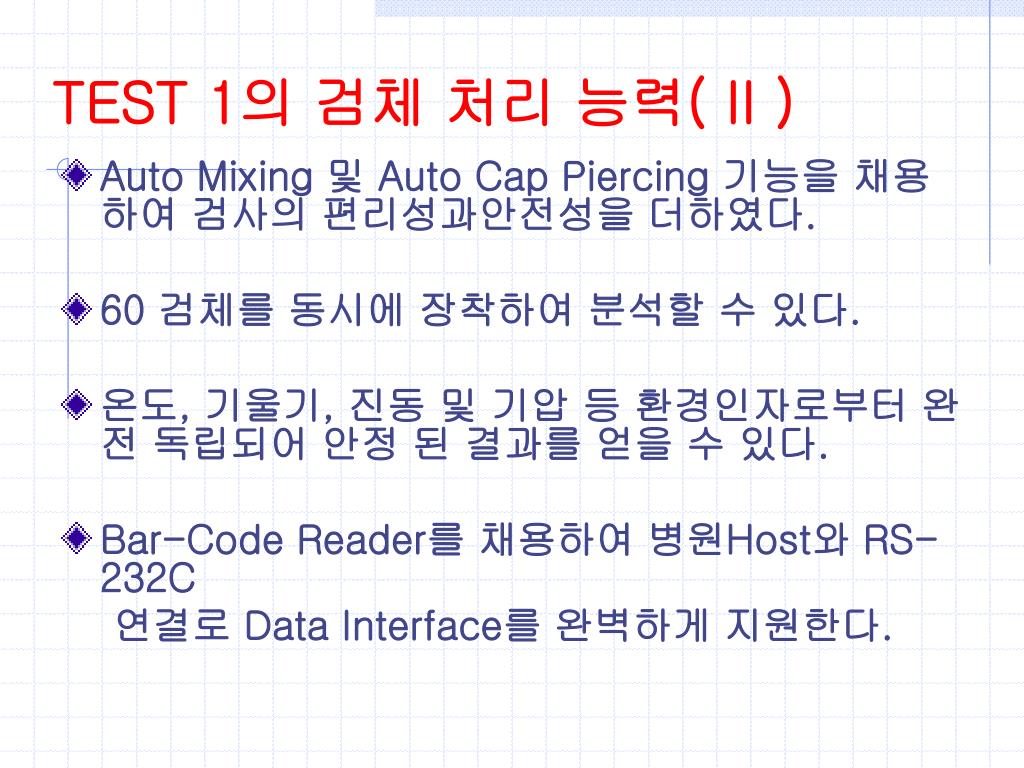

  12. TEST 1의 검체 처리 능력( II ) • Auto Mixing 및 Auto Cap Piercing 기능을 채용하여 검사의 편리성과안전성을 더하였다. • 60 검체를 동시에 장착하여 분석할 수 있다. • 온도, 기울기, 진동 및 기압 등 환경인자로부터 완전 독립되어 안정 된 결과를 얻을 수 있다. • Bar-Code Reader를 채용하여 병원Host와 RS-232C 연결로 Data Interface를 완벽하게 지원한다.

  13. Internal Bar Code Reader Racks used: Internal Bar Code Reader Sample Identification with automatic selection of the tubes requiring the ESR test both with dedicated racks.
