Module 4

brooke-mueller avatar
brooke-mueller
13 diapositives · 350 Views · Nov 28, 2014

Module 4. Metal Enclosures – Various types. Metal Enclosures. OPEN TYPE ASSEMBLY An ASSEMBLY consisting of a supporting structure which supports the electrical equipment, the live parts of the electrical equipment being accessible. Metal Enclosures. DEAD FRONT ASSEMBLY

#module 4 #module 4 ppt #powerpoint #presentation
Module 4 - slide 1
01 / 13Module 4
1 / 17

Télécharger la présentation

Module 4
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

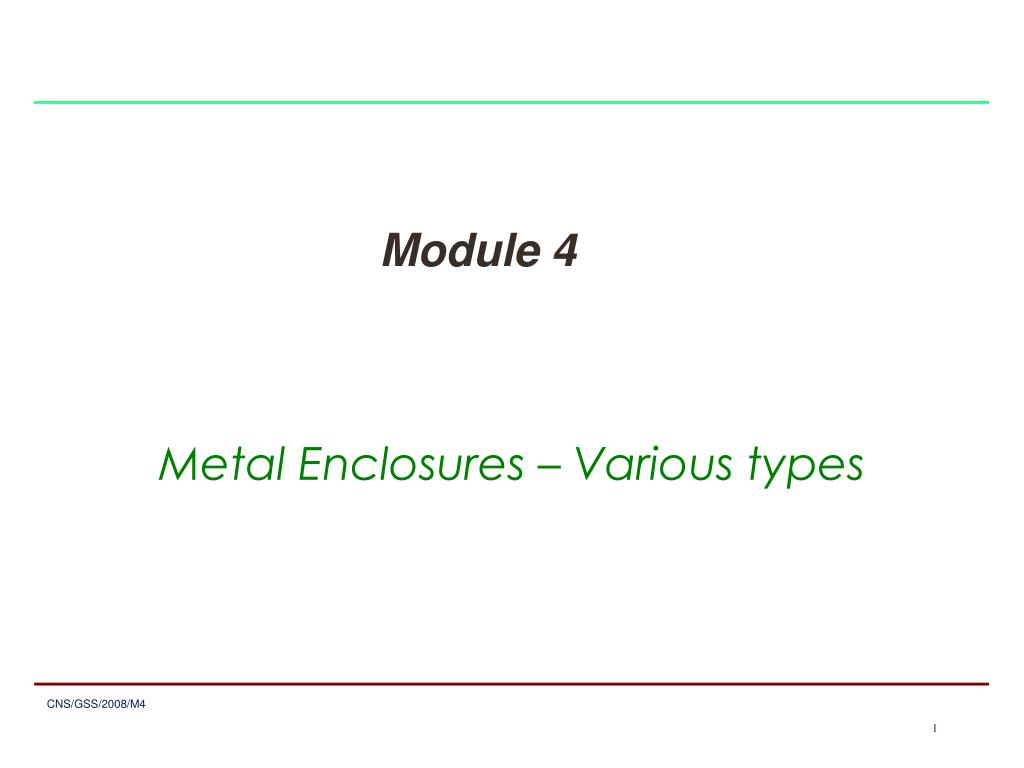

  1. Module 4 Metal Enclosures – Various types

  2. Metal Enclosures OPEN TYPE ASSEMBLY An ASSEMBLY consisting of a supporting structure which supports the electrical equipment, the live parts of the electrical equipment being accessible.

  3. Metal Enclosures DEAD FRONT ASSEMBLY An open-type ASSEMBLY with a front covering which provides a degree of protection of at least IP2X from the front. Live parts may be accessible from the other directions

  4. Metal Enclosures ENCLOSED ASSEMBLY An ASSEMBLY which is enclosed on all sides with the possible exception of its mounting surface in such a manner as to provide a degree of protection of at least IP2X

  5. Metal Enclosures CUBICLE TYPE ASSEMBLY An enclosed ASSEMBLY the floor-standing type which may comprise several sections, sub-sections or Compartments

  6. MULTI CUBICLE TYPE ASSEMBLY a combination of a number of mechanically joined cubicles Metal Enclosures

  7. Metal Enclosures BOX TYPE ASSEMBLY An enclosed ASSEMBLY, in principle intended to be Mounted on a vertical plane MULTI BOX TYPE ASSEMBLY A combination of boxes mechanically joined together, with or without a common supporting frame, the electrical connections passing between two adjacent boxes through openings in the adjoining faces

  8. Metal Enclosures BASED ON METHOD OF MOUNTING FLOOR MOUNTING WALL MOUNTING

  9. Metal Enclosures BASED ON METHOD OF CONSTRUCTION OF UNITS FIXED TYPE

  10. Metal Enclosures BASED ON METHOD OF CONSTRUCTION OF UNITS DRAWOUT TYPE

  11. Metal Enclosures BASED ON METHOD OF CONSTRUCTION OF UNITS SEMI DRAWOUT TYPE

  12. Metal Enclosures

  13. Metal Enclosures
