SL 523

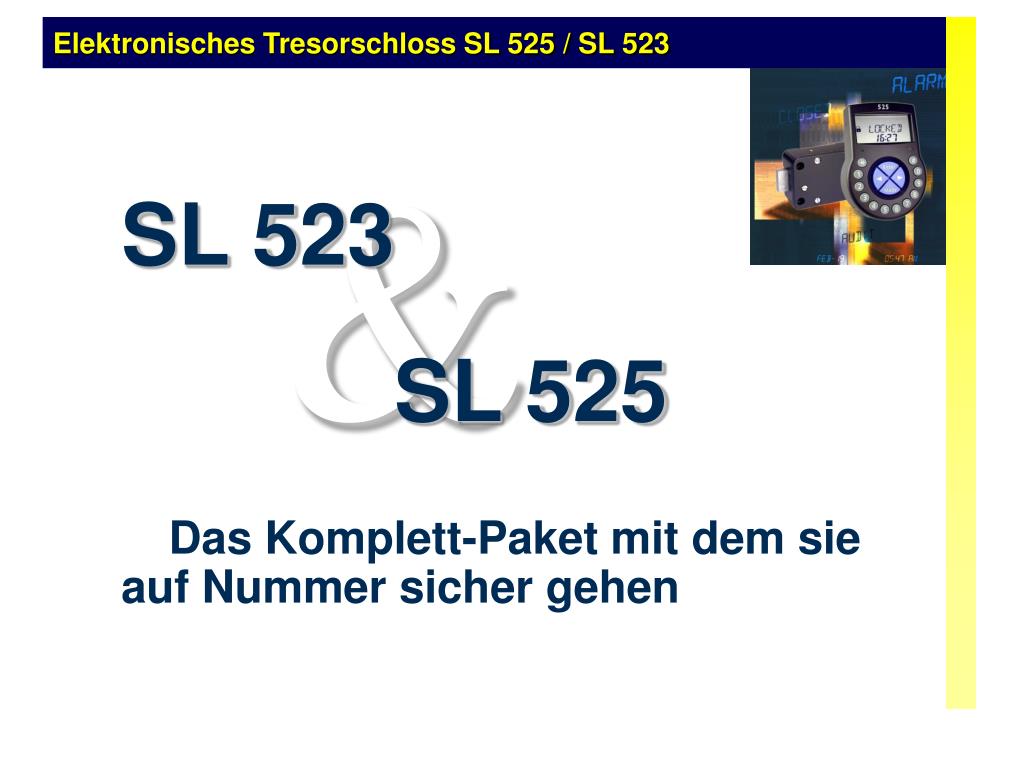

1. Elektronisches Tresorschloss SL 525 / SL 523 & SL 523 SL 525 Das Komplett-Paket mit dem sie auf Nummer sicher gehen

2. Alles in Einem – Eines für alles • Schloss + Eingabeeinheit, keine weiteren Komponenten • Schloss beinhaltet: • Verschlussfunktion • Codeverwaltung • Öffnungsverzögerung • Zeitschlossfunktionen • Ein-/Ausgänge, z.B. für Alarmanschluss

3. Elektronisches Tresorschloss SL 525 / SL 523 Haupt- merkmale

4. Einfache Bedienung • Wählbare Anzeigesprache • Komfortable Menüsteuerung • Info-Taste • SelbsterklärendeBedienung

5. Textbereich Ikonografische Anzeige –auf den ersten Blick informiert Uhrzeit Datum Sperr-zeiten Code- änderung Öffnungs-verzög. Proto- koll Weitere Funktionen Schloss Status Batterie leer AM/PM-Format Warnung

6. Grosse Auswahl an Funktionen Wiederholende Urlaubsperrzeiten Umfangreicher Ereignisspeicher Wochensperrzeiten „Shelve“ Funktion Vieraugen-Identifikation Codesperre Öffnungsverzög. mitBestätigungsfenster 4-stufige Codehierarchie Öffnungsverz. bei Bedrohung Programmierbare Ein-/Ausgänge Eilsperrung Urlaubsperrzeiten

7. Programmierung Programmierung Speichern / Wiedergeben Programmierbar mittels PC Ereignisspeicher Programmierung

8. EN 1300 Klasse B ECB·S VdS Klasse 2 IMP Klasse B CNPP a2p Niveau B UL Typ 1(angemeldet) Für Tresore bis Widerstandsgrad III (EN 1143-1, VdS 2450) Zertifizierte Sicherheit

9. Schloss-Eigenschaften • Intellig. Motorriegelschloss • Standardabmessungen: einfache Nachrüstung • Sperrriegel (dead bolt) / Federriegel (spring bolt) • Federkraftunterstützte Riegelbewegung • IR Positionserkennung • Einfachste Montage • Integrierte Anschlüsse für Ein-/Ausgänge

10. Eingabeeinheit-Eigenschaften • Elegantes Design in zwei Farben • Hochwertiges Metallgehäuse • Bedien- / Programmiereinheit • Signalton mit var. Lautstärke • Grosse, gut ablesbare Flüssigkristall-Anzeige • Integriertes Batteriefach • RS232-Steckeranschluss

11. Alleinstellungsmerkmale • Federkraftunterstützte Riegelbewegung • Mastercode definierbar als „kann öffnen“ / „kann nicht öffnen“ • Codeformat wählbar (ID+PIN / PIN+ID) • Automatische Sommer-/Winterzeitumstellung • Öffnungszähler

12. Elektronisches Tresorschloss SL 525 / SL 523 Sortiment

13. Sortiment 523 525

14. Zubehör • Programmiersoftware • Kabel für Ereignis-speicher-Auslesung • Demo-Panels

15. Ereignisspeicher Programmierung SL 523 oder SL 525 – Funktionsumfang nach Bedarf SL 523SL 525 Ereignisspeicher Programmierung • gelb <<<< Steuertasten >>>> blau

16. SL 523 & SL 525 – ‘All-in-One’ Combination Locks ...im Überblick

17. Portugiesisch Ungarisch Französisch Niederländisch Polnisch Englisch Italienisch Spanisch Deutsch Grenzüberschreitend ... Wählbare Anzeigesprachen

18. Zweistufig einstellbarer Signalgeber (Piepser) Lautstark ... • „Signal während offen“ ein-/ausschaltbar

19. Info-Taste • Öffnungszähler • Verbleibende Batteriekapazität in % • Einstellung Codeformat (ID+PIN / PIN+ID)

20. Codeformat ID+ PIN PIN +ID 1 2 3 4 5 6 7 8 2-stellige ID 6-stelliger PIN 3 4 5 6 7 8 1 2 6-stelliger PIN 2-stellige ID

21. Codestruktur

22. MASTER 00 MANAGER 10 MANAGER 20 Bedienergruppe 1 BEDIENER 11 BEDIENER 21 Bedienergruppe 2 : : : : : : : : : : : : : : BEDIENER 19 BEDIENER 29 Code-Sperrung

23. Mastercode • Sicherheitsverantwortlicher, Geschäftsinhaber→ Hierarchisch höchster Code • Sperrung aller Managercodes und Bedienergruppen • Aktivieren / deaktivieren / ändern aller Codes, Funktionen und Einstellungen • Öffnet allein, auch bei Vieraugen-Identifikation • Bedrohungscodeeingabe • „kann öffnen“ / „kann nicht öffnen“einstellbar mit Programmiersoftware

24. Managercodes • Hauptkassier, Schichtleiter • 2 Managercodes (verwalten Bedienergruppe 1/2) • Dem Mastercode untergeordnet • Modifizierung Codes in eigener Bedienergruppe • Sperrung eigener Bedienergruppe • Aktivierung Eilsperrung • Änderung Öffnungsverz. und Bestätigungsfenster • Änderung eigener Code • Bedrohungscodeeingabe • Schlossöffnung

25. Bedienercodes • Kassier, Verkäufer • Max. 18 Bedienercodes • Jeweiligem Manager untergeordnet • Änderung eigener Code • Bedrohungscodeeingabe • Schlossöffnung

26. Kuriercode • Geldtransporteur, CIT (cash-in-transit)- Dienstleister, Revisionsstelle • Änderung eigener Code • Bedrohungscodeeingabe • Schlossöffnung- unter Umgehung der Öffnungsverzög.- allein, auch bei Vieraugen-Identifikation

27. „Shelve“ (Nullung) • Identifizierung durch Mastercode • Löschung, bzw. Rücksetzung ALLER Daten ausgenommen: • Uhrzeit / Datum • Ereignisspeicher • Öffnungszähler

28. Sommer-/Winterzeitumschaltung

29. Elektronisches Tresorschloss SL 525 / SL 523 Bedienung & Funktionen

30. Codeeingabe • Eingabevorgang • Schein(Phantomcode)-Eingabe: • 001234582468532 .... 86496 ENTER

31. 5 1 2 9 8 7 6 5 4 0 3 9 8 7 6 5 4 1 2 8 Bedrohungscode • Voraussetzung: Funktion ist aktiviert • + 1 oder – 1 zu normalem Code mit ID+PIN mit PIN+ID

32. Schlossschliessung mit Türkontakt: • wenn Türkontakt geschlossen ohne Türkontakt : • wenn DEL-Taste gedrückt • automatisch nach 6 Sek.

33. Zeitschloss-Funktionen • 16 Wochensperrzeiten-Programme • 22 Urlaubsperrzeiten • Wiederholende Urlaubsperrzeiten • Eilsperrung (bis Ende nächste reguläre Wochensperrzeit)

34. Elektronisches Tresorschloss SL 525 / SL 523 Programmier- software

35. Programmiersoftware • Volle Programmiermöglichkeit ab PC • Konfigurationen auslesen / übertragen • Einstellungen speichern / wiederaufrufen • Auswertung Ereignisspeicher

36. Programmierbare Eingänge • Umgehung Öffnungsverzögerung1) • Fernsperre2) • Gesteuerte Fernsperre • Türkontakt 1)Werkeinstellung Eingang 2 für SL 523 2)Werkeinstellung Eingang 1 für SL 523 und SL 525

37. Programmierbare Ausgänge

38. Verhindert Öffnung weiterer Tresore solange einer offen steht Gesteuerte Fernsperre

39. Drucker oder Terminal-Programm Programmier- software Ereignisspeicher

40. Elektronisches Tresorschloss SL 525 / SL 523 Anwendungs-bereiche

41. Anwendungsbereiche 1 • Geldausgabeautomaten, Geldtransport • Kleine Schlossabmessungen • Kontaktgesteuerte Umgehung der Öffnungsverzögerung • Spezieller Kuriercode • Wählbares Codeformat • Schlosskonfigurationen einfach übertragbar

42. Anwendungsbereiche 2 • Banken, Wechselstuben, Postämter • Zertif. Hochsicherheitsschloss • Einfache Nachrüstung • Ein-/Ausgänge für Alarme • Umfassende Codehierarchie • Master kann/kann nicht öffnen • Wählbares Codeformat

43. Anwendungsbereiche 3 • Schnellimbiss-Ketten • Unverwüstliche Metall-Eingabeeinheit • Manager / Bedienergruppen für Schichtbetrieb • Grosse Anzahl Bedienercodes • Einfache Bedienung

44. Anwendungsbereiche 4 • Grosshandels-Ketten • Grosse Anzahl Bedienercodes • Einfache Bedienung • Manager / Bedienergruppen für Schichtbetrieb • Master kann/kann nicht öffnen • Aussagekräftiger, umfang-reicher Ereignisspeicher

45. Anwendungsbereiche 5 • Museen, Behörden • Elegantes Design • Lange Batterielebensdauer • Einfache Bedienung • Öffnungszähler

46. Anwendungsbereiche 6 • Juweliergeschäfte, Schmuck- und Münzenhandel • Elegantes, modernes Design • Grosse, gut ablesbare Anzeige • Ein-/Ausgänge für Alarme • Überwachung Schlossstatus • Öffnungszähler

47. Elektronisches Tresorschloss SL 525 / SL 523 Besten Dank für Ihre Aufmerksamkeit ! ...und viel Erfolg mit SL 525 / SL 523!
