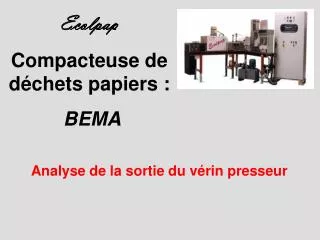

  1. Ecolpap Compacteuse de déchets papiers : BEMA Analyse de la sortie du vérin presseur

  2. Demande d’intervention degré d’urgence 1 2 3  ordre de Travail: Le vérin presseur ne joue pas son rôle Demande d’intervention Allo la maintenance ? La machine est en panne !!! Support : Ecolpap Message diagnostic sur l’écran du terminal de dialogue: VERIN PRESSEUR Information provenant de l’opérateur: néant

  3. AUTORISATION DE TRAVAIL Établissement : Lycée Léon de lepervanche Les chargés d'exploitation Mrs Rousset/Vitry autorisent Mrs étudiant à effectuer les travaux décrits sur l'ordre de travail. Niveau d’habilitation BR. Autorisation délivrée le : ___ / avril / 2007 à 13 H 00 min. Durée des travaux : 4 heures Signatures : Le chargé d'exploitation Le chargé de travaux

  4. Méthodologie 1- Présentation du système 2-Indiquer les règles de sécurité à suivre. 3- Établir un constat de défaillance 4- Identifier la fonction défaillante 5- Localiser la panne 5-1- Identifier et lister les composants susceptibles d’être défaillants 5-2- Hiérarchiser les hypothèses 5-3- Effectuer les tests mesure et contrôles permettent de valider ou non les hypothèses 6- Identifier le composant défectueux 7- Expertiser le composant et identifier la cause de la panne

  5. 1- Présentation du système Partie de commande Partie opérative Mise en énergie visu Arrêts d’urgence

  6. Armoire électrique et implantation pneumatique TOUS LES DETAILS SONT DANS LE DOSSIER TECHNIQUE DE L’ECOLPAP

  7. 2- Indiquer les règles de sécurité. Présentation de la zone d’intervention Bras manipulateur hydraulique Je suis dans la zone système, alimentée par des canalis 400 volts triphasés. J’utilise du matériel de mesure respectant la norme : Catégorie III 600 volts. Zone de passage Zone fabrication usinage Balisage Car c’est une zone de passage Scie automatisée Ecolpap

  8. Contrôler et mettre les équipement individuels de sécurité lorsque c’est nécessaire (norme CE) • Intervention du domaine BT. • - Lorsqu'il existe des risques d'arcs électriques et de contacts directs en cas de faux mouvements : • Le port du casque avec visière de protections anti-UV et de gants isolants est la protection individuelle minimale pour toute approche de pièces nues sous tension. • Gants homologués (norme CE) attention à la date limite d’utilisation. • Vérifier le matériel et l’outillage.

  9. Identification des phénomènes dangereux sur le système • Énergie potentielle (Compacteur en position haute) • Énergie pneumatique résiduelle, occasionnant des mouvements intempestifs(chambres de vérins…) • Énergie hydraulique 100 bars • Énergie cinétique • Énergie calorifique four 200°C • Formes pointues ou coupantes Présence d’énergie pneumatique 6bars Présence d’énergie électrique 3 X 400V~

  10. 3- Établir un constat de défaillance Voyant «sous tension» et «en service» allumés Informations de l’écran de visualisation Voyant «défaut» allumés Actions sur les boutons poussoirs acquittement «défaut»  et «réarmement» inefficaces Informations matérielles Le vérin presseur ne descend pas

  11.    CONSTATATIONS Les voyants sous tension et en service sont allumés L’écran de visualisation indique «Vérin presseur» Le système démarre son cycle et s’arrête le vérin presseur ne sort pas

  12. 4- Identifier la fonction défaillante Pour identifier la fonction défaillante il est conseillé d’utiliser le DOSSIER TECHNIQUE DE L’ECOLPAP Partie SADT ou GRAFCET Fonction défaillante : PRESSER LES BRIQUETTES AVANT SOUDURE Verbe à l’infinitif Quelle est la fonction générale défaillante de l’ecolpap ? • Fonction opérative élémentaire • Fonction sécurité • Fonction dialogue homme/machine • Fonction alimentation en énergie

  13. CHAINE D’ACTION Transmission mécanique Puissance: électrique Pneumatique; hydraulique Carte sortie API Informations électriques Carte entrées API CHAINE D’ACQUISITION (TRANSITION DU GRAFCET) 5- Localiser la panne commandes électriques Actionneurs Pré actionneurs A.P.I. système de gestion gestion des entrées - sorties en fonction du grafcet programmé Effecteurs mouvement réalisé Consignes Pupitre transmission mécanique électrique magnétique Visualisation Capteurs 5-1- Identifier et lister les composants susceptibles d’être défaillants Distributeur associé au vérin presseur Vérin presseur Capteurs début et fin de course du vérin Plateau du vérin presseur Automate

  14. CHAÎNE D’ACTION Bobine du distributeur pneumatique

  15. Alimentation pneumatique Limiteurs de débit unidirectionnels Bloqueur

  16. CHAÎNE D’ACQUISITION Capteur de début de course

  17. SYSTEME : Ecolpap Presser les briquettes Énergie pneumatique 6 bars Plateau du vérin presseur vérin presseur 6C Bloqueur 6D2 LDU 6Q4 et 6Q2 5-1 Identifier et lister les composants susceptibles d’être défaillants Distributeur 6D Sortir vérin presseur %Q4.7 présente Alimentation 24V~ Capteur 6B0 Fdc rentrer vérin presseur %I3.7 présente

  18. 5-2- Hiérarchiser les hypothèses ___ / 04 / 07 Établissement :_________________________Nom de l’intervenant : Date de l’intervention :_________ de : _________h _________à : _______h _______Temps passé : _________h _______ Machine : N° : Marque : Type : LP Léon de LEPERVANCHE Léon hoareau 3 00 00 13 00 15 Ecolpap ECO P xxx Bema L’écran de visualisation indique «Vérin presseur», le vérin presseur ne sort pas Plateau du vérin presseur État du plateau Aucun Aucune Bon état Bon état NON Visuel Absence d’énergie pneumatique 6 bars Pression d’alimentation Manomètre1G Aucun 6 bars 6 bars NON 1G Aucune Façade automate Information automate %Q4.7 led Sortie automate Led allumée Led allumée Visuel Aucun Aucune NON Information automate %I3.7 Led allumée Led allumée led Entrée automate Visuel Façade automate Aucun Aucune NON Distributeur 6D

  19. 5-3- Effectuer les tests mesure et contrôles permettent de valider ou non les hypothèses Vérification de présence de pression en 4 en débranchant le tuyau arrivant au distributeur Si il y a absence de pression on vérifie la présence de pression en 1 Avait-on vraiment besoin de débrancher ces tuyaux ? Notre distributeur 6D est pourvu d’une commande manuelle Après action sur cette commande on observe que LE VERIN SORT Conclusion : Le tiroir du distributeur n’est pas en cause et le reste des composants aussi

  20. On prend la tension entre A1 et A2 du connecteur venant alimenter la bobine Le multimètre indique 24V~ ∞ V~ mΩ Conclusion : La bobine est bien alimentée mais elle n’entraîne pas le tiroir Alors que celui-ci peut être commandé manuellement 6- Identifier le composant défectueux La bobine du distributeur est défectueuse mais pour être sûr démontons là afin de l’expertiser 7- Expertiser le composant et identifier la cause de la panne Alors que la valeur normale de la résistance de ce type de bobine par comparaison est d’environs 50 Ω La bobine Y61 est défectueuse il est nécessaire de la remplacer de procéder à un échange standard

  21. Plateau du vérin presseur État du plateau Aucun Aucune Bon état Bon état NON Visuel Absence d’énergie pneumatique 6 bars Pression d’alimentation Manomètre1G Aucun 6 bars 6 bars NON 1G Aucune Façade automate Information automate %Q4.7 led Sortie automate Led allumée Led allumée Visuel Aucun Aucune NON Information automate %I3.7 Led allumée Led allumée Façade automate led Entrée automate Visuel Aucun Aucune NON Mobilité du tiroir Action sur la commande manuelle du coté de Y61 du distributeur 6D Distributeur 6D Aucun Aucune Le vérin sort Le vérin sort NON Distributeur 6D Multimètre calibré en voltmètre ~ Risque d’étincelles si contact entre les pointes de touche Tension d’alimentation de la bobine Y61 A1 et A2 bobine connec Y61 Port des EPI NON 24V~ 24V~ Distributeur 6D A1 et A2 bobine Y61 ∞ Résistance de la bobine Y61 Multimètre calibré en ohmmètre Aucun Aucune 50 Ω OUI LA BOBINE Y61 EST DEFECTUEUSE

  22. Presser les briquettes avant soudure BOBINE Y61 Suralimentation, choc Exchange standard

  23. MERCI DE VOTRE ATTENTION FIN
