  1. Hardware Mother board

  2. Mother board • ส่วนประกอบหลักอันหนึ่งคือ แผงวงจรหลัก (motherboard หรือ mainboard) เป็นจุดเชื่อมต่อระหว่างส่วนประกอบต่างๆของคอมพิวเตอร์ • จากชื่อ “แผงวงจรหลัก” ทำให้นึกถึงกำลังทำงานเป็นศูนย์กลางหลัก โดยมีการเชื่อมต่อกันผ่านทาง แผงวงจรระหว่างแผงอุปกรณ์เสริมภายนอก (expansion cards) หน่วยความจำ (memory) และหน่วยประมงลผลกลาง (processor)

  3. Mother board

  4. Mother board คุณลักษณะ • รูปร่าง (form factor) • ชิปเซ็ต(chipset) • ชอคเก็ต(type of processor socket) • ขาเชื่อมต่อ (input-output connectors)

  5. Mother board รูปร่าง • ในการผลิตแผงวงจรหลักจะมีความต่างกันขึ้นอยู่กับผู้ผลิต โดยจะอยู่ภายใต้มาตราฐานต่างๆ

  6. AT baby/AT full formatในตอนแรกใช้กับหน่วยประมวลกลาง 386 และ 486 • ATX ได้มาแทน ATเนื่องด้วยมีการไหลเวียนของอากาศดีกว่าและออกแบบให้ง่ายต่อการเชื่อมต่ออุปกรณ์กับแผงวงจรหลัก (สาย IDE ย้ายให้อยู่ใกล้กับตัวดิสมากขึ้น) • BTXผลิตโดยบริษัท Intel การออกแบบรูปแบบโดยเพื่อเพิ่มความสามารถทางเลขาคณิตและลดความร้อน • ITXผลิตโดยบริษัท Via ออกแบบเพื่อมาใช้กับ mini-PC

  7. AT-baby

  8. ATX • ATX standard • micro-ATX • Flex-ATX • mini-ATX

  9. ATX standard • ขึ้นมีขนาด 305x244 mm ได้มีการบรรจุช่องเสียบแบบเอจีพี (AGP connector) และเพิ่มช่องเสียบพีซีไอ (PCI connectors) ทั้งหมด 6 ช่อง

  10. micro-ATX • มีการพัฒนาจาก ATX ซึ่งคล้ายกับมาตรฐาน ATX แต่มีขนาดเล็กลง 244x244 mm ราคาถูกลง ช่องเสียบแบบเอจีพี (AGP connector) และเพิ่มช่องเสียบพีซีไอ (PCI connectors) ทั้งหมด 3 ช่อง

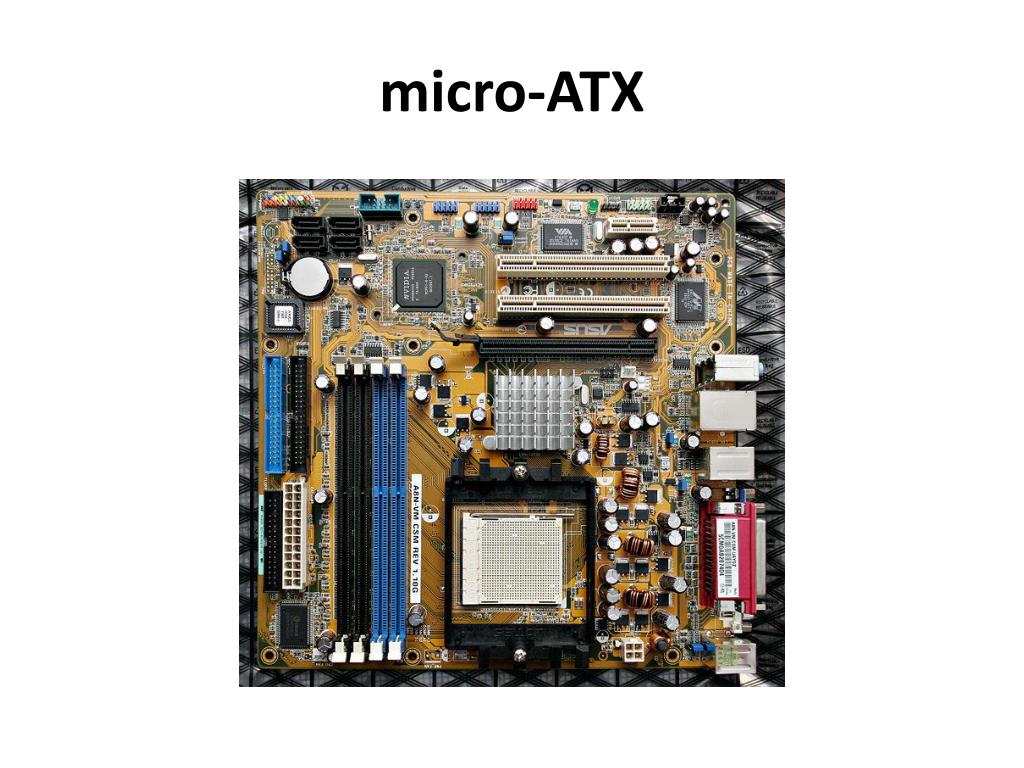

  11. micro-ATX

  12. Flex-ATX • microATXได้มาจากการออกแบบของผู้ผลิตโดยมีช่องเสียบแบบเอจีพี (AGP connector) และเพิ่มช่องเสียบพีซีไอ (PCI connectors) ทั้งหมด 2 ช่อง

  13. Flex-ATX

  14. mini-ATX • เป็นทางเลือกหนึ่งของ microATX (284x208 mm) และเพื่อรองรับกับ mini-PCs

  15. mini-ATX

  16. BTX • BTX standard, with standard dimensions of 325x267 mm; • micro-BTX, with small dimensions (264x267 mm); • pico-BTX, with much smaller dimensions (203x267 mm).

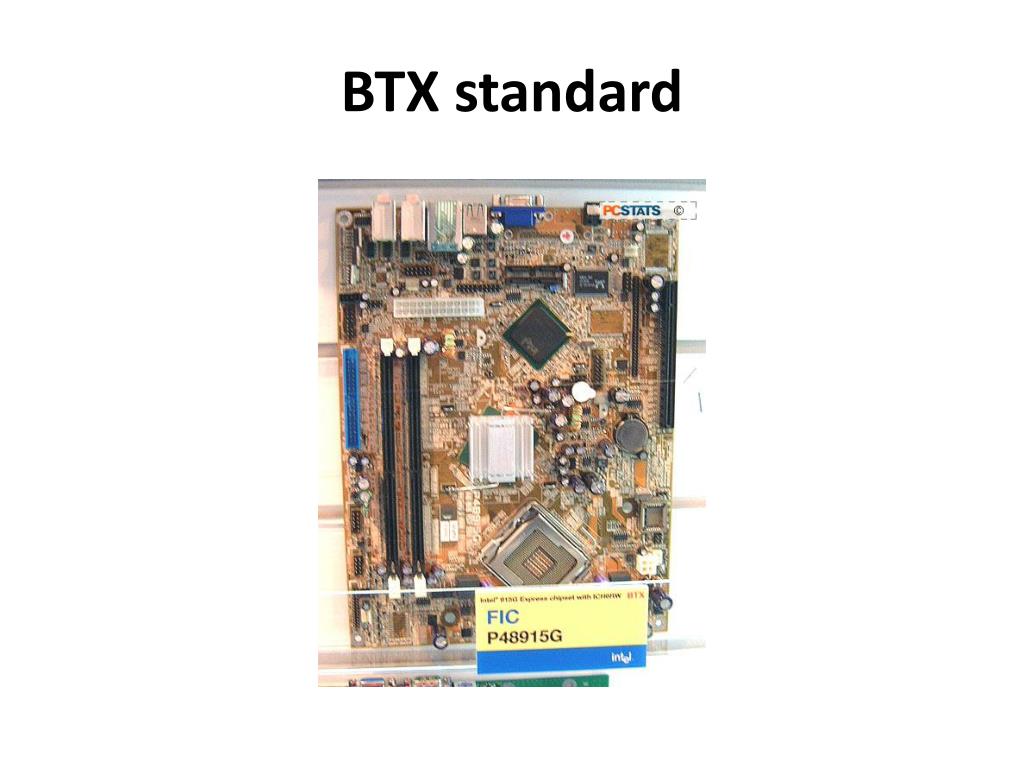

  17. BTX standard

  18. micro-BTX

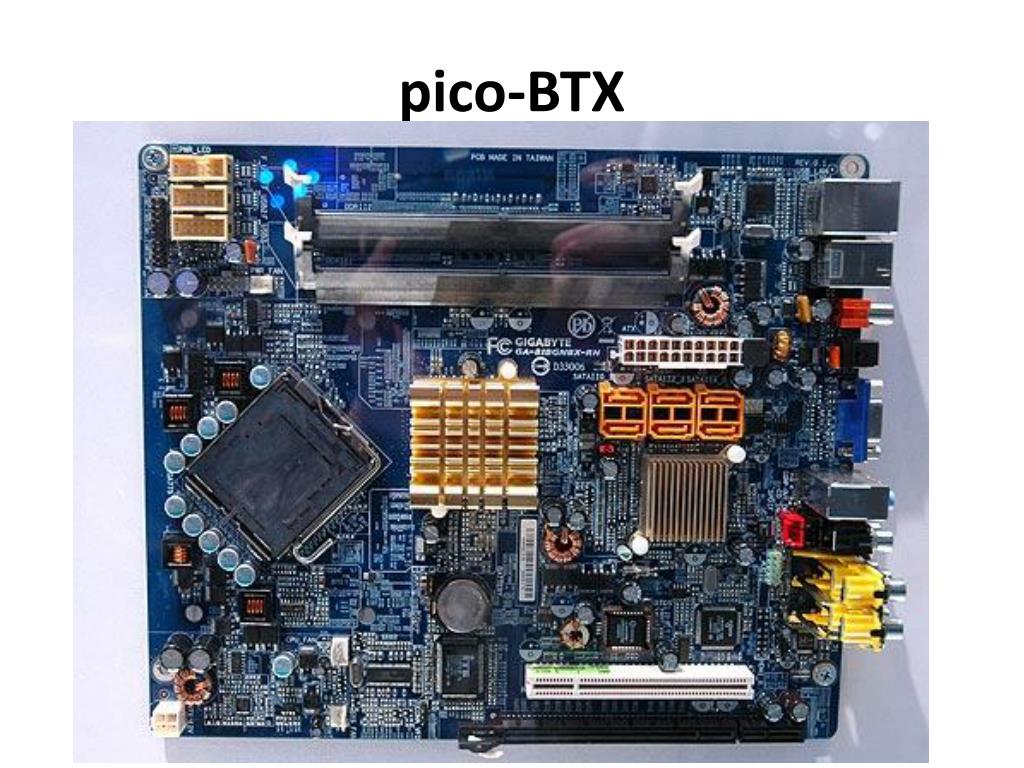

  19. pico-BTX

  20. ITX • mini-ITX, with small dimensions (170x170 mm) and a PCI slot; • nano-ITX, with extremely small dimensions (120x120 mm) and a miniPCI slot.

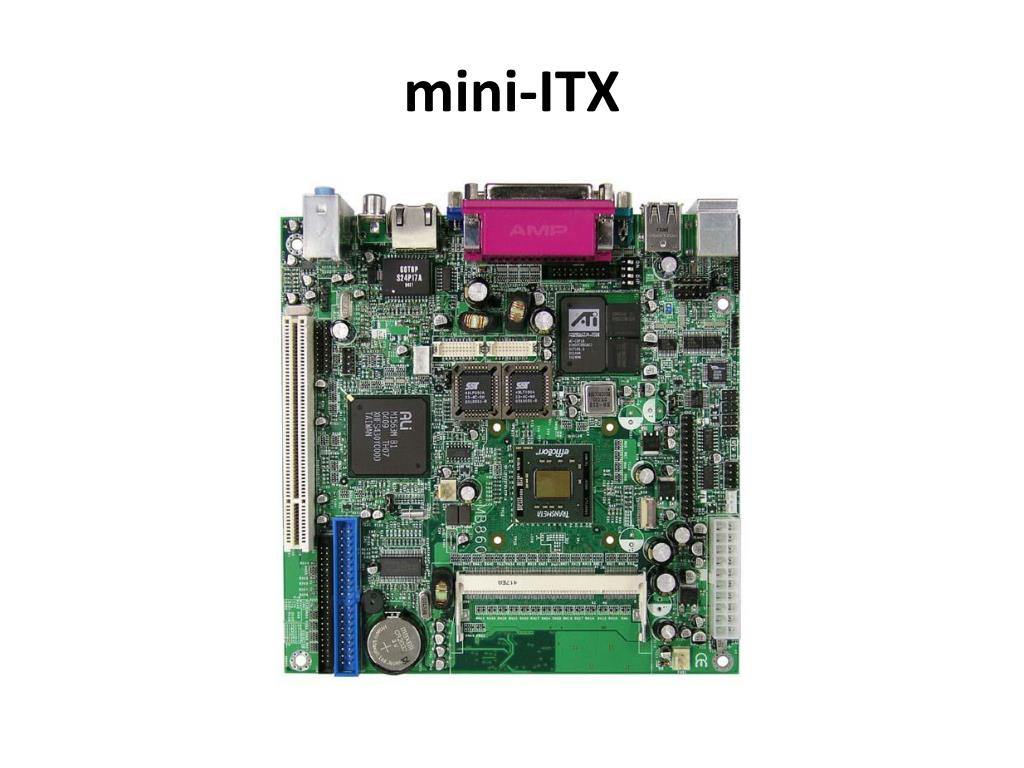

  21. mini-ITX

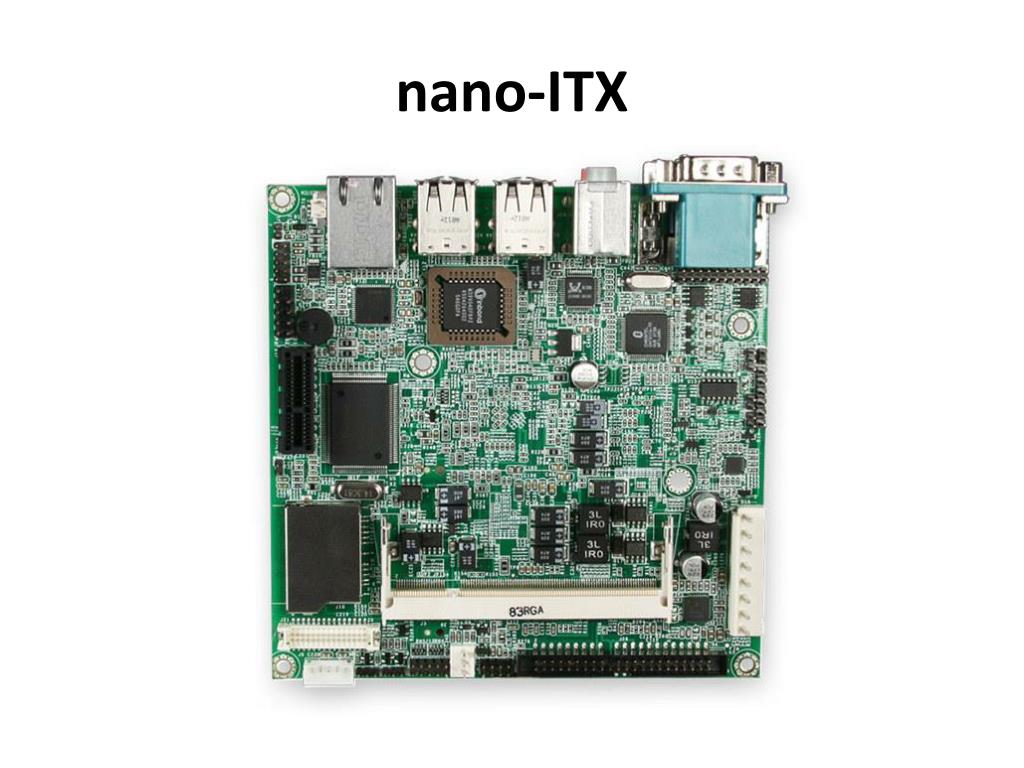

  22. nano-ITX

  23. MotherBoard • เหตุผลที่เลือกแผงวงจรจากรูปร่างขึ้นอยู่กับขนาดของเคส (case)

  24. ส่วนประกอบที่ติดมากับแผงวงจรหลักส่วนประกอบที่ติดมากับแผงวงจรหลัก • The chipset, • The CMOS clock and battery, • The BIOS, • The system bus and the expansion bus.

  25. Mother board

  26. The chipset • วงจรไฟฟ้าที่ทำงานร่วมสำหรับการรับส่งข้อมูลระหว่างอุปกรณ์ต่างๆของคอมพิวเตอร์ (เช่น processor และ memory) ซึ่งจะผลิตติดมากับแผงวงจรหลักบางตัวได้เพิ่มวงจรอื่นๆ เช่น กราฟฟิคการ์ด หรือ การ์ดเสียง

  27. The CMOS clock and battery • วงจรเก็บข้อมูลของระบบต่างๆ เช่น นาฬิกา และข้อมูลระบบทั่วไป ดังนั้น CMOSจำเป็นต้องใช้ไฟฟ้าจากแหล่งเก็บไฟฟ้าสำรอง (battery) และต้องการติดตั้งข้อมูลระบบใหม่หรือนาฬิกาไม่ทำงาน ต้องมีการเปลี่ยนแหล่งเก็บไฟฟ้าสำรองใหม่

  28. The BIOS • คือโปรแกรมที่ใช้ติดต่อระหว่างโปรแกรมระบบ (operating system) กับแผงวงจรหลัก (motherboard) โปรแกรม BIOS จะเก็บไว้ใน ROM (read-only memory) ในการเปิดโปรแกรม BIOS ใช้การกด DEL ระหว่างขบวนการเปิดเครื่องคอมพิวเตอร์ เมื่อมีการติดตั้งข้อมูลระบบข้อมูลทั้งหมดจะถูกเก็บไว้ใน CMOS

  29. Introduction to BIOS • BIOS ("Basic Input/OutputSystem”), ซึ่งใช้ควบคุมฮาร์ดแวร์มีโปรแกรมเล็กๆอยู่ใน ROM(read-only memory),

  30. The POST เมื่อคอมพิวเตอร์ถูกเปิดขึ้นใช้งาน BIOS ตรวจสอบอุปกรณ์ที่อยู่ในเครื่องคอมพิวเตอร์และทดสอบการใช้งาน (หรือที่เรียกว่า POST"Power-On Self Test“) • ทดสอบ processor (CPU) • ตรวจสอบ BIOS • ตรวจสอบการกำหนดค่า CMOS • เริ่มใช้ timer (the internal clock) • เริ่มใช้ DMA controller • ตรวจสอบRAM และ Cache memory • ติดตั้ง BIOS • กำหนดค่าใน BIOS(เช่น keyboard, disk drives, และhard drives)

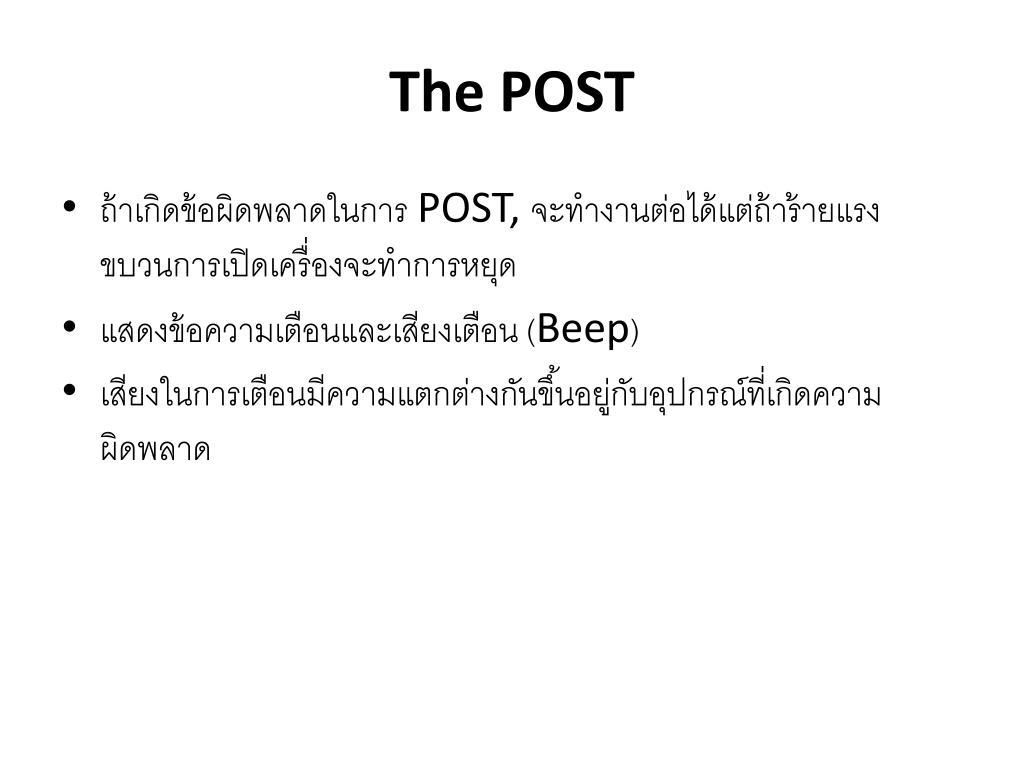

  31. The POST • ถ้าเกิดข้อผิดพลาดในการ POST, จะทำงานต่อได้แต่ถ้าร้ายแรงขบวนการเปิดเครื่องจะทำการหยุด • แสดงข้อความเตือนและเสียงเตือน (Beep) • เสียงในการเตือนมีความแตกต่างกันขึ้นอยู่กับอุปกรณ์ที่เกิดความผิดพลาด

  32. BIOS • Award BIOS • AMI BIOS • Phoenix BIOS

  33. The processor socket • หน่วยประมวลผลกลางถือว่าเป็นส่วนประกอบหลักของคอมพิวเตอร์ แผงวงจรหลักจะมีช่องเสียบสำหรับหน่วยประมวลผลกลาง (socketหรือ slot)

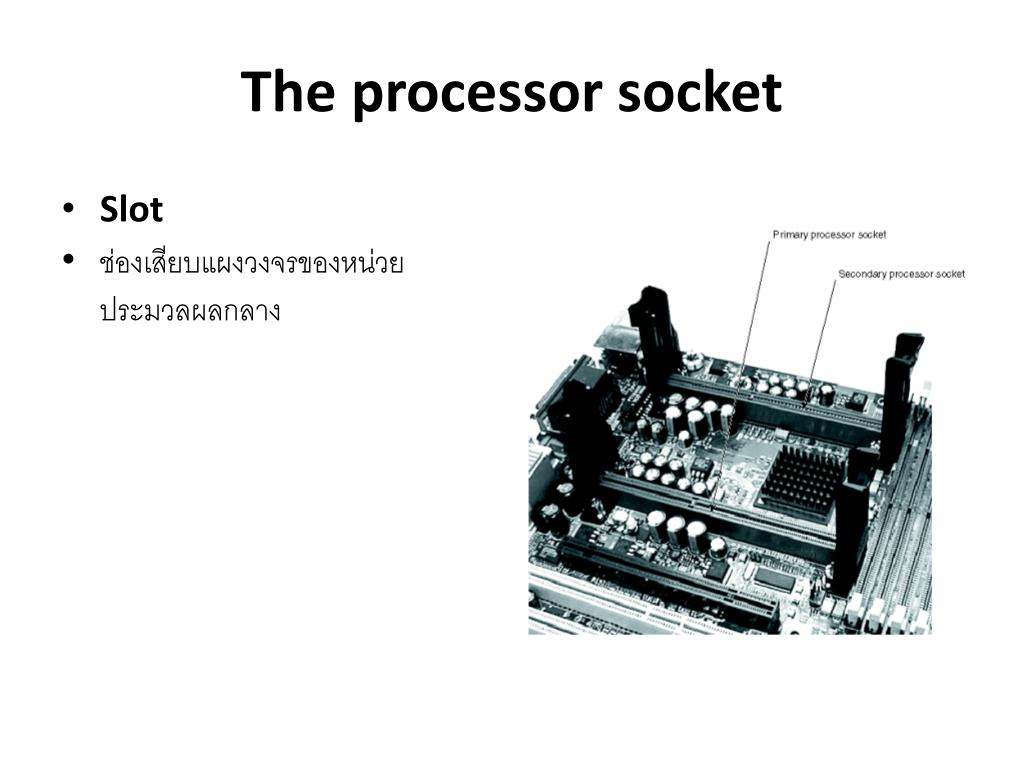

  34. The processor socket • Slot • ช่องเสียบแผงวงจรของหน่วยประมวลผลกลาง

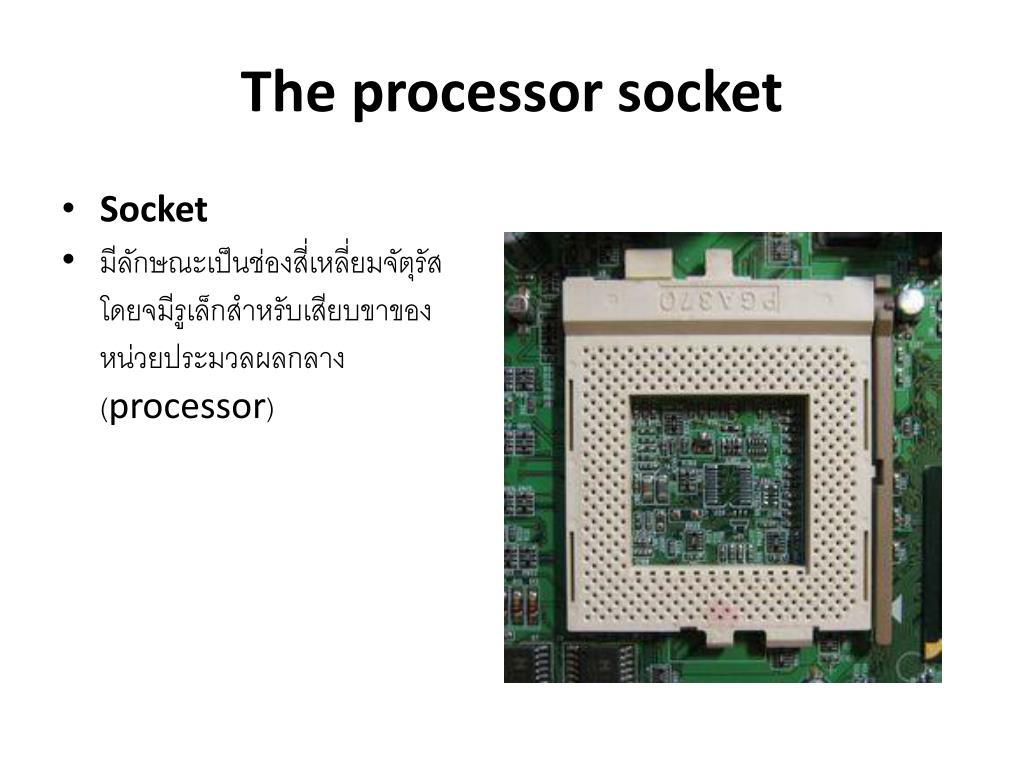

  35. The processor socket • Socket • มีลักษณะเป็นช่องสี่เหลี่ยมจัตุรัสโดยจมีรูเล็กสำหรับเสียบขาของหน่วยประมวลผลกลาง (processor)

  36. Heat sink • ในการทำงานของหน่วยประมวลผลกลางจะเกิดความร้อนขึ้น ความร้อนที่เกิดขึ้นทำให้การทำงานของหน่วยประมวลผลกลางทำได้ไม่เต็มที่ หยุดทำงานหรือเสียหายได้ ดังนั้นจึงมีตัวระบายความร้อน (heat sink, coolerหรือradiator) เพื่อที่จะลดความร้อนที่เกิดขึ้นจากการทำงานของหน่วยประมวลกลาง โดยทั่วไปตัวระบบความร้อนจะเป็นแผ่นอลูมิเนียมเรียวต่อกันเพื่อเพิ่มพื้นที่สัมภัสกับอากาศ และมีพัดลม (fan) ช่วยในการนำอากาศผ่านเพื่อระบายความร้อน

  37. RAM connectors • RAM connectors • เป็นช่องสำหรับติดตั้ง RAM เชื่อมต่อ

  38. Expansion slots • ช่องเสียบอุปกรณ์อื่นๆ เพื่อเพิ่มความสามรถของคอมพิวเตอร์มีหลายรูปแบบ

  39. Expansion slots • ISA slots (Industry Standard Architecture): 16-bit. • VLB slots (Vesa Local Bus): installing graphics cards. • PCI slot (Peripheral Component InterConnect): 32 bits • AGP slot (Accelerated Graphic Port): fast graphics card. • PCI Express slot (Peripheral Component InterConnect Express): Faster than AGP and PCI buses. • AMR slot (Audio Modem Riser): for mini-cards to PCs

  40. Integrated อุปกรณ์อื่นๆ ที่ติดมากับแผงวงจรหลัก • integrated network card; • integrated graphics card; • integrated sound card; • upgraded hard drive controllers.

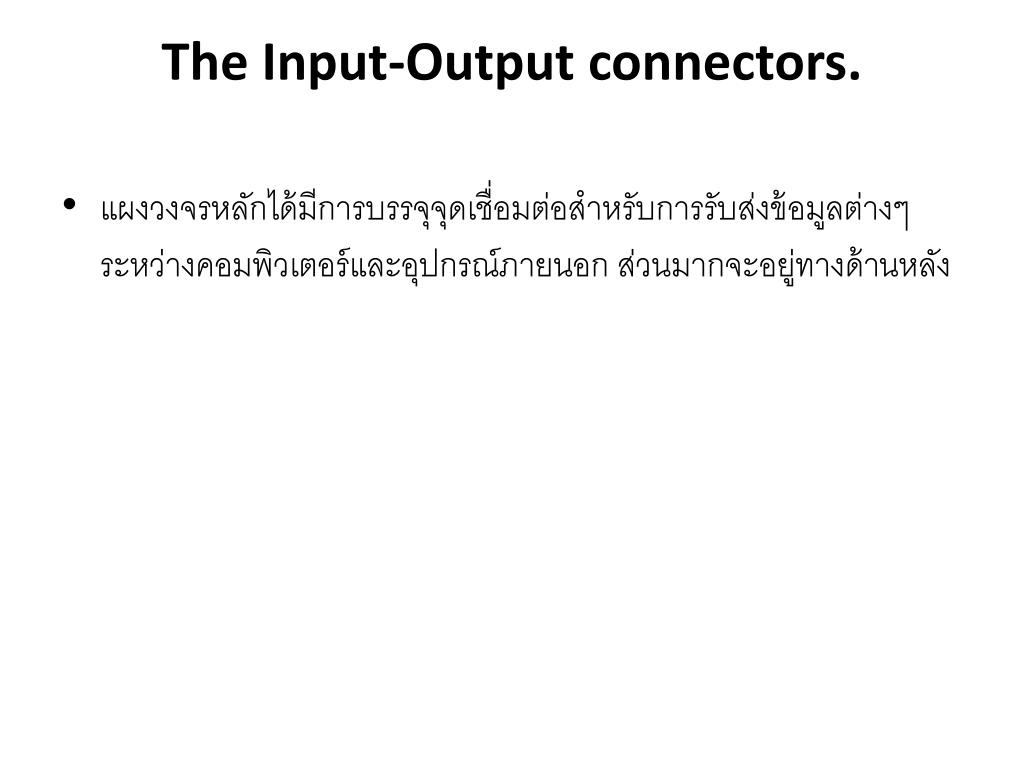

  41. The Input-Output connectors. • แผงวงจรหลักได้มีการบรรจุจุดเชื่อมต่อสำหรับการรับส่งข้อมูลต่างๆระหว่างคอมพิวเตอร์และอุปกรณ์ภายนอก ส่วนมากจะอยู่ทางด้านหลัง

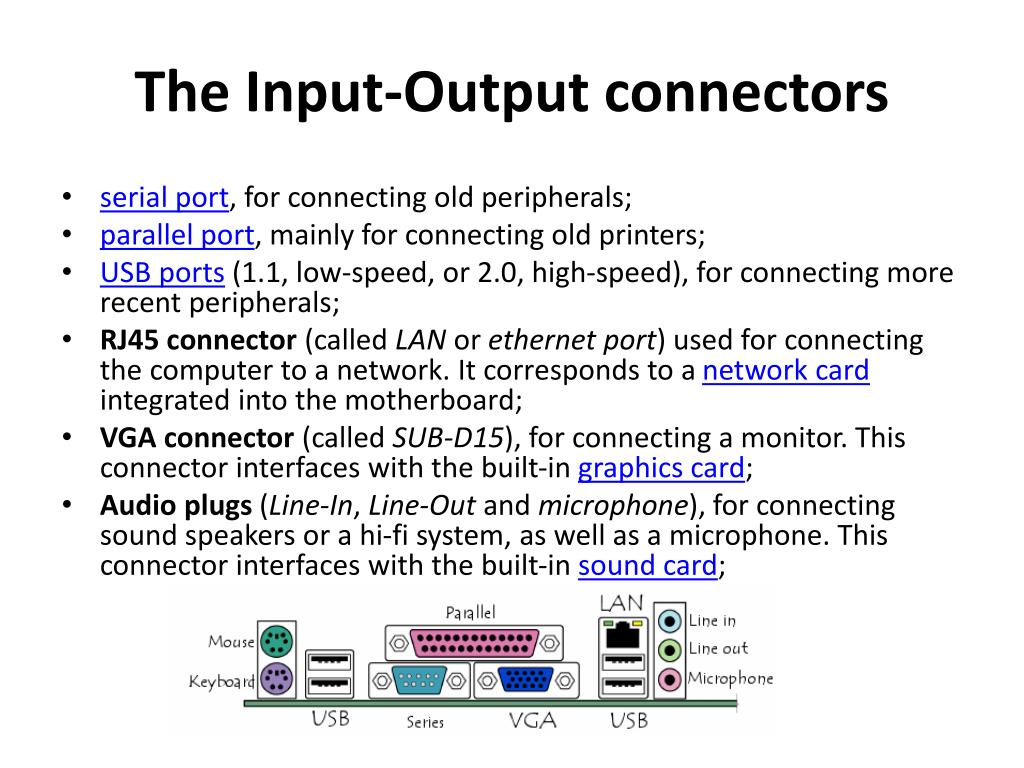

  42. The Input-Output connectors • serial port, for connecting old peripherals; • parallel port, mainly for connecting old printers; • USB ports (1.1, low-speed, or 2.0, high-speed), for connecting more recent peripherals; • RJ45 connector (called LAN or ethernet port) used for connecting the computer to a network. It corresponds to a network card integrated into the motherboard; • VGA connector (called SUB-D15), for connecting a monitor. This connector interfaces with the built-in graphics card; • Audio plugs (Line-In, Line-Out and microphone), for connecting sound speakers or a hi-fi system, as well as a microphone. This connector interfaces with the built-in sound card;

  43. Hardware Expansion Cards

  44. Expansion cards • "expansion card" is electronic hardware in card form that can be plugged into a computer using an expansion connector (ISA, PCI, AGP, PCI Express, etc.). • Expansion cards are components that are connected directly to the motherboard and are located in the main unit, giving the computer new input-output functions. • The main types of expansion cards are: • graphic cards; • sound cards; • network cards;

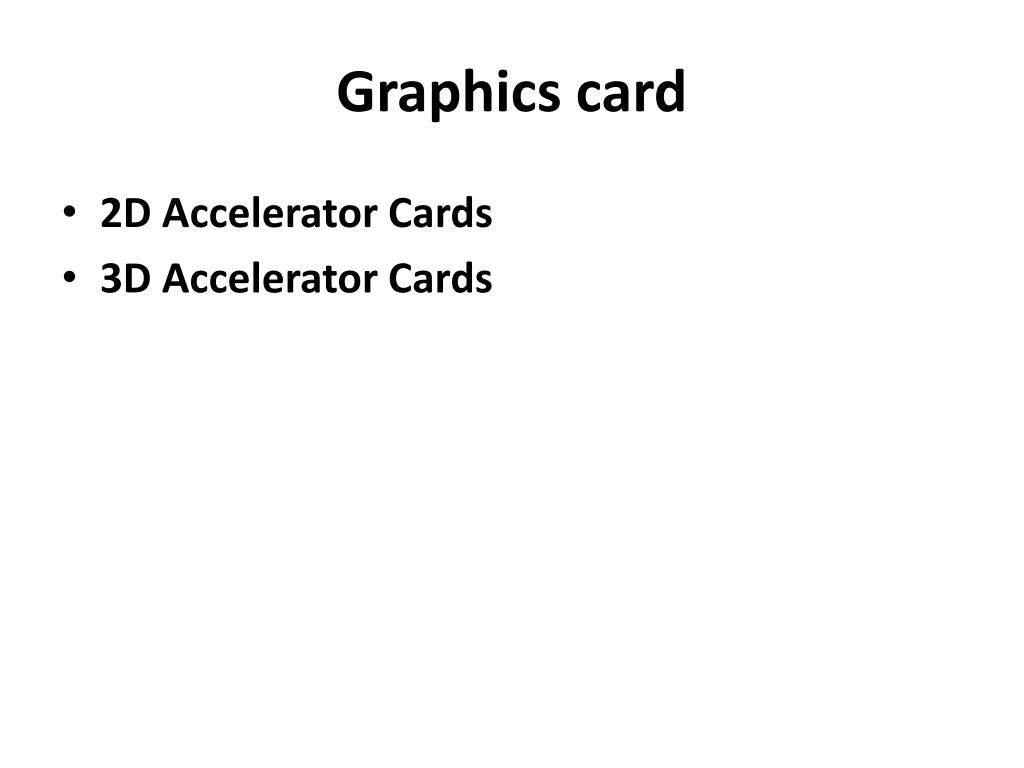

  45. Graphics card • 2D Accelerator Cards • 3D Accelerator Cards

  46. Graphics card • 2D Accelerator Cards • A graphics card, sometimes called a graphics adapter, video card or graphics accelerator, is a computer component which converts digital data into a graphical form which can be displayed on a monitor. • The initial role of a graphics card was to send pixels to a screen, as well as a variety of simple graphical manipulations: • Moving blocks (such as the mouse cursor); • ray tracing; • polygon tracing; • etc.

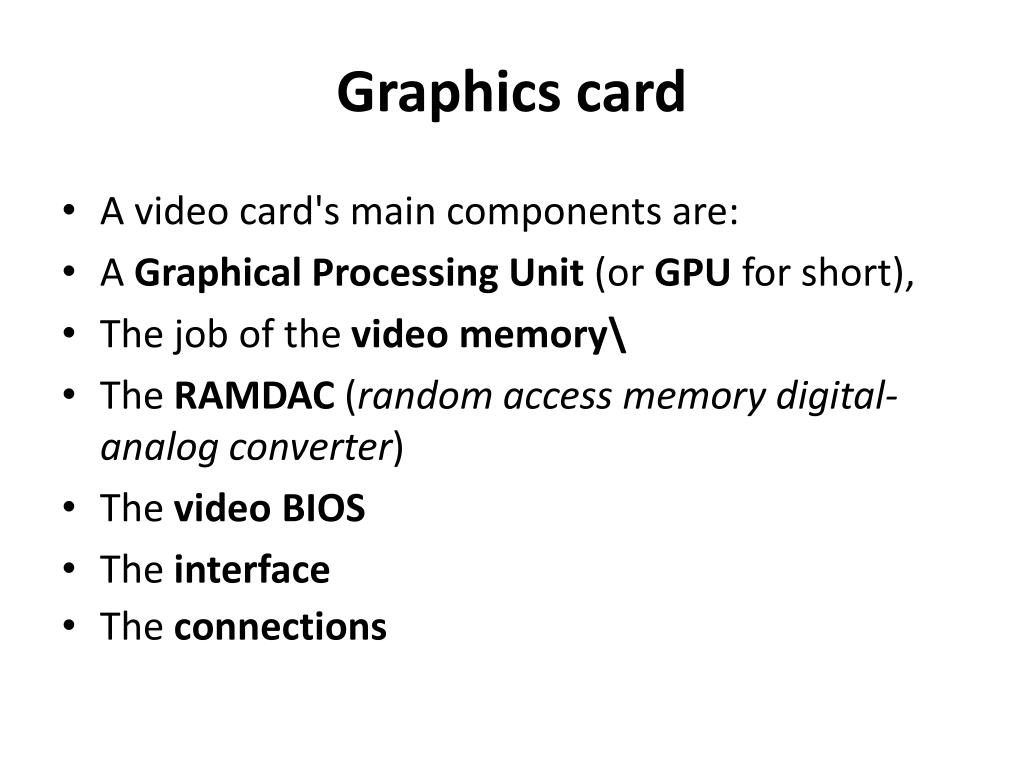

  47. Graphics card • A video card's main components are: • A Graphical Processing Unit (or GPU for short), • The job of the video memory\ • The RAMDAC (random access memory digital-analog converter) • The video BIOS • The interface • The connections
